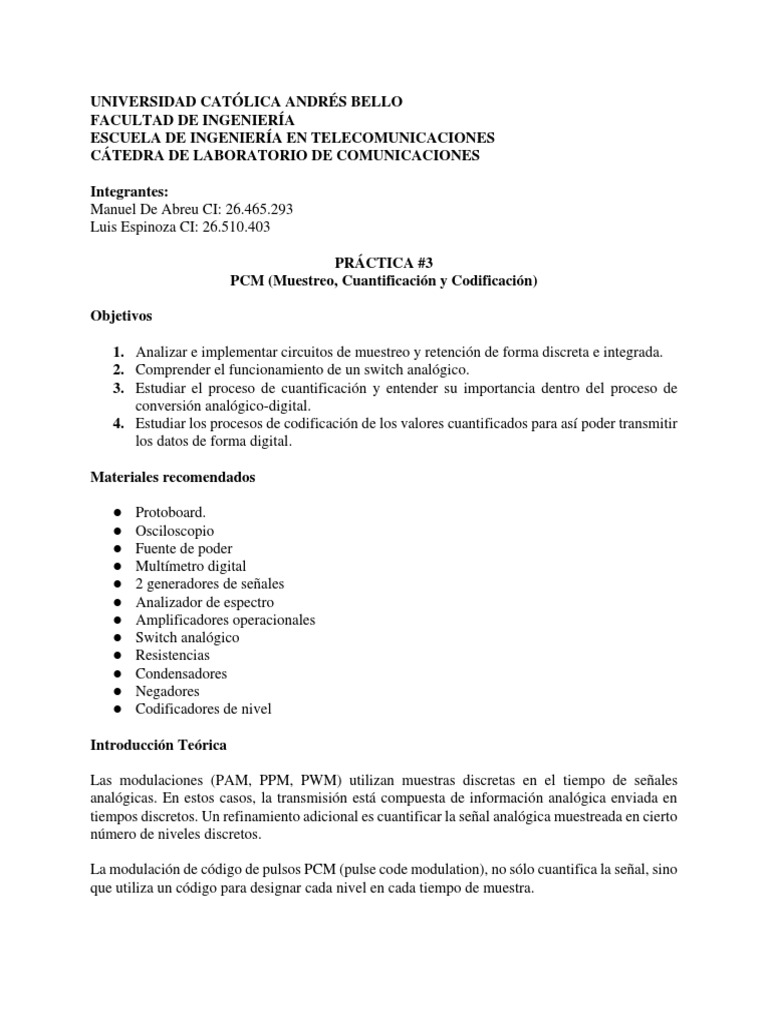

UNIVERSIDAD CATÓLICA ANDRÉS BELLO

FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA EN TELECOMUNICACIONES
CÁTEDRA DE LABORATORIO DE COMUNICACIONES

Integrantes:
Manuel De Abreu CI: 26.465.293
Luis Espinoza CI: 26.510.403

PRÁCTICA #3
PCM (Muestreo, Cuantificación y Codificación)

Objetivos

1. Analizar e implementar circuitos de muestreo y retención de forma discreta e integrada.

2. Comprender el funcionamiento de un switch analógico.
3. Estudiar el proceso de cuantificación y entender su importancia dentro del proceso de
conversión analógico-digital.
4. Estudiar los procesos de codificación de los valores cuantificados para así poder transmitir
los datos de forma digital.

Materiales recomendados

● Protoboard.
● Osciloscopio
● Fuente de poder
● Multímetro digital
● 2 generadores de señales
● Analizador de espectro
● Amplificadores operacionales
● Switch analógico
● Resistencias
● Condensadores
● Negadores
● Codificadores de nivel

Introducción Teórica

Las modulaciones (PAM, PPM, PWM) utilizan muestras discretas en el tiempo de señales
analógicas. En estos casos, la transmisión está compuesta de información analógica enviada en
tiempos discretos. Un refinamiento adicional es cuantificar la señal analógica muestreada en cierto
número de niveles discretos.

La modulación de código de pulsos PCM (pulse code modulation), no sólo cuantifica la señal, sino
que utiliza un código para designar cada nivel en cada tiempo de muestra.
 Figura 1. Modulación PCM

Un método para codificar en PCM es el que se muestra en la Figura 2.

Figura 2. Diagrama de bloques de un sistema de codificación PCM

Éste opera comparando de manera sucesiva la entrada analógica de voltaje con una serie de voltajes
de prueba. La precisión del codificador retroalimentado depende de los voltajes de prueba; su
rapidez está limitada por la velocidad a que pueden operar los interruptores del divisor de voltaje.

Procedimiento

1. Diseñe e implemente un circuito de muestreo y retención, que tenga como señal de mensaje
una sinusoide de 2.5Vp y 250Hz Se recomienda usar una señal muestreadora 5Vp-p y
8kHz, con pulsos de 15μs de ancho.

2. Observe y ajuste las señales muestreadora y mensaje de tal manera de obtener una salida
de muestreo y retención, dibújela y coméntela.

3. Diseñe e implemente un circuito detector de 8 niveles mediante el uso de comparadores de

voltaje.

4. Conecte el circuito de muestreo y retención con el comparador, mida las salidas con el
osciloscopio y comente.

5. Conecte a la salida del sistema anterior un codificador de 8 a 3 bits. Observe la

correspondencia de la señal codificada en los 3 bits de salida con la señal original y emita
sus conclusiones.
Nota: para la demodulación conecte un circuito conformador de niveles (R2R) a la salida del
codificador de manera de recuperar la señal cuantificada, luego diseñe el filtro de reconstrucción
pertinente al caso.

PD: repita todo el proceso también para Q=16 y comente comparando con el anterior diseño.

Procedimiento

Modulador PCM (8 niveles)

Para comenzar nuestra práctica, se nos pedía el montaje de un modulador PCM de 8 y 16 niveles
partiendo del esquema estudiado, donde pudiéramos observar el diagrama de escalera para cada
caso y realizándolo en Multisim en y Proteus.

Partiendo de esta idea, empezaremos por la creación de un circuito de muestreo y retención,

capaz de acoplar las impedancias a la entrada y salida del Switch, esto con un seguidor de tensión
a la entrada y a la salida, de forma que el luxómetro no cargue el circuito. Este circuito contendrá
un mensaje que será una señal sinusoidal de 2,5 Vp y frecuencia de 250Hz, y la señal muestreadora
que será una señal cuadrada de 5Vpp y con una frecuencia de 8000Hz, que posea pulsos con una
duración de 0.015ms.

Con estos elementos podemos crear el circuito como tal. Usaremos un diodo rectificador en la
señal cuadrada, para luego multiplicarla con el mensaje a través de un transistor. A la salida de
este colocaremos un capacitor de 1 nF, de manera que consigamos la cuantificación de la señal de
salida, y finalmente un OPAM que ejecute el trabajo de rectificador.

Fig. 1 Circuito de Muestreo y Retención

 Fig. 1.1 Salida del Muestreo y Retención

Como podemos ver en la imagen anterior, a la salida del osciloscopio podemos diferenciar 3
señales, que serían el mensaje (verde), la señal muestreadora al pasar por el rectificador(amarilla),
y la señal a la salida del proceso de muestreo y retención (morada). Ya con el circuito construido
y con las señales de entrada iniciales acopladas de forma correcta, contamos con una señal de
salida con una cantidad de niveles establecida por el valor de la capacitancia de salida, donde a
mayor capacitancia lograremos una mejor señal de salida.

Fig. 1.2 Señal Obtenida para 1nF

 El siguiente paso sería el de montar un circuito detector de 8 niveles, para ellos usaremos
comparadores de tensión, los conseguiremos usando una serie de 8 operacionales, cada uno
conectado a un voltaje DC, el cuál manejará el apartado de la codificación. Estos operacionales se
encontrarán distribuidos de forma que se utilice uno para cada nivel.

Fig. 1.3 Circuito Detector para 8 Niveles

A continuación, implementaremos la decodificación para 8 niveles, que serían 3 bits de

codificación (R2R 3 a 1 activo con operacionales de forma que pueda mostrar la escalera).

Este segmento digitalizará y codificará la señal que se encuentra a la salida logrando mostrar
de forma digital la modulación PCM, siempre tomando en cuenta negar la salida de la señal ya
codificada para obtener el valor que queremos.

Añadimos un display 7 segmentos de forma que observemos los niveles exactos en cada
instante, observando el resultado también a través del osciloscopio.
 Fig. 1.4 Codificación para 8 niveles

Fig. 1.5 Salida al codificador de 8 Niveles

Habiendo conseguido la codificación de la señal, pasamos al paso de recuperar el mensaje a

través de un R2R, pasando la señal digital a una señal analógica cuantificada.

También añadiremos una fuente y un operacional que funcione como amplificador no inversor.
A la salida del osciloscopio podemos observar la comparación entre la salida y el mensaje.
 Fig. 1.6 Circuito de recuperación

Al tener la señal recuperada con 8 niveles implementamos un filtro pasabanda que logre
recuperar el mensaje analógico inicial que se encontraba en 250Hz.

Fig. 1.7 Mensaje obtenido con 8 niveles

También ser verificó la conversión entre datos en paralelo, que sería la forma que en que se
consigue la señal codificada y en serie, que sería la forma en que se transfieren los datos. Todo
esto a través de un multiplexor que arroja salidas con forma de pulsos NRZu.
 Fig. 1.8 Circuito Multiplexor y Demultiplexor

Aplicamos un demultiplexor para convertir nuevamente los datos en serie a paralelo y poder
observarlos adecuadamente (negando los datos por la salida del demultiplexor). Tanto multiplexor
como demultiplexor serán controlados por un reloj para conseguir que estén sincronizados entre
sí.

Fig. 1.9 Salida del Multiplexor

 Fig. 1.10 Salida del Demultiplexor

Modulador PCM (16 niveles)

Para conseguir el modulador PCM de 16 niveles seguiremos un proceso muy similar al anterior.
Comenzaremos nuevamente con el circuito de muestreo y retención, manteniendo los mismos
mensajes iniciales con un mensaje compuesto por una señal sinusoidal y una señal cuadrada como
muestreadora, conservando las mismas características que en el caso de los 8 niveles. Montaremos
el mismo circuito usando un diodo rectificador en nuestra señal cuadrada para multiplicarlo con el
mensaje a través de un transistor, y a la salida de éste tendremos el capacitador, que nos ayudará a
cuantificar la señal de salida de nuestro circuito.

Fig. 2 Salida del Muestreo y Retención

 Nuevamente podemos distinguir 3 señales. La señal naranja que es nuestro mensaje, la amarilla
que corresponde a la señal muestreadora y por último la señal morada correspondiente a la señal
de salida del circuito de muestreo y retención.

Ya con el circuito completo y las señales iniciales acopladas obtendremos a la salida de este
una cantidad de niveles que irán variando con la capacitancia de la salida. A continuación,
necesitaremos un circuito capaz de detectar los 16 niveles, todo esto a través de comparadores de
voltaje, nuevamente con una serie de operacionales, uno para cada nivel (16). Para digitalizar la
señal se usaron dos codificadores acoplados en serie.

Fig. 2.1 Detector para 16 Niveles

Es importante destacar que los 16 canales de cada comparador pasaron a ser 4 canales digitales,
que tuvieron que ser acoplados y negados posteriormente para la obtención del valor. Al igual que
antes, con un “7 segmentos” podemos ver los niveles y la señal será vista con un osciloscopio.

Fig. 2.2 Circuito Codificación para 16 Niveles

Fig. 2.3 Salida del Circuito de Codificación

 Con un circuito R2R recuperamos la señal original, consiguiendo los niveles de cuantificación,
y por último a través de un filtro pasabanda recuperamos el mensaje inicial.

Fig. 2.4 Circuito de Recuperación

Fig. 2.5 Mensaje Recuperado

 Nuevamente verificamos la conversión entre datos en paralelo y en serie, con un multiplexor
obteniendo los pulsos con forma NRZu. Para recibir los datos correctamente fueron
demultiplexados y pasados nuevamente a datos en paralelo, para finalmente ser negados y
conseguir los datos correctos.

Fig. 2.6 Circuito Multiplexor y Demultiplexor

Fig. 2.7 Salida del Multiplexor

 Fig. 2.8 Salida del Demultiplexor

Al igual que antes logramos que multiplexor y demultiplexor se sincronicen entre sí a través de
un reloj.

CONCLUSIONES

Para lograr de forma satisfactoria la modulación PCM, tuvimos que seguir tanto para 8 como
para 16 niveles de cuantificación 3 pasos fundamentales:

Muestreo y retención: Donde creamos un circuito capaz de captar y mantener los valores de
tensión de una señal analógica que va variando con el tiempo.

Cuantificación: Es la parte donde nos encargamos de discretizar el rango continuo de

amplitudes, obteniendo como resultado un número menor de amplitudes discretas.

Codificación: Por último, en la codificación asignamos un código binario a cada nivel de

cuantificación logrando así la digitalización de nuestra señal.

Bibliografía Básica

CARLSON, A.B. Communication Systems. 4ª Edición. McGraw-Hill, 2002.

HAYKIN, S. Communication Systems, 4ª Edición. John Wiley & Sons, 2001.
SKLAR, B. Digital Communications. Prentice Hall, 1998.
