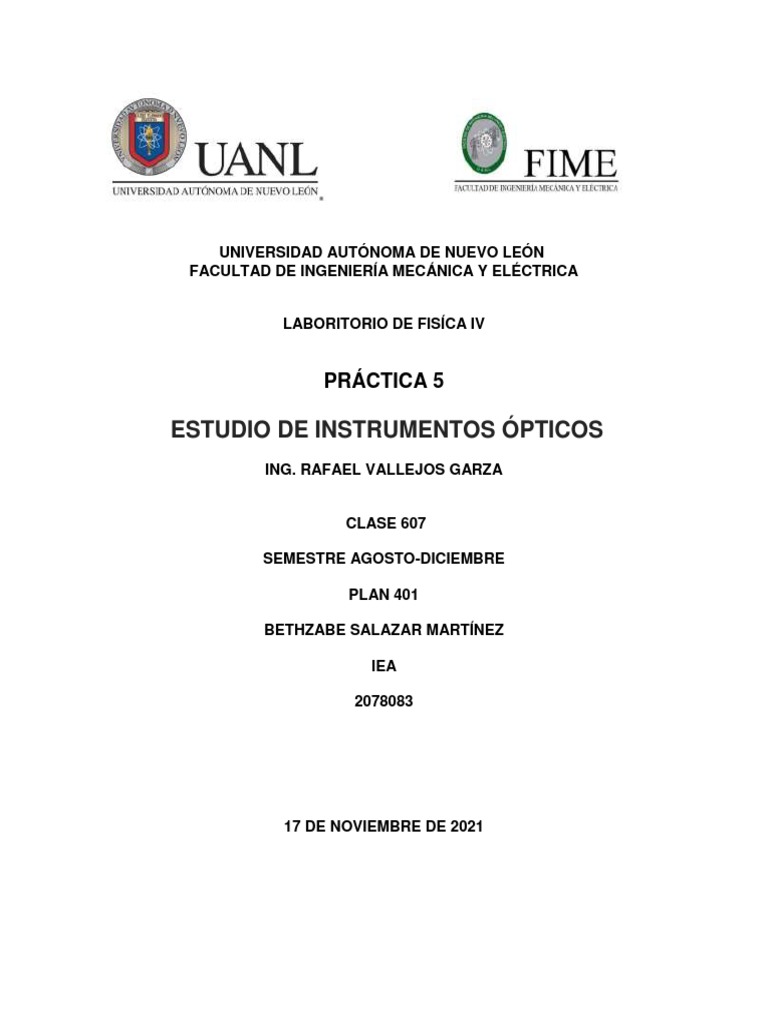

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA

LABORITORIO DE FISÍCA IV

PRÁCTICA 5

ESTUDIO DE INSTRUMENTOS ÓPTICOS

ING. RAFAEL VALLEJOS GARZA

CLASE 607

SEMESTRE AGOSTO-DICIEMBRE

PLAN 401

BETHZABE SALAZAR MARTÍNEZ

IEA

2078083

17 DE NOVIEMBRE DE 2021
Contenido
OBJETIVO ............................................................................................................................................. 3
INTRODUCCIÓN ................................................................................................................................... 3
MARCO TEÓRICO ................................................................................................................................. 4
MICROSCOPIO ................................................................................................................................. 4
TELESCOPIO ..................................................................................................................................... 4
CONCLUSIONES ................................................................................................................................... 6
BIBLIOGRAFÍA ...................................................................................................................................... 6
OBJETIVO
Diseñar un sistema óptico utilizando la fórmula del aumento de sistemas de lentes.

INTRODUCCIÓN
Cuando queremos observar bien un objeto pequeño utilizamos una lupa. Cuando
en investigaciones biológicas o metalúrgicas se requiere observar detalles
pequeños de algún objeto se utilizan microscopios de diferentes tipos que nos
permiten observar imágenes muy grandes de detalles pequeños de los objetos. Por
ejemplo, es típico el uso de los microscopios para estudiar los granos de materiales
metálicos y así poder apreciar la presencia de diferentes defectos en los mismos.
De la misma forma los circuitos eléctricos han llegado a alcanzar una miniaturización
tal que en muchos casos para poder trabajar con ellos en forma segura se requiere
de algún dispositivo óptico que nos permita obtener una imagen aumentada del
objeto a estudiar. Por todo lo expresado el uso de lentes individuales o sistemas de
lentes está muy extendido en la ciencia y la tecnología, como herramientas de
trabajo. La magnitud utilizada para caracterizar estos dispositivos es el aumento
(M). El aumento se define como la relación entre el tamaño de la imagen (h) y el
tamaño del objeto (h), o sea:
ℎ´
𝑀=
ℎ
Como se puede observar el aumento es una magnitud sin dimensiones
(adimensional) y que nos indica cuántas veces mayor o menor es la imagen con
respecto al objeto. El aumento puede tener signo. Si el aumento es negativo
significa que la imagen está invertida con respecto al objeto, ya que los tamaños de
la imagen o del objeto se consideran positivos si están sobre el eje central del
sistema. De la misma forma el aumento se relaciona con las distancias del objeto
(p) y de la imagen (q), para sistemas compuestos por una sola lente, por la fórmula:
ℎ´ 𝑞
𝑀= =−
ℎ 𝑝

Esta relación es muy importante porque nos permite determinar el aumento que
tendrá nuestro sistema una vez conocidas las distancias objeto e imagen.
MARCO TEÓRICO
MICROSCOPIO
Un aumento simple sólo brinda una ayuda limitada al inspeccionar los distintos
detalles de un objeto. Un aumento mayor puede conseguirse al combinarse dos
lentes en un dispositivo denominado microscopio compuesto, como se muestra en
la figura. Está compuesto por un lente objetivo que tiene una longitud focal muy
corta fo<1 cm, y un lente ocular que tiene una longitud focal fe de unos cuantos
centímetros. Los dos lentes están separados por una distancia L, donde L es
mucho más grande que fo o fe. El objeto que se coloca justo a la izquierda del punto
focal del objetivo, forma una imagen invertida real llamada I1, la cual está en o cerca
del punto focal del ocular. Este, que sirve como un simple magnificador, produce
en I2 una imagen de la imagen I1. Esta imagen en I2 es virtual e invertida.

TELESCOPIO
Se denomina telescopio al instrumento óptico que permite ver objetos lejanos con
mucho más detalle que a simple vista al captar radiación electromagnética, tal como
la luz. Es una herramienta fundamental de la astronomía, y cada desarrollo o
perfeccionamiento del telescopio ha sido seguido de avances en nuestra
comprensión del Universo. Gracias al telescopio desde que Galileo en 1609 lo usó
para ver a la Luna, el planeta Júpiter y las estrellas el ser humano pudo, por fin,
empezar a conocer la verdadera naturaleza de los objetos astronómicos que nos
rodean y nuestra ubicación en el Universo.
Telescopio de refractor (refracción)
Las dos lentes se disponen de modo que el objetivo forme una imagen real e
invertida del objeto distante muy cerca del punto focal del ocular. Además, la imagen
en I1 se forma en el punto focal del objetivo debido a que el objeto está
esencialmente en el infinito. En consecuencia, los dos lentes están separados por
una distancia fo + fe, lo cual corresponde a la longitud del tubo del telescopio. El
ocular forma, por último, en I2, una invertida y más grande que la imagen en I1.
Telescopio Reflector (Reflexión)
La figura presenta el diseño de un telescopio reflector común. Los rayos luminosos
que entran atraviesan el barril del telescopio y se reflejan por medio de un espejo
parabólico en la base. Estos rayos convergen hacia el punto A, ver figura, donde se
formaría una imagen. Sin embargo, antes de que se forme esta imagen, un pequeño
espejo plano de primera superficie M refleja la luz hacia una abertura en el lado del
tubo que conduce hacia un ocular. Se dice que este diseño particular tiene un foco
Newtoniano, debido a que fue Newton quien lo desarrollo. Observe que luz nunca
pasa por el vidrio en telescopio reflector (excepto a través de un pequeño ocular).
Como resultado, virtualmente se eliminan a la aberración cromática.
CONCLUSIONES
En óptica geométrica se denomina sistema óptico a un conjunto de superficies que
separan medios con distintos índices de refracción.

Estas superficies pueden ser refractantes o espejos, pero no tienen por qué ser de
revolución ni presentar ningún tipo de alineación. Con frecuencia nos encontramos
con sistemas formados por superficies esféricas, con sus centros de curvatura
situados sobre una misma recta llamada eje del sistema o eje óptico. A estos
sistemas se les denomina sistemas ópticos centrados, aunque con frecuencia se
omite este último adjetivo al referirse a ellos.

BIBLIOGRAFÍA
https://www.fisic.ch/contenidos/optica/instrumentos-%C3%B3pticos/
