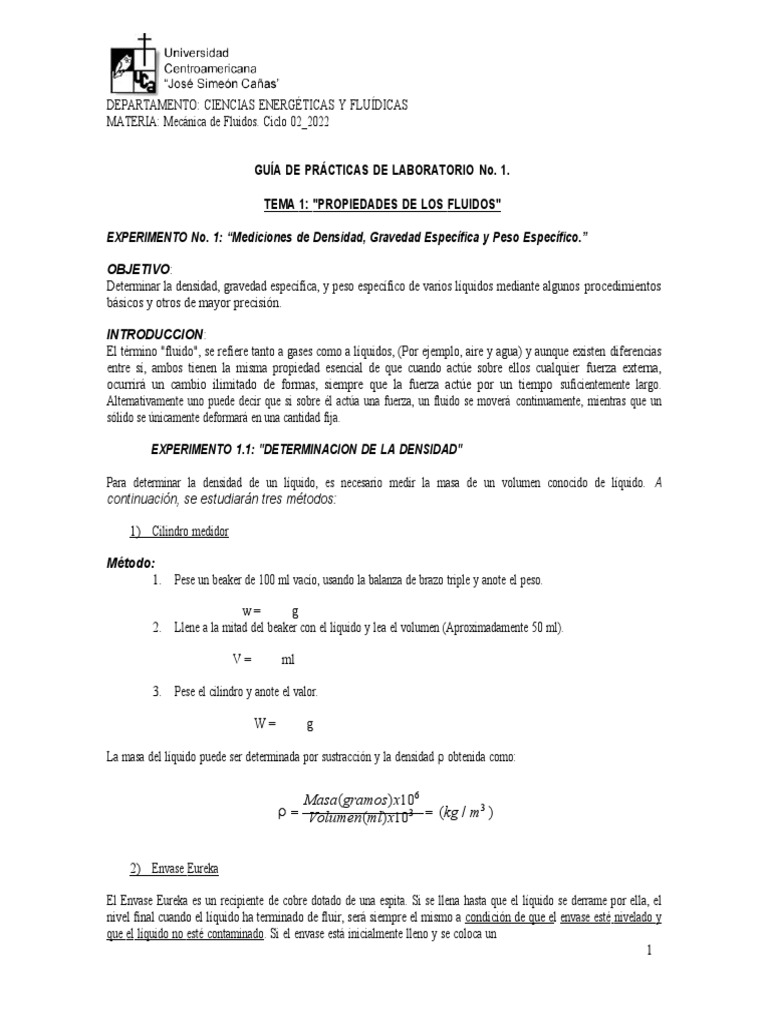

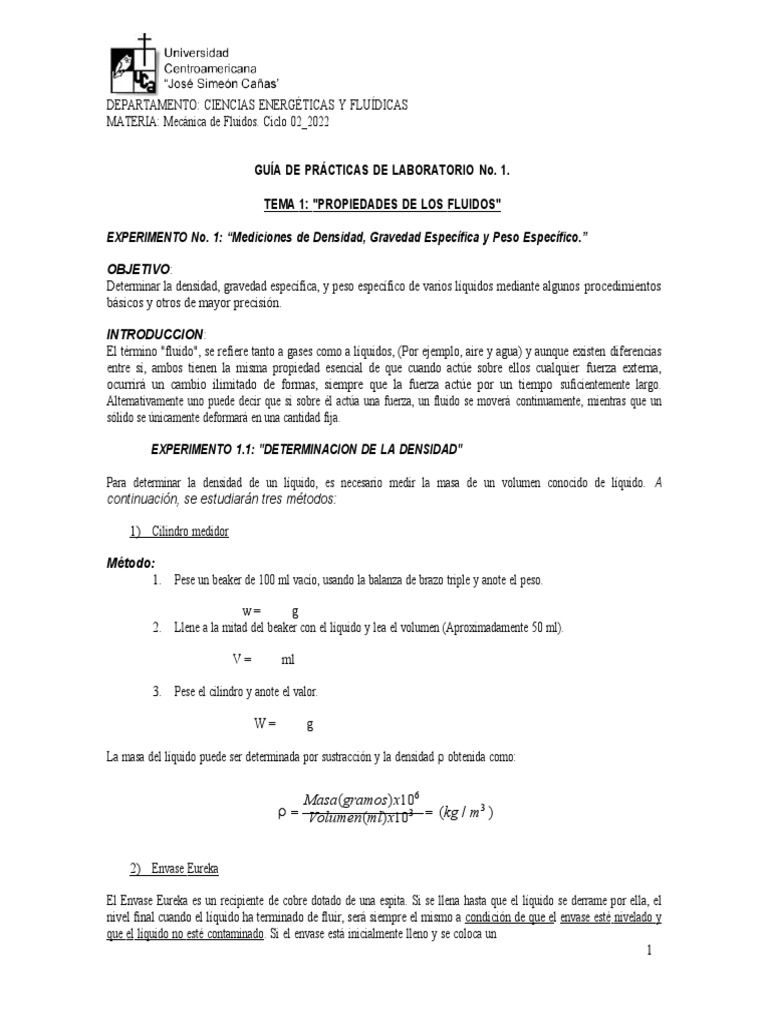

DEPARTAMENTO: CIENCIAS ENERGÉTICAS Y FLUÍDICAS

MATERIA: Mecánica de Fluidos. Ciclo 02_2022

GUÍA DE PRÁCTICAS DE LABORATORIO No. 1.

TEMA 1: "PROPIEDADES DE LOS FLUIDOS"

EXPERIMENTO No. 1: “Mediciones de Densidad, Gravedad Específica y Peso Específico.”

OBJETIVO:
Determinar la densidad, gravedad específica, y peso específico de varios líquidos mediante algunos procedimientos
básicos y otros de mayor precisión.

INTRODUCCION:
El término "fluido", se refiere tanto a gases como a líquidos, (Por ejemplo, aire y agua) y aunque existen diferencias
entre sí, ambos tienen la misma propiedad esencial de que cuando actúe sobre ellos cualquier fuerza externa,
ocurrirá un cambio ilimitado de formas, siempre que la fuerza actúe por un tiempo suficientemente largo.
Alternativamente uno puede decir que si sobre él actúa una fuerza, un fluido se moverá continuamente, mientras que un
sólido se únicamente deformará en una cantidad fija.

EXPERIMENTO 1.1: "DETERMINACION DE LA DENSIDAD"

Para determinar la densidad de un líquido, es necesario medir la masa de un volumen conocido de líquido. A
continuación, se estudiarán tres métodos:

1) Cilindro medidor

Método:
1. Pese un beaker de 100 ml vacío, usando la balanza de brazo triple y anote el peso.

w= g
2. Llene a la mitad del beaker con el líquido y lea el volumen (Aproximadamente 50 ml).

V= ml

3. Pese el cilindro y anote el valor.

W= g

La masa del líquido puede ser determinada por sustracción y la densidad  obtenida como:

Masa(gramos)x106
  Volumen(ml)x103  (kg / m3 )

2) Envase Eureka

El Envase Eureka es un recipiente de cobre dotado de una espita. Si se llena hasta que el líquido se derrame por ella, el
nivel final cuando el líquido ha terminado de fluir, será siempre el mismo a condición de que el envase esté nivelado y
que el líquido no esté contaminado. Si el envase está inicialmente lleno y se coloca un
1
objeto sólido dentro de él, se desplazará un volumen de líquido igual al volumen del objeto. Esto provee un método
básico para obtener un volumen conocido de líquido.

Método:

1. Tome un objeto que se ajuste al envase (por ejemplo: un cilindro o un cubo) y mida sus dimensiones con la
mayor exactitud posible. Calcule su volumen.

2. Coloque el envase Eureka en el borde de la bandeja de drenaje y llénelo con líquido hasta que se derrame.

3. Pese un Beaker vacío, luego colóquelo bajo la espita.

4. Cuidadosamente coloque el objeto dentro del envase hasta que se encuentre totalmente sumergido y recoja el
líquido en el beaker. Luego vuelva a pesar el beaker con el líquido.

 Volumen del objeto sólido (ml):

 Peso del Beaker vacío (g):
 Peso del Beaker con líquido (g):

La masa de líquido desplazada puede ser obtenida por sustracción y la densidad calculada por la fórmula anterior.
Masa(gramos)x106
  Volumen(ml)x103  (kg / m )
3

EXPERIMENTO 1.2: “DETERMINACION DE LA GRAVEDAD ESPECIFICA”

La gravedad específica o densidad relativa, como es llamada algunas veces, es la relación que se establece entre la
densidad de un fluido y la densidad del agua a presión atmosférica y a una temperatura de referencia (usualmente a 4oC). La
gravedad específica no debe ser confundida con la densidad, aún cuando en ciertas unidades (Por ejemplo: el sistema CGS),
tienen los mismos valores numéricos.

En forma similar, el peso específico no debe ser confundido con la densidad o con la gravedad específica. Tiene un
valor constante, únicamente cuando la aceleración gravitacional es constante. La gravedad específica puede ser
determinada directamente de la densidad de un líquido medido, simplemente se divide el valor entre a densidad del agua
para obtener la gravedad específica. Un conveniente método, es usar un instrumento especialmente calibrado llamado
hidrómetro.

Otras relaciones relativas de interés práctico son las que surgen de acuerdo al ámbito industrial en que se trabaje.
Así, se tienen las siguientes:

grado Baumé 145 145

 para líquidos pesados
S.G
.

2
 140
grado Baumé  
para líquidos ligeros
130
S.G.
141.5
grado API   131.5
S.G.

Que es una escala desarrollada por la American Petroleum Institute para líquidos más ligeros que el agua. Los grados
API para aceites pueden variar desde 10 hasta 80, aunque la mayoría de los grados de combustibles caerán en el
intervalo entre 20 y 70 grados API, correspondientes a gravedades específicas entre 0.93 y 0.70. Observe que los
aceites más pesados tienen valores más pequeños en grados API.
Siendo que la temperatura de referencia para realizar mediciones en las escalas de gravedad específica Baumé o API
es de 15.6C (60F), los hidrómetros estándar también se calibran a esa temperatura de referencia.

Descripción del Aparato:

El Hidrómetro es un aparato que sirve para determinar la densidad, el peso específico y la gravedad específica de los
fluidos. Su funcionamiento se basa en el principio de Arquímedes que dice: “Cuando un cuerpo flota, desplaza un
volumen de líquido, cuyo peso es igual al peso del cuerpo”.
Este tiene la forma de un flotador de cristal hueco que es lastrado para que flote verticalmente en líquidos de varias
densidades. La profundidad a la cual el vástago se hunde en el líquido es una medida de la densidad del líquido para lo
cual está provisto de una escala, la cual está calibrada para leer la gravedad específica. La precisión del hidrómetro depende
del diámetro del vástago. El hidrómetro suministrado con el aparato cubre un rango de 0.7 a 2.0, tiene un vástago muy
ancho y su temperatura de referencia son más bien los 60ºF. Un hidrómetro muy preciso debe tener un gran bulbo y un
vástago delgado. (Ver Fig. 1).

Método:

Para determinar la gravedad específica de cualquier líquido, es necesario seguir el siguiente procedimiento:
1. Llene los cilindros de vidrio (probetas) hasta el borde del líquido a evaluar y permita que cualquier burbuja
que se forme en el vertido alcance el borde superior.
2. Cuidadosamente inserte el hidrómetro y permítale que se asiente en el centro del cilindro. Tenga cuidado de
no dejarlo tocar los lados, de lo contrario, los efectos de la tensión superficial pueden causar errores.
3. Cuando el hidrómetro alcance el equilibrio, lea la escala al nivel de la superficie libre del agua.

Hay que tener un especial cuidado con los hidrómetros que se utilizarán para cada líquido, pues si se selecciona un
hidrómetro con un peso mayor al necesario puede irse al fondo de la probeta y el impacto podría dañar el equipo.

3
Para nuestro caso, se tendrán 4 probetas graduadas con distintos tipos de líquidos. Anote las lecturas del hidrómetro
para cada uno.

Fig. 1.1: Esquema básico de un hidrómetro

Tabla 1.2: Datos obtenidos por medio de la lectura de los hidrómetros

SUSTANCIA LECTURA DEL HIDROMETRO

Agua
Salmuera
Aceite 1
Glicerina Liquida

Recuerde que:

S.G. = /H2O = /  H2O = S x H2O=g

H2O = 1000 kg/m3 = 1.0 gm/cm3 = 1.94 slug/ pie3 (valores a 4ºC)

Donde:

 = Densidad del líquido

H2O = Densidad de agua a condiciones normales
 = Peso específico del fluido
H2O = Peso específico del agua a condiciones normales g
= Aceleración de la gravedad

Cálculos:
 Tomando lectura de la temperatura de trabajo para los líquidos usados busque su valor de densidad en las
tablas publicadas y compare dicho valor con cada uno de los obtenidos en las mediciones

4
 directas y con la que se deduzca a partir de la medición de la gravedad específica con ayuda de los
hidrómetros.

 Establezca el porcentaje de error para todas las mediciones tomando como valor de referencia el de las tablas
publicadas. Tome en cuenta la temperatura de referencia para la cual han sido calibrados los hidrómetros con
los que trabajo dentro del laboratorio.

Tabla 1.3: Obtención de las densidades por medio de los hidrómetros y sus densidades según las tablas a ciertas temperaturas

Sustancia T°  medida  tablas Diferencia

EXPERIMENTO No. 2: “Mediciones de Viscosidad”

OBJETIVO:
Determinar la viscosidad de varios fluidos a presión y temperatura ambiente.

INTRODUCCION:
La viscosidad es una de las más importantes propiedades de los fluidos, ya que determina el comportamiento que estos
mostrarán cada vez que exista un movimiento relativo entre dos sustancias fluidas o en presencia de cuerpos sólidos. En
el caso simple en el que una sección del fluido es sometida a un esfuerzo cortante . Puede demostrarse que se produce
un gradiente de velocidad, el cual es proporcional al esfuerzo cortante aplicado. La constante de proporcionalidad es
el coeficiente de viscosidad  y la ecuación es escrita usualmente como:
T=  (dU/dy)

Donde:
dU/dy = Es el gradiente de velocidad normal al plano del esfuerzo cortante aplicado.
La ecuación muestra que si un fluido fluye sobre un objeto, habrá un gradiente de velocidad en el fluido adyacente a
la superficie y un esfuerzo cortante transmitido al fluido, el cual tenderá a resistir su movimiento. En forma similar, si
un movimiento se realiza a través de un fluido, se creará también un gradiente de velocidad y una fuerza generada en
el objeto, la cual tenderá a resistir su movimiento. En todos estos casos, se requiere el conocimiento de u para calcular
las fuerzas actuantes. Debe notarse que  varía con la temperatura, por lo tanto los valores para un fluido dados
usualmente, están tabulados para varias temperaturas. En el sistema SI, u tiene unidades de N.s/m2.

En la mecánica de fluidos, el término /p aparece a veces y es llamado la viscosidad cinemática y denotada por .
= VISCOSIDAD ABSOLUTA
DENSIDAD

5
La viscosidad cinemática es muchas veces más conveniente de ser usada y tiene unidades de m2/s., con los cuales
generalmente es más fácil trabajar.

Hay muchos métodos experimentales que pueden ser usados para determinar  y éstos son generalmente menos
directos que la medición de los parámetros de la ecuación. Un método común es considerar la velocidad a la cual una
esfera pulida caerá a través de un líquido, al cual es necesario determinarle la viscosidad. Bajo condiciones de
equilibrio, el esfuerzo o las fuerzas de fricción en la esfera, serán iguales a su peso y la esfera caería con una velocidad
constante U llamada Velocidad terminal. Esa ecuación debida a Stokes define la velocidad terminal y es llamada ley
de Stokes.

Fig.1.2: Viscosímetro de esfera

La ecuación se deriva a partir de las siguientes condiciones:

Cuando la esfera se mueve con velocidad U, un balance de fuerzas nos da:

W  Ff  FV  0
Donde:
W= Peso de la esfera.
Ff= Fuerza de flotación hacía arriba.
Fv= Fuerza viscosa oponiéndose al movimiento. W=eg
d3/6
Ff=  gd3/6
Fv= 3  v U d
e=Densidad de la esfera. d
=Diámetro de la esfera
=Densidad del fluido.
v =Viscosidad cinemática del fluido. U
=Velocidad media.

Sustituyendo tenemos:
( egd3/6)-(  gd3/6)-(3  v U d) = 0

gd 2   
U  e  1
18   

6
 Esta ecuación es aplicable únicamente a fluidos viscosos, para los cuales, una variable llamada número de Reynolds,
está por debajo de cierto valor, donde:
Númerode Re ynolds(Re)  Ud
Ud  


El valor límite de Reynolds, es tomado generalmente como 0.2 y por encima de este valor los errores al aplicar la
ecuación llegan a ser significativos.

EXPERIMENTO 2.1: “VISCOSÍMETRO DE ESFERA”

Para este experimento se utilizarán dos probetas graduadas de 100ml, las cuales contarán con un tapón especial, el
cual permitirá soltar ciertas esferas de acero de diferentes tamaños a través del tapón, con el fin de obtener una caída
libre lo más verticalmente posible. Hay que tener cuidado con colocar el tapón sobre ambas probetas y luego
introducir las esferas. El viscosímetro puede ser usado únicamente con líquidos de viscosidad relativamente alta, la
mayor exactitud se logra cuando se utilizan las esferas más pequeñas (cuando probablemente se tengan los tiempos más
largos).

Método:
El procedimiento consiste simplemente en:
1. Llenar el viscosímetro hasta el borde con el líquido y posteriormente colocar el tapón en la parte superior
de la probeta.
2. Colocar la esfera sobre el tapón y soltarla
3. Cronometrar el descenso desde la marca superior hasta la marca inferior (estas marcas pueden estar ya
establecidas o pueden ser elegidas por el estudiante y siempre deberán de anotarse).
La temperatura del fluido debe ser medida y anotada. La densidad de la esfera se toma como
7800 Kg/m3.

Resultados:

 Temperatura: ºC
 Diámetros de las esferas:
 1.
 2.
 3.

Tabla 1.4: Datos obtenidos al observar las esferas en los viscosímetros

Fluido Tiempo para Esfera Tiempo Tiempo para Tiempo Tiempo para Esfera Tiempo Medio
1 Medio Esfera 2 Medio 3

Parafina
ACEITE

Fluido
Viscosidad Cinemática (Stokes)  Promedio Coeficiente de viscosidad  Promedio
Parafina

7
ACEITE 2

8
Investigación adicional:
 Describa la práctica estándar para calcular el índice de viscosidad a partir de la viscosidad
cinemática a 40 y 100 C.
 ¿Cuál es la clasificación ISO, SAE y API de los aceites lubricantes?
 ¿Qué es una sustancia tixotrópica, mencione algunas de ellas?
 Describa el método de medición de la viscosidad por medio del viscosímetro Saybolt Universal.

TEMA 2: "MANOMETRIA"

La medición de presiones es importante, no sólo en la mecánica de los fluidos, sino que virtualmente en todas las ramas
de la ingeniería. Existe una amplia gama de métodos para la medición de presión y muchos de ellos emplean
principios hidrostáticos. En esta ocasión se medirán las presiones de fluidos en reposo haciendo uso del aparato que se
muestra en la siguiente figura.

Fig. 2.1. Banco de trabajo para mediciones de Manometría e Hidrostática.

El barómetro de mercurio, provee un medio de medir presiones absolutas, usando una columna de mercurio. Un ejemplo
de barómetro de mercurio simple, está acoplado al panel posterior del banco y un diagrama del mismo se muestra en la
Figura 2. El barómetro consiste en un tubo de cristal con un extremo cerrado, el cual se llena con mercurio de forma tal
que todo el aire sea expulsado. Luego, el tubo es invertido con el objeto de que a partir del extremo cerrado la columna de
mercurio descienda por el tubo y se forme un vacío en la parte superior (Aproximadamente 0.17 Pa a 20C). Una mínima
cantidad de vapor de mercurio, se forma en el claro, pero para la mayoría de propósitos, la presión en la parte superior
de la columna, puede considerarse
9
como cero absoluto (es decir, un vacío completo). Si el tope de la columna está a una distancia “h” sobre la
superficie libre en el plano 2, la presión en el plano está dada por la ecuación:

P2 = P1 +  g h
En dicha ecuación, P2 es una presión absoluta y en nuestro caso P1 = 0, por lo tanto, la altura h, es una medida de la
presión absoluta en el plano 2. La única presión actuando sobre la superficie libre es la presión atmosférica, de donde que la
altura h es una medida directa de la presión atmosférica.
La presión atmosférica varía de día en día de acuerdo a las condiciones climatológicas imperantes y la hora del día, pero
un valor típico da una altura de columna de mercurio de 760 mm.

Fig. 2.2. Esquema de un barómetro común.

Antes de comenzar cualquier experimento es necesaria una breve explicación sobre los dispositivos que se encuentran
en el lugar de trabajo. Es importante mencionar que al tanque reservorio es posible agregarle presión mediante la
utilización de una bomba externa anexada a una manguera proveniente del reservorio (manguera transparente
proveniente del lado posterior izquierdo al tanque). Además, al bombear es necesario determinar si la válvula de aire o de
agua debe de estar abierta o cerrada. Se recomienda realizar primero los experimentos en donde se utilice
únicamente agua y por último realizar los experimentos que requieran bombeo de aire.
Antes de comenzar cualquier experimento es necesario liberar la presión que se encuentra dentro del reservorio. Para
los experimentos 1 y 2 no es necesario que se abra la válvula de aire, por lo que la válvula de aire debe de permanecer
cerrada. Para el experimento 3 se bombea también, al igual que en los dos primeros experimentos, solamente agua,
únicamente en la utilización del manómetro agua-mercurio. Luego, siempre dentro del experimento 3 se requerirá
obtener ciertas lecturas de los manómetros de aire-mercurio y aire- agua, para estos manómetros será necesario cerrar
la válvula de agua (E2 y E1) y antes de abrir la válvula de aire se debe de liberar la presión del tanque
reservorio. Una vez se tengan las válvulas cerradas y se ha liberado la presión, entonces se procede a abrir la válvula
de aire y se comienza el cálculo de ambos manómetros y también del experimento 4.

EXPERIMENTO 1: “Calibración de un medidor de presión”

INTRODUCCION:

10
El medidor de presión de Bourdon mide cambios en la presión en relación con la presión atmosférica. Las presiones
medidas de esta manera, han venido a ser conocidas como "presiones de manómetro" y el término es generalmente usado
para indicar una presión medida en relación con un dato base cualquiera. La presión absoluta por otro lado, es la presión
medida en relación con cero absoluto (es decir, el vacío). Las presiones de manómetro pueden ser convertidas en valores
absolutos, haciendo una adición a la presión de referencia.

APARATO:
El manómetro acoplado al calibrador, es del tipo conocido como manómetro de Bourdon, el cual es usado en gran medida
en la práctica ingeniería.
El mecanismo del medidor puede ser visto a través de la carátula transparente del instrumento (ilustrado en la figura 3). Un
tubo que tiene una pared delgada de sección transversal oval, está curvado en forma de arco circular, abarcando más
o menos 270 grados. Está rígidamente sujeto en un extremo donde la presión es admitida al tubo y el libre de moverse
en el otro extremo, el cual está sellado.

Cuando la presión es admitida, el tubo tiende a enderezarse, y el movimiento en el extremo libre acciona un sistema
mecánico, el cual mueve un indicador alrededor de la escala graduada, siendo el movimiento del indicador
proporcional a la presión aplicada. La sensibilidad del medidor, depende del material y de las dimensiones del tubo
Bourdon, medidores con una amplia selección de rangos están comercialmente disponibles.
Cuando se desea comprobar la exactitud del manómetro de Bourdon, el procedimiento usual es cargarlo con presiones
conocidas por medio de un calibrador de peso muerto, usando aceite para transmitir la presión. El presente experimento, sin
embargo, trabaja satisfactoriamente con agua en lugar de aceite.

Fig. 2.4. Fotografía del Manómetro de Bourdon.

Método:
Antes que nada, es necesario tener todas las válvulas cerradas, y tener abierta únicamente la válvula que va conectada al
manómetro de Bourdon. Luego es necesario agregar un poco de agua alrededor del cilindro, esto con el objetivo de
facilitar su movimiento, ya que el cilindro suele adherirse a su entorno debido a la fricción.
Una vez se agregue agua, se coloca la plataforma y se comienza el proceso de bombeo. Se podrá observar que la aguja
del manómetro comenzará a moverse, se detendrá el bombeo cuando el cilindro comience a

11
elevarse. Es importante hacer girar el cilindro cada cierto tiempo porque puede adherirse a su
contorno y no se podría determinar a partir de qué presión comenzó su movimiento.
Cuando el cilindro comienza su movimiento, es necesario detenerlo antes de que llegue a su extremo, esto con el
objetivo de evitar posibles fugas. En ese momento, se anota la lectura del manómetro y la carga que tiene en ese
momento el cilindro (en este caso tiene únicamente la plataforma).
Luego se repite el mismo procedimiento pero con distintos pesos:
1. Se agrega un peso
2. Se bombea agua, se verifica que la aguja sigua en movimiento del manómetro y se gira el cilindro para
ayudar a vencer la fricción.
3. Una vez comience el movimiento del cilindro, este se detiene y se toma la lectura del manómetro y de
cuanto peso tiene en ese momento.

Se repite este procedimiento agregando un total de 3 pesos (incluyendo el de la plataforma) y para cada peso es necesario
anotar la lectura del manómetro y del peso que tiene el cilindro. El cilindro soporta un máximo de
5.2 kilogramos y es importante no dejar caer todos los pesos de un solo, se realiza de forma gradual. El área de la
sección transversal y la masa del pistón deben ser anotadas. (se encuentran en la base del equipo)

Resultados:
La presión hidrostática presente (P) en el sistema debido a la masa de M kg, incluyendo la masa del pistón, aplicada al
pistón está dada por (Vea la carátula del medidor):
P = M x 9.81 x 10-3
A
 Peso muerto: Kg (Masa de la plataforma más el pistón)
 Área del pistón: mm2

Donde:
A = Es el área del pistón en metros cuadrados.

Otra forma de obtener la presión, es contabilizar el peso que ha sido agregado (por ejemplo 1.5 kg) y este es multiplicado
por el factor que se muestra en la placa del manómetro de Bourdon. Al hacer esto estaríamos encontrando la presión en
unidades de kN/metros cuadrados. Los datos observados y derivados, se tabularán en la siguiente tabla:
TABLA 2.2. Datos Recopilados en la Calibración del Medidor.

Incremento de Presión

Masa Añadida Masa Total Presión Actual Lectura del Error del
al Pistón sobre el (P) Medidor Medidor
piston(M).

Kg Kg KN/m2 KN/m2 KN/m2

Deberán trazarse las gráficas de la presión manométrica contra la presión presente y la del error manométrico observado,
contra la presión presente en base a la tabla realizada. El error manométrico es la división entre la presión teórica o actual,
y la lectura del medidor, lo que no dará el margen de error o el porcentaje de eficiencia del manómetro.

12
Preguntas:
1) Qué sugerencia tiene usted para mejorar el aparato?

2) Ninguna corrección ha sido hecha a los resultados por la diferencia en elevación del pistón del calibrador
del peso muerto y del manómetro. Si el centro del manómetro está 200 mm más alto que la base del pistón.
Debe hacerse una corrección? y si es así, cuán grande debe ser ésta?

3) ¿Qué sucedería con la lectura del manómetro si en lugar de un líquido se utiliza un gas para la
calibración? ¿Qué cambios de deberían hacer al sistema (pistón-cilindro) para lograr calibrar el manómetro
de la práctica?

EXPERIMENTO 2: “Manometría”

OBJETIVO:
Utilizar un manómetro simple de tubo en "U", para determinar la presión manométrica en un punto, utilizando agua sobre
mercurio y aire sobre mercurio. En todos estos casos, comparar la presión dada por los manómetros con la
proporcionada por el manómetro de Bourdon.

INTRODUCCION:

Columnas de líquidos pueden ser usadas en un amplio rango de configuraciones para medir presiones tanto en fluidos
estáticos como en movimiento. El barómetro representa un caso especial, en el cual se mide la presión absoluta, pero
en general, las columnas de líquido son usadas para medir presiones diferenciales, es decir, la diferencia en presión entre dos
puntos en un sistema de fluidos.
Hablando estrictamente, el término manómetro se refiere a todos los métodos de medición de presiones, pero en el uso
normal, es tomado para referirse a columnas de líquido, en particular aquellas con la forma de tubos en "U".

Fig. 2.5 Tubo en U

Fig. 2.5. Esquema general de un Manómetro de Tubo en “U” con dos derivaciones.

13
La figura 2.4, muestra el caso general de un manómetro de tubo en "U", midiendo la presión diferencial entre dos puntos
en un sistema conteniendo fluido (líquido o gas) de densidad p1. El tubo en "U" está lleno con un fluido más pesado (líquido)
de densidad 2 y la presión diferencial esta medida en términos de la diferencia en altura h = h4 - h3 de las dos columnas. El
resto del tubo en "U" y los tubos de conexión, están llenos con el fluido de trabajo de densidad 1.

Primero consideremos la presión en el punto 1, debido a la columna h1 de fluido de trabajo: P1 = P2 +

1 gh1
ó
P2 = P1 - 1 gh1

Existen diferentes manómetros según las características o medidas de trabajo deseadas, por ello es importante estudiar las
diferencia y funcionamiento de cada uno de ellos.

Manómetro tubo en U

Como se explicaba anteriormente el manómetro en U es comúnmente utilizado para determinar presiones de diferentes
fluidos. Estos pueden ser aire, agua, aceite, mercurio etc. Para nuestro caso usaremos un tubo en U con aire y agua, y
abierto a la atmosfera de un costado. Para poder generar un calculo o diferencia de presión se va bombear aire con la
bomba manual, de tal forma que se pueda observar y determinar la presión a la que se encuentre el aire bombeado.

Fig.2.6

Con lo aprendido en clases, anote la diferencia de altura producida por el aire bombeado y muestre los resultados de presión
en Pa, Psi y Metros de columna de agua

Pulgadas de Metros de columna Pa (Pascales) Psi (Libra por MCA

columna de agua de agua pulgada cuadrada)

Manómetros Digitales

A diferencia de los manómetros tradicionales, los manómetros digitales no dependen del equilibrio hidrostático de los
fluidos (agua/mercurio) para detectar la presión. En su lugar, incorporan un componente conocido como transductor de
presión que convierte el nivel de presión observado en una señal/valor eléctrico; el valor puede entonces registrarse como la
cantidad de presión presente. Los transductores de presión suelen utilizar tres tipos de variables eléctricas: resistiva,
capacitiva e inductiva

14
 fig. 2.7-Medidor Digital

Un manómetro digital se diferencia del analógico en el uso de un transductor de presión en lugar de agua/mercurio.
Pueden utilizarse para controlar los aparatos domésticos alimentados con propano, como las parrillas de barbacoa. Puede
detectar instantáneamente fugas de gas, así como fallos en los sistemas de aire acondicionado. Otros usos son el
mantenimiento de sistemas de climatización, la supervisión de la presión del gas en sistemas de tuberías y compresores, la
medición del flujo de fluidos y la presión sanguínea, etc.

Método: En el banco de laboratorio se encuentra conectado un manómetro digital en paralelo al sistema de aire del
manómetro de tubo en U, esto significa que ambos manómetros deberán marcar aproximadamente la misma presión dentro
de las unidades correspondientes. A diferencia del manómetro en U este no tiene que estabilizar los datos, ya que se
muestran en tiempo real y de forma más precisa, mientras que el tubo en U al ser analógico y mecánico tiene que
estabilizarse para leer un dato preciso.

 Mencione 5 ventajas que poseen los manómetros digitales sobre los analógicos
 Explique por qué se siguen utilizando manómetros analógicos en la industria

Manómetro de Tubo Inclinado

Un manómetro inclinado es un tubo ligeramente curvo con un líquido adentro, generalmente una forma de mezcla de
aceite. A lo largo de la porción media del tubo están las graduaciones. Las graduaciones son comúnmente centésimas
de pulgada, dependiendo del fabricante del manómetro. Un usuario coloca el manómetro en un flujo de gas. La
presión ejercida por el flujo presiona contra el líquido interno. La cantidad de desplazamiento del líquido es vista y
medida a través de las graduaciones del tubo, produciendo un valor de presión.

El ángulo inclinado del manómetro proporciona muchas ventajas. Una pequeña o baja cantidad de presión contra el
manómetro inclinado producirá un gran movimiento del líquido relativo a las graduaciones del tubo. Como resultado, la
escala de graduación puede ser muy precisa, hasta una centésima de pulgada. Además, el diseño simple del manómetro
inclinado lo hace una herramienta barata pero precisa para medir la presión de gas. Para la práctica haremos uso de un
manómetro inclinado DWYER MARK II

15
 Fig. 2.8. Tubo inclinado

Método:
Se trabajará con el manómetro de tubo inclinado, el cual estará conectado a una pequeña jeringa y abierto a la atmosfera.
Para esta es necesario que la jeringa se encuentre completamente extendida y el manómetro correctamente ajustado.
Se procederá a tomar 5 mediciones, en la respectiva tabla se deberán anotar las 5 alturas obtenidas al ir aumentando la
presión en el manómetro por medio de la jeringa.

Pulgadas de Metros de columna Pa (Pascales) Psi (Libra por Mm de Hg

columna de agua de agua pulgada cuadrada)

Tabla 2.3: Alturas obtenidas del manómetro de tubo inclinado.

Investigación adicional:

 Describa alguna aplicación en las que se requiera medir la presión de tal manera que esta se debe medir
mediante un dispositivo que convierta la presión en una salida eléctrica.

 ¿Por qué los barómetros utilizan mercurio para medir la presión atmosférica?, si usted construye un barómetro
de glicerina, ¿cuánto seria la altura mínima para medir la presión atmosférica?

 Describa el funcionamiento de un “manómetro de conductividad térmica”, utilizado para medir

presiones de vacío.

16
 ¿Cómo es un manómetro de tubo inclinado y en que situaciones es conveniente utilizan?

 Grafique el comportamiento de la presión absoluta estándar con la altitud. (Atmósfera estándar U.S.)

 Si el diámetro de la jeringa es de 1 in, como podríamos obtener la fuerza que ejercemos a la jeringa para generar
una presión especifica (Tomar cualquier valor de presión obtenido y anotado en la tabla
2.3 para determinar la fuerza que causa esa presión),

17
