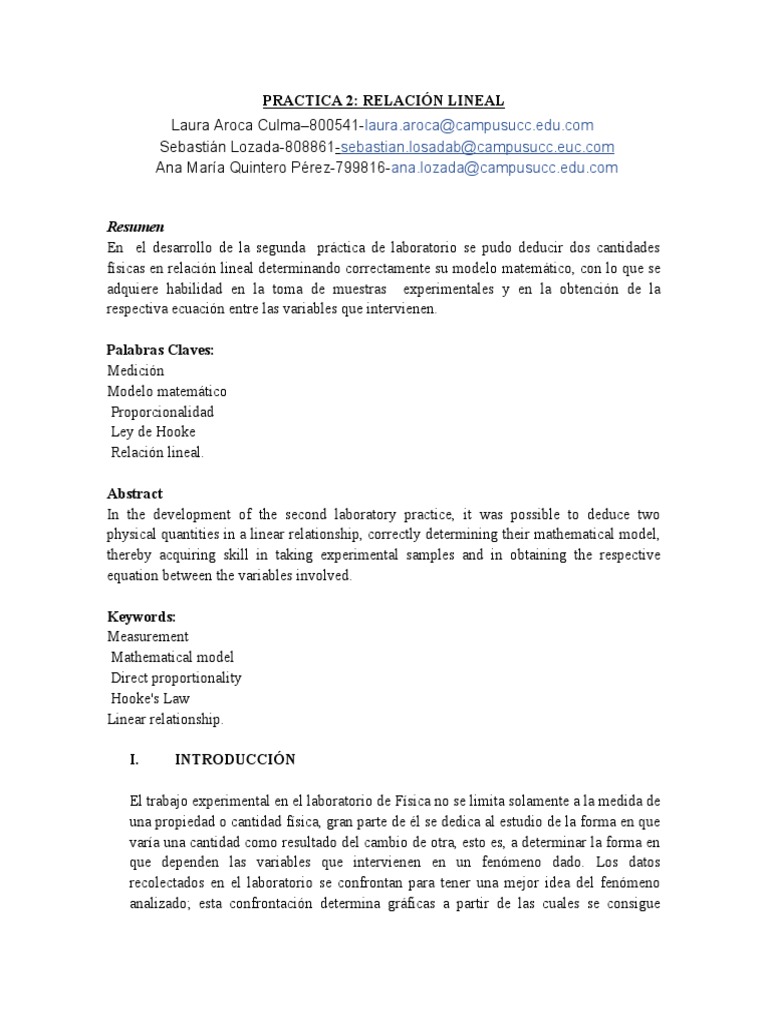

PRACTICA 2: RELACIÓN LINEAL

Laura Aroca Culma–800541-laura.aroca@campusucc.edu.com

Sebastián Lozada-808861-sebastian.losadab@campusucc.euc.com
Ana María Quintero Pérez-799816-ana.lozada@campusucc.edu.com

Resumen
En el desarrollo de la segunda práctica de laboratorio se pudo deducir dos cantidades
físicas en relación lineal determinando correctamente su modelo matemático, con lo que se
adquiere habilidad en la toma de muestras experimentales y en la obtención de la
respectiva ecuación entre las variables que intervienen.

Palabras Claves:
Medición
Modelo matemático
Proporcionalidad
Ley de Hooke
Relación lineal.

Abstract
In the development of the second laboratory practice, it was possible to deduce two
physical quantities in a linear relationship, correctly determining their mathematical model,
thereby acquiring skill in taking experimental samples and in obtaining the respective
equation between the variables involved.

Keywords:
Measurement
Mathematical model
Direct proportionality
Hooke's Law
Linear relationship.

I. INTRODUCCIÓN

El trabajo experimental en el laboratorio de Física no se limita solamente a la medida de

una propiedad o cantidad física, gran parte de él se dedica al estudio de la forma en que
varía una cantidad como resultado del cambio de otra, esto es, a determinar la forma en
que dependen las variables que intervienen en un fenómeno dado. Los datos
recolectados en el laboratorio se confrontan para tener una mejor idea del fenómeno
analizado; esta confrontación determina gráficas a partir de las cuales se consigue
información valiosa para el diseño de leyes que expliquen dicho fenómeno.

II. MARCO TEÓRICO

 Obtención de la ecuación de una recta forma pendiente-intercepto

La ecuación de la recta en su forma pendiente-intersección se escribe como: y = mx + b

donde m es la pendiente y b es la intersección del eje y. Ya que solo necesitamos
conocer estos dos valores, es muy fácil hallar la ecuación de la recta a partir de la
gráfica o viceversa, trazar la gráfica a partir de la ecuación.

la ecuación general de una recta es: A x + B y + C = 0

Si despejamos y, obtenemos la ecuación de la recta en su forma pendiente –
intersección:
y = – (A/B) x – C/A

 Proporcionalidad directa

Significa que, si una variable aumenta, la otra también se incrementará en esa misma
proporción. En términos formales, se puede representar la proporcionalidad entre A y B
de la siguiente manera, donde x es la constante de proporcionalidad.

 Elasticidad y deformación de un resorte

La elasticidad es la propiedad por la cual los cuerpos deformados recuperan su forma y

dimensiones iniciales cuando cesa la acción de la fuerza deformadora.

 Proporcionalidad y ecuación que relaciona las variables Fuerza y

deformación del resorte y Ley de Hooke

Ley de Hooke establece que dentro de los límites elásticos la fuerza deformadora F y la
magnitud de la deformación x son directamente proporcionales 𝑭 = 𝒌*𝒙. Donde k es
una constante de proporcionalidad llamada constante elástica del resorte. La
deformación llamada también elongación es el desplazamiento x respecto a la posición
de equilibrio (posición sin deformar).

III. PRÁCTICA DE LABORATORIO

Procedimiento
Primero se realizó el montaje para encontrar la relación existente entre la fuerza
aplicada a un resorte y su respectiva deformación a medida que se le agregan masas y
con ello determinar experimentalmente la ley de Hooke. Se colgaron las pesas en el
extremo inferior del resorte (muelle) sujeto por el extremo superior, el resorte se alarga
y los alargamientos son, siempre y cuando no se sobrepasen el límite de elasticidad,
proporcionales a las fuerzas aplicada. Se dejó el resorte en posición vertical y se midió
la longitud del resorte suspendido (el resultado será longitud inicial). Luego, se
suspendió una pesa de 100gf, se dejó que el sistema masa-resorte alcanzara el reposo,
tomando la longitud final del resorte y registrando el resultado. Se repitió el proceso
variando las pesas suspendidas y registrando los datos en la Tabla 2.

Resultados

Tabla 1. Deformación de un resorte

FUERZA K
DEFORMACIÓN
(F = mg)
x (m) (N/m)
(Newton)
0 0 ****
0.035 0.98 28.00
0.07 1.96 28.00
0.11 2.94 26.73
0.14 3.92 28.00
0.18 4.9 27.22

Grafique la fuerza en función de la deformación del resorte y encuentre la ecuación que

relaciona las dos variables, ¿Qué significa físicamente la pendiente de este gráfico, y
compárela con la constante K del resorte? De acuerdo con lo consultado en el marco
teórico qué tipo de relación existe entre las dos variables.
 Fuerza vs Deformación
6

5
f(x) = 0.98 x − 0.98
Fuerza (N) 4

0
0 1 2 3 4 5 6 7
Deformación x (m)

Como podemos observar la pendiente nos muestra la relación de proporcionalidad entre las
dos variables, es equivalente a la constante K del resorte. Los diferentes tipos de relación
existente entre las dos variables es directamente proporcional.

Tabla 2. Fuerza y deformación

Fuerza Longitud final Deformación
F (gf) L (cm) d (cm)

0 0 0

40 9,8 5.4

60 12,6 8,2

80 15,4 11,0

100 19,6 15,2

140 24,9 20,5

200 33,5 29,1

o Lo: 4,4 cm
o Longitud final L: 19,6 cm
o Deformación producida d: 15,2 cm

IV. ANÁLISIS DE RESULTADOS

Con ayuda de Excel elabore un gráfico de variable fuerza en función de deformación y
obtenga la ecuación que relaciona a las variables en consideración (F Vs d).

Fuerza vs Deformación
250

200
f(x) = 676.22144646352 x + 2.20828955165904
Fuerza F (gf)

150

100

50

0
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Deformación d (m)

La curva más representativa es la línea recta, lo que indica que la relación entre las dos
variables es directamente proporcional.
La constante del resorte es:
gf
K=676.22
m
La deformación y la fuerza son directamente proporcionales, en el proporcionalidad
corresponde a la constante K del resorte.
Método de mínimos cuadrados
x y x^2 xy
0 0 0 0
0,054 40 0,002916 2,16
0,082 60 0,006724 4,92
0,11 80 0,0121 8,8
0,152 100 0,023104 15,2
0,205 140 0,042025 28,7
0,291 200 0,084681 58,2
Suma 0,17155 117,98
El modelo matemático obtenido es:
F=676.22 x+2.2083
La fuerza que hay que aplicar para deformar el resorte 30 cm.
F ( 0.30 )=676.22 ( 0.30 )+ 2.2083=205.07 gf
La deformación que sufre el resorte cuando sobre él se aplica una fuerza de 30 g-f.
30 gf =676.22 x+2.2083
30−2.2083
x= =0.041m( 4.1cm)
676.22
V. APLICACIÓN

Observando la gráfica describa el proceso de deformación del resorte. ¿Obedeció la ley

de Hooke? ¿Por qué?
¿De acuerdo con lo analizado en el laboratorio cuando se puede afirmar que dos
magnitudes están en relación directa? Explique Espesor =28.7 ±0.49 mm

VI. SIMULACIÓN

Con ayuda del simulador de la página web:

http://www.educaplus.org/play-119-Ley-de-Hooke.html
Se encontró la constante de elasticidad del resorte K, observando que a medida que se
aumentaba la masa (peso) en la balanza la elongación también aumentaba.
Luego, se calculó el peso de la masa desconocida (color verde).
 Fuerza vs Deformación
0.6

0.5 f(x) = 137.723880597015 x − 1.33380597014925

Fuerza F (N) 0.4

0.3

0.2

0.1

0
0.0115 0.012 0.0125 0.013 0.0135 0.014
Deformación x (cm)

El valor de la constante K del resorte es:

N
K=137.72
m
El alargamiento para la masa verde es: x=3.49 cm=0.0349m
Luego, su peso es:
N
F=137.72 ∗0.0349 m=4.8064 N m=0.49 Kg=490 g
m

VII. CONCLUSIONES

 Identificaron las características de dos cantidades físicas en relación

lineal determinando correctamente su modelo matemático,
 Se adquirieron habilidad en la toma de datos experimentales
 Se pudo observar la respectiva ecuación entre las variables que
intervienen.

VIII. REFERENCIAS BIBLIOGRÁFICAS Y/O WEBGRÁFICAS

 Educaplus. Ley de Hooke. Tomado de http://www.educaplus.org/play-119-Ley-

de- Hooke.html. Citado el 10 de diciembre del 2015.

 SERWAY, Raymond y JEWETT, John. Física para Ciencias e Ingeniería con

 Física Moderna, 7a Ed., Vol 1, Cengage Learning, México, 2009. 896p. ISBN
978-607-481-358-6.

 BAUER, Wolfgang y WESTFALL, Gary. Física: para Ingeniería y Ciencias con

Física Moderna. 2a Ed., Vol 1, McGraw Hill Education, México, 2014. 1443p.
ISBN 978-0-7-351388-1

 Fislab.net. Laboratorio virtual de física. Tomado de http://fislab.net/. Citado el

10 de diciembre del 2015.

 YOUNG, Hugh y FREEDMAN, Roger. Física Universitaria con Física

Moderna, 12a Ed., Vol 1, Pearson Educación, México, 2009. 896p. ISBN 978-
607-442- 304-4.
