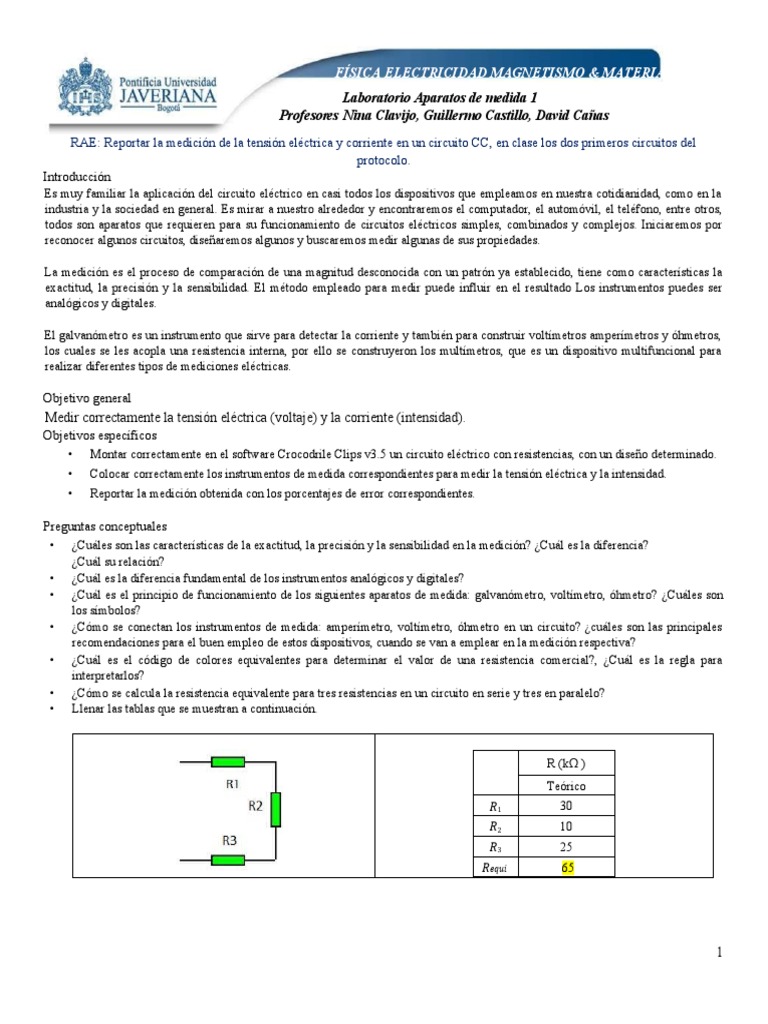

FÍSICA ELECTRICIDAD MAGNETISMO & MATERIALES

Laboratorio Aparatos de medida 1

Profesores Nina Clavijo, Guillermo Castillo, David Cañas
RAE: Reportar la medición de la tensión eléctrica y corriente en un circuito CC, en clase los dos primeros circuitos del
protocolo.
Introducción
Es muy familiar la aplicación del circuito eléctrico en casi todos los dispositivos que empleamos en nuestra cotidianidad, como en la
industria y la sociedad en general. Es mirar a nuestro alrededor y encontraremos el computador, el automóvil, el teléfono, entre otros,
todos son aparatos que requieren para su funcionamiento de circuitos eléctricos simples, combinados y complejos. Iniciaremos por
reconocer algunos circuitos, diseñaremos algunos y buscaremos medir algunas de sus propiedades.

La medición es el proceso de comparación de una magnitud desconocida con un patrón ya establecido, tiene como características la
exactitud, la precisión y la sensibilidad. El método empleado para medir puede influir en el resultado Los instrumentos puedes ser
analógicos y digitales.

El galvanómetro es un instrumento que sirve para detectar la corriente y también para construir voltímetros amperímetros y óhmetros,
los cuales se les acopla una resistencia interna, por ello se construyeron los multímetros, que es un dispositivo multifuncional para
realizar diferentes tipos de mediciones eléctricas.

Objetivo general
Medir correctamente la tensión eléctrica (voltaje) y la corriente (intensidad).
Objetivos específicos
• Montar correctamente en el software Crocodrile Clips v3.5 un circuito eléctrico con resistencias, con un diseño determinado.
• Colocar correctamente los instrumentos de medida correspondientes para medir la tensión eléctrica y la intensidad.
• Reportar la medición obtenida con los porcentajes de error correspondientes.

Preguntas conceptuales
• ¿Cuáles son las características de la exactitud, la precisión y la sensibilidad en la medición? ¿Cuál es la diferencia?
¿Cuál su relación?
• ¿Cuál es la diferencia fundamental de los instrumentos analógicos y digitales?
• ¿Cuál es el principio de funcionamiento de los siguientes aparatos de medida: galvanómetro, voltímetro, óhmetro? ¿Cuáles son
los símbolos?
• ¿Cómo se conectan los instrumentos de medida: amperímetro, voltímetro, óhmetro en un circuito? ¿cuáles son las principales
recomendaciones para el buen empleo de estos dispositivos, cuando se van a emplear en la medición respectiva?
• ¿Cuál es el código de colores equivalentes para determinar el valor de una resistencia comercial?, ¿Cuál es la regla para
interpretarlos?
• ¿Cómo se calcula la resistencia equivalente para tres resistencias en un circuito en serie y tres en paralelo?
• Llenar las tablas que se muestran a continuación.

R (kΩ )
Teórico
𝑅1 30
𝑅2 10
𝑅3 25
𝑅𝑒𝑞𝑢𝑖 65

1
 FÍSICA ELECTRICIDAD MAGNETISMO & MATERIALES
Laboratorio Aparatos de medida 1
Profesores Nina Clavijo, Guillermo Castillo, David Cañas

R (kΩ )
Teórico
𝑅1 30
𝑅2 10
𝑅3 25
𝑅𝑒𝑞𝑢𝑖 5,77

Materiales
Software Crocodile Clips v3.5. ( http://www.mediafire.com/file/r23fcalbbd80dd8/Crocodile_Clips_v3.5.exe/file ) Recomendaciones:
1. Escribir la sensibilidad de cada instrumento de medida empleado para realizar la medición solicitada.
2. Una vez armen el circuito, adjuntar la imagen del procedimiento de medida a seguir en la práctica experimental según protocolo.
3. Registrar en una tabla de datos titulada, enumerada, las medidas de las dimensiones solicitadas en cada situación.
4. Para insertar los elementos en el software deben arrastrarlos de acuerdo con el diseño especifico de cada

circuito. Si se requiere borrar se activa el y se arrastra sobre el elemento a eliminar y da click.

5. Para ubicar los instrumentos de medida en el circuito debe existir suficiente espacio de tal manera que se puedan visualizar los
cuadros de medidas.
6. Conexiones de los medidores.

Voltímetro Amperímetro.

Protocolo

2
 FÍSICA ELECTRICIDAD MAGNETISMO & MATERIALES
Laboratorio Aparatos de medida 1
Profesores Nina Clavijo, Guillermo Castillo, David Cañas
1. Armar en el software Crocodile los circuitos con las resistencias que el grupo determine y de diferente valor.
R ( )
V(V) I(A)
Teórico

𝑅1 10 3,33 0,33

𝑅2 8 2,67 0,33

𝑅3 12 4 0,33

𝑅1−2 - -
𝑅2−3 30 10 0,33

 =  10V

R (Ω )
V(V) I(A)
Medido
𝑅1 10 20 2
𝑅2 5 20 4
𝑅3 4 20 5
𝑅1−2 - - -
𝑅2−3 - - -
𝑅𝑒𝑞𝑢𝑖 1.81 20 11

  =  20V
Tres resistencias para circuito mixto 1, según el esquema montar el circuito en el software.

R ( )  V(V)  I(A)

Medido
𝑅1      10  -  -

𝑅2      20  -  -

𝑅3      30  9  0.3

𝑅1−2      30  9  0.3

𝑅𝑒𝑞𝑢𝑖     15                9  0.3

  =    9V

Tres resistencias para circuito mixto 2, según el esquema montar el circuito en el software.

3
 FÍSICA ELECTRICIDAD MAGNETISMO & MATERIALES
Laboratorio Aparatos de medida 1
Profesores Nina Clavijo, Guillermo Castillo, David Cañas
R V I
( (
( V A
 ) )

)
M
e
di
d
o
𝑅1        3.06  0.17
18
𝑅2        -  -
22
𝑅3        -  -
26
𝑅      2.02
2− 11.9
3  2
𝑅      5.08  0.17
𝑒𝑞 29.
𝑢𝑖  9

=5V

Algunos elementos que analizar

1. ¿Qué quieren decir las expresiones circuito abierto y circuito cerrado?
2. ¿Qué puede decir de las resistencias en un circuito en serie?, en un circuito en paralelo?
3. ¿Cuál es el comportamiento de la tensión (voltaje) en un circuito en serie?, en un circuito en paralelo?
4. ¿Cuál es el comportamiento de la intensidad (ampere) en un circuito en serie?, en un circuito en paralelo?
5. ¿Cuál será la ventaja al trabajar en Crocodile?


R1) Un circuito abierto es por el cual la corriente eléctrica no circula debido a algún tipo de interruptor que
interrumpa la continuidad del circuito y el circuito cerrado es aquel que no tiene ningún tipo de interrupción por
lo cual la corriente eléctrica continua su camino.

R2) Que estas son medidas de manera distinta según el circuito con el que se este trabajando. Mientras que en
un circuito en serie las resistencias son medidas por la suma total del valor de estas en un circuito en paralelo el
total de la resistencia se mide por la suma del inverso de cada una de las resistencias que compongan el circuito,
ya que en este sistema la corriente es dividida.
R3) El comportamiento de la tensión en un circuito en serie cambia en cada resistencia, la tensión en un circuito
en paralelo es igual en cada resistencia.

R4) El comportamiento de la intensidad en un circuito en serie es el mismo en todas las resistencias, en paralelo
la intensidad es distinta en cada resistencia.

R5) La ventaja de trabajar con el software CROCODILE es tener la posibilidad de equivocarnos al momento de
conectar un voltímetro y/o amperímetro, ya que si nos equivocamos en un laboratorio (presencial) nuestros
4
 FÍSICA ELECTRICIDAD MAGNETISMO & MATERIALES
Laboratorio Aparatos de medida 1
Profesores Nina Clavijo, Guillermo Castillo, David Cañas

instrumentos de medida se dañarían. Adicionalmente este programa nos permite crear un circuito como
queramos esto nos permite tener un mejor aprendizaje
Conclusiones
En primer lugar, para concluir es necesario hablar de las diferencias que existen en un circuito mixto, paralelo y en serie ya que
el uso de alguno de los dos afectos el comportamiento de la corriente dentro del circuito. En el circuito en
serie la electricidad tiene la capacidad de moverse únicamente en una dirección, las terminales positivas y negativas están
juntas, si algún componente se daña en el circuito este deja de funcionar. Por otro lado, esta el circuito en paralelo en el cual la
electricidad puede tomar varias direcciones, las terminales positivas y negativas están separadas y si alguno de sus componentes
deja de funcionar el circuito continúa andando.
En segundo lugar, hay que tener en cuenta que los cálculos en estos circuitos son distintos, debido a las características
anteriormente descritas. Para la corriente eléctrica en el circuito en serie esta es constante, mientas que en el circuito en paralelo
esta va variando según la resistencia, el voltaje actúa al revés en el circuito en serie pues este deja de ser constante y en el
circuito en paralelo permanece igual en cada componente. El valor de la resistencia en un circuito en serie se obtiene por la
suma de cada una de ellas y en el circuito en paralelo, este dato se obtiene sumando las inversas de estas.
