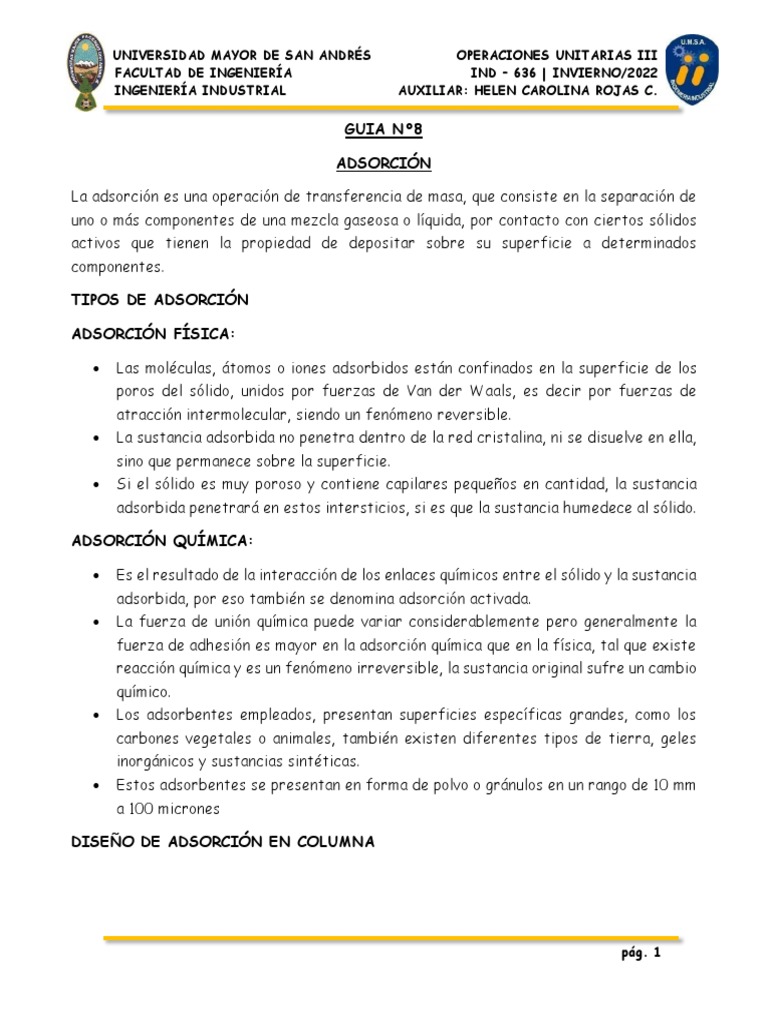

UNIVERSIDAD MAYOR DE SAN ANDRÉS OPERACIONES UNITARIAS III

FACULTAD DE INGENIERÍA IND – 636 | INVIERNO/2022

INGENIERÍA INDUSTRIAL AUXILIAR: HELEN CAROLINA ROJAS C.

GUIA N°8

ADSORCIÓN

La adsorción es una operación de transferencia de masa, que consiste en la separación de

uno o más componentes de una mezcla gaseosa o líquida, por contacto con ciertos sólidos
activos que tienen la propiedad de depositar sobre su superficie a determinados
componentes.

TIPOS DE ADSORCIÓN

ADSORCIÓN FÍSICA:

 Las moléculas, átomos o iones adsorbidos están confinados en la superficie de los

poros del sólido, unidos por fuerzas de Van der Waals, es decir por fuerzas de
atracción intermolecular, siendo un fenómeno reversible.
 La sustancia adsorbida no penetra dentro de la red cristalina, ni se disuelve en ella,
sino que permanece sobre la superficie.
 Si el sólido es muy poroso y contiene capilares pequeños en cantidad, la sustancia
adsorbida penetrará en estos intersticios, si es que la sustancia humedece al sólido.

ADSORCIÓN QUÍMICA:

 Es el resultado de la interacción de los enlaces químicos entre el sólido y la sustancia

adsorbida, por eso también se denomina adsorción activada.
 La fuerza de unión química puede variar considerablemente pero generalmente la
fuerza de adhesión es mayor en la adsorción química que en la física, tal que existe
reacción química y es un fenómeno irreversible, la sustancia original sufre un cambio
químico.
 Los adsorbentes empleados, presentan superficies específicas grandes, como los
carbones vegetales o animales, también existen diferentes tipos de tierra, geles
inorgánicos y sustancias sintéticas.
 Estos adsorbentes se presentan en forma de polvo o gránulos en un rango de 10 mm
a 100 micrones

DISEÑO DE ADSORCIÓN EN COLUMNA

pág. 1
 UNIVERSIDAD MAYOR DE SAN ANDRÉS OPERACIONES UNITARIAS III
FACULTAD DE INGENIERÍA IND – 636 | INVIERNO/2022
INGENIERÍA INDUSTRIAL AUXILIAR: HELEN CAROLINA ROJAS C.

Este tipo de adsorción es en lecho fijo, las concentraciones en la fase fluida y en la fase
sólida varían con el tiempo y la posición en el lecho.

Inicialmente se carga a una columna generalmente cilíndrica, una cantidad de adsorbente

granulado, luego se introduce a la columna por la parte superior, un flujo determinado de
disolución.

Durante un tiempo de funcionamiento, la disolución saldrá por el fondo de la columna

prácticamente libre de soluto, porque inicialmente el soluto es retenido por el adsorbente
ubicado en la parte superior.

Esto significa que la zona de saturación va incrementándose con el tiempo.

Después de un tiempo, la concentración del líquido de salida se irá incrementando, indicios

de que el empaque está a punto de saturarse por completo

En el momento en el cual la concentración del líquido a la salida sea igual a la concentración

del líquido a la entrada, el adsorbente se habrá saturado por completo y será necesario
reponer una nueva cantidad de adsorbente para proseguir con la operación.

Por el proceso expuesto, implica que el proceso es no estacionario.

METODO LUB (Longitud de lecho semisaturado)

Se utiliza una columna de adsorción.

Cuando se efectúa la adsorción, existen 3 zonas claramente identificadas en el interior de

la columna:

 Zona de saturación que representa el adsorbente agotado

 Zona semisaturada (LUB), el adsorbente no está completamente saturado
 Zona intacta donde el adsorbente todavía no efectuó su trabajo

pág. 2
 UNIVERSIDAD MAYOR DE SAN ANDRÉS OPERACIONES UNITARIAS III
FACULTAD DE INGENIERÍA IND – 636 | INVIERNO/2022
INGENIERÍA INDUSTRIAL AUXILIAR: HELEN CAROLINA ROJAS C.

Donde:

q = Tiempo de quiebre o ruptura

T = Tiempo Total

Y0 = Concentración del líquido a la entrada

Y = Concentración del líquido a la salida

Determinación de la altura del LUB (Longitud de lecho semisaturado)

Analizando las 2 columnas real e ideal que tienen la misma altura Z

Donde:

Z = altura del empaque

Zs = altura del empaque saturado

pág. 3
 UNIVERSIDAD MAYOR DE SAN ANDRÉS OPERACIONES UNITARIAS III
FACULTAD DE INGENIERÍA IND – 636 | INVIERNO/2022
INGENIERÍA INDUSTRIAL AUXILIAR: HELEN CAROLINA ROJAS C.

Columna Real:

LUB = Z – Zs

Columna Ideal:

Z = Zs

En la columna ideal, la altura LUB se convierte en un plano por ser instantánea la adsorción,
sin embargo el avance lineal de descenso (distancia/tiempo), tanto del LUB de la columna
real como del plano de la columna ideal es la misma.

Conociendo el equilibrio, se puede diseñar la columna

Donde:

Y0 = Concentración de alimentación

X0 = Concentración inicial del adsorbente en la columna

X* = Concentración de equilibrio para Y0

Ls = Kg disolvente / h m2

s = Densidad del adsorbente Kg/m3

pág. 4
 UNIVERSIDAD MAYOR DE SAN ANDRÉS OPERACIONES UNITARIAS III
FACULTAD DE INGENIERÍA IND – 636 | INVIERNO/2022
INGENIERÍA INDUSTRIAL AUXILIAR: HELEN CAROLINA ROJAS C.

𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑 𝑠𝑜𝑙𝑢𝑡𝑜 𝑝𝑒𝑟𝑑𝑖𝑑𝑜 𝑝𝑜𝑟 𝑒𝑙 𝑙𝑖𝑞𝑢𝑖𝑑𝑜 𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑 𝑠𝑜𝑙𝑢𝑡𝑜 𝑔𝑎𝑛𝑎𝑑𝑜 𝑝𝑜𝑟 𝑒𝑙 𝑠𝑜𝑙𝑖𝑑𝑜
=
𝑆𝑒𝑐𝑐𝑖𝑜𝑛 𝑑𝑒 𝑐𝑜𝑙𝑢𝑚𝑛𝑎 𝑆𝑒𝑐𝑐𝑖𝑜𝑛 𝑑𝑒 𝑐𝑜𝑙𝑢𝑚𝑛𝑎

𝐿𝑆 (𝑌0 − 𝑌 ∗ )𝜃𝑞 = 𝑍𝑆 (𝑋 ∗ − 𝑋0 )𝜌𝑆

𝐿𝑆 (𝑌0 − 𝑌 ∗ )𝜃𝑞
𝑍𝑆 =
(𝑋 ∗ − 𝑋0 )𝜌𝑆
Esta ecuación, establece la altura de la zona saturada de una columna de adsorción de
mayor tamaño que la columna de laboratorio

Sin embargo para su empleo es necesario conocer el tiempo q en el cual deberá

efectuarse el cambio del adsorbente.

Este valor generalmente grande, deberá ser sugerido por el diseñador o establecido por
el interesado.

De esta forma, conocido Zs la altura z será:

Z = Zs + LUB
EJERCICIO DE CLASE:

1. Una corriente residual de alcohol etílico que proviene de un proceso previo fresco, pasa
por una columna de adsorción a nivel laboratorio, con el fin de obtener parámetros de
diseño para su escalamiento. Se introduce una altura de 28cm de carbón activada y se
tratan con 450 Kg/hm2 de alcohol. El carbón activado es nuevo con una densidad de 150
Kg/m3. Determina:

a) El tiempo de ruptura, el tiempo total y el tiempo ideal.

b) La altura del lecho de la columna, si se trata 90 Kg/hr de alcohol para un tiempo
de quiebre de 90hrs.
c) El diámetro interno de la columna escalda.
d) La cantidad de adsorbente a utilizar.

Resultados de la experiencia a nivel laboratorio:

Y
0 0 0.002 0.030 0.155 0.396 0.658 0.903 0.975 0.975 0.993 0.993 0.993
(mg/Kg)
θ hrs 0 3 7 8 9 10 11 12 12.4 13 13.6 14 14.2

pág. 5
 UNIVERSIDAD MAYOR DE SAN ANDRÉS OPERACIONES UNITARIAS III
FACULTAD DE INGENIERÍA IND – 636 | INVIERNO/2022
INGENIERÍA INDUSTRIAL AUXILIAR: HELEN CAROLINA ROJAS C.

El modelo de equilibrio está dado por:

𝒀 = 𝟎. 𝟎𝟎𝟎𝟐𝑿𝟏.𝟔

PRÁCTICA ADSORCION

1. En una columna de adsorción de laboratorio, cuya altura de relleno es de 30 cm, se

tratan 200 kg/hm2 de una solución de jarabe que tiene una concentración de 300 mg de
pigmento/Kg agua.

El tiempo de quiebre obtenido es de 30 minutos. El adsorbente utilizado es fresco y

tiene una densidad de 950 Kg/m3. Determinar:

a) La altura del lecho de una columna de adsorción de mayor tamaño, si se desea

tratar 56.5 kg/h de la misma disolución para un tiempo de ruptura de 50h
b) El diámetro interno de la columna

c) La cantidad de adsorbente a utilizarse

El equilibrio está dado por la ecuación:

𝒀 = 𝟎. 𝟎𝟏𝟓𝟔𝑿𝟏.𝟑

Resultados experimentales de laboratorio:

θ min 0 20 30 35 40 50 55 60 65 70
Y
0 0 5 40 90 200 250 290 300 300
(mg/Kg ads.)

Fecha de presentación: Día del examen

pág. 6
