Dibujo Mecánico

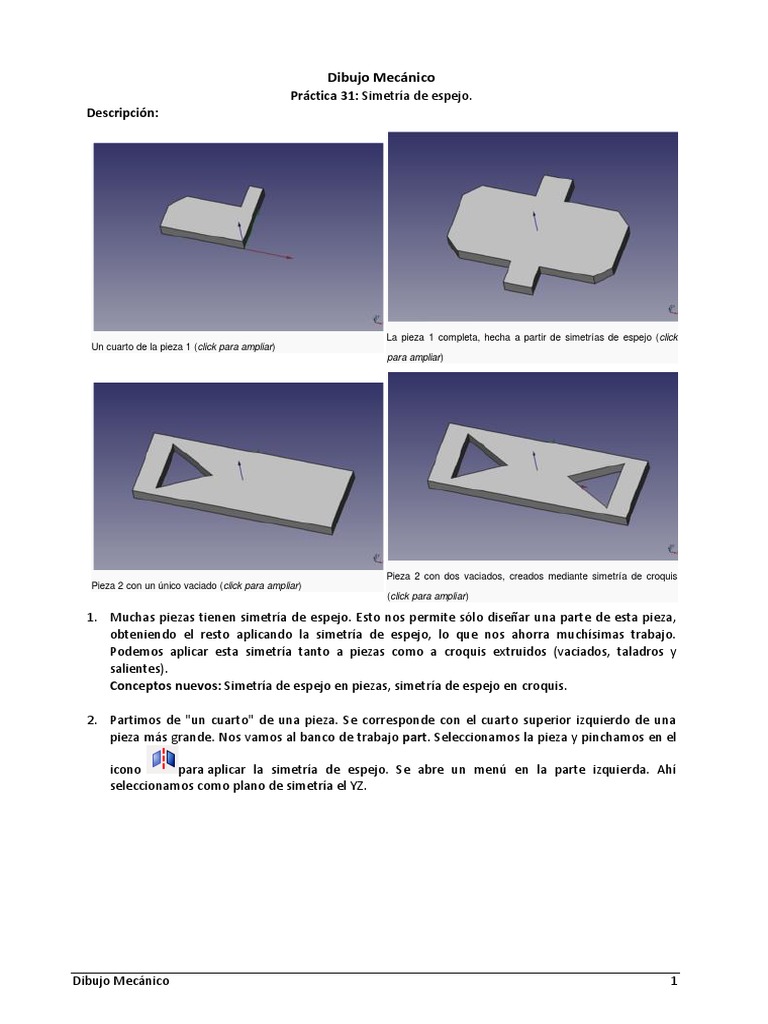

Práctica 31: Simetría de espejo.

Descripción:

La pieza 1 completa, hecha a partir de simetrías de espejo (click

Un cuarto de la pieza 1 (click para ampliar)
para ampliar)

Pieza 2 con dos vaciados, creados mediante simetría de croquis

Pieza 2 con un único vaciado (click para ampliar)
(click para ampliar)

1. Muchas piezas tienen simetría de espejo. Esto nos permite sólo diseñar una parte de esta pieza,
obteniendo el resto aplicando la simetría de espejo, lo que nos ahorra muchísimas trabajo.
Podemos aplicar esta simetría tanto a piezas como a croquis extruidos (vaciados, taladros y
salientes).
Conceptos nuevos: Simetría de espejo en piezas, simetría de espejo en croquis.

2. Partimos de "un cuarto" de una pieza. Se corresponde con el cuarto superior izquierdo de una
pieza más grande. Nos vamos al banco de trabajo part. Seleccionamos la pieza y pinchamos en el

icono para aplicar la simetría de espejo. Se abre un menú en la parte izquierda. Ahí
seleccionamos como plano de simetría el YZ.

Dibujo Mecánico 1
 Aplicando una simetría de espejo sobre el plano YZ (click para
Cuarto de pieza inicial (click para ampliar)
ampliar)

3. Le damos al ok y nos aparece la misma pieza pero con la simetría de espejo aplicada sobre el
plano YZ. Ahora seleccionamos ambas piezas y las fusionamos mediante una unión. Ya tenemos la
mitad de la pieza final.

Unión de las dos piezas: tenemos la mitad de la pieza final! (click

Pieza original y su pieza simétrica (click para ampliar)
para ampliar)

4. Seleccionamos la nueva pieza y volver a dar al icono de simetría de espejo . Esta vez
seleccionamos el plano XZ y le damos al ok. Ahora tenemos la mitad superior e inferior de la pieza
1.

Aplicando una simetría de espejo sobre el plano XZ (click para

Las dos mitades de la pieza (click para ampliar)
ampliar)

5. Por último seleccionamos las dos mitades y las fusionamos.

Dibujo Mecánico 2
 La pieza 1 terminada (click para ampliar)

6. Ahora vamos a modificar el croquis original, cambiando sus dimensiones. Al cerrarlo,

automáticamente se nos actualizará la pieza completa, aplicándose las simetrías de espejo y
uniones correspondientes.

Modificando el croquis original del cuarto de la pieza (click para

Pieza final modificada (click para ampliar)
ampliar)

7. Hacemos invisible la pieza 1 y mostramos la base de la pieza 2. Nos vamos al banco de

trabajo part design. Seleccionamos la parte superior y colocamos un croquis de un triángulo para
hacer un vaciado.

Base de la pieza 2 (click para ampliar) Croquis sobre la base de la pieza 2 (click para ampliar)

8. Le damos a pocket para hacer el primer vaciado. Seleccionamos la pieza y pinchamos en el

icono . Automáticamente aparece un vaciado simétrico.

Dibujo Mecánico 3
 La pieza 2 terminada, con dos vaciados con simetría de espejo
Primer vaciado sobre la pieza 2 (click para ampliar)
(click para ampliar)

9. Finalmente modificamos el croquis. Le damos a close y vemos cómo nos cambian los dos
vaciados: el original y el que tiene la simetría.

Modificando el croquis (click para ampliar) Pieza 2 modificada (click para ampliar)

10. Ejercicios propuestos

• Smiley reloaded.

smiley reloaded! (click para ampliar)

Dibujo Mecánico 4
 Croquis de la mitad izquierda (click para ampliar) Mitad izquierda del smiley (click para ampliar)

• Perfil de aluminio.

Perfil de aluminio (click para ampliar) Croquis de un cuarto del perfil (click para ampliar)

Cuarto de perfil (click para ampliar) Mitad del perfil (click para ampliar)

Dibujo Mecánico 5
 Práctica 32: Herramienta de Offset.
Descripción:

Pieza con vaciado (click para ampliar) Pieza que atraviesa el vaciado (click para ampliar)

Pieza original superpuesta a ella misma con offset de 1mm (click para ampliar)

11. Mediante la herramienta de offset hacemos que las piezas crezcan una distancia por cada una de
sus caras. La nueva pieza puede tener unidas sus caras mediante redondeos. De esta forma
podemos redondear piezas con muchas aristas, sin tener que estar seleccionándolas. Además,
cuando se hacen piezas en las que haya otras piezas que las atraviese (como en el caso de guías,
tuercas empotradas, alojamientos, etc) hay que dejar una holgura. Esto se consigue aplicando un
offset y luego haciendo la diferencia. El nuevo vaciado tendrá la holgura que le hayamos dado con
el offset.
Conceptos nuevos: Herramienta de offset.

12. Partimos de una pieza creada a partir de la extrusión de un croquis. Desde el banco de

trabajo part, seleccionamos la pieza y pinchamos en el icono de aplicar el offset . Aparecerá

una nueva pieza que recubre a la original, cuyos lados están a una distancia de 1 mm de los
originales. La unión entre las caras agrandadas se hace aplicando redondeos por defecto.

Dibujo Mecánico 6
 Pieza inicial (click para ampliar) Pieza con un offset de 1mm (click para ampliar)

13. Le damos al ok. Hacemos transparente la pieza con offset y cambiamos el color de la pieza original
a amarillo para apreciar mejor este efecto offset. Hacemos sobre una esquina. Podemos apreciar
mejor el offset y la unión redondeada.

Pieza original (amarillo) y pieza con offset (transparente) (click para

Detalle del offset (click para ampliar)
ampliar)

14. Hacemos doble click en la pieza con offset (en la parte del proyecto) para que se abra de nuevo el
menú de offset. Cambiamos el tipo de unión (Join type) a Intersection. El objeto con offset ahora
ya no acaba con redondeos. Vamos a usar este modo para crear un vaciado en otra pieza, de
manera que la pieza original tenga una tolerancia y pueda pasar a través de este vaciado.

Pieza con offset y unión de tipo 'Intersection' (click para ampliar) Colocada la base que atravesará la pieza (click para ampliar)

15. Seleccionamos la pieza base, la pieza con offset y hacemos la diferencia. Ahora podemos ver
cómo la pieza original atraviesa el nuevo agujero, pero no toca las paredes. Hay una holgura. Esto
se ve mejor desde la vista superior. La holgura se ha dejado de 1mm (valor dado al offset). Es una
holgura muy grande. Se ha usado esta para que se vea mejor en el tutorial. Sin embargo, se puede
editar este offset y cambiarlo a 0.2mm. Automáticamente se recalculará todo.

Vista superior. Se puede ver el vaciado y la holgura que queda

Resta entre la pieza base y la pieza con offset (click para ampliar)
entre la pieza original y la base (click para ampliar)

Dibujo Mecánico 7
 16. Ejercicios propuestos
• Pieza con 2 tuercas M3 empotradas.

Pieza con 2 tuercas M3 empotradas (click para ampliar) offset: Espacio entre la tuerca y la pieza (click para ampliar)

Cuerpo de la tuerca en el interior, tuerca con offset en el exterior

Croquis de la tuerca M3 (click para ampliar)
(click para ampliar)

• Juego de piezas.

Juego de piezas: cada una entra en su hueco (click para ampliar) Cotas de las piezas (click para ampliar)

Dibujo Mecánico 8
 Pieza cuadrada superpuesta a la pieza con 0.2 mm de offset (click para ampliar)
