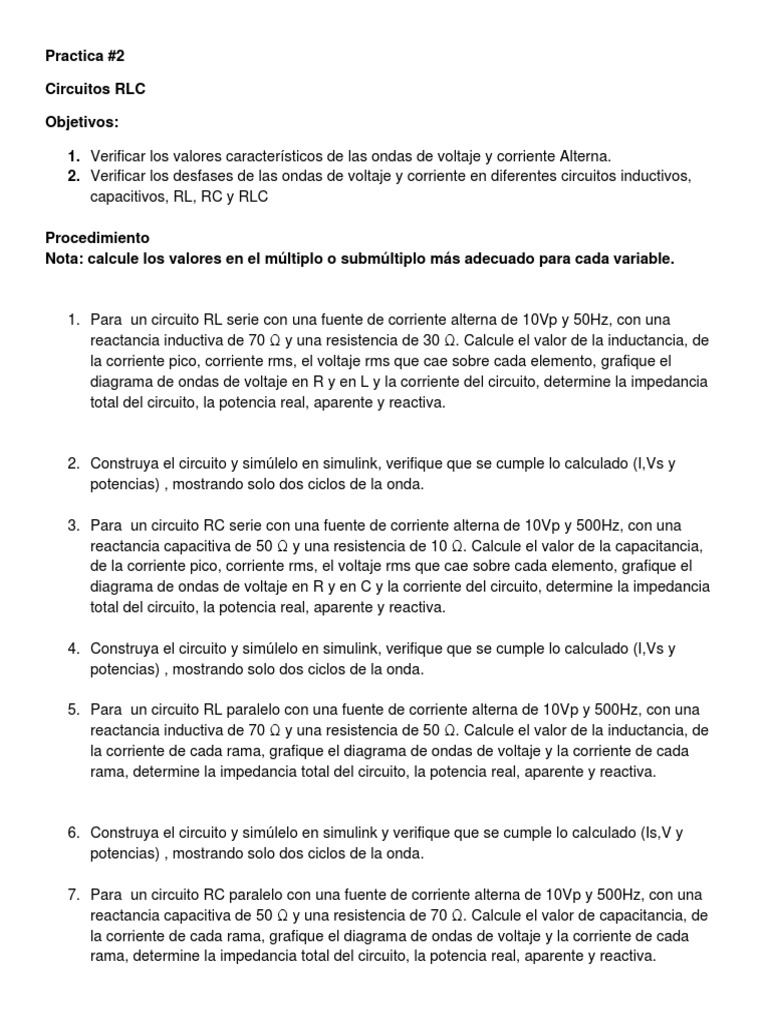

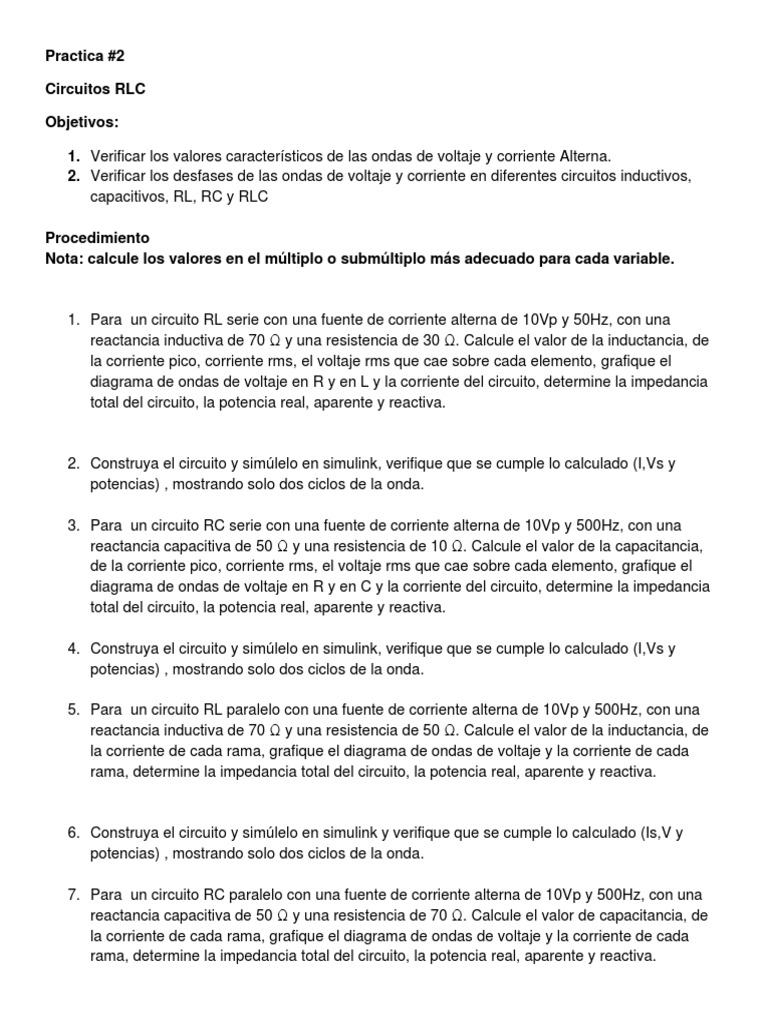

Practica #2

Circuitos RLC

Objetivos:

1. Verificar los valores característicos de las ondas de voltaje y corriente Alterna.

2. Verificar los desfases de las ondas de voltaje y corriente en diferentes circuitos inductivos,
capacitivos, RL, RC y RLC

Procedimiento
Nota: calcule los valores en el múltiplo o submúltiplo más adecuado para cada variable.

1. Para un circuito RL serie con una fuente de corriente alterna de 10Vp y 50Hz, con una
reactancia inductiva de 70 Ω y una resistencia de 30 Ω. Calcule el valor de la inductancia, de
la corriente pico, corriente rms, el voltaje rms que cae sobre cada elemento, grafique el
diagrama de ondas de voltaje en R y en L y la corriente del circuito, determine la impedancia
total del circuito, la potencia real, aparente y reactiva.

2. Construya el circuito y simúlelo en simulink, verifique que se cumple lo calculado (I,Vs y

potencias) , mostrando solo dos ciclos de la onda.

3. Para un circuito RC serie con una fuente de corriente alterna de 10Vp y 500Hz, con una
reactancia capacitiva de 50 Ω y una resistencia de 10 Ω. Calcule el valor de la capacitancia,
de la corriente pico, corriente rms, el voltaje rms que cae sobre cada elemento, grafique el
diagrama de ondas de voltaje en R y en C y la corriente del circuito, determine la impedancia
total del circuito, la potencia real, aparente y reactiva.

4. Construya el circuito y simúlelo en simulink, verifique que se cumple lo calculado (I,Vs y

potencias) , mostrando solo dos ciclos de la onda.

5. Para un circuito RL paralelo con una fuente de corriente alterna de 10Vp y 500Hz, con una
reactancia inductiva de 70 Ω y una resistencia de 50 Ω. Calcule el valor de la inductancia, de
la corriente de cada rama, grafique el diagrama de ondas de voltaje y la corriente de cada
rama, determine la impedancia total del circuito, la potencia real, aparente y reactiva.

6. Construya el circuito y simúlelo en simulink y verifique que se cumple lo calculado (Is,V y

potencias) , mostrando solo dos ciclos de la onda.

7. Para un circuito RC paralelo con una fuente de corriente alterna de 10Vp y 500Hz, con una
reactancia capacitiva de 50 Ω y una resistencia de 70 Ω. Calcule el valor de capacitancia, de
la corriente de cada rama, grafique el diagrama de ondas de voltaje y la corriente de cada
rama, determine la impedancia total del circuito, la potencia real, aparente y reactiva.
8. Construya el circuito y simúlelo en simulink poniendo una resistencia en serie con el
condensador de 0.01Ω y verifique que se cumple lo calculado (Is,V y potencias) , mostrando
solo dos ciclos de la onda.

9. Para un circuito RLC serie con una fuente de corriente alterna de 10Vp y 60KHz, con una
reactancia inductiva de 70 Ω, una capacitiva de 50 Ω y una resistencia de 20 Ω. Calcule el
valor de la inductancia y la capacitancia, de la corriente pico, corriente rms, los voltajes rms
que caen sobre cada elemento, grafique el diagrama de ondas de voltaje en R, en C y en L y
la corriente del circuito, determine la impedancia total del circuito, la potencia real, aparente y
reactiva.

10. Construya el circuito y simúlelo en simulink y verifique que se cumple lo calculado (I,Vs y
potencias) , mostrando solo dos ciclos de la onda.

11. Para un circuito RLC paralelo con una fuente de corriente alterna de 10Vp y 60Hz, con una
reactancia inductiva de 50 Ω, una capacitiva de 60 Ω y una resistencia de 80 Ω. Calcule el
valor de la inductancia, la capacitancia, la corriente de cada rama, grafique el diagrama de
ondas de voltaje y la corriente de cada rama, determine la impedancia total del circuito, la
potencia real, aparente y reactiva.

12. Construya el circuito y simúlelo en simulink y verifique que se cumple lo calculado (Is,V y
potencias) , mostrando solo dos ciclos de la onda.

13. Una fuente de corriente alterna de 10Vp y 60Hz alimenta un circuito paralelo con dos ramas,
una RL y otra RC, con la reactancia inductiva de 60 Ω, la capacitiva de 30 Ω y las resistencias
de 50 Ω. Calcule el valor de la inductancia y la capacitancia, de la corriente de cada rama,
grafique el diagrama de ondas de voltaje y la corriente de cada rama, determine la impedancia
total del circuito, la potencia real, aparente y reactiva.

14. Construya el circuito y simúlelo en simulink y verifique que se cumple lo calculado (Is,Vs y
potencias) , mostrando solo dos ciclos de la onda.
