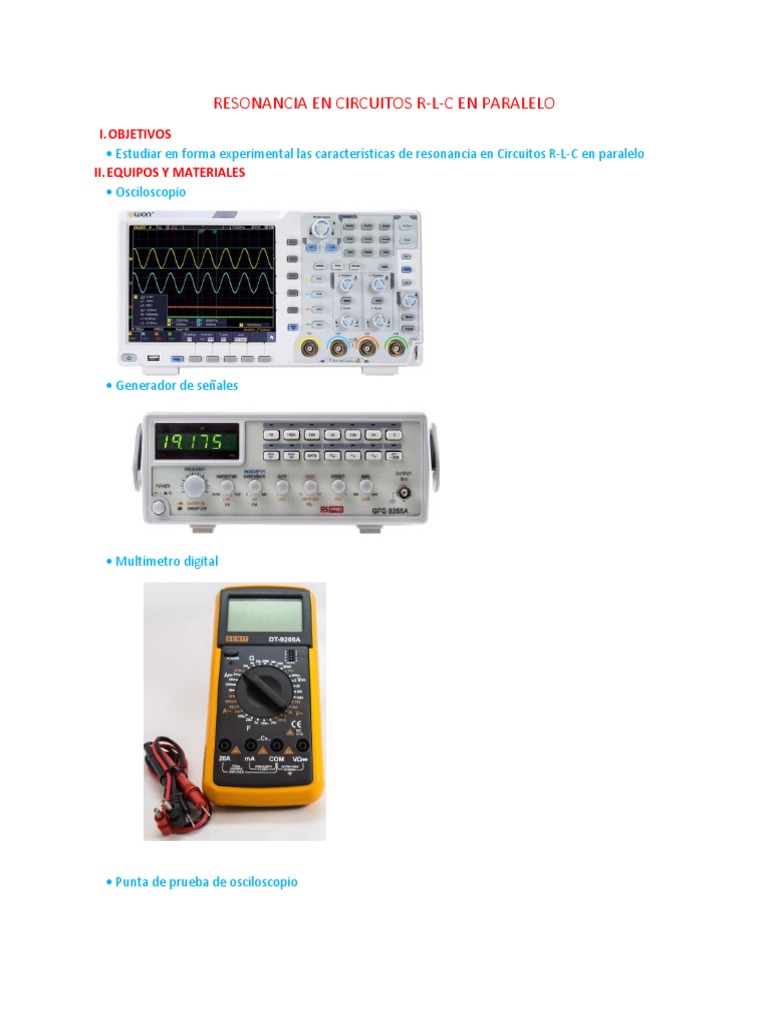

I. OBJETIVOS
Estudiar en forma experimental las características de resonancia en Circuitos R-L-C en paralelo
II. EQUIPOS Y MATERIALES
Osciloscopio
Generador de señales
Multímetro digital
Condensadores de 4.7nF(2)
Luego f0 será:
Los inductores ideales no disipan energía como lo hacen los resistores.Pero en la práctica, el
inductor real presenta una resistencia de devanado que disipa energía.A continuación figura un
modelo práctico (simplificado) de inductor.
R representa las pérdidas en el devanado, cuyo valor generalmente es pequeño pero puede llegar
a varios cientos de ohm.Un modelo más completo contempla además la capacidad parásita o
distribuida debido a la capacidad entre las vueltas del bobinado (Cp en paralelo con el circuito
anterior).
Q=f0/ (f1−f2)
Donde:
f0=frecuencia de resonancia
f1−f2=ancho de banda
IV. PROCEDIMIENTO
1.Para el circuito de la figura 7.1, determine la frecuencia de resonancia.
F resonancia =
2.Implementar el circuito de la figura 7.1.Previamente mida el valor de la resistencia interna de la
bobina.
RL1 (Ω) =
3. Ajustar el generador a una frecuencia de 500Hz, forma de onda sinusoidal y una amplitud de
10Vpp.
4. Medir la tensión en la resistencia y el condensador, llenando la tabla 7.1.
Tabla 7.1
20
10
500
1000
1500
5000
10K
30K
50K
80K
100K
300K
500K
5. Cambiar la resistencia de 1KΩ por una de 100Ω y repetir el paso anterior. Elabore la tabla 7.2.
¿Esto cambia el factor de rechazo del filtro?
Tabla 7.2
20
10
500
1000
1500
5000
10K
30K
50K
80K
100K
300K
500K
Fantiresonancia =
20
10
500
1000
1500
5000
10K
30K
50K
80K
100K
300K
500K
V. CUESTIONARIO
En el circuito paralelo RLC anterior, podemos ver que la tensión de alimentación, V S es común a
los tres componentes, mientras que la corriente de suministro I S consta de tres partes. La
corriente que fluye a través del resistor, I R, la corriente fluye a través del inductor, I L y de la
corriente a través del condensador, I C.
Pero la corriente que fluye a través de cada rama y por lo tanto cada componente será diferente
entre sí y a la corriente de alimentación, I S. La corriente total absorbida de la red no será la suma
aritmética de las tres corrientes de las ramas individuales, sino su suma vectorial.
Al igual que el circuito en serie RLC, podemos resolver este circuito utilizando el método de fasor o
vector pero esta vez el diagrama vectorial a tener la tensión como referencia con los tres vectores
de corriente representa con respecto a la tensión. El diagrama fasor para un circuito RLC en
paralelo se produce combinando juntos los tres fasores individuales para cada componente y la
adición de las corrientes vectorialmente.
Dado que el voltaje a través del circuito es común a los tres elementos de circuito podemos usar
esto como el vector de referencia con los tres vectores de corriente en relación con este dibujadas
en sus ángulos correspondientes. El vector resultante I S se obtiene mediante la suma de dos de
los vectores, I L y I C y luego añadir esta suma al vector restante I r. El ángulo resultante obtenido
entre V y I S será el ángulo de fase de circuitos como se muestra a continuación.
Podemos ver en el diagrama de fasores en el lado de la mano derecha por encima de que los
vectores actuales producen un triángulo rectángulo, formando parte de la hipotenusa I S , eje
horizontal que R y vertical del eje I L - I ç Esperamos que pueda notar entonces, que esta forma
una Current triángulo por lo tanto, y podemos usar el teorema de Pitágoras en este triángulo
actual para obtener matemáticamente la magnitud de las corrientes de las ramas a lo largo del eje
x y el eje y ,y luego determinar la corriente total I S de estos componentes como se muestra.
Triángulo de corriente para un circuito RLC en paralelo
Dado que el voltaje a través del circuito es común a los tres elementos de circuito, la corriente a
través de cada rama se puede encontrar utilizando de Kirchhoff la ley actual, (KCL). Ley o ley de
Kirchhoff unión actual establece que "Introducción de la corriente total de un cruce o nodo es
exactamente igual a la corriente dejando que el nodo", por lo que las corrientes que entran y salen
del nodo "A" anterior se da como:
La nueva unidad para la admisión es el Siemens, abreviado como S, (antigua unidad de mho ℧,
ohmios de a la inversa). Admitancias se suman en ramas paralelas, mientras que la impedancia se
suma en las sucursales de la serie. Pero si podemos tener un recíproco de la impedancia, también
podemos tener un recíproco de la resistencia y la reactancia como impedancia consta de dos
componentes, R y X. A continuación, el recíproco de la resistencia se llama conductancia y el
número inverso de la reactancia se llama Susceptancia.
La conductancia, admisión y Susceptancia
Las unidades usadas para la conductancia , la admisión y susceptancia son todos iguales a saber,
Siemens ( S ), que también puede ser pensado como el recíproco de Ohms u ohm -1 , pero el
símbolo utilizado para cada elemento es diferente y en un componente puro esta se da como:
Admitancia (Y):
Conductancia (G):
Susceptancia (B):
Ahora que tenemos un triángulo admisión, podemos utilizar Pitágoras para calcular las magnitudes
de los tres lados, así como el ángulo de fase como se muestra.
Desde Pitágoras,
Entonces podemos definir tanto la admitancia del circuito y la impedancia con respecto a la
admisión como:
Que nos da un ángulo de factor de potencia de:
Del circuito 1
20
10
500
1000
1500
5000
10K
30K
50K
80K
100K
300K
500K
Del circuito 2
20
10
500
1000
1500
5000
10K
30K
50K
80K
100K
300K
500K
Del circuito 3
20
10
500
1000
1500
5000
10K
30K
50K
80K
100K
300K
500K
4) Dibuje en papel milimetrado las indicaciones de IR, IC e IL, explicando las tendencias y
puntos importantes (BW, W0, W1, W2 y otros).
5) Grafique en un plano complejo las admitancias y explique las tendencias y puntos
importantes.
6) Determine el factor de rechazo (Q) en cada circuito, dibujándolo y mostrando sus
elementos BW y frecuencia de corte.
7) Determine cómo interviene la resistencia en serie interna de la bobina en el circuito en
paralelo (equivalente) y su efecto en el BW.
8) Elabore una tabla comparativa de las particularidades de los circuitos resonantes y anti
resonantes.
Existen diferentes configuraciones tanto serie como paralelo y resonante con pérdidas en la
bobina, circuito resonante con pérdidas en el capacitor y circuito resonante con derivación
inductiva y capacitiva.
El factor de calidad, el ancho de banda y la frecuencia en resonancia son las
características principales para estudiar un circuito de resonancia.
En las configuraciones el factor de calidad, el ancho de banda y la frecuencia de resonancia
tiene que ver entre ellas y depende una de otra.
VII. BIBLIOGRAFIA
http://www.unicrom.com
http://es.wikipedia.org/wiki/Circuito_antiresonante
http://www.unicrom.com/Tut_resonanciaParalelo.asp
http://www.electronicafacil.net/foros/PNphpBB2-viewforum-f-1.html
http://www.electronicafacil.net/circuitos/
http://es.wikipedia.org/w/index.php?title=Resistencia_%C3%B3hmica&action=edit&re
dlink=1
http://es.wikipedia.org/w/index.php?title=Reactancia_capacitiva,_%C3%B3capacitanc
ia&action=edit&redlink=1
