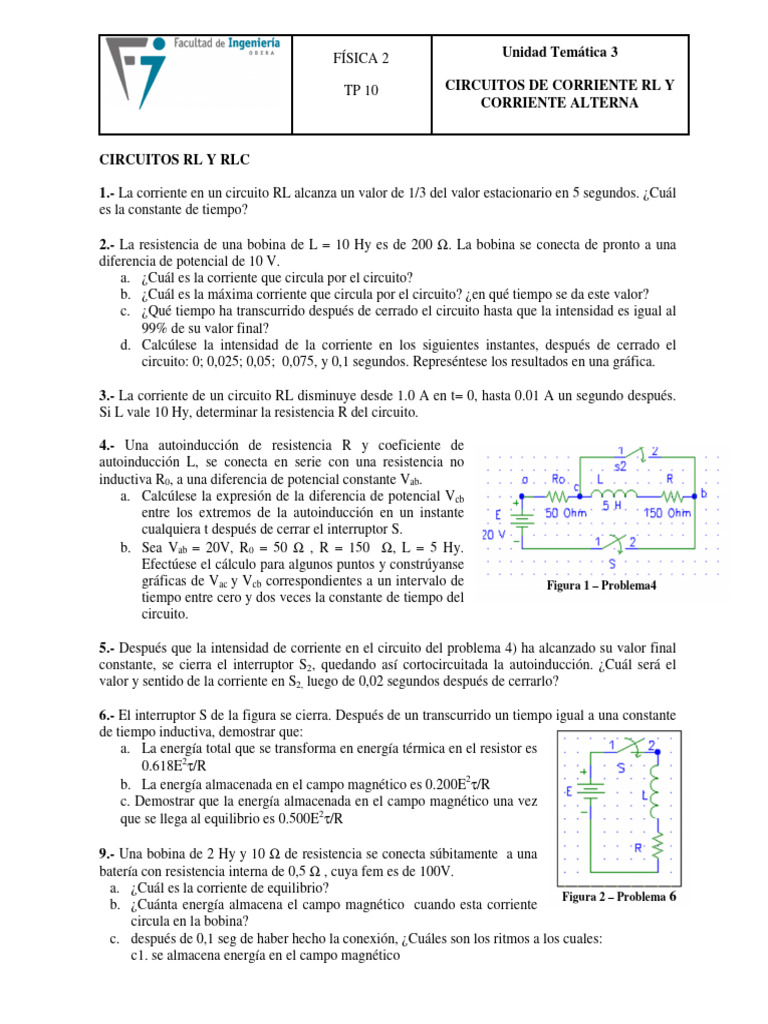

FÍSICA 2 Unidad Temática 3

TP 10 CIRCUITOS DE CORRIENTE RL Y
CORRIENTE ALTERNA

CIRCUITOS RL Y RLC

1.- La corriente en un circuito RL alcanza un valor de 1/3 del valor estacionario en 5 segundos. ¿Cuál
es la constante de tiempo?

2.- La resistencia de una bobina de L = 10 Hy es de 200 Ω. La bobina se conecta de pronto a una

diferencia de potencial de 10 V.
a. ¿Cuál es la corriente que circula por el circuito?
b. ¿Cuál es la máxima corriente que circula por el circuito? ¿en qué tiempo se da este valor?
c. ¿Qué tiempo ha transcurrido después de cerrado el circuito hasta que la intensidad es igual al
99% de su valor final?
d. Calcúlese la intensidad de la corriente en los siguientes instantes, después de cerrado el
circuito: 0; 0,025; 0,05; 0,075, y 0,1 segundos. Represéntese los resultados en una gráfica.

3.- La corriente de un circuito RL disminuye desde 1.0 A en t= 0, hasta 0.01 A un segundo después.
Si L vale 10 Hy, determinar la resistencia R del circuito.

4.- Una autoinducción de resistencia R y coeficiente de

autoinducción L, se conecta en serie con una resistencia no
inductiva R0, a una diferencia de potencial constante Vab.
a. Calcúlese la expresión de la diferencia de potencial Vcb
entre los extremos de la autoinducción en un instante
cualquiera t después de cerrar el interruptor S.
b. Sea Vab = 20V, R0 = 50 Ω , R = 150 Ω, L = 5 Hy.
Efectúese el cálculo para algunos puntos y constrúyanse
gráficas de Vac y Vcb correspondientes a un intervalo de Figura 1 – Problema4
tiempo entre cero y dos veces la constante de tiempo del
circuito.

5.- Después que la intensidad de corriente en el circuito del problema 4) ha alcanzado su valor final
constante, se cierra el interruptor S2, quedando así cortocircuitada la autoinducción. ¿Cuál será el
valor y sentido de la corriente en S2, luego de 0,02 segundos después de cerrarlo?

6.- El interruptor S de la figura se cierra. Después de un transcurrido un tiempo igual a una constante
de tiempo inductiva, demostrar que:
a. La energía total que se transforma en energía térmica en el resistor es
0.618E2τ/R
b. La energía almacenada en el campo magnético es 0.200E2τ/R
c. Demostrar que la energía almacenada en el campo magnético una vez
que se llega al equilibrio es 0.500E2τ/R

9.- Una bobina de 2 Hy y 10 Ω de resistencia se conecta súbitamente a una

batería con resistencia interna de 0,5 Ω , cuya fem es de 100V.
a. ¿Cuál es la corriente de equilibrio?
Figura 2 – Problema 6
b. ¿Cuánta energía almacena el campo magnético cuando esta corriente
circula en la bobina?
c. después de 0,1 seg de haber hecho la conexión, ¿Cuáles son los ritmos a los cuales:
c1. se almacena energía en el campo magnético
 c2. se disipa energía térmica en la resistencia de la bobina.
c3. la batería suministra energía.

10.- Dado un circuito RLC, se sabe que la carga del capacitor antes de cerrar la llave vale Q0. Se
cierra la llave y la verifican oscilaciones amortiguadas.
a.- Formule la ecuación diferencial correspondiente.
b.- Establezca las condiciones iniciales.
c.- ¿Qué relación se debe cumplir entre los valores de R, L y C para que se produzcan oscilaciones?
d.- Realice un análisis de las transformaciones de energía que se producen en el circuito.
e.- Realice una analogía con un sistema masa – resorte –amortiguador, estableciendo equivalencias
entre elementos.

11.- Se conectan en serie un condensador de 0,01 microF, una autoinducción de 0,1 Hy cuya
resistencia es 1000 Ω y un interruptor. El condensador está cargado inicialmente a una diferencia de
potencial de 400 Voltios. Se cierra entonces el interruptor.
a.- Calcular la razón de la frecuencia de la oscilación del circuito a la frecuencia cuando la resistencia
es nula.
b.- Cuánta energía se transforma en calor en el primer ciclo completo?
c.- Cuánta energía se transforma en calor en el tren completo de oscilaciones?
d.- Cuál es la resistencia adicional máxima que puede intercalarse en el circuito antes que la descarga
deje de ser oscilante?

CORRIENTE ALTERNA

1.-Dada la bobina circular de radio 5 cm, de longitud 5 cm y 50000 vueltas se pide: a) expresar la
reactancia inductiva en función de la frecuencia y graficar. b) Si se aplica una tensión a la bobina
v = Vmáx . sen ωt, escribir la expresión de la corriente que circula por ella y graficar ambas
magnitudes en función del tiempo.

2.- Dado un capacitor de 100 µf, se pide a)graficar la reactancia capacitiva en función de la
frecuencia. b) Si se aplica una tensión al capacitor v = Vm . sen ωt, ¿Calcular la corriente que
circula por él y graficar ambas magnitudes en función del tiempo.

3.- La bobina del problema 1 y el capacitor del problema 2 se conecta en serie a una resistencia de
300 Ω. Calcular el valor de la impedancia y construir el diagrama de impedancia.

4.- La bobina del problema 1 se conecta en serie con un resistor de 200 Ω. Se alimenta estos
elementos con una tensión de v = 200 . sen ωt [V] y frecuencia de 50 Hz. Calcular la corriente que
circula por el circuito, la tensión en bornes de los elementos. Graficar las magnitudes en función del
tiempo. ¿qué sucede si la frecuencia es igual a cero?

5.- El capacitor del problema 2 se conecta en serie con un resistor de 200 Ω. Se alimenta estos
elementos con una tensión de v = 200 . sen ωt [V] y frecuencia de 50 Hz. Calcular la corriente que
circula por el circuito, la tensión en bornes de los elementos. Graficar las magnitudes en función del
tiempo. ¿qué sucede si la frecuencia es igual a cero?

6.- Se conecta los elementos del problema 3 a una fuente de tensión de v = 200 . sen ωt [V] y
frecuencia de 50 Hz. Calcular la corriente que circula por el circuito, la tensión en bornes de los
elementos. Graficar las magnitudes en función del tiempo. ¿qué sucede si la frecuencia es igual a
cero?
7.- Se fabrica un calefactor mediante un arrollamiento de N vueltas de alambre de resistividad ρ y
sección A, sobre un tubo de cuarzo de sección exterior igual a B. El calefactor está alimentado por
una fem ε=ε0 sen ωt. Estimar: a) corriente que circula por el circuito b) la energía suministrada por la
fem en 2π/ω.

8.- Se conecta en serie un circuito integrado por una fem alterna (110sen60t), una resistencia de 1000
Ω y una bobina de longitud 10 cm, sección 5 cm2 y 500 vueltas con arrollamiento en el vacío.
Calcular: a) la corriente que circula por el circuito. b) la diferencia de potencial en R, en y en L. c) la
energía suministrada por la fem 2 h.

9.- Al circuito del problema anterior se le agrega una resistencia R= 500 Ω y un capacitor C=2µf
conectados independientemente a los bornes de la fem. Calcular a) las corrientes que circulan por
cada uno de los elementos del circuito. b) la energía suministrada por la fem en 1 h. c) el valor que
debe tener C para que la energía suministrada por la fem se maximice.

10.- Un circuito de CA esta integrado por una R, un C y un L, alimentados por una ε=ε0 cos ωt
Conectarlos de tres maneras diferentes y en cada caso calcular: a) la energía suministrada por la fem
en un t. b) que conexión propondría para que la energía suministrada por la fem en t=2π/ω sea nula

11.- A través de una bobina circular de radio r, N1 vueltas y longitud l fabricada con Cu se conecta a
una fem ε=ε0 sen ωt. Sobre ella pero aislada eléctricamente, se arrolla N2 vueltas de alambres de
acero. Es verdadero o falso que: a) en los extremos de los alambres de acero se produce una fem. b)
la fem en los extremos del alambre de acero depende de N1 y N2

12.- Un circuito integrado por una R, una L y una C es alimentado por una V =V0 sen ωt. Determinar
si es verdadero o falso que: a) la potencia suministrada por la fem depende solo de R b) la potencia
suministrada por la fem es máxima cuando ω = 1
LCR

13.- Una bobina circular de radio R y N vueltas construida con alambres de Cu de sección A, se
conecta a una fem ε=ε0 sen ωt. Estimar energía suministrada por la fem si a la bobina se le conecta en
paralelo una resistencia R.

14.-Un circuito integrado por una R y un C es alimentado por una fem constante, al cabo de un
tiempo t=0,8τ se desconecta la fem y simultáneamente se conecta una L. a) Estimar la energía las
máximas energías almacenadas en C y en L y la energía total disipada por R.

15.- (a) Calcúlese la reactancia de una autoinducción de 10 Hy para las frecuencias de 60 Hz y 600
Hz. (b) Hállase la reactancia de un condensador de 10 µF para las mismas frecuencias. (c) ¿Para qué
frecuencia es la reactancia de una autoinducción de 10 Hy igual a la de un condensador de 10 µF?

16.- En el circuito de la figura 1, la intensidad de corriente está

adelantada 63.4º respecto de la tensión, a la pulsación de ω =
400 rad/seg. Hallar la resistencia R y la caída de tensión en cada
elemento del circuito. Trazar el diagrama vectorial
correspondiente.

17.- Una bobina de resistencia 10 Ω y cuya autoinducción es de Figura 1 – Problema 16

15 mHy se halla conectada en serie con una resistencia de 12 Ω
y un condensador de 200 µF de capacidad, y el conjunto
conectado a una línea de CA de 100 V eficaz y 60 Hz. Calcúlese el voltaje entre los terminales de la
bobina.
¿Qué valores se obtendría si los elementos se conectan en paralelo?

18.- En el circuito de la figura 2, la intensidad de la

corriente está adelantada 50º respecto a la tensión
de la línea. Hallar la resistencia y la caída de
tensión en cada elemento del circuito. Trazar su
correspondiente diagrama de vectores.
¿Cómo quedaría los valores si se conectan la
resistencia y la bobina en paralelo con el capacitor? Figura 2 – Problema 18

19.- En el circuito de la figura 3, hallar: a) las intensidades de

corriente instantánea en cada rama. b) los valores de
corriente eficaz de cada rama y la intensidad total. Construir
el diagrama de vectores correspondiente. Calcular la
impedancia equivalente. El valor de tensión de alimentación
esta dado en valor eficaz y la frecuencia de la red.

20.- La corriente que circula por un circuito serie RLC está Figura 3 – Problema 19
retrasada 30º respecto de la tensión aplicada, el valor máximo de la tensión en la bobina es el doble
de la correspondiente al condensador. VL=10 sen(1000 t)[voltios]. Hallar los valores de L y C
sabiendo que R = 20 Ω.

21.- ¿Cuál debe ser el valor de una inductancia en Hy, tal que al conectarla en serie con una bombilla
de 120 V y 60 W, ésta actúa normalmente cuando la combinación se conecta a un línea de 240 V y
60 Hz. (despreciar la resistencia del inductor y la inductancia de la bombilla)

22.- En el circuito paralelo de la figura 4, un voltímetro

conectado entre los bornes de la resistencia de 3 Ω, indica
una lectura de 45 V. ¿Qué lectura indicará el amperímetro?

23.- La tensión aplicada a un circuito resonante serie RLC es

V=70,7 sen(500t + 30º) y la intensidad que circula vale i =
2,83 sen(500t + 30º). Hallar los valores de R y C si L = 5
mHy.

24.- Un circuito RLC en serie se utiliza en una radio para

sintonizar una estación de FM que transmite en 99.7 MHZ. Figura 4 – Problema 22
La resistencia en el circuito es de 12 Ω y la inductancia es de 1.4µH. ¿Qué capacitancia debe ser
utilizada?

25.- En un circuito RLC en serie, L = 156 mHy, C = 0.2 µF y R = 88 Ω. El circuito se excita con un
generador de Vmax=110V y con una frecuencia variable. Determine:
a. La frecuencia de resonancia del circuito.
b. grafique XL, Xc, R en función de la frecuencia
c. Grafique la intensidad en el circuito, y las tensiones en cada elemento, en función de la
frencuencia.
