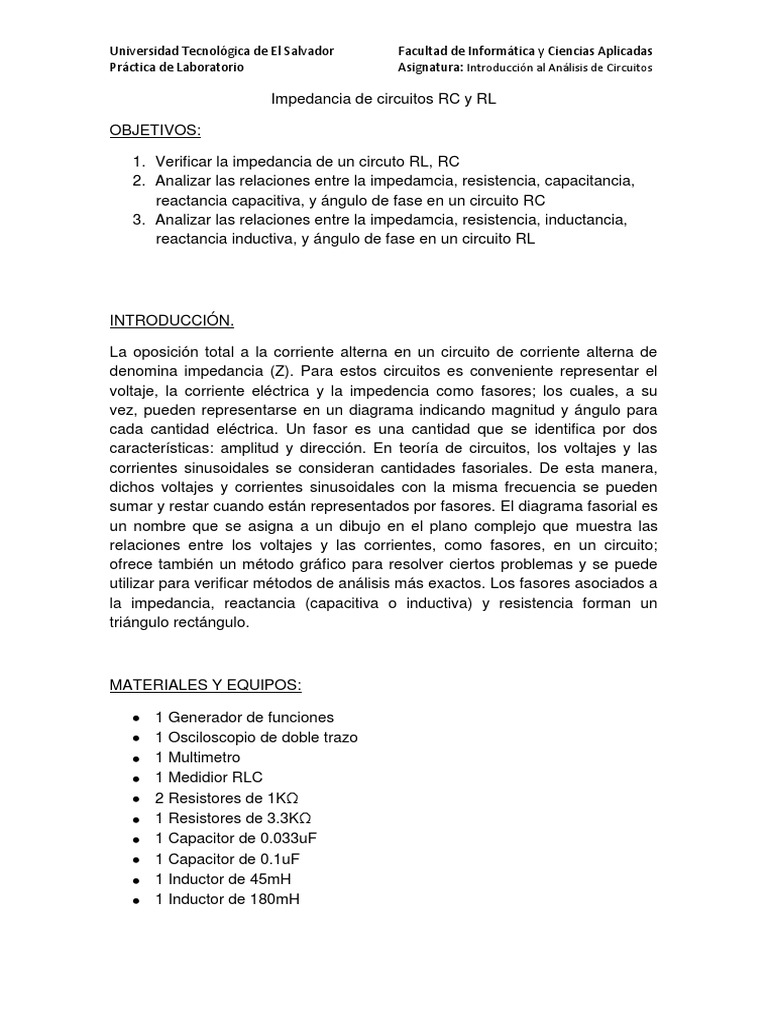

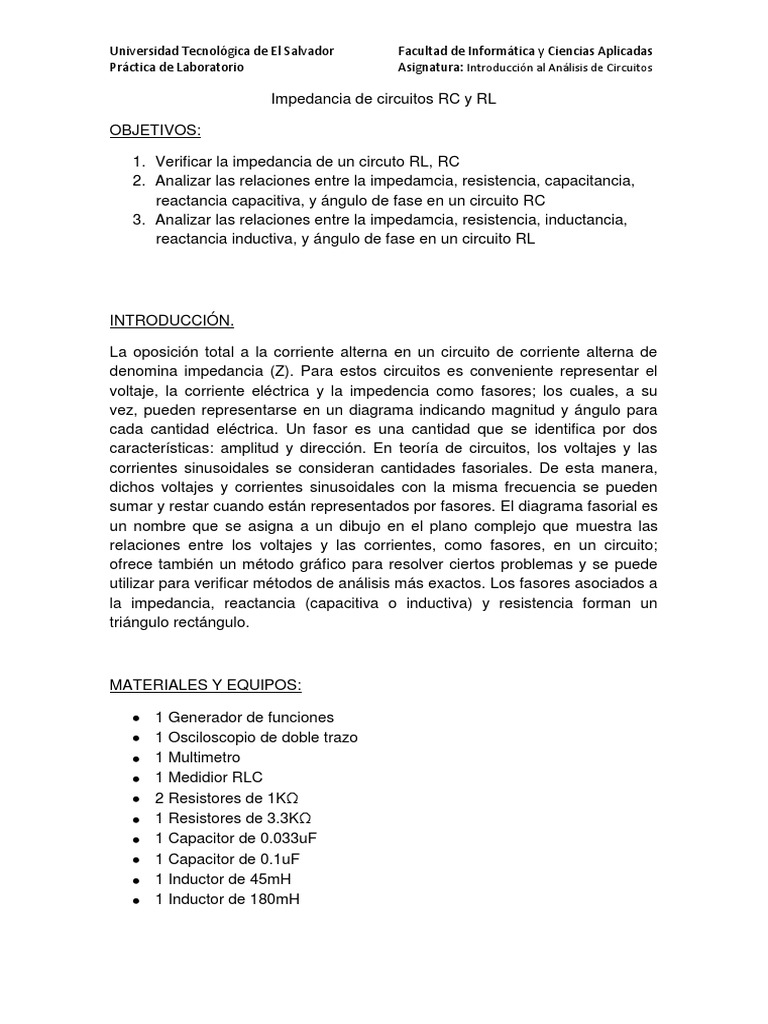

Universidad Tecnológica de El Salvador Facultad de Informática y Ciencias Aplicadas

Práctica de Laboratorio Asignatura: Introducción al Análisis de Circuitos

Impedancia de circuitos RC y RL

OBJETIVOS:

1. Verificar la impedancia de un circuto RL, RC

2. Analizar las relaciones entre la impedamcia, resistencia, capacitancia,
reactancia capacitiva, y ángulo de fase en un circuito RC
3. Analizar las relaciones entre la impedamcia, resistencia, inductancia,
reactancia inductiva, y ángulo de fase en un circuito RL

INTRODUCCIÓN.

La oposición total a la corriente alterna en un circuito de corriente alterna de

denomina impedancia (Z). Para estos circuitos es conveniente representar el
voltaje, la corriente eléctrica y la impedencia como fasores; los cuales, a su
vez, pueden representarse en un diagrama indicando magnitud y ángulo para
cada cantidad eléctrica. Un fasor es una cantidad que se identifica por dos
características: amplitud y dirección. En teoría de circuitos, los voltajes y las
corrientes sinusoidales se consideran cantidades fasoriales. De esta manera,
dichos voltajes y corrientes sinusoidales con la misma frecuencia se pueden
sumar y restar cuando están representados por fasores. El diagrama fasorial es
un nombre que se asigna a un dibujo en el plano complejo que muestra las
relaciones entre los voltajes y las corrientes, como fasores, en un circuito;
ofrece también un método gráfico para resolver ciertos problemas y se puede
utilizar para verificar métodos de análisis más exactos. Los fasores asociados a
la impedancia, reactancia (capacitiva o inductiva) y resistencia forman un
triángulo rectángulo.

MATERIALES Y EQUIPOS:

1 Generador de funciones
1 Osciloscopio de doble trazo
1 Multimetro
1 Medidior RLC
2 Resistores de 1KΩ
1 Resistores de 3.3KΩ
1 Capacitor de 0.033uF
1 Capacitor de 0.1uF
1 Inductor de 45mH
1 Inductor de 180mH
Universidad Tecnológica de El Salvador Facultad de Informática y Ciencias Aplicadas
Práctica de Laboratorio Asignatura: Introducción al Análisis de Circuitos

PROCEDIMIENTO:

Objetivo 1. Verificar la impedancia de un circuto RL, RC

Arme el circuito de la figura 1. Ajuste la salida del generador de funciones para

que entregue una onda sinusoidal de 10 [V] de pico a pico con una frecuencia
de 1 kHz

Figura 1 Circuito RC

Circuito RC.

Mida la amplitud de los voltajes en el resistor y en el capacitor. Recuerde que

es necesario utilizar las funciones ADD e INVERT en el osciloscopio. Con el
voltaje medido en el resistor R1 y el valor de la resistencia calcule y registre la
amplitud de la corriente del circuito. Calcule y registre el valor de la reactancia
capacitiva a partir de las mediciones anteriores. Compare con el valor teórico y
determine el porcentaje de error de exactitud. Calcule y registre el valor de la
impedancia del circuito apoyándose en las mediciones anteriores. Compare
con el valor teórico calculando el porcentaje de error de exactitud.

A partir de la impedancia obtenida con los datos experimentales, determine el

ángulo de desfasamiento. Dibuje en un diagrama fasorial, con las escalas
adecuadas, los fasores de resistencia, reactancia capacitiva e impedancia.
Indique el valor del ángulo de desfasamiento. Repita lo anterior con el capacitor
de 0.1 µF.
Universidad Tecnológica de El Salvador Facultad de Informática y Ciencias Aplicadas
Práctica de Laboratorio Asignatura: Introducción al Análisis de Circuitos

Circuito RL.

Mida el valor de la resistencia con ayuda del multímetro. Arme el circuito de la

figura 2. Ajuste la salida del generador de funciones para que entregue una
onda sinusoidal de 5 V de pico a pico con una frecuencia de 5 kHz.

Figura 2 Circuito RL

Mida la amplitud de los voltajes en el resistor y en el inductor. Recuerde que es

necesario utilizar las funciones ADD e INVERT en el osciloscopio. Con el
voltaje medido en el resistor R1 y el valor de la resistencia calcule y registre la
amplitud de la corriente del circuito. Calcule y registre el valor de la reactancia
inductiva a partir de las mediciones anteriores. Compare con el valor teórico y
determine el porcentaje de error de exactitud. Calcule y registre el valor de la
impedancia del circuito apoyándose en las mediciones anteriores. Compare
con el valor teórico calculando el porcentaje de error de exactitud. A partir de la
impedancia obtenida con los datos experimentales, determine el ángulo de
desfasamiento. Dibuje en un diagrama fasorial, con las escalas adecuadas, los
fasores de resistencia, reactancia inductiva e impedancia. Indique el valor del
ángulo de desfasamiento. Repita lo anterior con el otro inductor.
Universidad Tecnológica de El Salvador Facultad de Informática y Ciencias Aplicadas
Práctica de Laboratorio Asignatura: Introducción al Análisis de Circuitos

PREGUNTAS:

Circuito RC Elabore una tabla donde se indique, para cada capacitor

empleado, las mediciones efectuadas y los cálculos teóricos solicitados.
Incluya un esquema o fotografía de las gráficas obtenidas. Dibuje en un
diagrama fasorial, con las escalas adecuadas, los fasores de resistencia,
reactancia capacitiva e impedancia.

Circuito RL Elabore una tabla donde se indique, para cada inductor

empleado, las mediciones efectuadas y los cálculos teóricos solicitados.
Incluya un esquema o fotografía de las gráficas obtenidas. Dibuje en un
diagrama fasorial, con las escalas adecuadas, los fasores de resistencia,
reactancia inductiva e impedancia.
