DEPARTAMENTO DE ELECTRICIDAD

Ing. DIEGO FERNANDO AGUDELO ERAZO


[Link]@[Link]

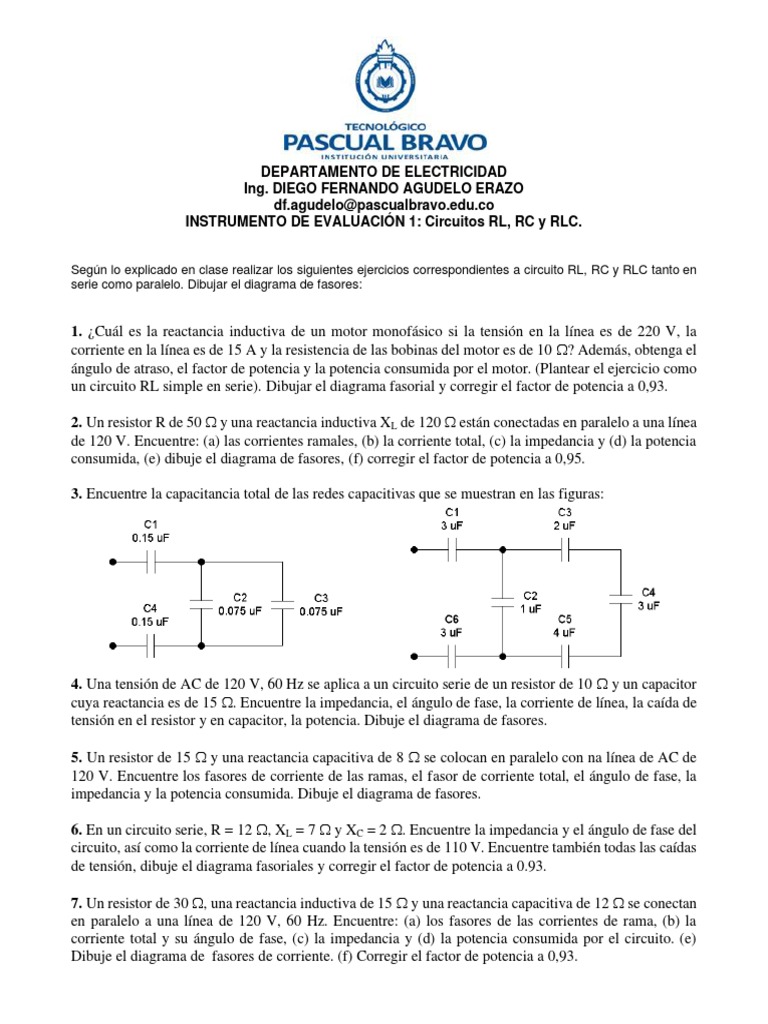

INSTRUMENTO DE EVALUACIÓN 1: Circuitos RL, RC y RLC.

Según lo explicado en clase realizar los siguientes ejercicios correspondientes a circuito RL, RC y RLC tanto en
serie como paralelo. Dibujar el diagrama de fasores:

1. ¿Cuál es la reactancia inductiva de un motor monofásico si la tensión en la línea es de 220 V, la


corriente en la línea es de 15 A y la resistencia de las bobinas del motor es de 10 ? Además, obtenga el
ángulo de atraso, el factor de potencia y la potencia consumida por el motor. (Plantear el ejercicio como
un circuito RL simple en serie). Dibujar el diagrama fasorial y corregir el factor de potencia a 0,93.

2. Un resistor R de 50  y una reactancia inductiva XL de 120  están conectadas en paralelo a una línea
de 120 V. Encuentre: (a) las corrientes ramales, (b) la corriente total, (c) la impedancia y (d) la potencia
consumida, (e) dibuje el diagrama de fasores, (f) corregir el factor de potencia a 0,95.

3. Encuentre la capacitancia total de las redes capacitivas que se muestran en las figuras:

4. Una tensión de AC de 120 V, 60 Hz se aplica a un circuito serie de un resistor de 10  y un capacitor


cuya reactancia es de 15 . Encuentre la impedancia, el ángulo de fase, la corriente de línea, la caída de
tensión en el resistor y en capacitor, la potencia. Dibuje el diagrama de fasores.

5. Un resistor de 15  y una reactancia capacitiva de 8  se colocan en paralelo con na línea de AC de


120 V. Encuentre los fasores de corriente de las ramas, el fasor de corriente total, el ángulo de fase, la
impedancia y la potencia consumida. Dibuje el diagrama de fasores.

6. En un circuito serie, R = 12 , XL = 7  y XC = 2 . Encuentre la impedancia y el ángulo de fase del


circuito, así como la corriente de línea cuando la tensión es de 110 V. Encuentre también todas las caídas
de tensión, dibuje el diagrama fasoriales y corregir el factor de potencia a 0.93.

7. Un resistor de 30 , una reactancia inductiva de 15  y una reactancia capacitiva de 12  se conectan


en paralelo a una línea de 120 V, 60 Hz. Encuentre: (a) los fasores de las corrientes de rama, (b) la
corriente total y su ángulo de fase, (c) la impedancia y (d) la potencia consumida por el circuito. (e)
Dibuje el diagrama de fasores de corriente. (f) Corregir el factor de potencia a 0,93.
