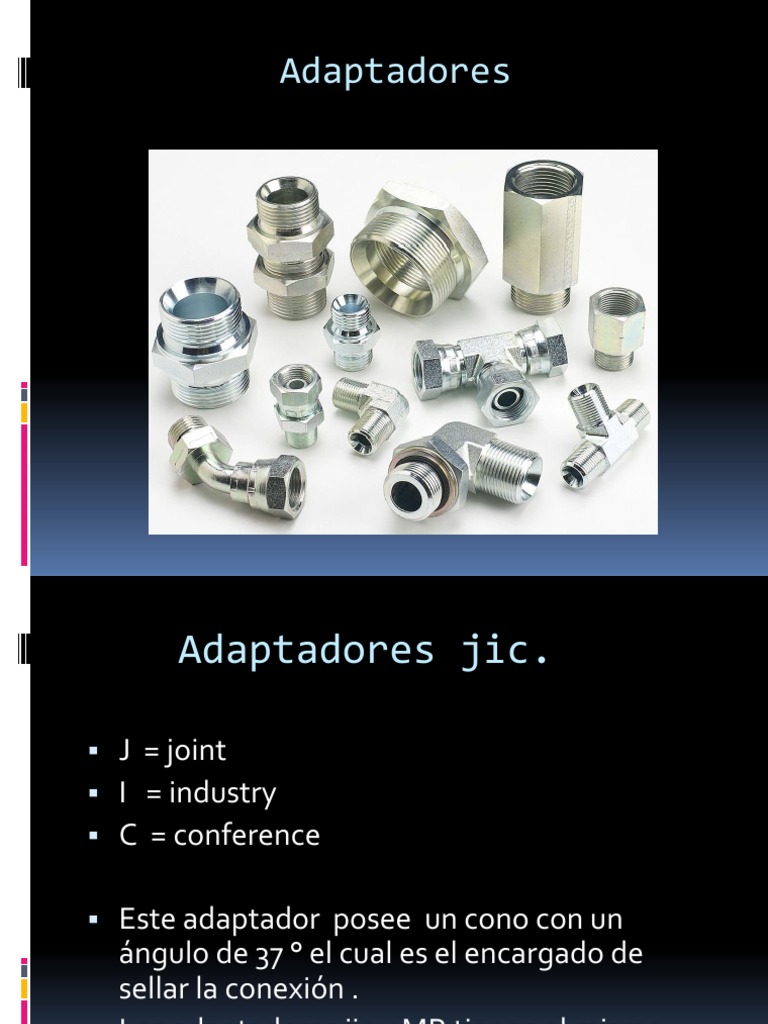

Adaptadores

Adaptadores jic.

▪ J = joint
▪ I = industry
▪ C = conference

▪ Este adaptador posee un cono con un

ángulo de 37 ° el cual es el encargado de
sellar la conexión .
▪ Los adaptadores jic y MB tienen el mismo
paso de hilo.
Imagen de tapón de rosca jic.
Diferentes medidas de jic.
Tabla adaptadores jic
Size Dash Torque (N/m) H.P.P
Ø 7/16” 4 14 20G
Ø 1/2” 5 19
Ø 9/16” 6 23 18G
Ø 5/8” 7 25
Ø 3/4” 8 30 16G
Ø 7/8” 10 35 14G
Ø 1 -1/16” 12 41 12G
Ø 1 -3/16” 14 47
Ø 1 -5/16” 16 52 12G
Ø 1 -5/8” 20 60 12G
Ø 1 -7/8” 24 69 12G
Ø 2-1/2” 32 80
Designación Adaptador jic

▪ MJ = Macho, jic.

▪ F j x = Hembra, Jic, giratorio.

▪ FJ = Hembra , jic. (Adaptador)

(generalmente usadas en reducciones y
amplificadores).
FJ Y FJX
 Adaptadores MB

▪ Estos adaptadores poseen el mismo paso de

hilos que los adaptadores Jic. La única
diferencia es el tipo de sellado por O´ring que
posee este .

▪ Al adaptador hembra para este tipo de hilo

se le denomina FB
Fotografía Adaptador FB y MB

REBAJE PARA SELLADO

CON O´RING
Adaptadores BSP y BSPP.
▪ B = British
▪ S = Standard
▪ P = Pipe

▪ Cuando poseen cara Cónica se designan

“BSP”
▪ Cuando poseen cara plana se designan
“BSPP”
Diferencias entre BSPP y BSP.

CARA PLANA CARA CONICA

Aplicación de la conicidad
 Sellado por cono interior

▪ Estos adaptadores BSP, al contar con su cara

cónica pueden conectarse o acoplarse a este
tipo de adaptador BSP hembra el cual cuenta
con una conicidad en su interior .

▪ El sellado de esta conexión es atravéz de la

forma cónica de ambos , no por el sello
bonder, Oring o canal de Oring.
 Tipos de sellos

▪ Estos adaptadores cuentan con 3 tipos de

sellos utilizados comúnmente.

▪ Sello Bonder

▪ O´ring y golilla

▪ Canal de Oring
Sello Bonder
Sello por golilla y Oring
BSP con canal de Oring.
Tipos de superficie de
sellado.
SUPERFICIE PLANA SUPERFICIE SELLO BONDER CANAL DE ORING
 Tipos de Sellado

▪ Sello Bonder: Es utilizado cuando el

adaptador posee la superficie con una
pequeña conicidad.

▪ Oring golilla: Es utilizado cuando la

superficie de contacto es totalmente plana.

▪ Canal de Oring: Es utilizado cuando el

adaptador lleva una canal en su base, donde
posteriormente ira introducido el O 'ring.
 Tabla adaptadores BSP.

Size Dash Ø Macho Ø Hembra H.P.P

Ø 1/8” 2 3/8” 11/32” 26G
Ø 1/4” 4 17/32” 15/32” 19G
Ø 3/8” 6 21/32” 19/32” 19G
Ø 1/2” 8 13/16” 3/4” 14G
Ø 5/8” 10 29/32” 13/16” 14G
Ø 3/4” 12 1 -1/32” 31/32” 14G
Ø 1” 16 1 -11/32” 1 -7/32” 11G
Ø 1 -1/4” 20 1 -21/32” 1 -17/32 11G
Ø 1 -1/2” 24 1 -7/8” 1 -25/32” 11G
Ø 2” 32 2-11/32” 2-7/32”
 Adaptador For

▪ Cuentan con una canal de O´ring en su cara

(punta del hilo).

▪ Para efectuar el sello de estos adaptadores,

se debe poseer una superficie plana.

▪ El adaptador F for x (Hembra, for, giratoria).

En el interior de esta cuenta con una
superficie plana la cual sella con el adaptador.
Adaptadores For
Adaptador F For x
 Tabla Adaptadores For

Dash Ø Exterior Ø Interior H.P.P

4 Ø 9/16” Ø ½” 18G
6 Ø 11/16” Ø 5/8” 16G
8 Ø 13/16” Ø 3/4” 16G
10 Ø 1” Ø 15/1”6 14G
12 Ø 1 -3/16” Ø 1 -1/8” 12G
16 Ø 1 -7/16” Ø 1 -11/32” 12G
20 Ø 1 -11/16” Ø 1 -19/32” 12G
24 Ø 2” Ø 1 -29/32”
 Adaptadores NPT ó MP

▪ N = National
▪ P = Pipe
▪ T = Tapered

▪ Estos adaptadores son conocidos por su hilo

cónico, los cuales se denominan “NPT ó
MP” y a las hembra se les denomina con la
sigla “FP”
Adaptadores N.P.T
Tabla Adaptadores N.P.T
Dash Ø Exterior Ø Exterior Ø Interior Ø Interior H.P.P
mm mm

2 Ø 13/32” Ø 10.3 Ø 23/64” Ø 9,1 28G

4 Ø 35/64” Ø 13.9 Ø 15/32” Ø 11,9 18G
6 Ø 43/64” Ø 17 Ø 19/23” Ø 15,9 18G
8 Ø 27/32” Ø 21,5 Ø 3/4” Ø 19,05 14G
12 Ø 1 -1/16” Ø 27 Ø 61/64” Ø 24,2 14G

16 Ø1 -5/16” Ø 33,3 Ø 1 -13/642 Ø 30,6 11G

20 Ø1 -43/64” Ø 42,5 Ø 1 -17/32” Ø 39 11G

24 Ø 1 -29/32” Ø48,5 Ø 1 -25/32” Ø 45,2 11G

32 Ø 2-3/8” Ø60,3 Ø2-1/4” Ø 57,1 11G

 Adaptador Métrico

▪ Este tipo de adaptador posee un hilo métrico

y la forma de reconocimiento es la siguiente:

▪ Se mide el diámetro del adaptador y se

verifica la cantidad de hilos por pulgada de
este.
▪ Al medir la hembra se debe sumar el paso del
hilo.
 Adaptador Métrico
MACHO Ø EXTERIOR Ø INTERIOR
M12 x 1,5 12.0 10,5
M 14x 1,5 14.0 12,5
M 16x 1,5 16.0 14,5
M 18x 1,5 18.0 16,5
M 20x 1,5 20,0 18,5
M 22x 1,5 22,0 20,5
M 24x 1,5 24,0 22,5
M26 x 1,5 26,0 24,5
M30 x 2,0 30,0 28,0
M36 x 2,0 36,0 34,0
M42 x 2,0 42,0 40,0
M45 x 2,0 45,0 43,0
M52 x 2,0 52,0 50,0
 Adaptadores FL(Flange)
▪ Estos adaptadores se encuentran divididos
en dos categorías:

▪ Código “61” serie 3000 (Liviana)

▪ Código “62” serie 6000 (Pesada)

▪ Estos se identifican solo por el diámetro

exterior del plato o el diámetro interior de la
brida.
Adaptador FL - FLH.

Ø Plato
Brida

Ø BRIDA
Tabla de Código “61” serie
3000 (Liviana)
Designación Ø Exterior del Plato

8FL Ø 30,2 mm

12FL Ø 38,1 mm

16FL Ø 44,5 mm

20 FL Ø 50,8 mm

24FL Ø 60,5 mm

32 FL Ø 71,5 mm
Tabla de Código “62” serie
6000 (Pesada)
Designación Ø Exterior del Plato

8 FLH Ø 31,8 mm

12 FLH Ø 41,4 mm

16 FLH Ø 47,8 mm

20 FLH Ø 54,1 mm

24 FLH Ø 63,5 mm

32 FLH Ø 79,5 mm
 Adaptadores Orientables

▪ Este tipo de adaptadores se ocupan en los

hilos BSP y MB los cuales pueden
encontrarse en 45° y 90°.

▪ La función de su rosca es facilitar la

instalación y posición final de este.
Adaptador orientable
 TEE
▪ Estas se pueden encontrar de diferentes
tipos y se pueden pedir con tuerca al centro o
con tuerca lateral.

▪ Siempre el ultimo hilo es el centro

▪ La manera de identificación es la siguiente:

 TEE
12 MJ-12 FJX-12MJ

1 2

3
 Adaptadores de Líneas
▪ Todo tipo de adaptador se puede fabricar según
el requerimiento de la persona a no ser que estos
sean adaptadores de líneas. Como por ejemplo:

▪ MJ – MB
▪ MJ – BSP
▪ MJ – MP
▪ MJ – MJ
▪ MB – FOR
▪ MB – MB
▪ FOR – FOR
 Chicagos
Las conexiones chicago se usan comúnmente
para redes de aire y de agua, y su sellado se
produce atravez de un sello de goma.

Dentro de los chicagos se encuentran 3 tipos

usados comúnmente, estos pueden ser con
hilo NPT o BSP.

▪ Chicago HI = Hilo interior ( de 1/2” hasta 1”)

▪ Chicago He =Hilo exterior ( de 1/2” hasta 1”)
▪ Chicago con Espiga (de 1” , 3/4” y 1/2”)
Sello de Chicago
 Tipos de chicago

ESPIGA HILO INTERIOR HILO EXTERIOR

FIN
Solo se aceptan criticas
constructivas.
