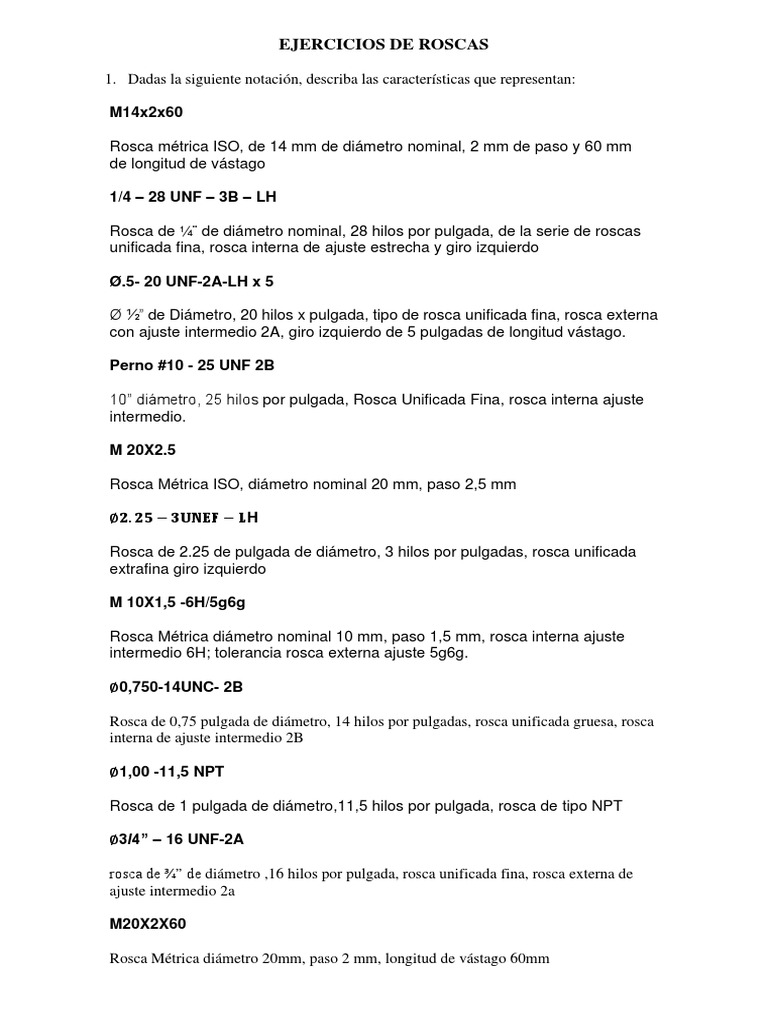

M14x2x60
1/4 – 28 UNF – 3B – LH
Ø.5- 20 UNF-2A-LH x 5
10” diámetro, 25 hilos por pulgada, Rosca Unificada Fina, rosca interna ajuste
intermedio.
M 20X2.5
∅𝟐. 𝟐𝟓 − 𝟑𝐔𝐍𝐄𝐅 − 𝐋H
M 10X1,5 -6H/5g6g
Rosca Métrica diámetro nominal 10 mm, paso 1,5 mm, rosca interna ajuste
intermedio 6H; tolerancia rosca externa ajuste 5g6g.
∅0,750-14UNC- 2B
Rosca de 0,75 pulgada de diámetro, 14 hilos por pulgadas, rosca unificada gruesa, rosca
interna de ajuste intermedio 2B
∅3/4” – 16 UNF-2A
rosca de ¾” de diámetro ,16 hilos por pulgada, rosca unificada fina, rosca externa de
ajuste intermedio 2a
M20X2X60
Rosca Métrica ISO de diámetro 10mm, paso 1.5 mm, rosca interna de ajuste
intermedio 6H
∅7/8” -9 UNC-LH
7/8¨de diámetro, 9 hilos por pulgada, rosca unificada gruesa, giro izquierdo.
𝟑
∅ ¨ − 𝟏𝟎 − 𝑼𝑵𝑪 − 𝟐𝑨 − 𝑫𝒐𝒃𝒍𝒆 − 𝟐 ½
𝟒
M16x2x5gx25
Sistema Métrico, diámetro 16mm, con paso 2mm, tornillo con rosca externa
ajuste 5g, 25mm longitud de vástago.
𝟑
∅ ¨ − 𝟏𝟎 − 𝑨𝑪𝑴𝑬 − 𝟐𝑨 − 𝑳𝑯 − 𝑫𝑶𝑩𝑳𝑬 − 𝟑/𝟒
𝟒
Rosca del Sistema Ingles de ¾” de diámetro, 10 hilos por pulgada, Rosca del
tipo ACME, rosca externa de ajuste medio 2A,de giro izquierdo doble entrada
de ¾ de longitud del vástago
M20X1.5X6HX35
1. Determinar cuál es el tipo de ajuste, así como los respectivos juegos o aprietes y
tolerancia de la unión de los elementos 3 y 1 que aparecen en la Figura l
SOLUCION:
ɸ31H6/d7
ɸ31H6
31 y H : DI=0
DS= T+DI=0,016
CM=31+0.016=31.016
Cm=31+0= 31
ɸ31d7
31 y d : DS=-0.080
cM=31-0.080=30.920
Ajuste Juego
Ta= JM – Jm=0.121-0.08=-0.041
2. Describir las características de los elementos roscados 3 y 6 que aparecen en la Figura l
SOLUCION:
M31X2-6g-28
Sistema Métrico diámetro 31mm, 2 mm de paso,Tornillo roscado externo, ajuste
medio, 28 mm longitud del vástago
M31X2-6H-24
Sistema Métrico diámetro 31, 2 mm de paso,Tuerca roscado interno, ajuste medio, 24
mm longitud del vástago
Tipo de roscas
Las roscas
de perfil trapezoidal, se emplean para elementos que han de realizar el movimiento de
desplazamiento reiteradamente. Típicamente se emplean para convertir giros en
desplazamientos y viceversa. Un ejemplo muy común se emplea en taburetes de altura
regulable. La norma DIN 103 establece una normalización de este tipo de roscas, con
ángulo de 30º en el perfil del filete. Se denominan mediante el símbolo “Tr” el diámetro
nominal, el signo “x” y el paso. Si tiene más de un hilo se continua escribiendo la letra
“P” y la dimensión (coeficiente entre el paso y el número de hilos) en mm.
Este mismo tipo de perfil pero con los bordes redondeados constituye la rosca con perfil
redondo que se indica con el símbolo “Rd” en vez de “Tr”
En tornillería común, para uniones fijas, se emplea la rosca métrica ISO, definida por la
UNE17-701 y normalizada por la UNE 17-702. Se muestra en la figura 4 el perfil para un
diámetro de rosca nominal d y un paso p. El parámetro h es la altura del triángulo
primitivo formado por los encuentros de las caras laterales de los filetes. La
denominación se hace mediante la letra “M” seguida del diámetro nominal en
milímetros. Si el paso no es el grueso se escribe el símbolo “x” y el paso también en
mm. Finalmente, si es necesario, se emplea la inscripción UNE 17-702.
En la norma UNE 17-703 se seleccionan aún más las dimensiones de las roscas métricas
para su aplicación en tornillería.
Otro tipo de perfil de rosca común es la rosca cortante en la que el filete tiene sección
casi triangular. Se emplea en carpintería, tanto de madera como de aluminio, en todos
aquellos usos en que el propio tornillo aterraja el material base. En la norma UNE 17-
008 se recomienda el empleo de unos diámetros nominales y los correspondientes
diámetros interiores, pasos y anchuras del canto del filete. Este tipo de rosca se indica
con el símbolo “Rc” seguido del diámetro nominal y si es necesario la indicación de la
mencionada norma.
La designación el general de una rosca se realiza con la abreviatura del tipo de rosca
(Tr, Rd, M, Rc, W u otros) y el diámetro nominal. A continuación, si es necesario, se
indican el paso de hélice o paso de rosca en mm (procedido o no de la letra “L”), el paso
del perfil también en mm (precedido de la letra “P”), el sentido de la hélice (RH o LH) si
no figura se supone que es RH, la clase de tolerancia, longitud (“S” para corta, “L” larga
y “N” normal) y el número de hilos.
Las diferencias se basan en la forma de los filetes que los hacen más apropiados para una u otra tarea, las
roscas indicadas son las más utilizadas en elementos de unión.
En la figura siguiente se aprecian varias formas de roscas, los filetes triangulares son utilizados en pernos y
tuercas, los filetes redondos son utilizados en uniones rápidas de tuberías, finalmente las roscas rectangulares
en general se utilizan para ejercer fuerza en prensas.
Tipo de ocho hilos. SN. En esta serie hay ocho hilos por pulgada
todos los diámetros desde 1 a 6 pulgadas. Esta serie es
recomendada para las uniones de cañerías, pernos de pistón y
otros cierres donde se establece una tensión inicial en el elemento
de cierre para resistir presión de vapor, agua, etc.
Serie de doce filetes; 12UN y 12N. Esta serie tiene doce hilos por
pulgada para diámetros que van de ½ a 6 pulgadas. Los tamaños
de ½ a 1 ¾ pulgadas se usan en calderería.
Rosca acmé.
Rosca cuadrada.
