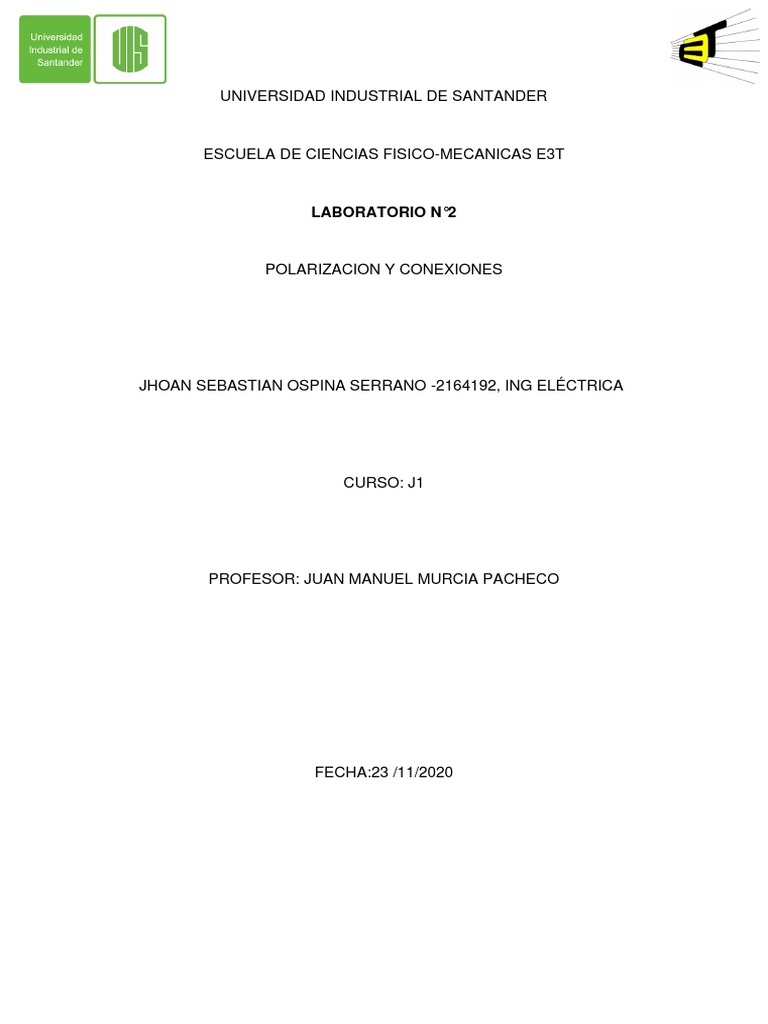

UNIVERSIDAD INDUSTRIAL DE SANTANDER

ESCUELA DE CIENCIAS FISICO-MECANICAS E3T

LABORATORIO N°2

POLARIZACION Y CONEXIONES

JHOAN SEBASTIAN OSPINA SERRANO -2164192, ING ELÉCTRICA

CURSO: J1

PROFESOR: JUAN MANUEL MURCIA PACHECO

FECHA:23 /11/2020
INTRODUCCION

Los laboratorios para ensayos de motores eléctricos que se utilizan para verificación de
cumplimientos de parámetros mecánicos y eléctricos son desarrollados bajo el cumplimiento
de estándares reconocidos que especifican condiciones ambientales, eléctricas y de
organización a cumplir en los laboratorios. De manera tal, que los resultados obtenidos tengan
sustento (además de procedimientos de prueba) bajo condiciones controladas, valorando así
los resultados de las pruebas.
El presente trabajo especifica qué condiciones deben ser cumplidas para la implementación
del laboratorio de máquinas eléctricas de la Escuela de Ingeniería Eléctrica, además
considera especificar las características técnicas de los equipos a utilizar para el desarrollo
de ensayos de motores eléctricos hasta de 100 Hp.
OBJETIVO GENERAL
- Considerar una propuesta de diseño para la implementación del laboratorio de ensayo
de máquinas eléctricas de la Escuela de Ingeniería Eléctrica, especificando
procedimientos y normas a aplicar para la construcción del laboratorio y los
procedimientos a desarrollar para ejecutar las pruebas de máquinas eléctricas.

OBJETIVOS ESPECIFICOS

- Conectar la polaridad de los bornes para tener una conexión elevadora y una
reductora.
- Determinar todos los tipos de conexiones (elevador- reductor) que se puedan dar con
los transformadores monofásicos.
MARCO TEORICO

Es un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito

eléctrico de corriente alterna, manteniendo la potencia. La potencia que ingresa al
equipo, en el caso de un transformador ideal, es igual a la que se obtiene a la salida.
Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de
su diseño y tamaño, entre otros factores.
La polaridad indica los polos positivos o negativos de los terminales del transformador
en un determinado instante.
Para un transformador monofásico, estos se marcan con H1, H2 en el primario y X1,
X2, X3 en el secundario. Si es trifásico se marca H1, H2, H3 en el primario y X1, X2,
X3, X0 en el secundario, siendo X0 el neutro.

Existen dos tipos de polaridades que puede tener el transformador: polaridad aditiva
y sustractiva. En la aditiva H1 y X1 marcan de forma diagonal entre primario y
secundario. En la sustractiva H1 y X1 se marcan de forma adyacente.
Para poder determinar la polaridad de los transformadores se conecta una fuente en
el primario. Luego un cable puente entre los terminales adyacentes de primario y
secundario. Mientras que en los terminales adyacentes restantes se conecta un
voltímetro. Se considera polaridad aditiva si el voltaje registrado es mayor que la
fuente, y sustractivo si es menor.

La importancia de marcar la polaridad, es para poder conectar los transformadores en

paralelo (esto evita cortocircuitos por flujo contrarios de corriente) o para poder
utilizarlos adecuadamente como autotransformadores.
 PRUBEAS REALIZADAS

POLARIDAD BORNES 1 Y 6
POLARIDAD BORNES 7 Y 8
POLARIDAD BORNES 3 Y 4
CONEXIÓN PRIMARIO EN SERIE Y SECUNDARIO EN PARALELO
