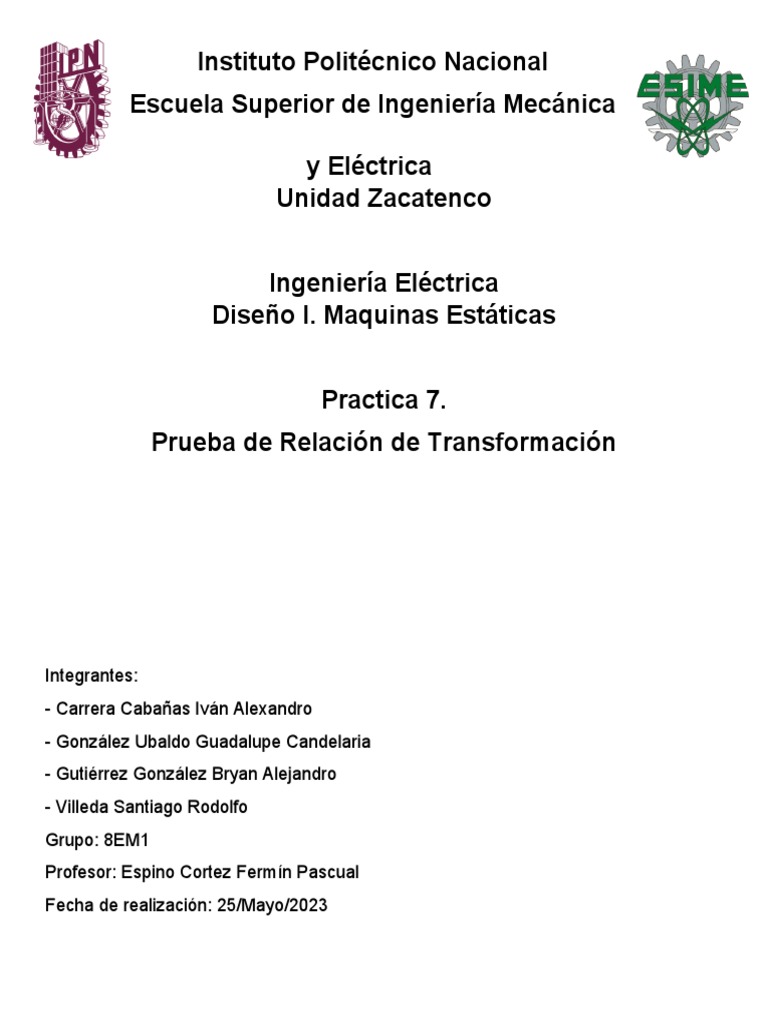

Instituto Politécnico Nacional

Escuela Superior de Ingeniería Mecánica

y Eléctrica
Unidad Zacatenco

Ingeniería Eléctrica
Diseño I. Maquinas Estáticas

Practica 7.
Prueba de Relación de Transformación

Integrantes:
- Carrera Cabañas Iván Alexandro
- González Ubaldo Guadalupe Candelaria
- Gutiérrez González Bryan Alejandro
- Villeda Santiago Rodolfo
Grupo: 8EM1
Profesor: Espino Cortez Fermín Pascual
Fecha de realización: 25/Mayo/2023
Calificación: ____________

1
 Objetivos
- Comprender la relación de transformación que existe en un transformador.
- Realizar pruebas de transformación a los devanados del transformador
- Realizar los diagramas de conexión para las pruebas.
- Comprender los pasos previos a la realización de la prueba de relación de transformación.

INTRODUCCION TEORICA
La prueba de relación de transformación tiene como objetivo verificar la polaridad y la relación de
transformación de los devanados de un transformador, transformador, para asegurar que no existe
corto-circuitos entre espiras ni errores en las conexiones de boquillas y cambiadores de
derivaciones.
La importancia en las pruebas de relación de transformación, es que se realizan en transformadores
para verificar confirmar la relación de transformación entre el voltaje primario y el voltaje secundario
del transformador. Estas pruebas son importantes para garantizar el correcto funcionamiento del
transformador y para detectar posibles fallas o desviaciones en la relación de transformación.
A continuación presentamos algunos pasos a tener el cuenta para poner en practica las pruebas.
Preparación:
Verificar que el transformador esté desconectado de la red eléctrica y que todas las conexiones
estén seguras. Medir y registrar los valores nominales del voltaje primario y secundario del
transformador.
Prueba de relación de transformación:
Aplicar un voltaje de referencia al devanado primario del transformador, utilizando un equipo de
prueba adecuado (como un generador de voltaje o un equipo de inyección de corriente). Medir el
voltaje en el devanado secundario utilizando un voltímetro o un equipo de medición de voltaje
apropiado. Registrar los valores medidos del voltaje primario y secundario.
Cálculo de la relación de transformación:
Calcular la relación de transformación dividiendo el valor medido del voltaje secundario entre el valor
medido del voltaje primario.
Comparar el resultado del cálculo con la relación
de transformación nominal del transformador. Si
hay una diferencia significativa, puede indicar una
desviación en la relación de transformación del
transformador.
Es importante tener en cuenta que las pruebas de
relación de transformación deben realizarse
siguiendo los procedimientos y las normas
aplicables, y utilizando equipos de prueba
calibrados y confiables.
2
FIG 1. Material presente en la práctica
¿Cómo se realiza?
La presente especificación está referida al método del puente para conocer la relación ya que es el
método más preciso de los 3 y no se requiere de un segundo transformador de condiciones idénticas
al de prueba, por lo que esta prueba se aplica
fácilmente en el campo.

La relación de transformación es el número de

vueltas que lleva el devanado de alta tensión
contra el número de vueltas del devanado de baja
tensión. Para los transformadores que tienen
cambiador de derivaciones (tap´s) para cambiar
su relación de voltaje la relación de
transformación se basa en la comparación entre
el voltaje nominal de referencia del devanado
respectivo contra el voltaje de operación o % de
FIG 2. CONEXIONES EN LA RELACION
voltaje nominal al cual TRANSFORMACION

está referido. La relación de transformación de éstos transformadores se deberá determinar para

todos los tap´s y para todo el devanado.
Para la medición con el TTR se debe seguir el circuito básico. La tolerancia para la relación de
transformación, medida cuando el transformador está sin carga debe ser de ± 0.5% en todas sus
derivaciones.

La nomenclatura de las bobinas

Prácticamente todos los transformadores tienen como norma estándar llevar en sus bobinas
primarias las siglas:
H1-H2 (transformadores monofásicos)
H1-H2-H3 (transformadores trifásicos)
Por otro lado, en las salidas de las bobinas secundarias, también de forma estandarizada, se suelen
encontrar las siglas:
X1-X2 (transformadores monofásicos)
X1-X2-X3 (transformadores trifásicos)
Sabiendo esto, ya podremos interpretar correctamente mejor los resultados del tipo de polaridad de
un transformador.
Polaridad aditiva: cuando las siglas H1 de la bobina primaria coinciden con las siglas X1 de la bobina
secundaria, hablamos de un transformador de polaridad aditiva. Este será el caso de la mayoría de
los transformadores.

3
Polaridad sustractiva: se da cuando las siglas H1 de la bobina primaria se encuentran de forma
adyacente al terminal de salida de la bobina secundaria con las siglas X1.

Normativa
-IEEE C57.12.90-1993 “IEEE Standard test code for liquid – inmersed distribución, power, and
regulating transformers and IEEE guide for short – circuit testing of distribution and power
transformers”.
-NMX-J-116-1996-ANCE “Transformadores de distribución tipo poste y tipo subestación”

Conclusiones:
Durante el desarrollo de la práctica de prueba de relación de transformación se comprendió y evaluó
la relación generada de las espiras internas en el cambio del voltaje en los devanados. Además de la
realización y comprensión de diagramas de conexión tanto para pruebas en baja como en alta
tensión, se pudo determinar con precisión las características y el rendimiento de los devanados.
Durante el desarrollo de la práctica, se observaron los pasos a seguir en el proceso de prueba,
desde la preparación y conexión de los equipos hasta la interpretación de los datos obtenidos. Esto
permitió obtener resultados confiables y precisos, así como identificar posibles fallas o
irregularidades en el funcionamiento de los transformadores.
Además, se pudo apreciar la importancia de cumplir con las normativas y estándares establecidos
para las pruebas de relación de transformación. Estas normativas aseguran la seguridad de los
operadores y la calidad de los resultados obtenidos, garantizando que los transformadores cumplan
con las especificaciones y requerimientos técnicos, teniendo normativas como “IEEE C57.12.90-
1993 “IEEE Standard test code for liquid – inmersed distribución, power, and regulating transformers
and IEEE guide for short – circuit testing of distribution and power transformers
Considerando que se cumplieron en total los objetivos de la practica sobre los pasos a seguir, la
interpretación de datos y el cumplimiento de normativas.
-VILLEDA SANTIAGO RODOLFO
