Scientia et Technica Año XVIII, No xx, septiembre de 2021. Universidad Tecnológica de Pereira.

ISSN 0122-1701

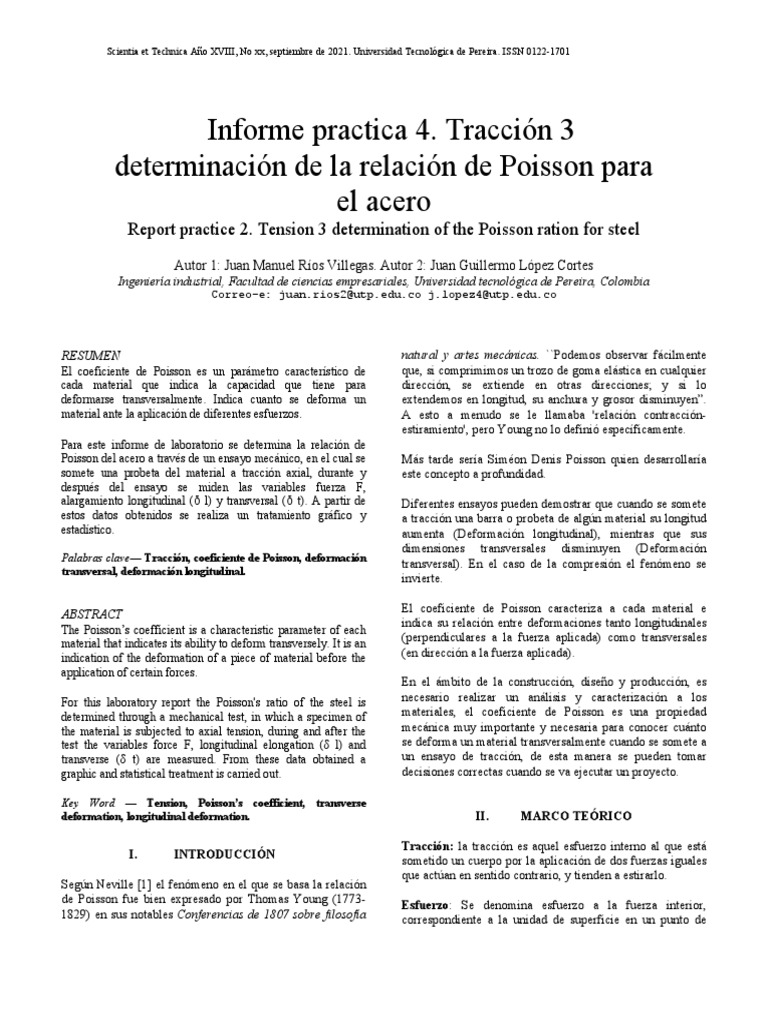

Informe practica 4. Tracción 3

determinación de la relación de Poisson para
el acero
Report practice 2. Tension 3 determination of the Poisson ration for steel
Autor 1: Juan Manuel Ríos Villegas. Autor 2: Juan Guillermo López Cortes
Ingeniería industrial, Facultad de ciencias empresariales, Universidad tecnológica de Pereira, Colombia
Correo-e: juan.rios2@utp.edu.co j.lopez4@utp.edu.co

RESUMEN natural y artes mecánicas. ``Podemos observar fácilmente

El coeficiente de Poisson es un parámetro característico de
cada material que indica la capacidad que tiene para
deformarse transversalmente. Indica cuanto se deforma un
material ante la aplicación de diferentes esfuerzos.
Para este informe de laboratorio se determina la relación de
Poisson del acero a través de un ensayo mecánico, en el cual se
somete una probeta del material a tracción axial, durante y
después del ensayo se miden las variables fuerza F,
alargamiento longitudinal (δ l) y transversal (δ t). A partir de
estos datos obtenidos se realiza un tratamiento gráfico y
estadístico.
Palabras clave— Tracción, coeficiente de Poisson, deformación
transversal, deformación longitudinal.
que, si comprimimos un trozo de goma elástica en cualquier
dirección, se extiende en otras direcciones; y si lo
extendemos en longitud, su anchura y grosor disminuyen”.
A esto a menudo se le llamaba 'relación contracción-
estiramiento', pero Young no lo definió específicamente.
Más tarde sería Siméon Denis Poisson quien desarrollaría
este concepto a profundidad.
Diferentes ensayos pueden demostrar que cuando se somete
a tracción una barra o probeta de algún material su longitud
aumenta (Deformación longitudinal), mientras que sus
dimensiones transversales disminuyen (Deformación
transversal). En el caso de la compresión el fenómeno se
invierte.

ABSTRACT
The Poisson’s coefficient is a characteristic parameter of each
material that indicates its ability to deform transversely. It is an
indication of the deformation of a piece of material before the
application of certain forces.
For this laboratory report the Poisson's ratio of the steel is
determined through a mechanical test, in which a specimen of
the material is subjected to axial tension, during and after the
test the variables force F, longitudinal elongation (δ l) and
transverse (δ t) are measured. From these data obtained a
graphic and statistical treatment is carried out.
El coeficiente de Poisson caracteriza a cada material e
indica su relación entre deformaciones tanto longitudinales
(perpendiculares a la fuerza aplicada) como transversales
(en dirección a la fuerza aplicada).
En el ámbito de la construcción, diseño y producción, es
necesario realizar un análisis y caracterización a los
materiales, el coeficiente de Poisson es una propiedad
mecánica muy importante y necesaria para conocer cuánto
se deforma un material transversalmente cuando se somete a
un ensayo de tracción, de esta manera se pueden tomar
decisiones correctas cuando se va ejecutar un proyecto.

Key Word — Tension, Poisson’s coefficient, transverse

deformation, longitudinal deformation. II. MARCO TEÓRICO

Tracción: la tracción es aquel esfuerzo interno al que está

I. INTRODUCCIÓN
Según Neville [1] el fenómeno en el que se basa la relación
de Poisson fue bien expresado por Thomas Young (1773-
1829) en sus notables Conferencias de 1807 sobre filosofía
sometido un cuerpo por la aplicación de dos fuerzas iguales
que actúan en sentido contrario, y tienden a estirarlo.
Esfuerzo: Se denomina esfuerzo a la fuerza interior,
correspondiente a la unidad de superficie en un punto de
sección dada. El esfuerzo está dado por la siguiente
ecuación
 T 
 
t l
     T 
F

A (1) l  l 
 
N  lt  (3)
Donde σ: Es el esfuerzo dado en m 2
F: Es la fuerza aplicada [N]

Deformación unitaria: La deformación unitaria se puede

definir [1] como el cambio de dimensión por unidad de
longitud (deformación unitaria normal) o como el cambio en
el ángulo entre dos líneas sobre materiales que se
encontraban inicialmente perpendiculares entre sí
(deformación unitaria cortante).

La deformación unitaria está dada por la siguiente ecuación:



L (2)
Figura 1. Definición relación de Poisson
Source: Poisson's ratio over two centuries: challenging hypotheses
Donde δ: Es la deformación total

L: Es la longitud inicial.
Coeficiente de Poisson: La relación de Poisson [2] es una
característica de los materiales la cual hace referencia a la
capacidad de los materiales de admitir deformaciones
transversales. Es una propiedad del material. El valor de μ
para todos los materiales oscila entre 0 ≤ μ ≤ 0,5 y para la
mayoría de los materiales varía entre 0 ,25 ≤ μ ≤ 0,35. La
relación de Poisson es adimensional.
Cuando un trozo material que se somete a una tensión, o a
una compresión, sufre una deformación, el cociente entre la
deformación transversal y la deformación longitudinal es
precisamente el coeficiente de Poisson.
Deformación transversal unitaria: [3] La deformación
transversal unitaria es un parámetro el cual indica la
deformación angular en un cuerpo. Es consecuencia de la
existencia de tensiones cortantes en el material.
Deformación longitudinal unitaria: La deformación
longitudinal unitaria es un parámetro el cual indica la
relación entre la deformación de un cuerpo en dirección
longitudinal a la carga y su dimensión original.
Diagrama de esfuerzo-deformación: En la figura 2 está
representado, en el sistema de coordenadas ε (eje de las
abscisas) y σ (eje de las ordenadas), el diagrama de esfuerzo
deformación con escalón.

Los ensayos demuestran que al estirar una barra su longitud

aumenta, mientras que las dimensiones transversales
disminuyen como se puede observar en la figura 1. Cuando
se trata de compresión, el fenómeno se invierte.

Se ha establecido que entre las deformaciones unitarias

longitudinales y transversales existe la siguiente correlación:

Figura 2. Gráfica esfuerzo-deformación

Fuente: Academia Hooke
 IV. TRATAMIENTO DE DATOS
EXPERIMENTALES

4.1 Determinación relación de Poisson para el acero

Al igual que en los ensayos anteriores, se comienza

realizando un análisis dimensional, se mide el diámetro
inicial de la probeta de acero con un pie de rey, una vez
realizado este cálculo se procede a calcular el área de la
sección circular de la probeta; también es necesario medir la
longitud base de deformación.

Figura 3. Análisis dimensional probeta de acero (diámetro y

longitud) Tabla 1 toma de datos y calculo de deformaciones transversales y
longitudinales.

Es importante conocer la resolución de los instrumentos

Para no superar el límite elástico y no dañar la probeta
usados para realizar los cálculos correctamente.
irreparablemente causándole deformaciones o incluso la
rotura, es necesario calcular la fuerza máxima a aplicar, para
Una vez consignados los datos en la tabla de Excel, se
esto se realizan una serie de cálculos preliminares.
realiza una gráfica donde se muestra la deformación
longitudinal y la deformación transversal.
Es útil buscar en fichas técnicas datos de interés sobre el
material para comparar e incluso obtener este cálculo. Para
este ensayo en particular se usó una probeta de acero
convencional baja en carbono, por lo general se usa un
acero 1020.

Usando la ecuación (1), al despejar la fuerza se reemplazan

los valores de esfuerzo elástico y el área de la sección
circular, de esta forma se obtiene la fuerza máxima.

Una vez finalizado el calculo de los datos preliminares de

interés, se procede a instalar la probeta en la máquina de
ensayo; además de esto es necesario instalar los
instrumentos de medida, para esto se realiza el montaje de
un extensómetro con comparador de caratula que cumple la
función de tomar las deformaciones longitudinales y un
Figura 4. Gráfica F contra ε (l,t)
tonillo micrométrico con indicador de caratula que cumple
la función de tomar las deformaciones transversales.
Como se puede observar en la gráfica, en el eje de las
ordenadas se ubica la deformación unitaria, mientras que en
Se ejerce sobre la probeta un esfuerzo de tracción,
el eje de las abscisas se ubica las cargas aplicadas en kN
progresivamente se aumenta el esfuerzo hasta llegar a 140
Kn, una vez finalizado el ensayo se extraen los datos y se
La línea naranja representa las deformaciones
consignan digitalmente en una hoja de Excel para realizar
longitudinales, mientras que la línea azul representa las
los cálculos posteriores.
deformaciones transversales.

Para la determinación del módulo de Poisson se consignan

en un solo gráfico los datos de deformación.
unitaria transversal y deformación unitaria longitudinal.
Se deben ubicar puntos de interés en ambas lineas para
determinar las pendientes y la relación de Poisson pueda ser
calculada.
experimental contra el resultado de la literatura
debido a los tipos de acero comparados o tenidos
en cuenta pueden llegar a ser diferentes, además
puede suceder también que en esta práctica no se
tuvo en cuenta todos los decimales y esto afectó el
resultado.

VII. REFERENCIAS

[1] Greaves G. N. (2013). Poisson's ratio over two centuries:

challenging hypotheses. Notes and records of the Royal
Society of London, 67(1), 37–58.
https://doi.org/10.1098/rsnr.2012.0021.

[2] Perez González Antonio. (2018). Coeficiente de poisson.

Figura 5. Comparación resultado experimental y literatura, Gráfica
F contra ε (l,t)
El último paso del ensayo es el cálculo de la relación de
Possion, para esto se usa la ecuación (3), por medio del
cálculo de la pendiente.
Mecapedia (Enciclopedia Virtual de Ingeniería Mecánica)
Universitat Jaume I - Castellón - España. [online].
Available:
http://www.mecapedia.uji.es/coeficiente_de_Poisson.htm
[3] Perez González Antonio. (2014). Deformación
transversal unitaria. Mecapedia (Enciclopedia Virtual de
Ingeniería Mecánica) Universitat Jaume I - Castellón -
España. [online]. Available:
http://www.mecapedia.uji.es/coeficiente_de_Poisson.htm

Figura 6. Calculo de la relación de Poisson para el acero

V. CONCLUSIONES

● Fue posible construir la Gráfica F contra ε que

relaciona las deformaciones transversales y
longitudinales y permite a través de la pendiente el
cálculo de la relación de poisson

● El informe realizado nos permitió calcular la

relación de Poisson de la probeta de acero con la
que se realizó el ensayo, además teniendo en
cuenta que para los aceros su µ es
aproximadamente 0,3 se pudo comparar con
nuestros resultados, donde según el cálculo el µ de
la probeta fue aproximadamente de 0,36,
podríamos justificar este cambio del resultado
