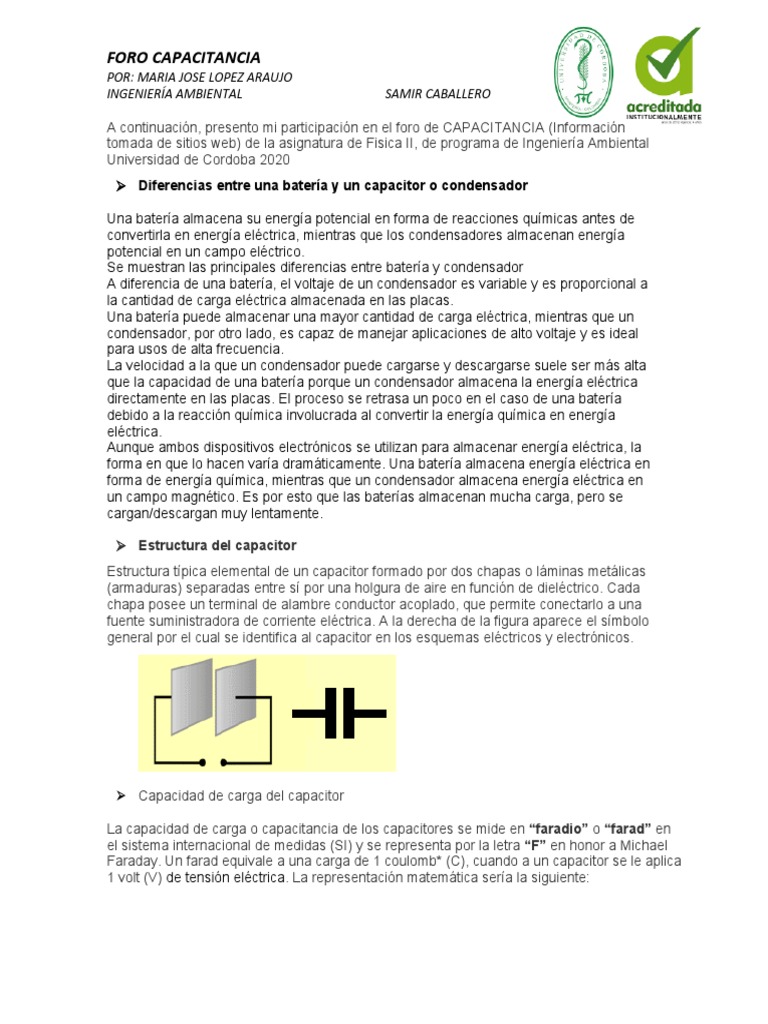

FORO CAPACITANCIA

POR: MARIA JOSE LOPEZ ARAUJO

INGENIERÍA AMBIENTAL SAMIR CABALLERO

A continuación, presento mi participación en el foro de CAPACITANCIA (Información

tomada de sitios web) de la asignatura de Fisica II, de programa de Ingeniería Ambiental
Universidad de Cordoba 2020
 Diferencias entre una batería y un capacitor o condensador

Una batería almacena su energía potencial en forma de reacciones químicas antes de

convertirla en energía eléctrica, mientras que los condensadores almacenan energía
potencial en un campo eléctrico.
Se muestran las principales diferencias entre batería y condensador
A diferencia de una batería, el voltaje de un condensador es variable y es proporcional a
la cantidad de carga eléctrica almacenada en las placas.
Una batería puede almacenar una mayor cantidad de carga eléctrica, mientras que un
condensador, por otro lado, es capaz de manejar aplicaciones de alto voltaje y es ideal
para usos de alta frecuencia.
La velocidad a la que un condensador puede cargarse y descargarse suele ser más alta
que la capacidad de una batería porque un condensador almacena la energía eléctrica
directamente en las placas. El proceso se retrasa un poco en el caso de una batería
debido a la reacción química involucrada al convertir la energía química en energía
eléctrica.
Aunque ambos dispositivos electrónicos se utilizan para almacenar energía eléctrica, la
forma en que lo hacen varía dramáticamente. Una batería almacena energía eléctrica en
forma de energía química, mientras que un condensador almacena energía eléctrica en
un campo magnético. Es por esto que las baterías almacenan mucha carga, pero se
cargan/descargan muy lentamente.

 Estructura del capacitor

Estructura típica elemental de un capacitor formado por dos chapas o láminas metálicas
(armaduras) separadas entre sí por una holgura de aire en función de dieléctrico. Cada
chapa posee un terminal de alambre conductor acoplado, que permite conectarlo a una
fuente suministradora de corriente eléctrica. A la derecha de la figura aparece el símbolo
general por el cual se identifica al capacitor en los esquemas eléctricos y electrónicos.

 Capacidad de carga del capacitor

La capacidad de carga o capacitancia de los capacitores se mide en “faradio” o “farad” en

el sistema internacional de medidas (SI) y se representa por la letra “F” en honor a Michael
Faraday. Un farad equivale a una carga de 1 coulomb* (C), cuando a un capacitor se le aplica
1 volt (V) de tensión eléctrica. La representación matemática sería la siguiente:

FORO CAPACITANCIA
POR: MARIA JOSE LOPEZ ARAUJO
INGENIERÍA AMBIENTAL SAMIR CABALLERO

* Un coulomb equivale a 6,26 x 1018 electrones.

 Diferentes tipos de capacitores

Condensadores Electrolíticos de Aluminio
Los condensadores de aluminio son condensadores que se componen
de dos tiras enrolladas de papel de aluminio con una tira de papel
absorbente entre ellas que se empapa en una solución de electrolito,
todo esto se sella en una lata.
Los condensadores electrolíticos de aluminio cubren el rango de
capacitancia de 0.1μF a 500,000μF, lo que los convierte en uno de los
condensadores más grandes en términos de capacidad de almacenamiento. Esta es una
de sus principales ventajas, que almacenan un alto valor de carga. Los voltajes de trabajo
varían de 10V a 100V. Las desventajas de los condensadores electrolíticos de aluminio es
que tienen altas tasas de fuga, por lo que tienden a perder mucha corriente continua, lo
que los hace malos en aplicaciones de acoplamiento de CA de alta frecuencia. También
tienen un amplio rango de tolerancia, usualmente ± 20% o más. Esto los hace pobres en
aplicaciones donde se necesitan valores precisos, como en tiempos o circuitos de filtrado.
Por lo tanto, generalmente no se usan en estas aplicaciones.

Condensadores de Tantalio
Los condensadores de tantalio son condensadores que están hechos de
pentóxido de tántalo.
Los condensadores de tantalio, al igual que el aluminio, son condensadores
electrolíticos, lo que significa que están polarizados. Sus principales ventajas
(especialmente sobre los condensadores de aluminio) es que son más
pequeños, más livianos y más estables. Tienen menores tasas de fuga y
menos inductancia entre los cables. Sin embargo, sus desventajas son que
tienen un almacenamiento de capacitancia máximo más bajo y un voltaje de
trabajo máximo más bajo. También son más propensos a sufrir daños por los
altos picos de corriente. Por la última razón, los condensadores de tántalo se
utilizan principalmente en sistemas de señal analógica que carecen de un alto
ruido de corriente.

Condensadores de Cerámica
FORO CAPACITANCIA
POR: MARIA JOSE LOPEZ ARAUJO
INGENIERÍA AMBIENTAL SAMIR CABALLERO
Los condensadores de cerámica son condensadores que están compuestos
de materiales como el ácido de titanio bario como su dieléctrico. Junto con los
electrolíticos, son los condensadores más utilizados.
Los condensadores de cerámica tienen valores de capacitancia altos para su
tamaño. Se fabrican en el rango de 1pF hasta varios microfaradios (μF), pero
no tienen los valores de capacitancia muy altos como condensadores
electrolíticos. Se fabrican con una amplia gama de voltajes de trabajo y
valores de tolerancia. Una ventaja principal de los condensadores cerámicos
es que, internamente, no están construidos como una bobina, por lo que
tienen baja inductancia y, por lo tanto, son muy adecuados para aplicaciones
de frecuencia más alta. Se usan ampliamente para muchos fines, incluido el
desacoplamiento.
Un condensador cerámico NPO es uno que es un condensador ultraestable o
compensador de temperatura. Es uno de los condensadores más estables.
Tiene coeficientes de temperatura (TC) muy predecibles y, en general, no envejece con el
tiempo. Siendo así, es muy adecuado para circuitos de ajuste y aplicaciones de filtros.

Condensadores de Poliéster
Los condensadores de poliéster son condensadores compuestos de placas
de metal con película de poliéster entre ellos, o una película metalizada se
deposita en el aislador.
Los condensadores de poliéster están disponibles en el rango de 1nF a
15μF, y con tensiones de trabajo de 50V a 1500V. Vienen con los rangos
de tolerancia de 5%, 10% y 20%. Tienen un alto coeficiente de
temperatura. Tienen una alta resistencia de aislamiento, por lo que son
buenos condensadores de elección para aplicaciones de acoplamiento y/o
almacenamiento. En comparación con la mayoría de los otros tipos, los
condensadores de poliéster tienen una gran capacidad por unidad de
volumen. Esto significa que más capacitancia puede caber en un
condensador físicamente más pequeño. Esta característica, junto con su
precio relativamente bajo, hace que los condensadores de poliéster sean
un condensador ampliamente utilizado, popular y barato.

Condensadores de Polipropileno
Los condensadores de polipropileno son condensadores que tienen
un dieléctrico que está hecho de película de polipropileno.
Los condensadores de polipropileno cubren el rango de valores de
100pf a 10μF. Una de sus principales características es su alto
voltaje de trabajo. Se fabrican tipos de polipropileno con tensiones
de trabajo de hasta 3000V. Estas características hacen que los
condensadores de polipropileno sean útiles en circuitos en los
cuales los voltajes de operación son típicamente altos. Estos
incluyen circuitos de fuente de alimentación, amplificadores de
potencia, particularmente amplificadores de válvulas y circuitos de
TV. Otra gran ventaja de los condensadores de polipropileno son
sus excelentes valores de tolerancia. La tolerancia es de
aproximadamente 1%, por lo que es bastante precisamente cerca de
sus valores nominales. Los condensadores de polipropileno se usan cuando se necesita
una mejor tolerancia que la que puede proporcionar un condensador de poliéster. Los
condensadores de polipropileno también tienen una alta resistencia de aislamiento, lo que
FORO CAPACITANCIA
POR: MARIA JOSE LOPEZ ARAUJO
INGENIERÍA AMBIENTAL SAMIR CABALLERO
los convierte en una buena opción para aplicaciones de acoplamiento y/o
almacenamiento. Exhiben capacitancia estable para frecuencias por debajo de 100KHz.
Estos condensadores se utilizan para supresión de ruido, bloqueo, derivación,
acoplamiento, filtrado, temporización y manejo de pulsos.

Condensadores de Poliestireno
Los condensadores de poliestireno son condensadores que
tienen un dieléctrico compuesto de poliestireno.
Vienen solo en valores bajos, usualmente de 10pF a 47nF.
Normalmente, su tolerancia es del 5% al 10%, pero los condensadores de poliestireno de
alta precisión también están disponibles con tolerancias de 1% y 2%. Los voltajes de
trabajo para los condensadores de poliestireno son de 30V a 630V. Los condensadores
de poliestireno son ventajosos porque tienen una alta resistencia de aislamiento, por lo
que son buenos para su uso en aplicaciones de acoplamiento y almacenamiento. Los
tipos de precisión son adecuados para temporización, ajuste y circuitos de filtro.
Una de sus desventajas es que están construidos como una bobina en el interior, por lo
que no son adecuados para aplicaciones de alta frecuencia. (Esto se debe a que las
bobinas crean inductancia, y la inductancia bloquea el paso de las señales de alta
frecuencia). Otra desventaja es que los condensadores de poliestireno exhiben un cambio
permanente en el valor si alguna vez se exponen a temperaturas muy superiores a 70° C;
no vuelven a su valor anterior al enfriarse.

Condensadores de Policarbonato
Los condensadores de policarbonato son condensadores que tienen un
dieléctrico de policarbonato.
Vienen en el rango de valores de capacitancia de 100pF a 10μF y tienen
tensiones de trabajo de hasta 400V DC. Son ventajosos en el área de que
tienen coeficientes de temperatura bastante buenos, por lo que no varían
mucho con los cambios de temperatura. Esto los hace preferidos a los
condensadores de poliéster. Son desventajosos porque tienen niveles de
tolerancia bastante altos, 5% y 10%, lo que los hace no tan buenos para
aplicaciones de alta precisión.

Capacitores de Mica de Plata

Los capacitores de mica de plata son condensadores que se fabrican al
depositar una fina capa de plata sobre un dieléctrico de mica.
Los condensadores de plata de mica son muy estables con respecto al tiempo. Son
ventajosos porque tienen tolerancias del 1 por ciento o menos. También tienen un buen
coeficiente de temperatura y resistencia excelente. Sin embargo, no tienen altos valores
de capacitancia y pueden ser costosos.
Los condensadores de plata de mica se utilizan en circuitos de resonancia y filtros de alta
frecuencia, debido a la buena estabilidad con la temperatura. También se usan en
circuitos de alto voltaje, debido a su buen aislamiento.

Condensador de Papel
Los condensadores de papel son condensadores que están hechos de
tiras planas delgadas de conductores de lámina de metal separados por
un dieléctrico de papel encerado.
FORO CAPACITANCIA
POR: MARIA JOSE LOPEZ ARAUJO
INGENIERÍA AMBIENTAL SAMIR CABALLERO
Tienen un rango de capacitancia de 500pF a 50μF y un alto voltaje de trabajo; por lo
tanto, se usan principalmente en equipos de alto voltaje.
La desventaja de los condensadores de papel es que tienen altas tasas de fuga, lo que
los hace inadecuados para el acoplamiento de CA, y sus tolerancias no son mejores que
10% a 20%, lo que los hace inadecuados para circuitos de sincronización de precisión.

 Capacitores más utilizados en la actualidad

Entre los nuevos tipos de capacitores que surgieron a partir de los últimos años del siglo
pasado y que más se emplean hoy en día en los circuitos electrónicos, se encuentran los
siguientes de acuerdo con el tipo de dieléctrico que utilizan:
 Cerámica
 Cerámica multicapa
 Mica-plata
 Poliéster metalizado
 Poliestireno
 Polipropileno
 Supercapacitores
 Tantalio

 Las nubes constituyen un enorme capacitor natural (justifica y da ejemplo)

En ocasiones durante las tormentas la naturaleza desarrolla espontáneamente un enorme
capacitor natural sobre nuestras cabezas, formado por dos armaduras cargadas con diferente
polaridad: las nubes, por una parte, con carga positiva (+) y la Tierra, por otra, con carga
negativa (–).

Cuando en esos casos se crean las condiciones apropiadas,

la atmósfera se electrifica a tal extremo que a partir de los
puntos más altos situados en la superficie terrestre (como
edificios, árboles, etc.) comienza a formarse una columna de
plasma conductora de la corriente eléctrica que tiende a
ascender hasta las nubes. Cuando dicha columna pone en
contacto la Tierra (con carga negativa) y las nubes (con
carga positiva), se produce una gran descarga eléctrica de
millones de volt, que todos conocemos como rayo o
relámpago, acompañado , seguidamente, por el sonido de un
trueno.

A diferencia de los capacitores, las descargas eléctricas que ocurren durante las tormentas
eléctricas no se pueden aprovechar, pues los millones de volt de tensión que acompañan al
rayo resulta imposible almacenarlos en ningún lugar.

 Empleo de los capacitores

El capacitor es un componente ampliamente utilizado en circuitos eléctricos y, sobre todo,
imprescindible en cualquier circuito electrónico. A manera de ejemplo, a continuación se
relacionan algunas tareas que requieren el uso de capacitores, como son:

 Acoplar diferentes pasos o secciones de los circuitos electrónicos.
FORO CAPACITANCIA
POR: MARIA JOSE LOPEZ ARAUJO
INGENIERÍA AMBIENTAL SAMIR CABALLERO
 Filtrar la corriente alterna cuando queremos convertirla en corriente directa
completamente rectificada.
 Actuar como filtro “pasa altos” para desviar frecuencias de audio agudas hacia
altoparlantes del tipo “tweeter”.
 Actuar como filtro “pasa bajos” para desviar las frecuencias de audio más graves
hacia el altoparlante “subwoofer”.
 Actuar como filtro “pasa banda” permitiendo solamente el paso de un rango estrecho
de frecuencias en receptores de radio y televisión.
 Sintonizar estaciones de radio en receptores.
 Bloquear la corriente directa, permitiendo solamente la circulación de corriente alterna
por un circuito electrónico.
 Formar un circuito oscilante u oscilador local cuando trabaja acoplado con una
inductancia, con el fin de generar ondas de radiofrecuencia, incluyendo las
microondas en hornos domésticos.
 Retener información en dispositivos de memoria USB y tarjetas como son las
SD (Secure Digital) utilizadas en las cámaras fotográficas, teléfonos celulares, etc.
 Seleccionar funciones de operación en diferentes dispositivos y equipos, tocando
simplemente un selector táctil o una pantalla con la yema de los dedos.
 Realizar la descarga inmediata de la energía acumulada en determinado momento, tal
como requieren las lámparas flash de las cámaras fotográficas.
 Eliminar las interferencias de radio que generan las líneas de transmisión eléctrica de
corriente alterna y algunos aparatos domésticos como las lámparas de luz
fluorescente.
 Desfasar el campo magnético giratorio que se produce entre el rotor y el estator en
motores eléctricos de corriente alterna monofásica para romper la inercia en el
momento del arranque.
 Corregir el factor de potencia o “coseno de fi” en fábricas e industrias donde existen
muchos equipos consumidores de potencia inductiva, como ocurre con los grandes
motores eléctricos
