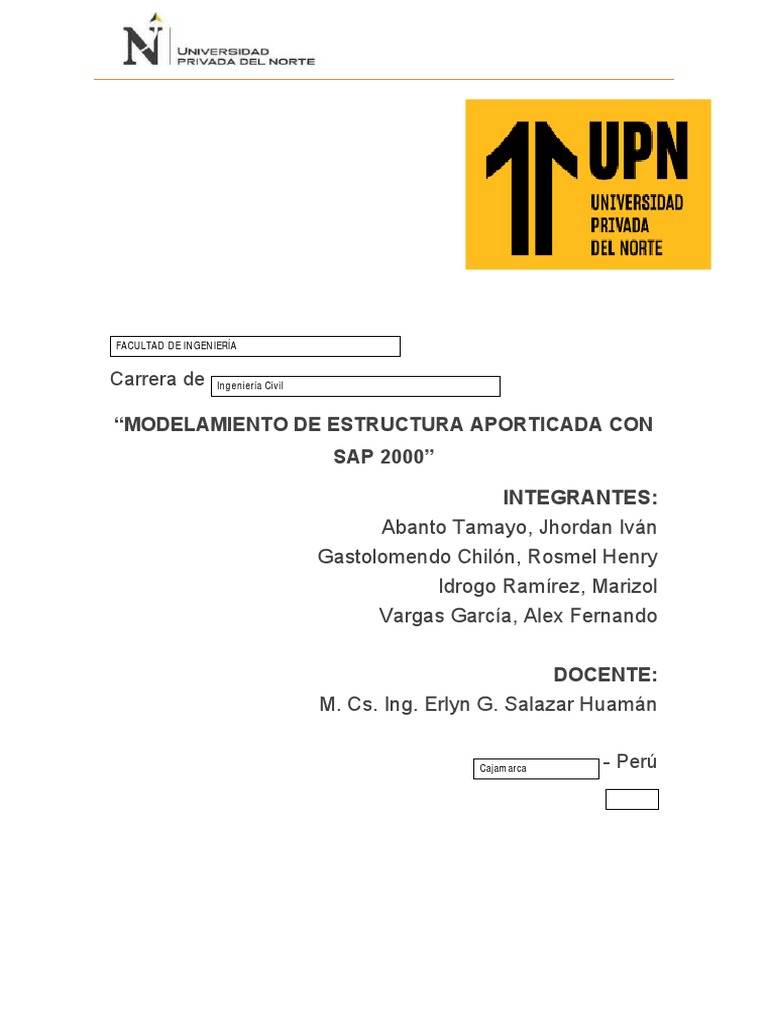

FACULTAD DE INGENIERÍA

Carrera de Ingeniería Civil

“MODELAMIENTO DE ESTRUCTURA APORTICADA CON

SAP 2000”

INTEGRANTES:
Abanto Tamayo, Jhordan Iván
Gastolomendo Chilón, Rosmel Henry
Idrogo Ramírez, Marizol
Vargas García, Alex Fernando

DOCENTE:
M. Cs. Ing. Erlyn G. Salazar Huamán

Cajamarca - Perú
1. RESUMEN
El uso de SAP2000 se ha visto muy extendido últimamente por los profesionales
e ingenieros dedicados al área de estructuras en una determinada edificación. Es
realmente beneficioso contar con saberes previos y el uso que le podamos dar en
el modelado de una estructura, lo cual posteriormente veremos sus
deformaciones, análisis ya seas estáticos y dinámicos, usar normativas vigentes
en su país de empleo de este software y mucho más. Por último, se obtendrá
reportes e informes los cuales darán una idea ya preformateada de la estructura y
de que cambios deberíamos hacer para su total optimización y seguridad en su
campo de aplicación, es decir, cuando ya sea llevada su respectiva construcción.
PALABRAS CLAVE: SAP2000, estructuras, edificación, modelamiento.

2. ABSTRACT OR SUMMARY
The use of SAP2000 has been very widespread lately by professionals and
engineers dedicated to the area of structures in a given building. It is really
beneficial to have previous knowledge and the use that we can give in the
modelling of a structure, which later we will see its deformations, static and
dynamic analysis, use current regulations in your country of use of this software
and much more. Finally, we will obtain reports and reports which will give a
pre-formatted idea of the structure and what changes we should make for its
total optimization and safety in its field of application, that is to say, when its
respective construction has been carried out.
3. KEY WORDS
SAP2000, structures, building, modelling.
4. INTRODUCCIÓN

Hoy en día, la gran mayoría de las asignaturas del grado cuentan con prácticas
realizadas a ordenador, mediante el uso de softwares con enfoque
principalmente educacional, más concretamente enfocadas en el estudio del
comportamiento resistente de barras y placas. En el entorno profesional son las
empresas quienes desarrollan el software con el que suelen hacer los cálculos de
ingeniería [ CITATION Lor20 \l 10250 ].

Para utilizar cualquier tipo de software es de vital importancia asegurar que se

hace de manera correcta. Para ello, es necesario pasar por un periodo de
aprendizaje (para habituarse al entorno gráfico, etc.) y comprobar, mediante
ejemplos de verificación, que los resultados que se obtienen sean correctos
[ CITATION Lor20 \l 10250 ].

La optimización se ha convertido en una práctica habitual en la ingeniería,

haciendo frecuente el uso de términos como máximo beneficio, mínimo coste o
aprovechamiento óptimo de recursos [ CITATION Cab07 \l 10250 ]. En el diseño de
estructuras se calculan las fuerzas que actúan en cada uno de los elementos y sus
correspondientes dimensiones, para lo cual puede disponerse de una gran
variedad de arreglos geométricos con el cumplimiento de las especificaciones
requeridas. Sin embargo, el peso de la estructura varía en función de estos
arreglos y por consiguiente los costos del proyecto [ CITATION Mej18 \l 10250 ].

La optimización de las metodologías de cálculo y el avance en las tecnologías de

construcción de estructuras civiles han permitido diseñar y construir estructuras
cada vez más livianas, pero con menor rigidez y amortiguamiento. Por lo
anterior, se aplica una metodología de cálculo que permite determinar la
respuesta dinámica longitudinal en el dominio del tiempo para estructuras altas,
cuyos resultados de análisis presentan concordancia con dos estructuras
estudiadas por otros autores [ CITATION SAP17 \l 10250 ].

5. OBJETIVOS:
5.1. OBJETIVO GENERAL
 Conocer de forma global el software SAP2000, y su utilización en
modelamiento de estructuras, mediante el diseño de una edificación.
5.2. OBEJTIVOS ESPECÍFICOS
 Determinar los diferentes pasos respectivos que se tiene que seguir en
el modelado correcto de una estructura.
 Analizar con criterio lógico al final del modelamiento, es decir el
comportamiento generado en la estructura y todos los parámetros que
arrojen el programa SAP2000.
6. MARCO TEÓRICO

Según como menciona [ CITATION Sal21 \l 10250 ] y en lo que se ha creído

conveniente, se detallará los pasos a seguir en el modelado de una edificación
usando el Software SAP2000.

6.1. MODELACIÓN DE UN PORTICO

 PRIMER PASO: Identificamos las unidades con la cual vamos a
trabajar en el programa SAP.
 SEGUNDO PASO: Realizamos nuestro modelo de la estructura.
 Hacemos Click en la opción 3D frames y editamos el Grid.

Empezamos a realizar la malla estructural ingresando las distancias acumulativas en

el eje x, y e z, como se puede observar en la imagen y dar OK.
Aparecerá el modelo de la estructura en el cual empezaremos a diseñar cada uno de
los elementos estructurales dando las dimensiones establecidas en los planos.

 TERCER PASO: Definimos el material (Concreto) para los elementos

estructurales.

Agregamos un nuevo material.

Ingresamos las propiedades del concreto y damos OK.

 CUARTO PASO: Definimos nuestras secciones de las vigas y columnas.

Agregamos una nueva propiedad:

La sección del elemento será de concreto, seleccionamos esa opción.

Ingresamos las secciones de los elementos estructurales el peralte y el ancho de
las vigas y columnas, seleccionamos Concrete Reinforcement para designar el
tipo de elemento que vamos a trabajar.

- Ingresamos las secciones de las vigas:

Rectificamos que cuando vamos ingresar las secciones de la viga debe

seleccionarse la opción (Beam), indicando que el elemento que designaremos
será ese elemento estructural y así ingresaremos todas las vigas al momento de
diseñarlas y dar OK.

- Ingresamos las secciones de las Columnas:

Rectificamos en este caso cuando vamos ingresar las secciones de la columna debe
seleccionarse la opción (Column) y damos OK.

 QUINTO PASO: Definimos nuestras secciones de las placas y losas.

Adicionamos una nueva sección como elemento estructural (Placa y Losa).

Ingresamos el nombre del elemento estructural (PLACA) y seleccionamos la opción

Shell – Thick (Cascara gruesa), con un espesor de espesor de 0.25m deacuerdo al
diseño y damos OK.
Ingresamos el nombre del elemento estructural (LOSA) y seleccionamos la opción
Shell – Thin (Cascara delgada), con un espesor de espesor de 0.05m deacuerdo al
diseño.
 SEXTO PASO: Asignar las secciones de las vigas, columnas, placas y losa a
nuestro modelamiento estructural.
 Seleccionamos primero los elementos que designamos como vigas
secundarias en la modelación.

- Una vez seleccionadas asignamos las secciones a las vigas secundarias para
ello vamos hacer click en Assing (Asignar) – Frame Sections.
Aparecerá este cuadro donde a los elementos seleccionados se le asignará la sección
de la viga secundaria que se requiere en el diseño y damos ok.

- Para dar las secciones a las vigas principales y columnas se seguirá el mismo
procedimiento se seleccionaran cada elemento y realizar lo mencionado.
 Seleccionamos ahora las placas:

 SEPTIMO PASO: Dividimos o fraccionamos los elementos estructurales

que tengan una superficie como las losas y placas con el objetivo de mejorar
el comportamiento estructural, para ello hacemos click en Edit.
- Edit Áreas:
Como se puede observar la placa se ha dividido en 4 partes que mejoran el
comportamiento estructural.
  OCTAVO PASO: Cambiamos los apoyos de la estructura, para ello
seleccionamos primero los apoyos del primer nivel y damos click en Asiggn
- Restraints.

Cambiamos el apoyo articulado a un apoyo empotrado y OK.

Como se puede observar

ya se han definido las
 secciones de los elementos estructurales y se han cambiado los apoyos de la
estructura.

 NOVENO PASO: Definimos las cargas muertas y cargas vivas en los

elementos estructurales, hacemos click en Define – Load Patterns.

Creamos nuestra carga muerta, carga viva y una carga de empuje para la placa de
concreto armado y vamos adicionándolo dando OK.

 DECIMO PASO: Asignamos las cargas distribuidas (vigas) y puntuales

(columnas), para ello seleccionaremos cada elemento estructural y
asignaremos su carga correspondiente.

 Carga Distribuida (Vigas):

 Para este caso comenzaremos seleccionando las vigas secundarias e
ingresaremos su carga correspondiente haciendo click en Assing – Frame Loads
- Distributed.

Ingresamos el valor de la carga muerta de la viga secundaria en la opción Load en

este caso se está considerando 2 Tn y damos OK.
 Ingresamos el valor de la carga viva de la viga secundaria en la opción Load en este
caso se está considerando 1 Tn y damos OK.

Nota: De la misma forma seleccionamos las vigas principales e ingresamos las

cargas vivas y muertas distribuidas sobre el elemento estructural.

Una vez ingresada la carga si queremos ver si los elementos de las vigas están
cargadas hacemos click en Display – Frame/Cable/Tendon

Podemos ver las cargas vivas o cargas muertas que hemos ingresado en las vigas.
 Carga Puntual (Columnas).

En este caso selecionaremos las columnas e ingresaremos su carga

correspondiente haciendo click en Assing – Frame Loads - Point.
Ingresamos la carga muerta gravitacional de 4 Tn.

Ingresamos la carga viva gravitacional de 2 Tn.

Se verifica que se hayan podido ingresar todas las cargas muertas y vivas a cada
elemento estructural.

 ONCEABO PASO
 COMBINACIÓN DE CARGAS: Tenemos que realizar la combinación
1.4CM + 1.7 CV (Reducción de Cargas), ahí una carga que crea el SAP y
otra que creamos nosotros, para ello hacemos click en Define – Load
Combinations.

Agregamos una nueva combinación:

Adicionamos una CM1

Adicionamos una CV:

Realizamos la combinación de cargas CU= 1.4 CM + 1.7CV y OK:

  DOCEAVO PASO: Corremos o procesamos el programa para conocer las
deformaciones de los elementos estructurales, para ello hacer click en Run
Analysis.

Corremos el programa:
 TRECEAVO PASO:

Una vez corrido el programa se puede conocer las deformaciones en X=U1,

Y=U2, Z=U3 en metros de cada nodo y las reacciones X=R1, Y=R2, Z=R3
en toneladas.
Para hacer la verificación de la estructura, conocer los diagramas de momentos,
deformaciones y desplazamientos de la estructura tenemos 3 opciones con las cuales
trabajaremos:
- 1° es la opción Show Undeformed Shape, permite a la estructura regresar a
su configuración inicial (sin deformaciones).

- 2° es la opción Show Deformed Shape, permite a la estructura deformarlo y

conocer los desplazamientos en X, Y y Z de cada nodo
Para realizar la verificación de la estructura ingresamos la opción MODAL y damos ok.

Donde T es el periodo y f es la frecuencia, se debe cumplir que el periodo T tiene

que ser menor a 5 para indicar que la modelación esta correcta y continuar con el
análisis, en este ejemplo el T= 0.18453, por tanto la modelación esta correcta.
 - 3° es la opción Show Forces/Stresses, permite conocer de los elementos
estructurales los momentos y cortantes máximos que permitirán realizar el
diseño de los elementos.

Analizamos los momentos por carga última opción Moment 3-3.

Haciendo Anticlick en cualquier elemento estructural podremos conocer los diagramas
de cortante, momentos y deflexión y sus respectivos valores:

Para realizar cualquier modificación necesitamos desactivar el candado haciendo click.

6.2. DISEÑO DE LOSAS

Definimos las Viguetas
Calculamos la cantidad de viguetas por paño para el diseño de la losa.
- Definimos las losas:
Dividimos las áreas:
7. ANÁLISIS Y DISCUSIÓN DE RESULTADOS
Los resultados han sido satisfactorios, ya que se ha seguido con los expuesto en
clase por el docente y realizado el modelamiento tal y conforme se mostrará a
continuación:

8. CONCLUSIONES Y RECOMENDACIONES
 Se siguió al detalle el manual que se nos otorgo el docente del curso para
el modelamiento de la vivienda en el área de estructura, se aprendió
como es que se tiene que empezar en el modelado, y que debemos de
considerar en la inserción de datos en el software, sin lugar a dudas es
algo que pondremos en practica en nuestra vida laboral.
 Aprendimos a definir los pasos y las unidades que hay que considerar en
la utilización del Software SAP2000, el manual citado es muy didáctico
y se puede seguir una ilación en la forma en la que sería difícil
perdernos.
  La estructura modelada muestra una deformación siguiendo el criterio a
los datos ingresados y lo que el software nos puede brindar.

9. BIBLIOGRAFÍA

 Caballero, J., & Grossmann, I. (2007). Una revisión del estado del arte en
optimización. Revista Iberoamericana de Automática e Informática Industrial,
Vol. 4. No. 1.

 Lorenzana, A., & Magdaleno, Á. (2020). Propuesta de integración curricular

para prácticas de las asignaturas del área de MMCyTE mediante el uso del
software SAP2000. España: Escuela de Ingenirías Industriales.

 Mejía, W., & Orozco, J. (2018). OPTIMIZACIÓN EN EL DISEÑO

ESTRUCTURAL DE PÓRTICOS DE CONCRETO USANDO SAP2000.
Revista Colombiana de Tecnologías Avanzadas, 1-7.

 Salazar, E. (2021). SEPARATA DE LA CLASE DE ANÁLISIS ESTRUCTURAL

AVANZADO SAP 2000 – V21 (PROGRAMA DE ANÁLISIS ESTRUCTURAL).
Cajamarca.

 SAP2000. (2017). (Versión 19) Software. Obtenido de www.csiamerica.com.

10. ANEXOS
Reunión vía Google Meet
