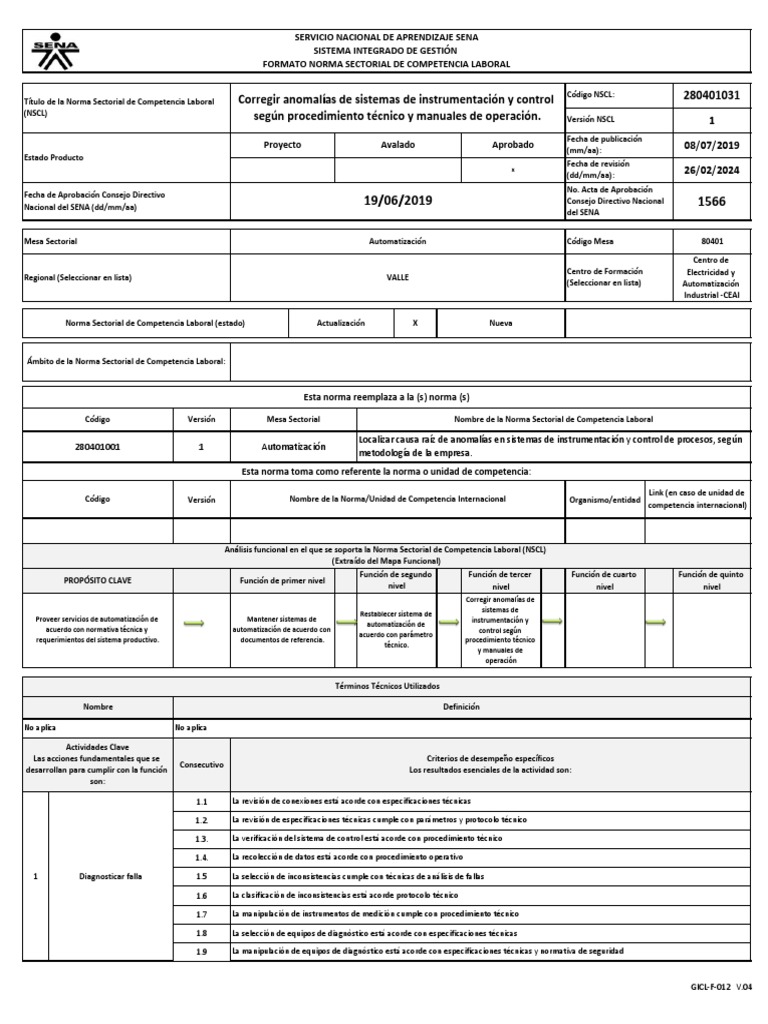

Este formato se considera un borrador, no es un documento legal del SIG

SERVICIO NACIONAL DE APRENDIZAJE SENA

SISTEMA INTEGRADO DE GESTIÓN
FORMATO NORMA SECTORIAL DE COMPETENCIA LABORAL

Título de la Norma Sectorial de Competencia Laboral Corregir anomalías de sistemas de instrumentación y control Código NSCL: 280401031
(NSCL) según procedimiento técnico y manuales de operación. Versión NSCL 1
Fecha de publicación
Proyecto Avalado Aprobado 08/07/2019
(mm/aa):
Estado Producto
Fecha de revisión
x
(dd/mm/aa): 26/02/2024
No. Acta de Aprobación
Fecha de Aprobación Consejo Directivo
Nacional del SENA (dd/mm/aa) 19/06/2019 Consejo Directivo Nacional 1566
del SENA

Mesa Sectorial Automatización Código Mesa 80401

Centro de
Centro de Formación Electricidad y
Regional (Seleccionar en lista) VALLE
(Seleccionar en lista) Automatización
Industrial -CEAI

Norma Sectorial de Competencia Laboral (estado) Actualización X Nueva

Ámbito de la Norma Sectorial de Competencia Laboral:

Esta norma reemplaza a la (s) norma (s)

Código Versión Mesa Sectorial Nombre de la Norma Sectorial de Competencia Laboral

Localizar causa raíz de anomalías en sistemas de instrumentación y control de procesos, según

280401001 1 Automatización
metodología de la empresa.
Esta norma toma como referente la norma o unidad de competencia:

Link (en caso de unidad de

Código Versión Nombre de la Norma/Unidad de Competencia Internacional Organismo/entidad
competencia internacional)

Análisis funcional en el que se soporta la Norma Sectorial de Competencia Laboral (NSCL)

(Extraído del Mapa Funcional)
Función de segundo Función de tercer Función de cuarto Función de quinto
PROPÓSITO CLAVE Función de primer nivel
nivel nivel nivel nivel
Corregir anomalías de
sistemas de
Restablecer sistema de
Proveer servicios de automatización de Mantener sistemas de instrumentación y
automatización de
acuerdo con normativa técnica y automatización de acuerdo con control según
acuerdo con parámetro
requerimientos del sistema productivo. documentos de referencia. procedimiento técnico
técnico.
y manuales de
operación

Términos Técnicos Utilizados

Nombre Definición

No aplica No aplica

Actividades Clave
Las acciones fundamentales que se Criterios de desempeño específicos
Consecutivo
desarrollan para cumplir con la función Los resultados esenciales de la actividad son:
son:

1.1 La revisión de conexiones está acorde con especificaciones técnicas

1.2. La revisión de especificaciones técnicas cumple con parámetros y protocolo técnico

1.3. La verificación del sistema de control está acorde con procedimiento técnico

1.4. La recolección de datos está acorde con procedimiento operativo

1 Diagnosticar falla 1.5 La selección de inconsistencias cumple con técnicas de análisis de fallas

1.6 La clasificación de inconsistencias está acorde protocolo técnico

1.7 La manipulación de instrumentos de medición cumple con procedimiento técnico

1.8 La selección de equipos de diagnóstico está acorde con especificaciones técnicas

1.9 La manipulación de equipos de diagnóstico está acorde con especificaciones técnicas y normativa de seguridad

GICL-F-012 V.04
 Este formato se considera un borrador, no es un documento legal del SIG
SERVICIO NACIONAL DE APRENDIZAJE SENA
SISTEMA INTEGRADO DE GESTIÓN
FORMATO NORMA SECTORIAL DE COMPETENCIA LABORAL

2.1 La selección de repuestos está acorde con procedimiento técnico Código NSCL:
Título de la Norma Sectorial de Competencia Laboral Corregir anomalías de sistemas de instrumentación y control
(NSCL) 2.2 La ubicación de repuestos corresponde con procedimiento técnico
según procedimiento técnico y manuales de operación.
2.3 La verificación de parámetros corresponde con especificaciones de programación
2 Disponer sistema
2.4 El ajuste de parámetros está acorde con procedimiento técnico

2.5 La activación del sistema cumple con procedimiento técnico

2.6 El cotejo de variables está acorde con métodos de análisis y especificaciones técnicas

Aplica
(Relacione el Descripción
Criterios de desempeño generales Consecutivo No aplica
No. de la Los resultados esenciales que aplican a toda la función son:
actividad)

1 x
A Gestión de riesgos
2 x

1 1,2 El uso de elementos de protección corresponde con las normas de seguridad y salud en el trabajo
B Seguridad y salud en el trabajo
2 x

1 1,2 La disposición de los residuos eléctricos está acorde con la normativa ambiental
C Gestión ambiental
2 x

1 1,2 El registro de datos cumple con procedimientos técnicos

D Gestión de la información
2 x

1 x
E Otros
2 x

Conocimientos esenciales:
Los conocimientos aplicados en el desarrollo de la función son: (Asociar los conocimientos con los criterios de desempeño, según corresponda)
A. Sistemas de instrumentación y control: variables de proceso, diagramas de flujo, circuitos eléctricos y electrónicos, sistemas retroalimentados, estrategias de control multivariables, lazos de control
cerrado o estrategias de control multivariables ( 1.3, 1.7, 1.8, 2.3, 2.4, 2.5, 2.6, B1)
B. Dispositivos de control: conceptos, función, características, acondicionadores, transductores, tipos de transmisores, indicadores locales, controladores, sensores, elementos finales de control (1.1, 1.3,
2.1, 2.2, 2.5, 2.6, B.1)

C. Autómatas: concepto, tipos, componentes, características, parámetros (1.3, 2.4, 2.6)

D. Diagnóstico de sistemas de instrumentación y control: concepto, metodologías, características, técnicas de aplicación, equipos, parámetros de uso (1.2, 1.3, 1.5, 1.6, 1.8, 1.9, B.1)

E. Seguridad y salud en el trabajo: conceptos, tipos de riesgo, técnicas de prevención, tipos de elementos de protección personal (1.1, 1.2, 1.3, 1.4, 2.2, 2.5, 2.6, B.1)

F. Repuestos de instrumentación: tipos , compatibilidad, marcas, homologaciones ( 2.1, 2.2, B.1)

G. Gestión ambiental: conceptos, métodos de clasificación, tipos de residuos, técnicas de disposición y normativa aplicable (2.2, C.1)

H. Gestión de documentos: tipos de formatos, técnicas de presentación, principio de confidencialidad, especificaciones técnicas, hojas de vida de equipos, orden de trabajo (1.4, 1.6, 2.5, 2.6, D.1)

GICL-F-012 V.04
 Este formato se considera un borrador, no es un documento legal del SIG
SERVICIO NACIONAL DE APRENDIZAJE SENA
SISTEMA INTEGRADO DE GESTIÓN
FORMATO NORMA SECTORIAL DE COMPETENCIA LABORAL

Evidencias Requeridas Código NSCL:

Título de la Norma Sectorial deElCompetencia Corregir
Laboral de la
desarrollo competente función se anomalías de sistemas
demuestra a través deevidencias
de: (Asociar las instrumentación
con los criteriosydecontrol
desempeño, según corresponda)
(NSCL) según procedimiento1. técnico y manuales de operación.
Evaluación del sistema de instrumentación (1.1 ,1.2, 1.3, B.1, C.1)

2. Organización de inconsistencias (1.4, 1.5, 1.6, D.1)

3. Medición de variables (1.7, 1.8, 1,9, B.1)

Directo:
Evidencias de desempeño 4. Restablecimiento de conexiones (2.1, 2.2, B.1, C.1)

5. Restablecimiento de datos (2.3, 2.4, D.1)

6. Comprobación de funcionamiento (2.5, 2.6)

De producto: 7. Reporte de fallas (1.6, 1.8, 2.4, 2.5, 2.6, D.1)

1. Sistemas de instrumentación y control: variables de proceso, diagramas de flujo, circuitos eléctricos y electrónicos, sistemas retroalimentados,
estrategias de control multivariables, lazos de control cerrado o estrategias de control multivariables (1.3, 1.7, 1.8, 2.4, 2.5, 2.6, B.1)

Evidencias de conocimiento 2. Instrumentos: conceptos, función, características, acondicionadores, transductores, transmisores (presión, nivel, temperatura y flujo),
indicadores locales, controladores, sensores, y otros elementos finales de control (1.1, 1.2 ,1.3, 2.1, 2.2, 2.5, 2.6, B.1)

3. Metodologías de diagnóstico: conceptos, características y aplicación (1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, B.1)

Equipo de recolección de información preliminar a nivel interno SENA:

Experto Cargo Centro de Formación Regional

En la elaboración/actualización de la Norma participaron en Comité Técnico de normalización:

Experto Cargo Empresa/Organización Ciudad

Omar Tirado Muñoz Docente TC Universidad Tecnológica de Bolívar Cartagena

Javier Mauricio Ríos Linares Docente Universidad de San Buenaventura Cartagena

Gilberto Cuadro Pérez Ingeniero de Proyectos SEEAC Ingeniería S.A.S Cartagena

Alfonso Acosta Trejos Instructor Servicio Nacional de Aprendizaje SENA Cartagena

En la validación técnica participaron representantes de:

Experto Cargo Empresa/Organización Ciudad

Alex David Silva Campo Jefe Automatización RIDUCO Manizales

Instrumentista y
Cristian Camilo Henao Cardona MABE Manizales
Automatismos
Mauricio Muñoz Rivera Técnico de mantenimiento Papeles del Cauca S.A. Puerto tejada - Cauca

Jaime Alberto Parra Electrónico Familia del Pacífico S.A.S. Guachené - Cauca

Edward Felipe Osorio Electrónico Familia del Pacífico S.A.S. Guachené - Cauca

Leine Tejada Pescador Ing. Electrónica Alimentos Cárnicos S.A.S. Caloto - Cauca

José David López A. Instructor Servicio Nacional de Aprendizaje SENA Manizales

GICL-F-012 V.04
 Este formato se considera un borrador, no es un documento legal del SIG
SERVICIO NACIONAL DE APRENDIZAJE SENA
SISTEMA INTEGRADO DE GESTIÓN
FORMATO NORMA SECTORIAL DE COMPETENCIA LABORAL

La norma Código NSCL:

Título de la Norma Sectorial de Competencia Laboralfue avalada en elanomalías
Corregir Consejo Ejecutivo de la Mesa
de sistemas deSectorial conformado por
instrumentación representantes
y control de:
(NSCL) según procedimiento técnico y manuales de operación.
Nombre de la Organización Nombre del Integrante del Consejo Ejecutivo Rol en el Consejo Ejecutivo Ciudad

CP Instruments SAS Jairo Gutiérrez Jaramillo Presidente Cali

Robotika SAS Camilo Andrés Barrera Ardila Vicepresidente Bogotá

Ingredion Colombia S.A. Raúl Andrés Herrera Delegatario Cali

Renault SOFASA Luis Javier Sosa Gómez Delegatario Medellín

CEIINC SAS Henry Vargas Delegatario Cali

Universidad del Valle Eisenhover Cabal Delegatario Cali

Institución Universitaria Antonio José
Edwin Núñez Ortiz Delegatario Cali
Camacho
Turbo generadores y Calderas SAS Javier Osorio Ramírez Delegatario Cali

La orientación metodológica de Centro de Electricidad y

Martha Cecilia Lenis G.
elaboración/actualización estuvo a Regional Valle Centro de Formación: Automatización Industrial
Guillermo Calderón G.
cargo de: CEAI
Centro de Electricidad y
La orientación en la validación técnica Martha Cecilia Lenis G.
Regional Valle Centro de Formación: Automatización Industrial
estuvo a cargo de: Guillermo Calderón G.
CEAI
Centro de Electricidad y
Secretario Técnico Mesa sectorial Angela Patricia Ibarra Q. Regional Valle Centro de Formación: Automatización Industrial
CEAI

Control de Cambios (aplica a partir de la segunda versión de la norma sectorial de competencia laboral)

Tipo de Cambio Síntesis Cambio Realizado
