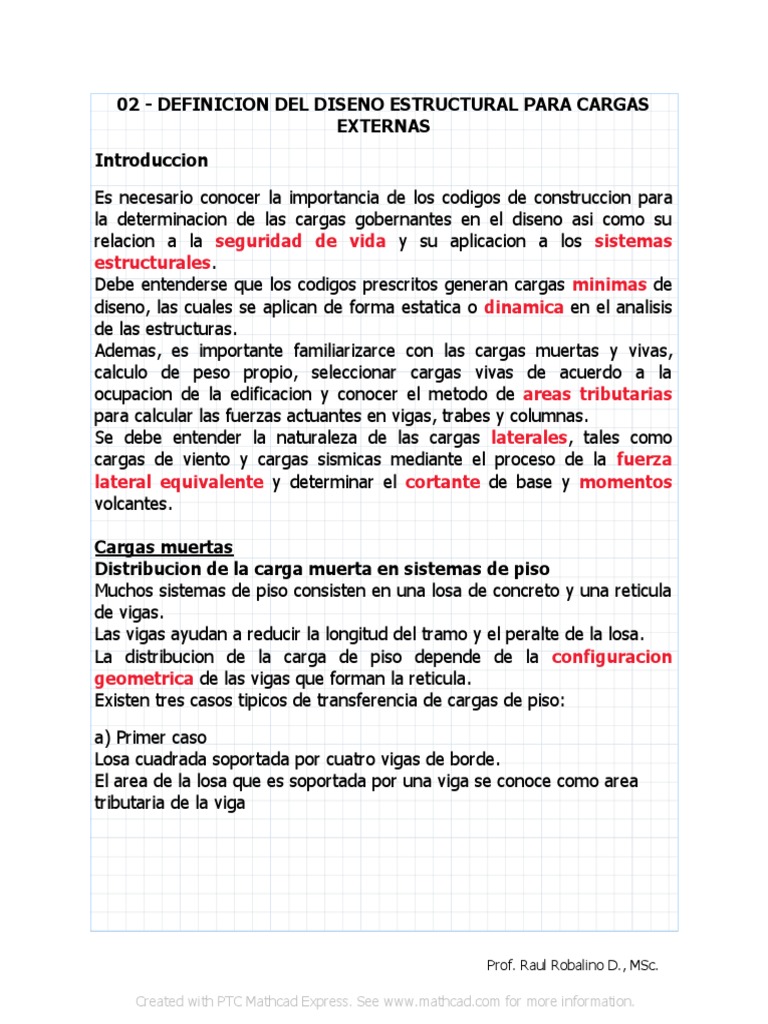

02 - DEFINICION DEL DISENO ESTRUCTURAL PARA CARGAS

EXTERNAS
Introduccion

Es necesario conocer la importancia de los codigos de construccion para

la determinacion de las cargas gobernantes en el diseno asi como su
relacion a la seguridad de vida y su aplicacion a los sistemas
estructurales.
Debe entenderse que los codigos prescritos generan cargas minimas de
diseno, las cuales se aplican de forma estatica o dinamica en el analisis
de las estructuras.
Ademas, es importante familiarizarce con las cargas muertas y vivas,
calculo de peso propio, seleccionar cargas vivas de acuerdo a la
ocupacion de la edificacion y conocer el metodo de areas tributarias
para calcular las fuerzas actuantes en vigas, trabes y columnas.
Se debe entender la naturaleza de las cargas laterales, tales como
cargas de viento y cargas sismicas mediante el proceso de la fuerza
lateral equivalente y determinar el cortante de base y momentos
volcantes.

Cargas muertas
Distribucion de la carga muerta en sistemas de piso
Muchos sistemas de piso consisten en una losa de concreto y una reticula
de vigas.
Las vigas ayudan a reducir la longitud del tramo y el peralte de la losa.
La distribucion de la carga de piso depende de la configuracion
geometrica de las vigas que forman la reticula.
Existen tres casos tipicos de transferencia de cargas de piso:

a) Primer caso
Losa cuadrada soportada por cuatro vigas de borde.
El area de la losa que es soportada por una viga se conoce como area
tributaria de la viga

Prof. Raul Robalino D., MSc.

Created with PTC Mathcad Express. See www.mathcad.com for more information.
a) Segundo caso
Losa rectangular soportada por dos vigas en paralelo

c) Tercer caso
Losa rectangular soportada por una reticula de vigas.
Cada viga interior soporta una carga trapezoidal

Prof. Raul Robalino D., MSc.

Created with PTC Mathcad Express. See www.mathcad.com for more information.
 Si la relacion entre el lado
largo y el lado corto es
mayor o igual a dos, se
considera
conservadoramente, que la
losa descarga en una
direccion y en este caso el
ancho tributario seria L1/3

Ejercicio:
Bosquejar los
diagramas de fuerza
cortante y momento
flector para la viga
cargada
trapezoidalmente

Ejemplo
Una sistema de aislamiento es soportado por una Prof.viga presforzada
Raul Robalino D., MSc.de
concreto de 1m de ancho (ala superior). Asumiendo que la plancha de
traficoCreated
pesa with PTC Mathcad Express. See www.mathcad.com for more information.
15 kg/m2 y el aislante bituminoso pesa 25 kg/m2, determine
Ejemplo
Una sistema de aislamiento es soportado por una viga presforzada de
concreto de 1m de ancho (ala superior). Asumiendo que la plancha de
trafico pesa 15 kg/m2 y el aislante bituminoso pesa 25 kg/m2, determine
la carga muerta total, por metro de ancho, que cada viga de be soportar

Peso propio de la viga

kgf
γc ≔ 2400 ――
m3
kgf
Ala: qala ≔ γc ⋅ 0.10 m ⋅ 1 m = 240 ――
m
kgf
Alma: qalma ≔ γc ⋅ 0.25 m ⋅ 0.36 m = 216 ――
m
kgf kgf
Plancha: qins ≔ 15 ⋅ ―― ⋅ 1 m = 15 ――
m2 m

kgf kgf
Aislante: qais ≔ 25 ⋅ ―― ⋅ 1 m = 25 ――
m2 m

kgf
qDL ≔ qala + qalma + qins + qais = 496 ――
m

Ejemplo
El piso metalico de un pequeno edificio se muestra a continuacion.
Prof. Raul Robalino D., MSc.El
tablero consta de una losa maciza de 13cm de espesor soportada en vigas
Created with PTC Mathcad Express. See www.mathcad.com for more information.
metalicas.
Ejemplo
El piso metalico de un pequeno edificio se muestra a continuacion. El
tablero consta de una losa maciza de 13cm de espesor soportada en vigas
metalicas.
Las vigas se conectan a traves de conexiones de corte, es decir solo
pueden trasmitir fuerzas cortantes, mas no momentos.
Un panel acustico que pesa 8 kg/m2 se suspende de la losa de concreto.
Se considera que el peso de ductos, tuberias e instalaciones electricas es
de aproximadamente 100 kg/m2. El disenador inicialmente estimo el peso
de las vigas B1 en 45 kg/m y el de las vigas B2 en 75 kg/m. Establezca la
magnitud de la carga muerta en viga B1 y en la cargadora B2
kgf
γc ≔ 2400 ――
m3
kgf
wpanel ≔ 8 ――
m2
kgf
wduct ≔ 100 ⋅ ――
m2
kgf
wB1 ≔ 45 ――
m

kgf
wB2 ≔ 75 ――
m

Solucion

Sobre la viga B1
bB1 ≔ 2.5 m
kgf
Losa qlosa ≔ bB1 ⋅ γc ⋅ 0.13 m = 780 ――
m
kgf
Panel qpan ≔ wpanel ⋅ bB1 = 20 ――
m
kgf
Ductos qduct ≔ wduct ⋅ bB1 = 250 ――
m
kgf
Viga B1 qviga ≔ wB1 = 45 ――
m
qtotal ≔ qlosa + qpan + qduct + qviga
kgf
qtotal = 1095 ――
m

Calcular los diagramas de fuerza cortante y momento flector para la viga B2

Area tributaria de columnas
Prof. Raul Robalino D., MSc.
a) Determinar las reacciones de las vigas que llegan a las columnas
Created with PTC Mathcad Express. See www.mathcad.com for more information.
Calcular los diagramas de fuerza cortante y momento flector para la viga B2
Area tributaria de columnas

a) Determinar las reacciones de las vigas que llegan a las columnas

b) Multiplicar el area tributaria del piso que rodea a la columna por la

magnitud de la carga muerta por unidad de area.

El area tributaria de una columna se define como el area que rodea a la

columna, delimitada por el "centerline" de cada pano.

Los codigos especifican que el porcentaje de carga viva transmitido es

una funcion inversa del area tributaria, ya que a medida que el area
tributaria se incrementa, la reduccion por carga viva tambien.

Para columnas que soportan grandes areas, esta reduccion puede

alcanzar un maximo del 40 al 50 % (ASCE 7-16)

Reduccion por carga viva

Es poco probable que un elemento soportando un area tributaria
considerable este cargado en todos sus puntos por el valor maximo de la
carga viva.

Los codigos de construccion permiten reducir la carga viva para

elementos que tienen un area tributaria mayor.

Ejemplo
Usando el metodo del area tributaria, calculeProf.las Raulcargas muertas
Robalino D., MSc.
soportadas por las columnas A1 y B2. El sistema de piso consiste en una
Created with PTC Mathcad Express. See www.mathcad.com for more information.
losa de 15 cm de espesor. Asuma un peso de 75 kg/m2 correspondiente a
Ejemplo
Usando el metodo del area tributaria, calcule las cargas muertas
soportadas por las columnas A1 y B2. El sistema de piso consiste en una
losa de 15 cm de espesor. Asuma un peso de 75 kg/m2 correspondiente a
vigas de piso, ductos, tuberias y tumbado. La pared exterior soportada
por las vigas perimetrales tiene un peso de 900 kgf/m
kgf kgf
γc ≔ 2400 ―― qSD ≔ 75 ―― Lx1 ≔ 6 m Lx2 ≔ 6.5 m
m3 m2 Ly ≔ 5 m
kgf
hlosa ≔ 15 cm qpared ≔ 900 ――
m

Solucion

kgf
Losa qlosa ≔ γc ⋅ hlosa = 360 ――
m2
kgf
Total qDL ≔ qlosa + qSD = 435 ――
m2
Columna A1
Lx1 Ly
At ≔ ―― ⋅ ―= 7.5 m 2
2 2
WDL ≔ At ⋅ qDL = 3262.5 kgf
⎛ Lx1 Ly ⎞
Wpared ≔ ⎜―― + ―⎟ ⋅ qpared = 4950 kgf
⎝ 2 2 ⎠
WA1 ≔ WDL + Wpared = 8212.5 kgf

Columna B2 ⎛
Lx1 Lx2 ⎞ 2
At ≔ ⎜―― + ―― ⎟ ⋅ Ly = 31.25 m
⎝ 2 2 ⎠
WB2 ≔ At ⋅ qDL = 13593.75 kgf

Cargas Sismicas
Prof. Raul Robalino D., MSc.

Created with PTC Mathcad Express. See www.mathcad.com for more information.
 WB2 ≔ At ⋅ qDL = 13593.75 kgf

Cargas Sismicas

Los movimientos del terreno causados por un terremoto causan que los
edificios se muevan (sway). Asumiendo que el edificio esta empotrado
en su base, los desplazamientos varian desde cero en la base hasta un
maximo en el techo.

A medida que los pisos se desplazan, el sistema resistente a cargas

laterales actua para resistir dichas fuerzas. Las fuerzas asociadas con
este movimiento (fuerzas inerciales) son una funcion del peso de los
pisos asi como tambien de la rigidez de la estructura.
La suma de las fuerzas inerciales que actuan en cada piso y que se
transmiten a la fundacion se denomina Cortante Basal y se denota por
V.
Existen varios metodos para determinar la magnitud del cortante basal,
entre ellos el Metodo de La Fuerza Lateral Equivalente.

I ⋅ Sa ((T))
V ＝ ―――― ⋅W Para edificios
R ⋅ ϕp ⋅ ϕE

Prof. Raul Robalino D., MSc.

Created with PTC Mathcad Express. See www.mathcad.com for more information.
 Para viviendas

Recordar: Los terremotos causan movimientos de suelo que causan que

los edificios, puentes y otras estructuras se desplacen lateralmente. En
edificios, este movimiento crea fuerzas inerciales laterales en cada piso.
La magnitud de estas fuerzas inerciales depende de la magnitud del
terremoto, del peso del edificio, del periodo natural del mismo, de la
rigidez, ductilidad y del tipo de suelo.

Combinaciones de carga

Segun ASCE:

1.4 D
1.2 D + 1.6 L +0.5 (Lr o S)
1.2 D + 1.6 (Lr o S) + (L o 0.8 W)
1.2 D + 1.6 W + L + 0.5 (Lr o S)
1.2 D + 1. E + L + 0.2 S

La combinacion de carga que produce el mayor valor de fuerza (o

momento) representa la carga para la cual el elemento debe ser
disenado)
Ejemplo
Una columna de un edificio esta sujeta a Prof. cargas gravitacionales
Raul Robalino D., MSc.
solamente. Usando el metodo del area tributaria, la carga axial producida
por laCreated
carga with PTC Mathcad Express. See www.mathcad.com for more information.
muerta, carga viva y carga viva de techo son:
Ejemplo
Una columna de un edificio esta sujeta a cargas gravitacionales
solamente. Usando el metodo del area tributaria, la carga axial producida
por la carga muerta, carga viva y carga viva de techo son:
PD ≔ 90 kip
PL ≔ 120 kip
PLr ≔ 20 kip

Cual es la resistencia axial requerida para la columna?

Solucion

Pu1 ≔ 1.4 ⋅ PD = 126 kip

Pu2 ≔ 1.2 ⋅ PD + 1.6 ⋅ PL + 0.5 ⋅ PLr = 310 kip

Pu3 ≔ 1.2 ⋅ PD + 1.6 ⋅ PLr + PL = 260 kip

Pu ≔ max ⎛⎝Pu1 , Pu2 , Pu3⎞⎠ = 310 kip

Ejemplo
Para determinar la resistencia requerida a flexion en un extremo de una
viga de concreto, los momentos producidos por carga muerta, viva y
sismo son:
MD ≔ 14 tonnef ⋅ m

ML ≔ 7 tonnef ⋅ m

ME1 ≔ 30 tonnef ⋅ m ME2 ≔ -30 tonnef ⋅ m

Calcule la resistencia por flexion requerida para momento positivo y

negativo
Mu1 ≔ 1.4 ⋅ MD = 19.6 tonnef ⋅ m

Mu2 ≔ 1.2 ⋅ MD + 1.6 ⋅ ML = 28 tonnef ⋅ m

Mu3_1 ≔ 1.2 ⋅ MD + 1.0 ⋅ ME1 + ML = 53.8 tonnef ⋅ m

Mu3_2 ≔ 1.2 ⋅ MD + 1.0 ⋅ ME2 + ML = -6.2 tonnef ⋅ m

Mu_neg ≔ max ⎛⎝abs ⎛⎝Mu1⎞⎠ , abs ⎛⎝Mu2⎞⎠ , abs ⎛⎝Mu3_2⎞⎠⎞⎠ = 28 tonnef ⋅ m

Mu_pos ≔ Mu3_1 = 53.8 tonnef ⋅ m

Ejemplo
Determinar la carga muerta de un segmento de viga T presforzada
Prof. Raul de 1
Robalino D., MSc.
m de longitud, cuya seccion transversal se muestra a continuacion. La
Created with PTC Mathcad Express. See www.mathcad.com for more information.
viga se construye con un concreto con un peso especifico de
 Mu_pos ≔ Mu3_1 = 53.8 tonnef ⋅ m

Ejemplo
Determinar la carga muerta de un segmento de viga T presforzada de 1
m de longitud, cuya seccion transversal se muestra a continuacion. La
viga se construye con un concreto con un peso especifico de

tonnef
γc ≔ 2.4 ―――
m3

72 in = 1.829 m

6 in = 0.152 m

24 in = 0.61 m

12 in = 0.305 m

18 in = 0.457 m

48 in = 1.219 m

A1 ≔ 72 in ⋅ 6 in = 432 in 2 A1 = 0.279 m 2
32 in ⋅ 6 in
A2 ≔ ―――― = 96 in 2 A2 = 0.062 m 2
2
A3 ≔ 8 in ⋅ 30 in = 240 in 2 A3 = 0.155 m 2

A4 ≔ 18 in ⋅ 12 in = 0.139 m 2 A4 = 0.139 m 2

AT ≔ A1 + 2 ⋅ A2 + A3 + A4 = 1080 in 2 AT = 0.697 m 2
kip tonnef
qT ≔ γc ⋅ AT = 0.094 ―― qT ≔ γc ⋅ AT = 1.672 ―――
in m

Ejemplo
Considere la planta mostrada a continuacion. Prof. Raul Robalino D., MSc.
a) Calcule el area tributaria para la viga B1
b) La magnitud de PTC
Created with la carga vivaExpress.
Mathcad en la viga
SeeB1
www.mathcad.com for more information.
Ejemplo
Considere la planta mostrada a continuacion.
a) Calcule el area tributaria para la viga B1
b) La magnitud de la carga viva en la viga B1
c) La magnitud de la carga viva en la viga cargadora G2
d) El diagrama de momento flector en la viga cargadora G2

kgf
LL ≔ 300 ――
m2
Lx1 ≔ 9 m Ly ≔ 6 m

Lx2 ≔ 8 m

Solucion

Relacion de lados para la viga B2

Lx2
R1 ≔ ―― = 2.667
Ly
―
2
if ((R1 > 2 , “One way” , “Two way”)) = “One way”

a) Area tributaria B1
Ly
AB1 ≔ ―⋅ Lx1 = 27 m 2
2
b) Magnitud de carga viva en B1
Ly
bB1 ≔ ―= 3 m
2

Prof. Raul Robalino D., MSc.

Created with PTC Mathcad Express. See www.mathcad.com for more information.
 Ly
bB1 ≔ ―= 3 m
2

kgf
qLL_B1 ≔ bB1 ⋅ LL = 900 ――
m
c) Magnitud de carga viva en G2

Se necesita la magnitud de carga viva en B2

Ly
bB2 ≔ ―= 3 m
2
kgf
qLL_B2 ≔ bB2 ⋅ LL = 900 ――
m
como se esperaba, ya que la carga viva es
uniformemente distribuida
Descargas debidas a B1
LB1 ≔ Lx1 = 9 m
LB1
RB1 ≔ qLL_B1 ⋅ ―― = 4050 kgf
2
Descargas debidas a B2
LB2 ≔ Lx2 = 8 m
LB2
RB2 ≔ qLL_B2 ⋅ ―― = 3600 kgf
2
Descarga total en G2

RG2 ≔ RB1 + RB2 = 7650 kgf

Se puede calcular, usando el area tributaria virtual de G2

⎛ Lx1 Lx2 ⎞ Ly 2
A ≔ ⎜―― + ―― ⎟ ⋅ ―= 25.5 m
⎝ 2 2 ⎠ 2

RG2 ≔ A ⋅ LL = 7650 kgf

d) El diagrama de momento flector en la viga cargadora G2

P⋅L
Mmax ＝ ――
4

RG2 ⋅ Ly
Mmax ≔ ――― = 11475 kgf ⋅ m
4

Prof. Raul Robalino D., MSc.

Created with PTC Mathcad Express. See www.mathcad.com for more information.
