ESTRUCTURAS ISOSTATICAS II CABLES

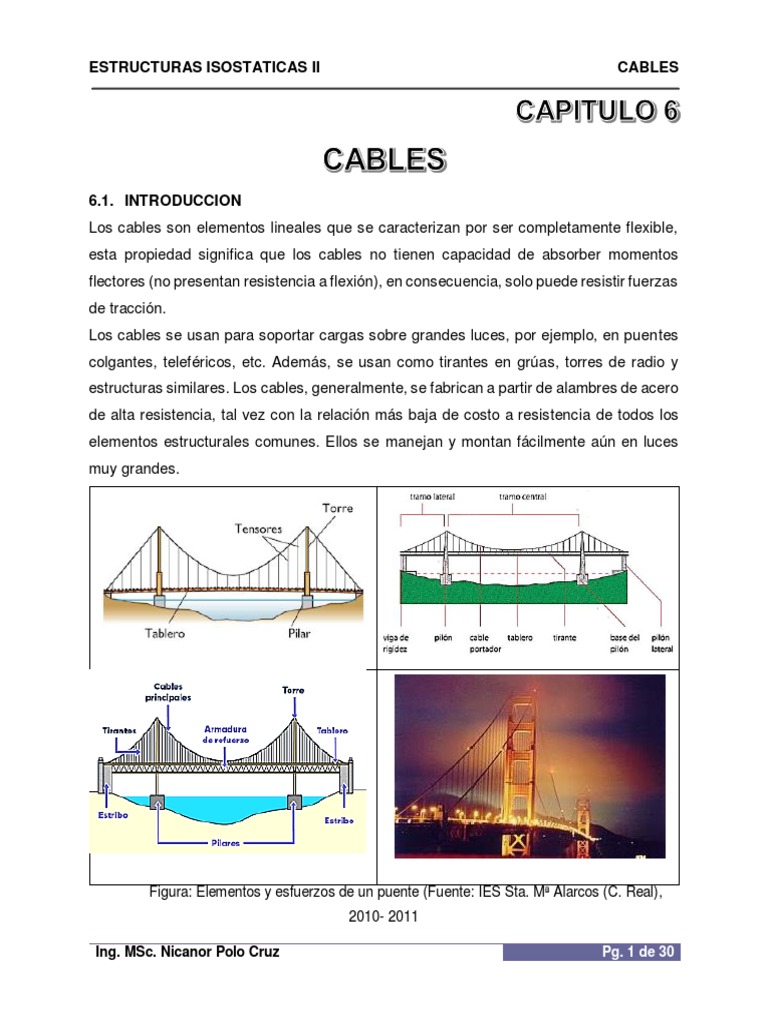

6.1. INTRODUCCION
Los cables son elementos lineales que se caracterizan por ser completamente flexible,
esta propiedad significa que los cables no tienen capacidad de absorber momentos
flectores (no presentan resistencia a flexión), en consecuencia, solo puede resistir fuerzas
de tracción.
Los cables se usan para soportar cargas sobre grandes luces, por ejemplo, en puentes
colgantes, teleféricos, etc. Además, se usan como tirantes en grúas, torres de radio y
estructuras similares. Los cables, generalmente, se fabrican a partir de alambres de acero
de alta resistencia, tal vez con la relación más baja de costo a resistencia de todos los
elementos estructurales comunes. Ellos se manejan y montan fácilmente aún en luces
muy grandes.

Figura: Elementos y esfuerzos de un puente (Fuente: IES Sta. Mª Alarcos (C. Real),
2010- 2011

Ing. MSc. Nicanor Polo Cruz Pg. 1 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Figura: Teleférico de La Ciudad La Paz (Fuente: Propia)

6.2. CONDICIONES DE LOS CABLES
Para que un elemento pueda ser considerado un cable ha de cumplir con una serie de
condiciones asociadas a distintas características, como son:
a) Dimensiones: La sección transversal es despreciable comparada con su longitud. En
el análisis de fuerzas, el peso de los cables se desprecia al ser muy pequeño comparado
con las cargas.
b) Flexibilidad: El cable no resiste esfuerzos de flexión ni cortadura. Tan sólo resiste
esfuerzos axiles (Tracción). En equilibrio estático puede adoptar distintas formas en
función de las cargas que lo soliciten.

c) Rigidez: Analizado con el modelo de sólido mecánico, su longitud no varía,

independientemente de la magnitud de las cargas.
d) Equilibrio: Sometido a un estado de cargas y adoptada la configuración deformada,
el cable se comporta como un sólido rígido, cumpliendo por lo tanto con las ecuaciones
de equilibrio.
e) Compresión: Un cable no puede trabajar a compresión.
f) La tensión: La tensión de un cable hace referencia al concepto históricamente
aceptado de resultante de fuerzas internas que actúan en los puntos de la sección del

Ing. MSc. Nicanor Polo Cruz Pg. 2 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

cable. Este concepto no es el mismo que el de fuerza por unidad de superficie, utilizado
en estudios de elasticidad y resistencia de materiales.

Figura: Elementos y esfuerzos de un puente a) Puente colgante de catenaria, b) Puente

atirantado (Fuente: IES Sta. Mª Alarcos (C. Real), 2010- 2011
6.3. CABLES CON CARGAS PUNTUALES
Son aquellas que actúan en uno o varios puntos separados entre sí por una distancia
finita, no existiendo fuerzas en los puntos intermedios. La configuración de equilibrio que
adquiere un cable sometido a cargas puntuales (considerando el efecto del peso
despreciable) es poligonal.

Ejemplo Nº1: Hallar la tensión del hilo en cada tramo, así como su longitud

Ing. MSc. Nicanor Polo Cruz Pg. 3 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Figura Nº1
Solución:
Paso Nº1: Diagrama de cuerpo libre

Equilibrio del sistema completo

Ing. MSc. Nicanor Polo Cruz Pg. 4 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Una alternativa es plantear el equilibrio de un trozo mayor de la estructura, cortando el

hilo por donde interese (3 incógnitas) y aplicando las ecuaciones del sólido rígido:

Resueltas las tensiones y ángulos se completa la geometría y se puede calcular la

longitud del hilo:

Ing. MSc. Nicanor Polo Cruz Pg. 5 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Ejemplo Nº2: Determine la tensión en cada segmento del cable mostrado en la figura y
además determine la altura h?
Paso Nº1: Aplicando momentos en el punto A:

Analizamos el equilibrio de los puntos C y B:

Ing. MSc. Nicanor Polo Cruz Pg. 6 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Análisis punto C

Análisis punto B

Ing. MSc. Nicanor Polo Cruz Pg. 7 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Finalmente calculamos la altura h

h 2.74 m

6.4. TEOREMA GENERAL DEL CABLE

Si consideramos un cable de peso despreciable sometido a cargas concentradas y sujeto
en dos puntos A y B, el cable alcanzará su equilibrio y cada una de las porciones del
cable comprendida entre cargas adquirirá la forma rectilínea.

Aplicando la ecuación de equilibrio tenemos:

Ing. MSc. Nicanor Polo Cruz Pg. 8 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Sumando momentos en el apoyo B para todo el sistema de cargas:

Debido a la flexibilidad del cable, en todos sus puntos el momento flector es nulo,
tomando entonces momentos en un punto arbitrario (c) ubicado a una distancia (x) del
apoyo A hallamos:

Ing. MSc. Nicanor Polo Cruz Pg. 9 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Finalmente reemplazamos la ecuación 4 en ecuación 5, tenemos.

En resumen, las ecuaciones fundamentales son:

Ing. MSc. Nicanor Polo Cruz Pg. 10 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

a) Ecuación para hallar la reacción vertical

MB h
VA H
L L
a) Teorema General del cable, para hallar flechas en cualquier punto.

MB
H fc x Mc izquierda
L
Ejemplo Nº3: Encontrar a) Las reacciones en los puntos de apoyo A y B. b) Flechas en
los puntos C, D, E, Tomar como dato. y D 1.0m

Ing. MSc. Nicanor Polo Cruz Pg. 11 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Aplicando momentos en el punto B.

Aplicando el teorema del cable en el punto D: Para hallar la reacción horizontal.

Aplicando el teorema del cable a los puntos C y E:

Ing. MSc. Nicanor Polo Cruz Pg. 12 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Ejemplo Nº4: Un tubo de acero de diámetro exterior de 1.28m y di 1.27m ,

conducirá agua por una depresión de terreno. El tubo se encuentra sujeto a un cable de
peso despreciable mediante pendolones ubicados cada 5.0metros. Determinar:
a) Reacciones
b) La longitud del cable del tramo 1 y 2
c) La tensión del cable tramo 1 y 2.

Ing. MSc. Nicanor Polo Cruz Pg. 13 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Ing. MSc. Nicanor Polo Cruz Pg. 14 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Ing. MSc. Nicanor Polo Cruz Pg. 15 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Ing. MSc. Nicanor Polo Cruz Pg. 16 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Ing. MSc. Nicanor Polo Cruz Pg. 17 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

6.5. CABLES CON CARGAS DISTRIBUIDAS

Son cargas distribuidas que actúan en un dominio del cable. La configuración de equilibrio
que adquiere el cable depende del tipo de carga.

Ing. MSc. Nicanor Polo Cruz Pg. 18 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

CASOS PARTICULARES

Ing. MSc. Nicanor Polo Cruz Pg. 19 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Si el cable tiene apoyos a diferente altura, conociendo la ubicación de su punto más bajo,
se pueden calcular su ecuación y otros elementos de la siguiente manera:

Ing. MSc. Nicanor Polo Cruz Pg. 20 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

qx
Tsenq qx Tanq Pero
T cos q H H

6.5.1. LONGITUD DEL CABLE

6.5.2. TENSION MAXIMA DEL CABLE

2
T H2 qx

Ing. MSc. Nicanor Polo Cruz Pg. 21 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Como la función que define la tensión T depende directamente de la posición del punto
(definida por x), la tensión será máxima cuando x sea máximo.
2
Para X = a TA,max H2 qa
2
Para X = b TB,max H2 qb

Ejemplo Nº5: Para el cable sometido a carga uniforme de valor 50 KN/m, determinar las
reacciones, tensiones máximas y su longitud del cable.

Ing. MSc. Nicanor Polo Cruz Pg. 22 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

6.6. CABLES SOMETIDOS A SU PESO PROPIO

Como ya se ha mencionado los cables proporcionan un medio muy eficaz para soportar
el peso muerto de las trabes o cubiertas de puentes de claros o luces muy grandes, pero
también como un gran dispositivo de unión entre estructuras alejadas o separadas, para
analizar aquellos cables que están sometidos a su propio peso determinaremos la forma
del cable a lo largo de su longitud S
Como ya se ha mencionado, un cable que soporte solamente su peso propio tomara la
forma de una curva catenaria, cuya ecuación corresponde a una parábola como se
mostró anteriormente.
A continuación consideramos el caso de un cable que soporta únicamente su peso propio,
entonces la carga puede darse como una función de arco S. las ecuaciones deducidas
anteriormente son válidas si se analizan como x S entonces:

c2 y2 s2 c y2 s2 ; T w y ; h yA c

Ing. MSc. Nicanor Polo Cruz Pg. 23 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Cable sometido a una carga constante por unidad de longitud (de cable) que puede ser
propio peso del cable.

Figura Nº2: Cables sometidos por su peso propio (Fuente: Cecilia
Pardo
Sanjurjo ,2001)
6.6.1. ECUACION DE EQUILIBRIO DEL HILO
La ecuación de equilibrio del hilo se puede integrar, obteniéndose:

1) Ecuación de equilibrio del hilo

c = parámetro de la catenaria
2) Tensión en un punto:

Ing. MSc. Nicanor Polo Cruz Pg. 24 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

3) Longitud desde el mínimo a un punto:

4) Relaciones Hiperbólicas:

Cuando los ángulos de inclinación de los tramos del hilo respecto a la dirección horizontal
son pequeños, los ds y dx son muy parecidos: en ese caso la luz entre los apoyos es muy
grande comparada con la flecha y la parábola y la catenaria son también muy parecidas,
pudiéndose aproximar una por la otra.
Cuando se da esa situación se suele utilizar la expresión de la longitud de la catenaria
para calcular la longitud de la parábola:

Ejemplo Nº1: Teleférico: catenaria + cargas discretas (cabina)

Ing. MSc. Nicanor Polo Cruz Pg. 25 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Equilibrio de nudo + tramo BC (catenaria

1)+ tramo AC (catenaria 2)

Ejemplo Nº2: Catenarias a tensión y a compresión

Ing. MSc. Nicanor Polo Cruz Pg. 26 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

Ejemplo de aplicación Nº1: La luz del arco central del puente colgante representado en
la figura es de 500 m. La flecha en su centro es de 50 m. Los cables pueden resistir una
tensión máxima de 5000 kN. Determinar:
a) La carga por metro horizontal de calzada que puede resistir.
b) La longitud del cable en la cuerda central

SOLUCION:
Apoyos misma altura: simétrica, mínimo central

Tmax En el punto más alto Tmax TA TB 5000 KN

Plantean diagrama de cuerpo libre.

Equilibrio de media cuerda:

Aplicando el teorema de Pitágoras

tenemos.

Ing. MSc. Nicanor Polo Cruz Pg. 27 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

• Se podrían haber empleado las fórmulas de la parábola:

Longitud del hilo entre A y B:

Aproximada mediante una catenaria:

Ejemplo de aplicación Nº2: Un cable de transmisión eléctrica de 240 m de longitud y

masa por unidad de longitud 0,6 kg/m se suspende entre dos puntos que tienen la misma
altura. Si la flecha es de 24 m. Calcule la tensión máxima en el cable y el claro (distancia
horizontal entre los dos puntos de apoyo).

Ing. MSc. Nicanor Polo Cruz Pg. 28 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

SOLUCION:
Si consideramos que el origen del sistema de coordenadas se halla a una distancia
vertical “c” debajo del punto más bajo del cable (Según la figura del problema), la longitud
“S” del segmento de cable CB y la coordenada “y” del punto B, vienen dados por:

Además, se cumple que:

Reemplazamos y y S:

Despejando la incógnita c:

Cálculo de Tmax del cable:

Para calcular esta tensión máxima aplicamos la ecuación

Tmax w c2 s2

Ing. MSc. Nicanor Polo Cruz Pg. 29 de 30

ESTRUCTURAS ISOSTATICAS II CABLES

kg m
w m g 0.6 9.81 5.886 N
m s2
w 5.886 N
Además:

c 288 m catenaria
S 120 m Longitud
Reemplazando tenemos:
2 2
Tmax w c2 s2 5.886 N 288m 120m 1836.432 N
Tmax 1836.432 N
Cálculo del claro (distancia horizontal entre los dos puntos de apoyo)
L XA XB XA XB 2 XB
L 2 XB
De la ecuación de la catenaria tenemos la siguiente ecuación:

x y
y c Cosh despejando x x c ar cosh
c c
y
x c ar cosh
c
Reemplazando tenemos:

y 288m 24m
L 2 XB 2 c ar cosh 2 288m ar cosh
c 288m
L 233.5479 m

Ing. MSc. Nicanor Polo Cruz Pg. 30 de 30
