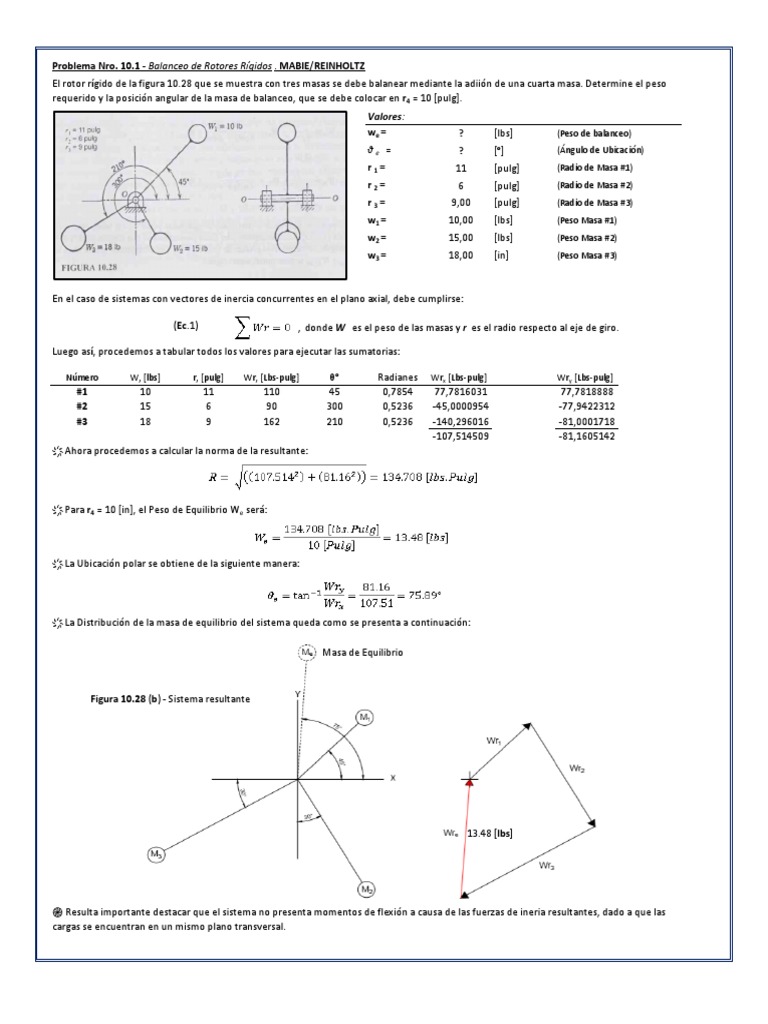

Problema Nro. 10.1 - Balanceo de Rotores Rígidos .

MABIE/REINHOLTZ
El rotor rígido de la figura 10.28 que se muestra con tres masas se debe balanear mediante la adiión de una cuarta masa. Determine el peso
requerido y la posición angular de la masa de balanceo, que se debe colocar en r4 = 10 [pulg].
Valores:
we = ? [lbs] (Peso de balanceo)
θe = ? [°] (Ángulo de Ubicación)
r1= 11 [pulg] (Radio de Masa #1)
r2= 6 [pulg] (Radio de Masa #2)
r3= 9,00 [pulg] (Radio de Masa #3)
w1 = 10,00 [lbs] (Peso Masa #1)
w2 = 15,00 [lbs] (Peso Masa #2)
w3 = 18,00 [in] (Peso Masa #3)

En el caso de sistemas con vectores de inercia concurrentes en el plano axial, debe cumplirse:

(Ec.1) , donde W es el peso de las masas y r es el radio respecto al eje de giro.

Luego así, procedemos a tabular todos los valores para ejecutar las sumatorias:

Número W, [lbs] r, [pulg] Wr, [Lbs-pulg] θ° Radianes Wrx [Lbs-pulg] Wry [Lbs-pulg]
#1 10 11 110 45 0,7854 77,7816031 77,7818888
#2 15 6 90 300 0,5236 -45,0000954 -77,9422312
#3 18 9 162 210 0,5236 -140,296016 -81,0001718
-107,514509 -81,1605142
҉ Ahora procedemos a calcular la norma de la resultante:

҉ Para r4 = 10 [in], el Peso de Equilibrio We será:

҉ La Ubicación polar se obtiene de la siguiente manera:

҉ La Distribución de la masa de equilibrio del sistema queda como se presenta a continuación:

Masa de Equilibrio

Figura 10.28 (b) - Sistema resultante

13.48 [lbs]

֎ Resulta importante destacar que el sistema no presenta momentos de flexión a causa de las fuerzas de ineria resultantes, dado a que las
cargas se encuentran en un mismo plano transversal.
