Software de Novus

UNSa – Fac.
de Ingeniería 2010
Instrumentación y Control SCADA en Planta Piloto II Software de NOVUS
Automático
Software de NOVUS
1.- DigiConfig

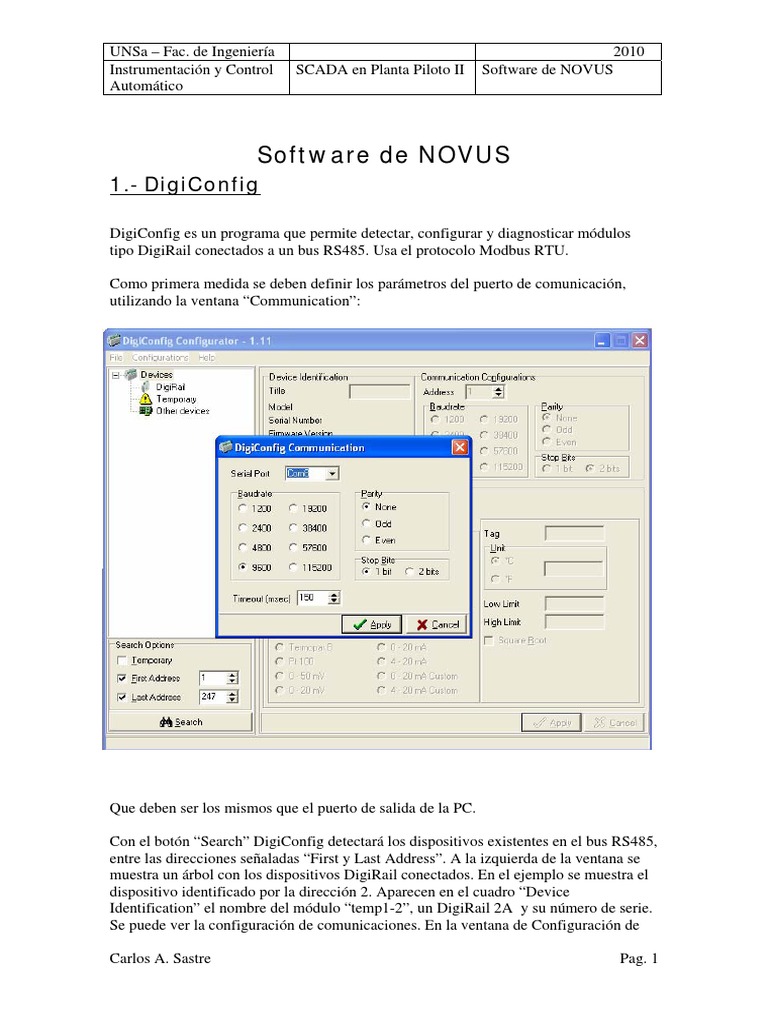

DigiConfig es un programa que permite detectar, configurar y diagnosticar módulos

tipo DigiRail conectados a un bus RS485. Usa el protocolo Modbus RTU.
Como primera medida se deben definir los parámetros del puerto de comunicación,
utilizando la ventana “Communication”:
Que deben ser los mismos que el puerto de salida de la PC.
Con el botón “Search” DigiConfig detectará los dispositivos existentes en el bus RS485,
entre las direcciones señaladas “First y Last Address”. A la izquierda de la ventana se
muestra un árbol con los dispositivos DigiRail conectados. En el ejemplo se muestra el
dispositivo identificado por la dirección 2. Aparecen en el cuadro “Device
Identification” el nombre del módulo “temp1-2”, un DigiRail 2A y su número de serie.
Se puede ver la configuración de comunicaciones. En la ventana de Configuración de
Carlos A. Sastre Pag. 1

UNSa – Fac. de Ingeniería 2010
Automático
Canal se puede elegir el canal 1 o el 2 (en el caso del DigiRail 4C serán 4). En el
ejemplo se ha configurado el canal1 para una entrada de 4-20mA, para la variable (Tag)
llamada “T.sal(T1)”, dando los resultados en ºC, entre 0 y 100ºC. La unidad elegida con
décadas de ºC, por ello el Límite máximo se expresa como 1000, para representar
100ºC. Si el límite máximo se fijara en 200ºC, en la ventana se debe escribir 2000.
Usando el botón de diagnóstico se puede ver la lectura actual de los dos canales del
dispositivo. En este caso se muestra la situación del canal 1 “T.sal(T1)”. Mediante el
botón de calibración se puede calibrar cada canal. Vemos que la lectura del canal 1 es
de 217, que representa 21,7ºC.

Automático
La dirección 3 (figura siguiente) se asignó a otro DigiRail 2A llamado “caud-pres”. El

canal 1 mide el caudal en litros por minuto/10, con el límite inferior de 2 y el superior
de 1892.
En el canal 2, que no se muestra acá, se ha conectado un medidor de presión. Todos los
transductores entregan una salida de corriente de 4-20mA.
Es importante señalar que el Controlador N1100 aparece como “Other Devices”, ya que
el DigiConfig reconoce como propios sólo los DigiRail. En la dirección 1 se asignó el
controlador N1100. Así debe ser, ya que el software Superview verifica el número de
registro de la licencia de software en el equipamiento con la dirección 1 para su
funcionamiento normal. Si no se valida, el programa corre en modo demostración,
durante sólo 20 minutos.

Automático

Automático
2.- Superview
2.1.- Crear una aplicación
En la pantalla inicial, una vez ingresado el usuario y su contraseña, se debe ingresar en

el menú de “Configurar”
Se especifican los Equipamientos, los Grupos de Alarmas, los Tags, los Históricos, las
Telas, etc.
2.1.1.- Usuarios
Los usuarios se definen con un login con la opción de Configurar Usuarios y la opción
Nuevo:

Automático
Se especifica el nombre del usuario, su “Login”, su contraseña y las tareas que puede
realizar. También se puede controlar los intentos de ingreso sin éxito. Excedido el límite
que se indica, Superview generará un informe (Log).

Automático
2.1.2. Equipamientos
En la figura superior se muestran las pantallas de la configuración, mediante las cuales

se asignó el módulo DigiRail2A de la dirección 3 a medidores de caudal y presión. Esa
dirección fue fijada previamente mediante el software DigiConfig.
De la misma manera se asignan los nombres y direcciones de cada módulo, elegidos

para las funciones que correspondan
2.1.3- Tags (variables)
Se asignan los Tags (nombres de variables) que serán necesarias para la supervisión. Si
no están especificadas acá, no serán tomadas en cuenta por Superview. En nuestro caso,

Automático
se especifican las variables de los módulos DigiRail, y también algunos parámetros y

variables del controlador N1100
A continuación hay que completar

los datos de cada Tag, mediante la
pantalla a la izquierda, ejemplo
para el medidor de caudal. Se
indica que el equipamiento (el
módulo) es el de “cau-pres”, ya
definido en la pantalla anterior,
que el parámetro es del tipo
PVEng1 (Variable de Proceso, en
unidades de ingeniería), y se fijan
los límites de 0 a 2000.

Automático
La siguiente pantalla se muestra las definiciones para el set point del controlador.
Posteriormente se definirá en la pantalla principal que el valor de este Tag es editable,
es decir, que puede ser variado desde el Superview.
2.1.4.- Archivos
Los “históricos” (archivos) se definen en la correspondiente pantalla.

Automático
Se especifica el nombre y lugar donde se guardará el archivo de los datos recogidos.
Para seleccionar los datos que se

archivarán se utiliza la pantalla de la
solapa “tags” de las propiedades del
histórico. Como se ve en la siguiente
figura, se seleccionan entre los tags
disponibles los que se almacenarán
en el archivo en construcción (Datos
de Torre, en este caso). Se especifica
el período de almacenamiento de los
datos en ms.

Automático
2.1.5.- Pantallas (Telas)
El diseño se realiza por medio de los íconos que aparecen al pie de la pantalla.
Presenta Textos Inserta un botón Inserta Graf. de barras Archivos
Crea imágenes Inserta Rótulos Inserta Gráficos Tablas de alarma
Seleccionada la opción, se señala en la pantalla, con el ratón, el lugar y las dimensiones

del dibujo.
Por ejemplo, la siguiente ventana corresponde a una “Caja de Textos”. En el contenido

se muestran las opciones de las variables que serán mostradas en la pantalla, como “Tag
Asociado”
Para dibujar en la pantalla se usa el botón de configura una imagen. En sus propiedades
(botón izquierdo del ratón) se despliega la siguiente ventana:

Automático
Se puede elegir una imagen .jpg o .bmp de una colección existente en un subdirectorio
de Superview, o bien crearla e importarla.
La pantalla inicial creada para nuestro SCADA es la siguiente:

Automático
Se observa la torre de enfriamiento, en la que se miden la temperatura del agua de

ingreso, y del agua a la salida de la torre. Aparecen en tiempo real en la ventana ELM2
y ELM3.
Luego de la bomba se leen el caudal y la presión (ELM4 y 5). El agua refrigerada

ingresa al intercambiador. Este está conectado al controlador N1100, que toma la
medida de la presión del intercambiador y la compara con un setpoint (preajuste de
presión). Este Tag se ha configurado previamente desde el menú configurar (ver “Tags”
más arriba), como la variable SV del controlador, y se mostrará en la ventana ELM10.
Los contenidos presentados en la ventana pueden ser editados, es decir, pueden ser
variados desde el programa por el operador. En la siguiente figura se muestra la
configuración de la caja de texto para habilitar la edición en pantalla del Tag Set Point.

Automático
Para ello hay que marcar la opción Si en la característica de Editable. Luego, durante la
operación, se accede a la opción de editar realizando un doble clic con el ratón en el
ícono correspondiente.
Con el resultado de la comparación, se efectúa la acción de control sobre la llave si-no

conectada a la línea de vapor proveniente de la caldera. La magnitud de la variable de
proceso (PVcont) se presenta en la ventana ELM14.
