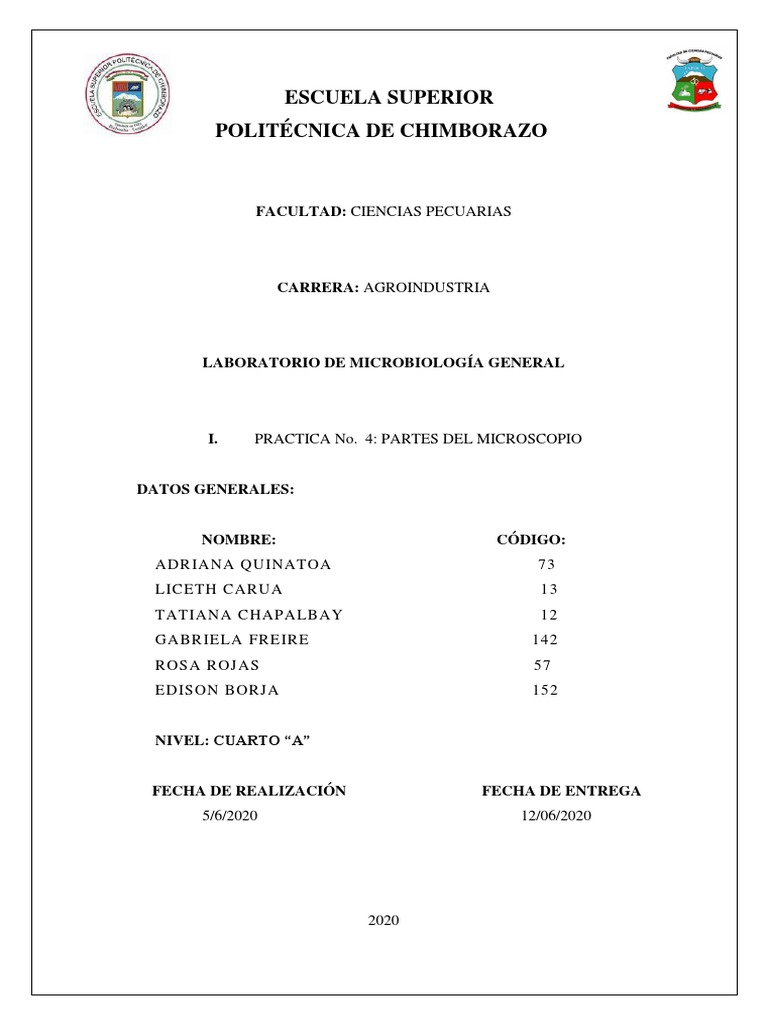

ESCUELA SUPERIOR
POLITÉCNICA DE CHIMBORAZO
FACULTAD: CIENCIAS PECUARIAS
CARRERA: AGROINDUSTRIA
LABORATORIO DE MICROBIOLOGÍA GENERAL
I. PRACTICA No. 4: PARTES DEL MICROSCOPIO
DATOS GENERALES:
NOMBRE: CÓDIGO:
ADR IANA QUINATOA 73
LICETH CARUA 13
TATIANA CHAPALBAY 12
GABR IELA FREIRE 142
ROSA ROJAS 57
EDISON BORJA 152
NIVEL: CUARTO “A”
FECHA DE REALIZACIÓN FECHA DE ENTREGA
5/6/2020 12/06/2020
2020
II. INTRODUCCIÓN
Según (Garcia, 2012), en su afán de llegar siempre más lejos en la investigación de
la naturaleza de lo que los límites de sus órganos sensoriales le imponen, el hombre
ha construido múltiples instrumentos que le han permitido acceder allí donde los
sentidos no podían penetrar.
Así como el telescopio abrió a la humanidad las puertas de lo infinitamente grande,
el microscopio hizo posible conocer los mundos de dimensiones íntimas, entre ellos
la célula, base de la vida. Los microscopios son aparatos que, en virtud de las leyes
de formación de imágenes ópticas aumentadas a través de lentes convergentes,
permiten la observación de pequeños detalles de una muestra dada que a simple
vista no se percibirían. (Garcia, 2012)
El microscopio significa de micro-pequeño, y scopio-mirar, observar, es un
instrumento cuya función es permitir observar la imagen de un objeto u organismo
que son demasiado pequeños para ser vistos a simple vista. El microscopio está
especialmente diseñado para el estudio de objetos tan pequeños que no pueden ser
observados a simple vista. Actúa como una extensión de nuestro sentido de la vista,
dándonos la oportunidad de conocer un mundo que permaneció invisible a los
humanos. (Kremer, 2012)
Hasta antes de su invención todos los microscopios tienen una estructura con un
brazo y una base. A esta estructura se unen las demás partes. La plataforma donde se
coloca lo que se quiere observar se denomina platina. En la base de la mayoría de
los microscopios hay una fuente de luz. Su lámpara posee un regulador de voltaje
para variar la intensidad de la luz. Casi todos los microscopios disponen (Coquart,
2013)
III. JUSTIFICACIÓN
Esta práctica se realiza con el fin de obtener conocimientos sobre las diferentes
partes del microscopio Compuesto y el Estéreo de igual manera las funciones de
cada una. Por lo que estos microscopios son instrumentos que permite la
observación de objetos y detalles de estructuras tan pequeñas que no podrían ser
observadas a simple vista. Este conocimiento nos ayudara a fortalecer en nuestra
Área y a desarrollarnos como futuros Ingenieros en Agroindustria.
IV. OBJETIVOS
a. Objetivo general
Identificar las diferentes partes que componen el microscopio
compuesto y estéreo microscopio.
b. Objetivos específicos
Reconocer la parte mecánica del microscopio compuesto y
estereomicroscopio.
Conocer la parte óptica del microscopio compuesto y
estereomicroscopio.
Analizar el sistema de iluminación del microscopio compuesto y
estereomicroscopio.
Definir los elementos de enfoque del microscopio compuesto y
estereomicroscopio.
V. REVISIÓN DE LITERATURA
a. Microscopio compuesto.
Es un microscopio óptico que tiene más de una lente de objetivo. Se utilizan
especialmente para examinar objetos transparentes, o cortados en láminas tan
finas que se transparentan. Además se emplea para aumentar o ampliar las
imágenes de objetos y organismos no visibles a simple vista. El microscopio
óptico común está conformado por tres sistemas: (Rodak, 2005)
El sistema mecánico está constituido por una palanca que sirve para
sostener, elevar y detener los instrumentos a observar.
El sistema de iluminación comprende un conjunto de instrumentos,
dispuestas de tal manera que producen las ranuras de luz.
El sistema óptico comprende las partes del microscopio permiten un
aumento de los objetos que se pretenden observar mediante filtros
llamados "de antigel subsecuente". (González, 2013)
Parece evidente que el microscopio compuesto fue inventado si cabe el término
en el año 1590 por Hans (padre) y Zacarias (hijo) Janssen, de
Middelbourg, quien aseguran, combinaba dos lentes simples convergentes: una
operaba de "objetivo" y la otra de "ocular". (Tortora, 2014)
b. Estéreo microscopio
Se observa la muestra a través de dos lentes distintos. Esto permite que la
imagen que llega a cada ojo sea ligeramente distinta. La combinación de estas
dos imágenes mediante nuestros ojos produce el efecto tridimensional.
Los microscopios estereoscópicos son en general microscopios de luz reflejada.
Es decir, un foco ilumina la muestra y la luz reflejada por la muestra es
observada a través de los objetivos y oculares. De este modo se pueden observar
muestras sin necesidad de laminarlas como en el caso de los microscopios de luz
transmitida, donde la luz atraviesa la muestra antes de llegar al objetivo. Este es
el motivo por el cual generalmente los microscopios estereoscópicos tampoco
tienen ni condensador ni diafragma. (Fuertes, 2014)
Este tipo de microscopio es por lo tanto adecuado para observar de forma
aumentada todo tipo de objetos sin necesidad de llevar a cabo un proceso de
preparado de la muestra. Esto los hace muy útiles en todo tipo de campos y
aplicaciones incluyendo el control de calidad de materiales, la construcción de
microcircuitos, el montaje de relojes o procedimientos de microcirugía. En
general, los microscopios estereoscópicos son muy utilizados en campos donde
debe manipularse la muestra mientras se observa. (Cardenas, 2019)
VI. MATERIALES Y MÉTODOS
a. Metodología
Se describe cada una de las partes del microscopio mediante las clases online
utilizando las diferentes aplicaciones como, Microsoft Teams, Elearning.
c. Materiales
Microscopio compuesto
i. Parte mecánica
Pie o base: su función es darle estabilidad al instrumento.
Columna o brazo: es la pieza de la parte posterior del microscopio.
Sujeta al tubo en su parte superior y en la parte inferior se acopla al pie
del aparato. Sirve para transportarlo.
Platina: se coloca la muestra a observar. Tiene un orificio en el eje
óptico del tubo que permite que pase el rayo de luz en dirección a la
muestra. Tienen dos pinzas sujetadoras, dos tornillos que permiten
desplazar las placas hacia adelante y atrás y de derecha a izquierda y
unas “rejillas” llamadas escalas de Vernier.
ii. Parte óptica
Cabezal: contiene los sistemas de lentes oculares. Puede ser monocular,
binocular.
El tubo: tiene forma cilíndrica y por dentro es de color negro para evitar
las molestias del reflejo de la luz. Conecta el ocular y el objetivo.
Oculares: son los sistemas de lentes más cercanos a la mira del
observador. Dependiendo de si existe uno o dos oculares, los
microscopios pueden ser monoculares o binoculares.
Ajuste de distancia interpupilar. Aumenta o disminuye la distancia entre
los lentes oculares para compensar por diferencias en la distancia entre
los dos ojos.
Objetivos: lentes situados cerca del objeto que se quiere observar.
Porta objetivos (revolver): contiene el sistema de lentes objetivos, móvil
localizado en la parte inferior del tubo. Permite, al girar, cambiar y
colocar los objetivos en posición correcta de trabajo.
iii. Sistema de iluminación
Fuente de iluminación: está constituida por una lámpara halógena. Se
encuentra en la base del microscopio. Provee una intensidad variable de
iluminación.
Diagrama: también conocido como iris, regula la intensidad de luz que
entra al condensador.
Condensador: es un sistema de lentes convergentes que capta los rayos
de luz y los que concentran en la muestra proporcionando mayor o
menor contraste.
Tornillo del condensador: Sube y baja el condensador regulando la
cantidad de luz en la preparación.
Ajuste de iluminación: controla la intensidad de la iluminación.
Interruptor (Botón de encendido): enciende y apaga el instrumento.
iv. Elementos de enfoque
Tornillo Macrométrico o ajuste grueso: sube y baja la platina
rápidamente. Permite acercar la muestra hacia el lente objetivo.
Tornillo micrométrico o ajuste fino: sube y baja la platina muy
lentamente; se usa con todos los lentes objetivos para perfeccionar el
enfoque de la imagen.
Microscopio estéreo
i. Parte mecánica
Brazo o columna: estructura metálica cilíndrica que sostiene la parte
superior del estereoscopio y la une a la base.
Base: pieza metálica solida redonda o cuadrada que soporta al equipo.
En el centro de la base se encuentra la platina.
Platina: disco donde se coloca la muestra por observar. Posee pinzas
(par de ganchos metálicos), que afirman la muestra sobre la platina.
Pinzas: ganchos metálicos que sostienen la muestra sobre la platina.
ii. Parte óptica
Cabezal: contiene los lentes oculares. Puede ser monocular, binocular.
Tubo: es el que permite un espacio entre el cabezal y su extremo
superior son colocados los oculares. Por medio de este tubo los ojos
pueden visualizar los objetos que se colocan en la platina.
Oculares: donde se descansan los ojos del especialista. Dependiendo de
si existe uno o dos oculares, los microscopios pueden ser monoculares
o binoculares.
Objetivo: cercano al objeto a observar. Junto con los oculares
proporcionan los aumentos necesarios para la visualización.
iii. Sistema luminoso
Regulador de intensidad de luz
Iluminador de incidente
Ajustes de iluminación
Interruptor
iv. Elementos de enfoque
Tornillo micrométrico: Permite acercar la muestra hacia el lente
objetivo.
El tornillo micrométrico: Permite acercar y alejar tubo y platina, es
decir, acercar el objetivo al preparado o alejarlo, según sea necesario.
VII. CONCLUSIONES
Tanto el microscopio estéreo como el microscopio compuesto está formado
por una parte mecánica, óptica, lumínica y los elementos de enfoque.
En la parte mecánica de los dos microscopios constan de Pie o base,
columna o brazo, pinzas, la diferencia es que en el estereomicroscopio se
movía el cabezal y en el microscopio compuesto la platina.
La parte óptica de los dos microscopios integra Cabezal, tubo, oculares y su
diferencia es que el estereomicroscopio solo posee un objetivo.
En el sistema de iluminación de los dos microscopios está compuesto por un
Regulador de intensidad de luz, Iluminador incidente, Ajustes de
iluminación, Interruptor.
El microscopio compuesto tanto como el estereomicroscopio en los elemento
de enfoque está compuesto por un tornillo Macrométrico, tornillo
micrométrico
VIII. RECOMENDACIONES
Es importante tener bien profundizado las partes del microscopio para poder
tener el conocimiento suficiente a la hora de manipular el microscopio.
Las partes del microscopio son muy importantes por lo que se debe tener idea de
cada función que cumple cada uno de ellas y así poder realizar las prácticas de
una manera adecuada.
Colocar el microscopio en una superficie plana y segura.
Manipular el microscopio de manera cuidadosamente ya que puede producir
algún daño.
IX. BIBLIOGRAFÍA
1. Cardenas, J. (4 de Junio de 2019). Laboratorio Quimico. Recuperado el 3 de
Noviembre de 2019, de https://www.tplaboratorioquimico.com/laboratorio-
quimico/materiales-e-instrumentos-de-un-laboratorio-quimico/microscopio.html
2. Fuertes, M. d. (2014). Biologia I. Pearson Educación. Recuperado el 9 de Junio
del 2010 de
https://books.google.com.ec/books?id=1R9FQ1xF3iEC&dq=Estereomicroscopi
o&hl=es&source=gbs_navlinks_s
3. González, M. P. (2013). Prácticas de laboratorio y de aula. Mexico: Narcea
Ediciones.Recuperado de:
https://books.google.com.ec/books?id=l_o6kIbkLU0C&dq=microscopio+compu
esto&hl=es&source=gbs_navlinks_s
4. Rodak, B. F. (2005). Hematología. Fundamentos y Aplicaciones Clínicas.
España: Ed. Médica Panamericana. Recuperado de:
https://books.google.com.ec/books?id=rFqhpbKnWX8C&dq=microscopio+com
puesto&hl=es&source=gbs_navlinks_s
5. Tortora, G. J. (2014). Introducción a la microbiología. España: Ed. Médica
Panamericana. Recuperado de:
https://books.google.com.ec/books?id=Nxb3iETuwpIC&dq=microscopio+comp
uesto&hl=es&source=gbs_navlinks_s
X. ANEXOS
Microscopio compuesto Microscopio estéreo
