3.
REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas

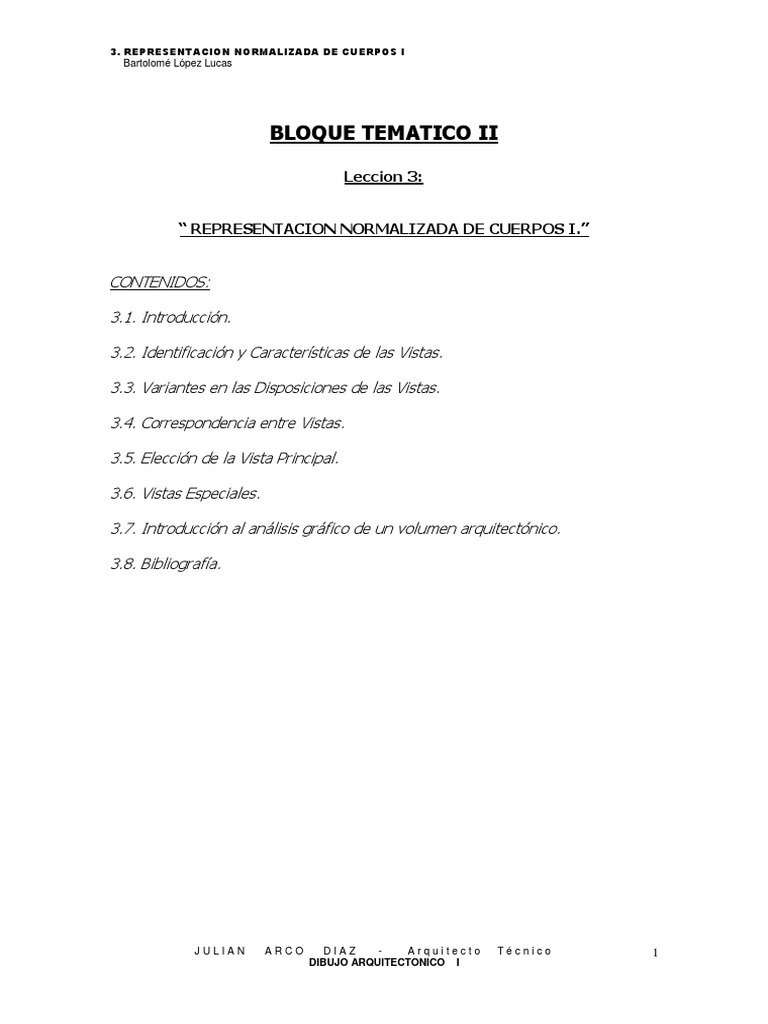

BLOQUE TEMATICO II
Leccion 3:
“ REPRESENTACION NORMALIZADA DE CUERPOS I.”
CONTENIDOS:
3.1. Introducción.
3.2. Identificación y Características de las Vistas.
3.3. Variantes en las Disposiciones de las Vistas.
3.4. Correspondencia entre Vistas.
3.5. Elección de la Vista Principal.
3.6. Vistas Especiales.
3.7. Introducción al análisis gráfico de un volumen arquitectónico.
3.8. Bibliografía.
JULIAN ARCO DIAZ - Arquitecto Técnico 1
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
3.1.-INTRODUCCION:
Para poder representar o interpretar figuras y volúmenes en un plano,
son necesarios una serie de vistas que nos describan a la perfección el objeto,
ofreciéndonos la máxima información posible sobre el. Estas vistas, hechas
desde todas las posiciones necesarias, nos definirán el objeto, ayudándonos a
su comprensión. Se denominan vistas principales de un objeto, a las
proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de
cubo. También se podría definir las vistas como, las proyecciones ortogonales
de un objeto, según las distintas direcciones desde donde se mire.
Según sea el objeto, se necesitaran mas o menos vistas para
representarlo. Así por ejemplo para representar un volumen determinado
necesitaremos una serie de vistas y para representar una esfera con una sola
vista será suficiente. Independientemente de que las figuras o volúmenes
puedan ser representadas con una sola vista, es necesario incluir en el plano
toda una serie de símbolos y signos que ayuden a definirla mas , tales como
alturas, diámetros, etc..
3.2.-IDENTIFICACION Y CARACTERISTICAS DE LAS VISTAS:
Cualquier forma en el espacio, al ser plasmada sobre un plano, cuadro,
etc., puede ser realizada de dos maneras: desde un punto de vista fijo (en
cuyo caso estaríamos hablando de la perspectiva cónica) o, en segundo lugar,
tal y como la forma es en si. Para realizar esta ultima, que es la que caracteriza
las proyecciones ortogonales, se proyectan perpendicularmente y los haces
resultan paralelos, llamados proyectantes; estos haces estarán apoyados en
su estructura sobre un plano o planos, de modo que se pueden obtener las
distintas vistas del citado objeto. A los planos sobre los que se proyectan estos
haces, se les llamaran Planos de Proyección. Si situamos un observador
según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas
posibles de un objeto. Estas vistas reciben las siguientes denominaciones:
Vista A: Vista de frente o alzado
Vista B: Vista superior o planta
Vista C: Vista derecha o lateral derecho
Vista D: Vista izquierda o lateral izquierdo
Vista E: Vista inferior
Vista F: Vista posterior
JULIAN ARCO DIAZ - Arquitecto Técnico 2
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
Para la elección de las vistas de un objeto, seguiremos el criterio de que
estas deben ser, las mínimas, suficientes y adecuadas, para que la pieza
quede total y correctamente definida. Seguiremos igualmente criterios de
simplicidad y claridad, eligiendo vistas en las que se eviten la representación
de aristas ocultas. En general, y salvo en piezas muy complejas, bastará con la
representación del alzado, planta y una vista lateral. En piezas simples bastará
con una o dos vistas. Cuando una pieza pueda ser representada por su alzado y
la planta o por el alzado y una vista de perfil, se optará por aquella solución que
facilite la interpretación de la pieza, y de ser indiferente aquella que conlleve el
menor número de aristas ocultas. En los casos de piezas representadas por una
sola vista, esta suele estar complementada con indicaciones especiales que
permiten la total y correcta definición de la pieza:
1) En piezas de revolución se incluye el símbolo del diámetro.
2) En piezas prismáticas o troncopiramidales, se incluye el símbolo del
cuadrado.
JULIAN ARCO DIAZ - Arquitecto Técnico 3
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
3.3.-VARIANTES EN LAS DISPOSICIONES DE LAS VISTAS:
Para la disposición de las diferentes vistas sobre el papel, se pueden
utilizar dos variantes de proyección ortogonal de la misma importancia:
- El método de proyección del primer diedro, también denominado
Europeo.
- El método de proyección del tercer diedro, también denominado
Americano.
En ambos métodos, el objeto se supone dispuesto dentro de un cubo,
sobre cuyas seis caras, se realizarán las correspondientes proyecciones
ortogonales del mismo.
La diferencia estriba en que, mientras en el sistema Europeo, el objeto
se encuentra entre el observador y el plano de proyección, en el sistema
Americano, es el plano de proyección el que se encuentra entre el observador y
el objeto.
SISTEMA EUROPEO
SISTEMA AMERICANO
JULIAN ARCO DIAZ - Arquitecto Técnico 4
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
3.4.-CORRESPONDENCIA ENTRE VISTAS:
Supongamos que una figura se encuentra encerrada en una caja y que la
pieza se proyecta sobre cada una de las seis caras interiores de esta; si se abre
la caja y se desdoblan todas sus caras, se podría ver la correspondiente relación
que existe entre cada una de las vistas:
SISTEMA EUROPEO SISTEMA AMERICANO
SISTEMA EUROPEO
SISTEMA AMERICANO
JULIAN ARCO DIAZ - Arquitecto Técnico 5
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
De esta forma podemos observar
que existe una correspondencia obligada
entre las diferentes vistas, es decir las
vistas coinciden en la anchura, altura,
longitud, etc... Hay que indicar que
igualmente que en el Sistema Diedrico al
representar la planta, Alzado y perfil de un
Volumen geométrico, las tres vistas
estaban relacionadas entre si aquí ocurre
lo mismo. Todas las vistas están
relacionadas y existe una correspondencia
entre ellas.
3.5.-ELECCION DE LA VISTA PRINCIPAL:
La elección del alzado puede ser algo complejo dependiendo del tipo de
volumen o de pieza. Tenemos que tener en cuenta que el alzado tiene que
ser la vista más característica del objeto. Esta vista representará al objeto
en su posición de trabajo.
En ocasiones, el concepto anterior puede no ser suficiente para elegir el
alzado de una pieza, en estos casos se tendrá en cuenta los principios
siguientes:
JULIAN ARCO DIAZ - Arquitecto Técnico 6
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
1) Conseguir el mejor aprovechamiento de la superficie del dibujo.
2) Que el alzado elegido, presente el menor número posible de aristas
ocultas.
3) Que nos permita la obtención del resto de vistas, planta y
perfiles, lo más simplificadas posibles
Así por ejemplo en la pieza siguiente, la vista principal y por lo cual el
alzado seria la cara denominada con la letra A, ya que nos indica la forma que
presenta la pieza y la inclinación del tramo de la parte superior.
JULIAN ARCO DIAZ - Arquitecto Técnico 7
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
3.6.-VISTAS ESPECIALES:
Con el objeto de conseguir representaciones mas claras y mas fáciles de
ejecutar, ahorrando a su vez tiempo de realización, tendremos en cuenta una
serie de vistas de fácil ejecución y que son:
Vistas de Piezas Simétricas: En los casos de piezas con uno o
varios ejes de simetría, puede representarse dicha pieza mediante una parte de
esta. Para indicar esta situación basta con representar el eje de simetría y
colocar en el extremo unas banderolas tal y como se indican en el dibujo.
Vistas de Detalle: Si algún elemento o parte de la pieza no quedara
bien definido con las vistas obtenidas, podrá dibujarse una vista parcial de la
zona en concreto. Tendrá que indicarse la zona objeto de la Vista de detalle,
mediante una letra, una flecha, un circulo, etc..
JULIAN ARCO DIAZ - Arquitecto Técnico 8
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
Vistas Auxiliares Oblicuas: En ocasiones se presentan elementos
en piezas, que resultan oblicuos respecto a los planos de proyección. Con el
objeto de evitar la proyección deformada de esos elementos, se procede a
realizar su proyección sobre planos auxiliares oblicuos. Dicha proyección se
limitará a la zona oblicua, de esta forma dicho elemento quedará definido por
una vista normal y completa y otra parcial.
JULIAN ARCO DIAZ - Arquitecto Técnico 9
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
3.7. Introducción al análisis gráfico de un volumen
arquitectónico:
El Dibujo Arquitectónico trata de representar y analizar
gráficamente una “idea”, de tal manera que dichos datos nos permitan la
ejecución material de la obra de arquitectura. Luego por tanto se trata
de una anticipación ideal de la arquitectura futura así como el dibujo de
la tecnología para prevenir o describir la realización.
En un volumen Arquitectónico simple como el de la figura
podemos observar que la dinámica de representación de alzados como
proyecciones de un volumen es similar al de las piezas descritas anteriormente.
Una vez decidido cual es la vista principal o alzado principal, obtenemos el
alzado lateral derecho, alzado posterior y alzado lateral izquierdo.
La planta sería un rectángulo que no nos aportaría datos del interior, por
tanto tendremos que recurrir a otros sistemas que nos permitan analizar
perfectamente el volumen arquitectónico, es decir, las secciones que son cortes
imaginarios realizados longitudinal y transversalmente al edificio. Luego un
plano de planta puede considerarse como una sección del edificio realizada
desde un plano horizontal paralelo a la línea del suelo. Igualmente podríamos
aplicarlo a las secciones verticales que serían cortes producidos en el
volumen arquitectónico por un plano vertical.
JULIAN ARCO DIAZ - Arquitecto Técnico 10
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
JULIAN ARCO DIAZ - Arquitecto Técnico 11
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
JULIAN ARCO DIAZ - Arquitecto Técnico 12
DIBUJO ARQUITECTONICO I
3. REPRESENTACION NORMALIZADA DE CUERPOS I
Bartolomé López Lucas
3.8. Bibliografía.
• “Dibujo Técnico.com”. Bartolomé López Lucas.
www.dibujotecnico.com. Murcia 2004.
• “El Dibujo de Arquitectura” . Jorge Sainz. Editorial Reverté. Barcelona
2005.
• “Interpretación de planos” . Ediciones CEAC. Barcelona 2001.
• “Cuaderno de Prácticas Dibujo Arquitectónico I”. Arturo Marín
Guerrero. Granada 2005.
• “Manual de normas U.N.E., sobre Dibujo”. IRANOR .INSTITUTO
ESPAÑOL DE NORMALIZACIÓN. Madrid. 1983.
• “Manual de Dibujo Arquitectónico”. Ching,F. Editorial Gustavo Gili.
Barcelona. 1977.
• “Catálogos de Arquitectura-20 casas Viviendas Unifamiliares”.
Luis M. Gisbert Trueba. Editorial Munira-Leria. Madrid. 2001.
JULIAN ARCO DIAZ - Arquitecto Técnico 13
DIBUJO ARQUITECTONICO I
