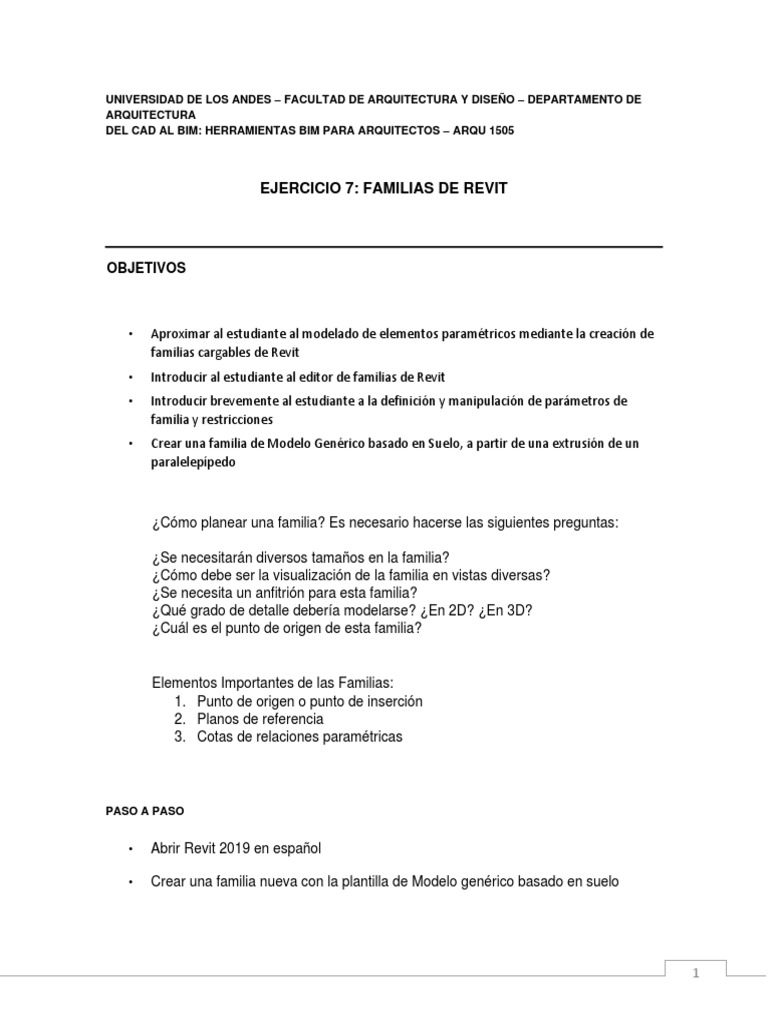

UNIVERSIDAD DE LOS ANDES – FACULTAD DE ARQUITECTURA Y DISEÑO – DEPARTAMENTO DE

ARQUITECTURA
DEL CAD AL BIM: HERRAMIENTAS BIM PARA ARQUITECTOS – ARQU 1505

EJERCICIO 7: FAMILIAS DE REVIT

OBJETIVOS

• Aproximar al estudiante al modelado de elementos paramétricos mediante la creación de


familias cargables de Revit
• Introducir al estudiante al editor de familias de Revit
• Introducir brevemente al estudiante a la definición y manipulación de parámetros de
familia y restricciones
• Crear una familia de Modelo Genérico basado en Suelo, a partir de una extrusión de un
paralelepípedo

¿Cómo planear una familia? Es necesario hacerse las siguientes preguntas:

¿Se necesitarán diversos tamaños en la familia?


¿Cómo debe ser la visualización de la familia en vistas diversas?
¿Se necesita un anfitrión para esta familia?
¿Qué grado de detalle debería modelarse? ¿En 2D? ¿En 3D?
¿Cuál es el punto de origen de esta familia?

Elementos Importantes de las Familias:


1. Punto de origen o punto de inserción
2. Planos de referencia
3. Cotas de relaciones paramétricas

PASO A PASO

• Abrir Revit 2019 en español

• Crear una familia nueva con la plantilla de Modelo genérico basado en suelo

1
• Sobre la vista en planta del Nivel de referencia, crear una extrusión de forma
rectangular. Utilizar cotas con equidistancia para formar un cuadrado

• Desde el cuadro de diálogo de Tipos de Familia, crear parámetros de ancho, largo


y alto para la extrusión

• Asignar a los parámetros de ancho y alto su respectiva cota

• Comprobar la flexibilidad de los parámetros revisando la vista 3D

• Cargar la familia en el proyecto

• Desde el proyecto, crear nuevos tipos de familia con diferentes dimensiones

• Inlcuir líneas simbólicas para la visualización en 2d en el proyecto

• Repetir los pasos básicos para crear una familia formada por una extrusión
compuesta por al menos tres paraleleípedos en planta, e incluyendo formas vacías

• Repetir los pasos básicos para crear una familia, con plantilla de modelo genérico
basado en muro, a partir de una forma creada con otra de las herramientas,
fundido, barrido, revolución etc

Ejercicio Previo:

Cómo acotar
