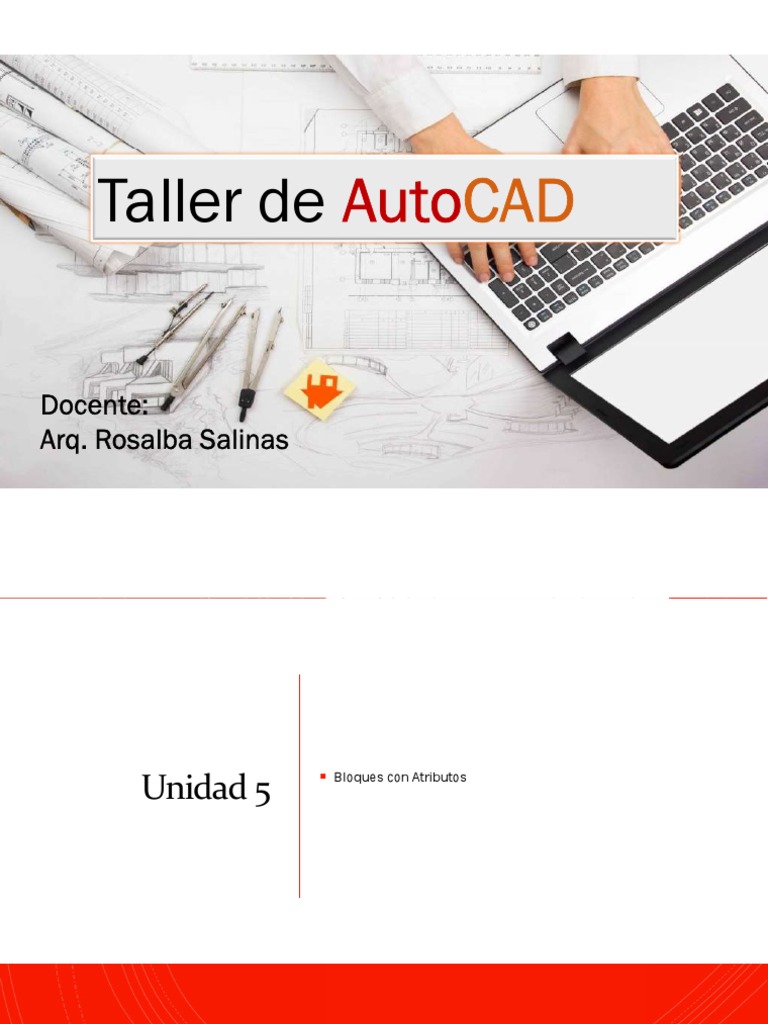

Taller de AutoCAD

Docente:
Arq. Rosalba Salinas
Unidad 5  Bloques con Atributos
 Concepto

Definición del atributo -

partes básicas-
Bloques con
ATRIBUTOS Creación del bloque,
inserción y carga de datos.
Edición.
 ¿Qué son los atributos?
 Un atributo es una etiqueta o un
identificador que enlaza datos con un
bloque. Un atributo podría contener, por
ATRIBUTOS ejemplo, dimensiones de objetos, números
de piezas, precios, comentarios y nombres
de propietarios.
 BLOQUE con ATRIBUTOS

Los bloques con atributos constan de:

Una parte FIJA DIBUJOS: que se realiza con
herramientas de dibujo como: líneas,
arcos, círculos, polígonos, polilíneas,
sombreados, splines, etc,

Otra parte FIJA TEXTOS:

compuesta de textos, que 2
permanecerá siempre igual. (1) 1
1

Una parte MODIFICABLE de 1

2
TEXTOS: que se realiza con la 2
herramienta ATRIBUTO. Para
que al momento de insertar el
bloque, permita colocar una u
otra información. (2)
ATRIBUTO Definir
Parte MODIFICABLE
ATRIBUTO
Luego de dibujar los elementos de
dibujos, como líneas, sombreados y 2
textos fijos, seleccionamos el
comando desde la cinta de opciones,
3
grupo bloque: Definir Atributo.
4
Se despliega el panel de control de
Definición de Atributos (2) 5
1
Partes básicas
3. IDENTIFICADOR: introduzca un texto que identifique el
dato a incluir. 6
4. SOLICITUD: escriba un mensaje
5. POR DEFECTO: escriba un mensaje muy común para el
dato que está configurando. Si no existe queda en
blanco.
Parámetros de textos
6. Defina las características de texto para el atributo. ACEPTAR
7. Aceptar.
8. Ubique el texto INDENTIFICADOR como parte del resto
de los dibujos y textos fijos.
Puede mover con el comando desplazar. 8
ATRIBUTO crear Bloque

Parte FIJA ATRIBUTO

Detalles A
Antes de crear el bloque puede, editar si necesita: desplazar, cambiar de
tamaño, girar, con propiedades modificar el tamaño del texto, el estilo, la
justificación etc.
Edición
También es posible editar las partes básicas del atributo.
Doble clic sobre el atributo, en el nuevo letrero de opciones realice las
modificaciones que necesite.(A)

Bloque con ATRIBUTOS

Una vez definidos los atributos (pueden ser varios) el siguiente paso es
crear el bloque.
9. Cree el bloque. No olvide las tres partes básicas.
ATRIBUTO Insertar

Insertar un bloque con ATRIBUTOS.

10. Inserte el bloque. Seleccione el comando para insertar el bloque.
Conviene habilitar la opción precisar en pantalla, esto le habilita a
ir girando mientras ubica el bloque. 10
11. Luego le habilita el cuadro editor de atributos. Ingrese los datos
necesarios.

11
En la columna
izquierda se
mostrará las
solicitudes
creadas por el
usuario. En la columna de la derecha los valores
ese concepto este correspondientes. Si cargó valores por
cuadro aparece defecto aparecerá aquí, puede modificar si
vacío y lo podrá fuera necesario. Si no existe valores
cargar ahora comunes para ese concepto este cuadro
aparece vacío y lo podrá cargar ahora
Recomendaciones

 No olvide crear en capa cero, de tal manera que asuma las propiedades de la capa de inserción.
 Si el bloque contiene varios atributos, al crear primero seleccione todos los objetos FIJOS, líneas
círculos, sombreados, textos etc. y luego seleccione los atributos en el orden en que desea le consulte,
un ejemplo: primero anchos de ventanas, luego alto de ventanas, después antepecho y por ultimo tipo
de aberturas.
EDITAR un bloque de Atributos

Seleccione con doble clic el bloque de atributos, a continuación tendrá el panel de edición.
En el panel de edición tiene tres grupos ATRIBUTO – OPCIONES DE TEXTO - PROPIEDADES

OPCIONES
ATRIBUTO
Todas las opciones DE TEXTO

presentadas puede
modificar

Seleccione, para
modificar el valor PROPIEDADES

Todas las opciones

presentadas puede
modificar
¡Practiquemos!
