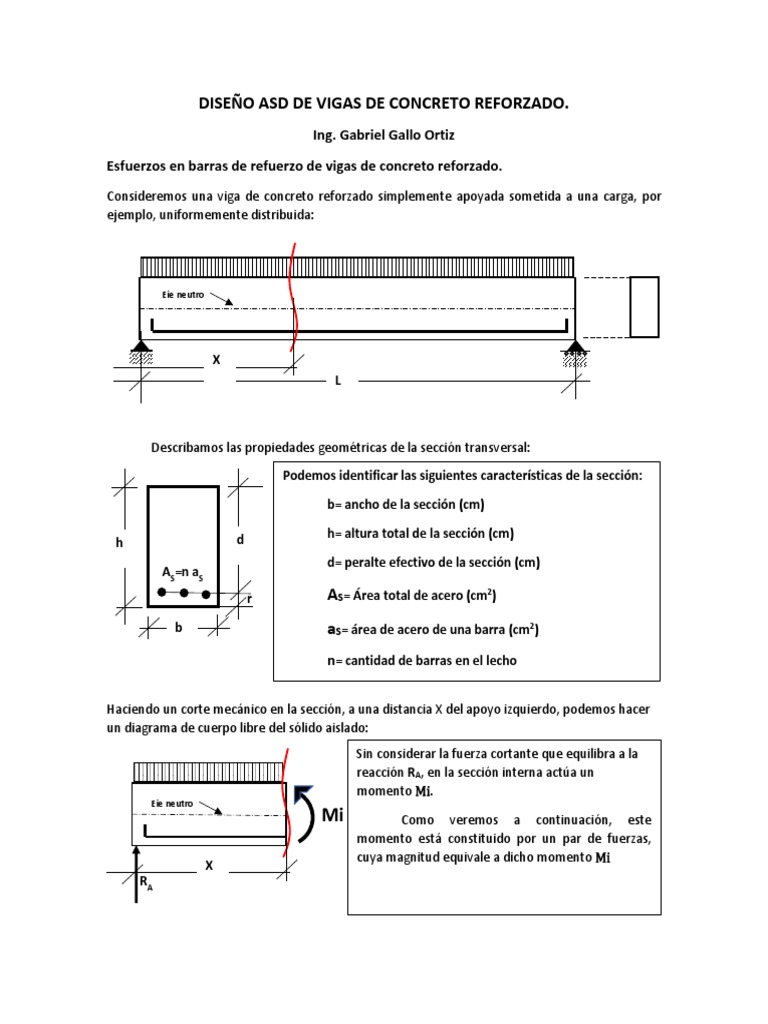

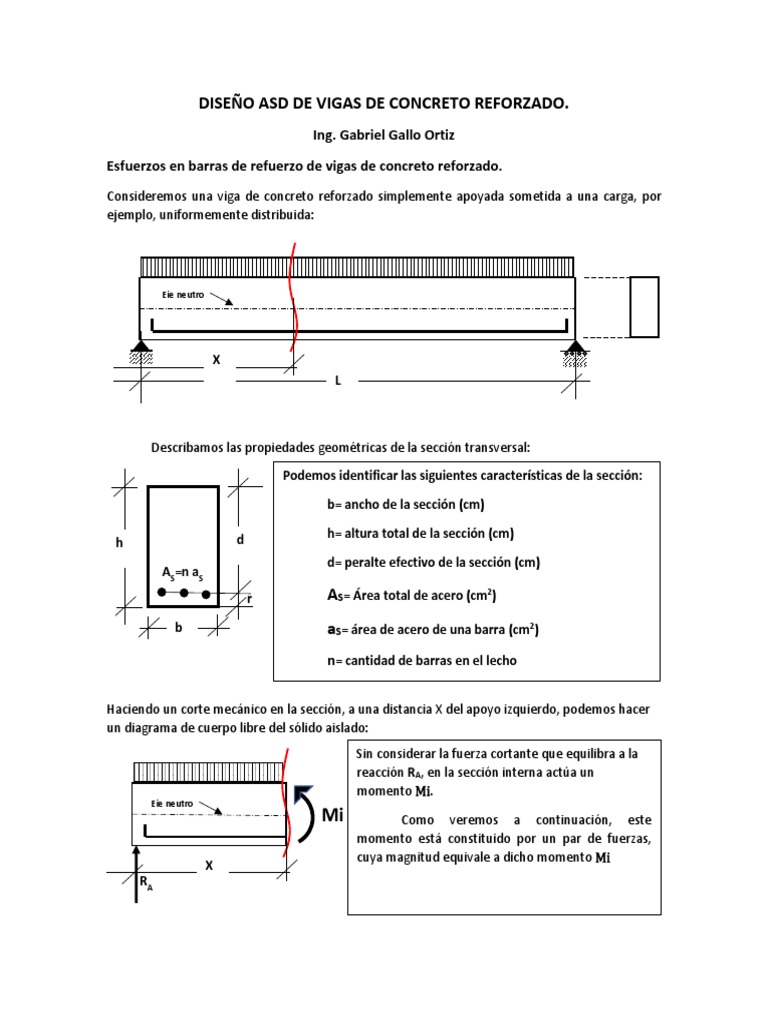

DISEÑO ASD DE VIGAS DE CONCRETO REFORZADO.

Ing. Gabriel Gallo Ortiz

Esfuerzos en barras de refuerzo de vigas de concreto reforzado.
Consideremos una viga de concreto reforzado simplemente apoyada sometida a una carga, por
ejemplo, uniformemente distribuida:

Eje neutro

X
L

Describamos las propiedades geométricas de la sección transversal:

Podemos identificar las siguientes características de la sección:

b= ancho de la sección (cm)

d h= altura total de la sección (cm)

h
d= peralte efectivo de la sección (cm)
AS=n aS
r AS= Área total de acero (cm2)
b aS= área de acero de una barra (cm2)
n= cantidad de barras en el lecho

Haciendo un corte mecánico en la sección, a una distancia X del apoyo izquierdo, podemos hacer
un diagrama de cuerpo libre del sólido aislado:
Sin considerar la fuerza cortante que equilibra a la
reacción RA, en la sección interna actúa un
momento Mi.
Eje neutro
Mi Como veremos a continuación, este
momento está constituido por un par de fuerzas,
cuya magnitud equivale a dicho momento Mi
X
RA
Cuando se aplica en la viga la carga , se producen microfisuras en la zona de tensión de la viga
(debajo del eje neutro), por lo que los esfuerzos de tensión se transfieren al acero de refuerzo. El
momento interno Mi se aplica por medio de un par interno de fuerzas; cada
Obsérvese unaelde
que las fuerzas
brazo del par del
par se aplica de la forma siguiente:
jd es menor que el peralte
efectivo d. La razón es que la
FC
fuerza de compresión actúa en
Eje neutro el centroide del diagrama
d jd
triangular. Es usual considerar
FT la magnitud de j igual a:
X
RA j= 0.9

• La fuerza de compresión Fc se aplica en el concreto, como resultante de un conjunto de

fuerzas F que actúan arriba del eje neutro de la viga (línea donde cambia el signo de los
esfuerzos, de compresiones a tensiones) y se distribuyen en forma triangular. Obsérvese
que la fuerza Fc es la resultante de todas las fuerzas F que actúan en la zona de
compresión. De estas fuerzas no nos ocuparemos por el momento.
• El momento interno Mi equivale a la magnitud del par de fuerzas:

𝑴𝒊 = 𝑭𝑻 ∙ 𝑩𝒓𝒂𝒛𝒐 𝒅𝒆𝒍 𝒑𝒂𝒓

Es decir: 𝑴𝒊 = 𝑭𝑻 ∙ 𝒋𝒅

• La fuerza de tensión FT se aplica en el área de acero y se distribuye entre todas las varillas
situadas en la zona de tensión. Tal fuerza FT de tensión equivale a:
𝐌𝐢
𝐅𝐓 =
𝐣𝐝
• El esfuerzo de tensión en toda la varilla de refuerzo, equivale a:
𝑭
𝝈𝑺 = 𝑨𝑻
𝑺

• Es decir:
𝑴𝒊
𝝈𝑺 =
𝑨𝒔 ∙ 𝒋 ∙ 𝒅
• Sabemos, por equilibrio, que:

Momento interno = Momento externo

Mi = M

Sustituyendo en expresión anterior, obtenemos el esfuerzo S desarrollado en la varilla:

 𝑴
𝝈𝑺 =
𝑨𝒔 ∙ 𝒋 ∙ 𝒅
Recordemos que, en la expresión anterior, M es la magnitud del momento flexionante.

Propiedades geométricas de varilla comercial de refuerzo en México.

NOTA: La denominación (N° de varilla) se establece por la cantidad de octavos de pulgada del
diámetro nominal (ejemplo: varilla #6 corresponde a la varilla ¾”, la cual tiene 6/8” de diámetro)

Ejemplo de revisión. Calcular el esfuerzo normal actuante máximo S en la varilla de refuerzo de la

siguiente viga de concreto reforzado y establecer si dicho esfuerzo permite cumplir la condición ASD
de diseño. El refuerzo en la zona de tensión consiste en cuatro varillas #4 (½” de diámetro, con un
área aS= 1.27 cm2 cada una). El acero es Grado 42, con un esfuerzo en el límite elástico Y= 4200
kg/cm2. Considerar un factor de seguridad FS= 0.5

= 2200 kg/m

X= 2.25 m
L= 4.50 m

MMAX= 5568.75 kg-m

 Esfuerzo admisible:

𝜎𝐴𝐷𝑀 = (𝐹𝑆) ∙ 𝜎𝑌
h d= 35
𝜎𝐴𝐷𝑀 = 0.5 𝑥 4200= 2100 kg/𝑐𝑚2
AS= 4#4 cm

r
b

Área de acero: 𝐴𝑆 = 4 𝑥 1.27 = 5.08 𝑐𝑚2

Cálculo de la magnitud del esfuerzo actuante:

𝜔𝐿2 2200 𝑥 4.52
Momento flexionante máximo: 𝑀𝑀𝐴𝑋 = = = 5568.75 𝑘𝑔 ∙ 𝑚
8 8

𝑴𝑴𝑨𝑿 = 𝟓𝟓𝟔 𝟖𝟕𝟓 𝒌𝒈 ∙ 𝒄𝒎

Esfuerzo normal actuante máximo:

𝑴 𝟓𝟓𝟔 𝟖𝟕𝟓 𝒌𝒈⁄
𝝈𝑺 = = = 𝟑𝟒𝟖𝟎
𝑨𝑺 ∙ 𝒋 ∙ 𝒅 𝟓. 𝟎𝟖 𝒙 𝟎. 𝟗 𝒙 𝟑𝟓 𝒄𝒎𝟐

Como 3480 > 2100 kg/cm2

(El refuerzo propuesto no permite cumplir condición ASD):

Solución no reglamentaria (ADM<  < Y)

ADM
Ejemplo de dimensionamiento. Para la viga revisada en el ejemplo anterior, establecer el refuerzo
longitudinal que permita cumplir la condición de diseño ASD en su forma más eficiente.

Momento flexionante máximo:

𝜔𝐿2 2200 𝑥 4.52

𝑀𝑀𝐴𝑋 = = = 5568.75 𝑘𝑔 ∙ 𝑚
8 8
𝑴𝑴𝑨𝑿 = 𝟓𝟓𝟔 𝟖𝟕𝟓 𝒌𝒈 ∙ 𝒄𝒎
Esfuerzo admisible: 𝜎𝐴𝐷𝑀 = (𝐹𝑆) ∙ 𝜎𝑌

𝝈𝑨𝑫𝑴 = 𝟎. 𝟓 𝒙 𝟒𝟐𝟎𝟎= 2100 kg/𝒄𝒎𝟐

Solución: Establecemos la condición de diseño ASD en su forma más eficiente:

𝑬𝒔𝒇𝒖𝒆𝒓𝒛𝒐 𝒂𝒄𝒕𝒖𝒂𝒏𝒕𝒆 = 𝑬𝒔𝒇𝒖𝒆𝒓𝒛𝒐 𝒂𝒅𝒎𝒊𝒔𝒊𝒃𝒍𝒆

ADM Solución óptima ( = ADM)

Igualando el esfuerzo actuante al esfuerzo admisible ( 𝜎𝑆 = 𝜎𝐴𝐷𝑀 )

𝑴
= 𝜎𝐴𝐷𝑀
𝑨𝑺 ∙ 𝒋 ∙ 𝒅
Despejando al área de acero, obtenemos la magnitud de As para el diseño más eficiente:
𝑴
𝑨𝑺 =
𝝈𝑨𝑫𝑴 ∙ 𝒋 ∙ 𝒅
Sustituyendo, obtenemos el área de acero en zona de tensión:
 𝟓𝟓𝟔 𝟖𝟕𝟓
𝑨𝑺 = = 𝟖. 𝟒𝟐 𝒄𝒎𝟐
𝟐𝟏𝟎𝟎 𝒙 𝟎. 𝟗 𝒙 𝟑𝟓

NOTA: Como el momento flexionante es positivo, el refuerzo se dispondrá por el lecho inferior.

Ahora, vamos a establecer la cantidad “n” de varillas de la denominación “#” que se requieren;
para ello, haremos una tabla de análisis de resultados:

ALTERNATIVAS DE REFUERZO.

Denominación Área de acero Cantidad n de Refuerzo

propuesta de una varilla varillas de tensión Observaciones
(#) (cm2) (adim) propuesto
#3 0.71 𝟖.𝟒𝟐 Demasiadas varillas;
= 11.85 12#3
𝟎.𝟕𝟏 Acumulación de refuerzo
#4 1.27 𝟖.𝟒𝟐
= 6.62 7#4 Misma observación
𝟏.𝟐𝟕

#5 1.99 𝟖.𝟒𝟐
=4.23
𝟏.𝟗𝟗 4#5 Ligeramente escaso

#6 2.87 𝟖.𝟒𝟐
=2.93
𝟐.𝟖𝟕 3#6 Mejor solución

- El área aS de acero de una varilla se localiza en la tabla de especificaciones.

- La cantidad n de varillas se calcula mediante:

Á𝒓𝒆𝒂 𝒅𝒆 𝒂𝒄𝒆𝒓𝒐 𝒕𝒐𝒕𝒂𝒍 𝑨𝒔

𝑪𝒂𝒏𝒕𝒊𝒅𝒂𝒅 =
𝒂𝑺
- El refuerzo propuesto se obtiene redondeando la solución.

CROQUIS DE REFUERZO.

Acero en zona de compresión: mínimo 2#4

d= 35
3#6 h
cm
AS= 3#6
L= 4.50 m r
b
A B
