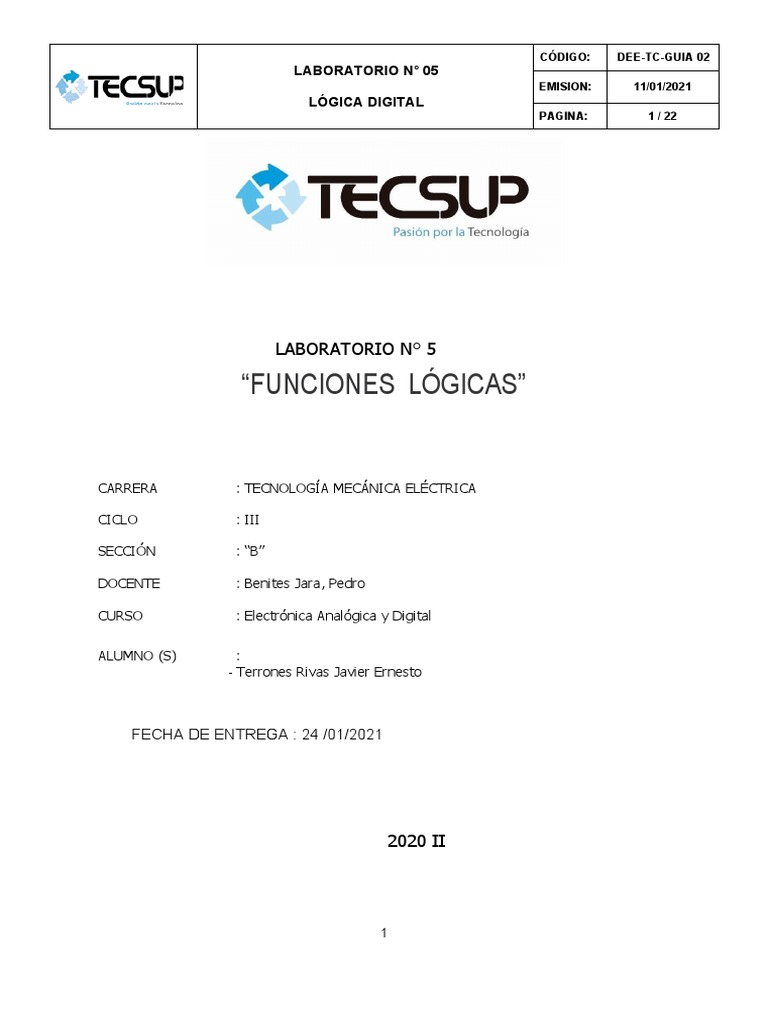

CÓDIGO: DEE-TC-GUIA 02

LABORATORIO N° 05
EMISION: 11/01/2021
LÓGICA DIGITAL
PAGINA: 1 / 22

LABORATORIO N° 5

“FUNCIONES LÓGICAS”

CARRERA : TECNOLOGÍA MECÁNICA ELÉCTRICA

CICLO : III

SECCIÓN : “B”

DOCENTE : Benites Jara, Pedro

CURSO : Electrónica Analógica y Digital

ALUMNO (S) :
- Terrones Rivas Javier Ernesto

FECHA DE ENTREGA : 24 /01/2021

2020 II

1
 CÓDIGO: DEE-TC-GUIA 02
LABORATORIO N° 05
EMISION: 11/01/2021
LÓGICA DIGITAL
PAGINA: 2 / 22

Laboratorio N° 05

LOGICA DIGITAL

“FUNCIONES LÓGICAS”

2
 CÓDIGO: DEE-TC-GUIA 02
LABORATORIO N° 05
EMISION: 11/01/2021
LÓGICA DIGITAL
PAGINA: 3 / 22

ÍNDICE

CONTENIDO Pág.

RECOMENDACIONES GENERALES DE SEGURIDAD........................................................4

ANÁLISIS DE TRABAJO SEGURO (ATS)...........................................................................5

1. OBJETIVOS.................................................................................................................... 7

2. DOCUMENTOS O NORMAS DE REFERENCIA.............................................................7

3. DESCRIPCIÓN DEL PROCESO.....................................................................................7

3.1. FUNDAMENTO TEÓRICO.........................................................................................7

3.2. RECURSOS...............................................................................................................7

3.3. CARACTERIZACIÓN DEL PROCESO......................................................................8

4. EVALUACIÓN.....................................................¡ERROR! MARCADOR NO DEFINIDO.

5. OBSERVACIONES Y CONCLUSIONES.......................................................................18

6. ANEXOS........................................................................................................................ 18

3
 CÓDIGO: DEE-TC-GUIA 02
LABORATORIO N° 05
EMISION: 11/01/2021
LÓGICA DIGITAL
PAGINA: 4 / 22

Historial de revisión

Participantes Área Fecha Firma

Electricidad -
Elaborado por: Pedro Pablo Benites Jara 02/03/2020
Electrónica

Revisado por: (Centro de Seguridad)

Electricidad -
Aprobado por: Carlos Prado Gardini 28/02/2020
Electrónica

Control de cambios

Revisión Fecha Descripción del Cambio

4
 CÓDIGO: DEE-TC-GUIA 02
LABORATORIO N° 05
EMISION: 11/01/2021
LÓGICA DIGITAL
PAGINA: 5 / 22

RECOMENDACIONES GENERALES DE SEGURIDAD

Antes de iniciar con las actividades, se tendrá en cuenta lo siguiente:

A. Condiciones obligatorias para el uso del ambiente.

B. Respuesta a emergencias.

 Vías de acceso y evacuación.

 Equipos de respuesta a emergencias.

 Señalización de seguridad.

C. Normas de seguridad generales.

ANÁLISIS DE TRABAJO SEGURO (ATS)

5
 FUNCIONES LOGICAS BENITES JARA H4 19/01/202
PEDRO PABLO 1
Terrones Rivas Javier
Ernesto

FUENTE DE ALIMENTACION DC
CABLES DE CONEXION
PROTOBOARD
LED
AND, OR, NOT
FUNCIONES LOGICAS: NAND, NOR, XOR

CIRCUITO AND
CIRCUITO OR
CIRCUITO OR, AND
CIRCUITO AND, NOT, OR Trabajar siempre con la Fuente apagada.
CIRCUITO NAND Verificar que la conexión sea la correcta.
CIRCUITO NOR
CIRCUITO NOR, NOT
CIRCUITO AND, NOT
6
1. OBJETIVOS

1. Identificarlas funciones lógicas básicas AND, OR, NOT, y comprobar su

tabla de verdad.
2. Identificar las funciones lógicas NAND, NOR, XOR y comprobar su
tabla de verdad.
3. Plantear las ecuaciones booleanas de un circuito con dos o más
compuertas
4. lmplementar una aplicación con las funciones digitales

2. DOCUMENTOS O NORMAS DE REFERENCIA

 A.E Delgado – J. Mira (1999) Problemas de Electrónica Digital.

 Louis Nashelky, Robert L. Boylestad(2009) Electrónica: Teoría de
circuitos y dispositivos electrónicos.

3. DESCRIPCIÓN DEL PROCESO

C.1. FUNDAMENTO TEÓRICO

Las funciones lógicas presentan dos niveles lógicos: Nivel bajo (L) ó “0” lógico y Nivel alto
ó “1” Lógico.
Las funciones lógicas responden a una tabla de verdad, y se les representa mediante
símbolos. Toda la lógica digital se rige por la lógica Booleana.
Los circuitos lógicos típicos corresponden a la familia TTL (LOGICA TRANSISTOR
TRANSISTOR y CMOS (SEMICONDUCTOR OXIDOMETALICO COMPLEMENTARIO).
Los Circuitos TTL operan con 5 VDC.
A partir de las funciones básicas se implementan todos los circuitos digitales.

C.2. RECURSOS

3.2.1. Charla de seguridad 5 minutos

Toda sesión de aprendizaje debe iniciar con una charla de seguridad de 5 minutos,
donde el docente explique claramente las normas de seguridad básicas a cumplir
durante la sesión.

3.2.2. Implementos de Seguridad de uso obligatorio

Protección Zapatos de
Guantes Mameluco
ocular seguridad

3.2.3. Materiales e insumos

Los materiales a utilizar, se describen a continuación:

• Circuitos integrados.
• Cables de conexión
• Protoboard
• Diodos Led
7
 3.2.4. Equipos

Los equipos a utilizar, se describen a continuación:

 Voltímetro digital.
 Fuente de alimentación DC

Nota: Realizar inspección de pre-uso de los equipos.

3.2.5. Herramientas

Las herramientas a utilizar, se describen a continuación:

 Destornillador perillero

C.3. CARACTERIZACIÓN DEL PROCESO

PELIGROS
ETAPA DEL PROCESO RIESGO CONTROLES
POTENCIALES

Inspección pre-uso:  Contacto con

corriente
Fuente de alimentación Manipulación de eléctrica:  Uso de cables de
DC. equipos electrónicos alimentación
- Descarga
totalmente aislados.
eléctrica
Protoboard
- Quemaduras

Preparación de los
circuitos digitales para la
generación de señales  Contacto con
corriente  Uso de cables de
digitales
eléctrica: alimentación
Manipulación de
totalmente aislados.
Revisar los códigos de los equipos electrónicos - Descarga
circuitos digitales con eléctrica  Evitar el uso de
puertaas NOT, AND, NOR, metales en el cuerpo
NAND, NOR y XNOR. - Quemaduras

Preparación del circuito

digital a probar  Contacto con
corriente  Uso de cables de
Armar el circuito digital con eléctrica: alimentación
Manipulación de
los chips indicados y verificar totalmente aislados.
equipos electrónicos - Descarga
la señal de salida según
condiciones de entrada. eléctrica  Evitar el uso de
Utlizar Leds para la salidad. metales en el cuerpo
- Quemaduras

PROCEDIMIENTO.

8
1. Implementar el siguiente circuito:

Figura 1

3. Conecte los tres puentes como se muestra en la figura a los puntos A,B,C. Con ello
las llaves A, B y C quedan conectadas con las entradas de las compuertas. Estas
llaves que tienen dos posiciones posibles proporcionan los estados ló gicos “ 0 “ u “
1 “ a las entradas de las compuertas Y.

4. Encienda la fuente de alimentació n

5. Obtenga la tabla de verdad de la compuerta AND usando las llaves A y B para
aplicar nivel ló gico alto (1) o bajo (0)
6. Complete la tabla de verdad.

A B F
1
0 0 0
0 1 0
1 0 0
1 1 1

9
7. Plantee la expresió n bó oleana de esta compuerta AND (Y)

F1 = ...............................................................

8. Utilizando las llaves A, B y C aplique los niveles ló gicos “1” y” 0” a las entradas del
circuito de la figura anterior.

9. Complete la tabla de verdad.

A B C F2
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 0
1 1 0 0
1 1 1 1

10
10. Plantee la expresió n booleana de este circuito.

F2 = ..........................ABC.....................................

11. Busque el circuito de la figura 2

Figura 2

12. Obtenga la tabla de verdad de la compuerta OR usando las llaves A y B para

aplicar nivel ló gico alto (1) o bajo ( O)

13. Complete la tabla de verdad

A B F
1
0 0 0
0 1 1
1 0 1
1 1 1

14. Plantee la expresió n booleana de esta compuerta OR (Y)

F1 = ........................AB.......................................

15. Utilizando las llaves A,B y C aplique los niveles ló gicos “1” y” 0” a las entradas del
circuito de la figura 2.

16. Complete la tabla de verdad

A B C F2
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 1
11
 1 1 0 1
1 1 1 1

17. Plantee la expresión booleana de este circuito

F2 = ............................A+B+C...................................

18. lmplemente el circuito de la figura 3

Figura 3

19. Determine las salidas de las compuertas F1,F2 , y complete la tabla de verdad:

A B C F1 F2
0 0 0 0 0
0 0 1 0 0
0 1 0 1 0
0 1 1 1 1
1 0 0 1 0
1 0 1 1 1
1 1 0 1 0
1 1 1 1 1

20. Plantee la expresión booleana de estas compuertas lógicas:

F2 = ....................(A+B)C...........................................

3. Busque el circuito de la figura 4

12
Figura 4

4. Determine las salidas de las compuertas F1,F2 y F3 , y complete la tabla de verdad:

A B C F1 F2 F3
0 0 0 0 0 0
0 0 1 0 0 0
0 1 0 0 0 0
0 1 1 0 0 0
1 0 0 0 0 0
1 0 1 0 0 0
1 1 0 1 0 1
1 1 1 1 1 1

5. Plantee la expresión booleana de estas compuertas lógicas:

F3 = F1 +F2 = ..................... (A*B)+(A*C)..........................................

6. Implementar el circuito de la figura 5

Figura 5

21. Complete la tabla de verdad de la figura 5

A F1 F2 F3
0 0 0 1
1 1 0 1

22. Exprese las funciones booleanans parea cada función obtenida

F1 = .................. (A-A/NEGADA)*(A/NEGADA-A)....................................................
13
 F2 = ......... ( A-A/NEGADA)*(A/NEGADA-A)...........

F3 = (A-A/NEGADA)*(A/NEGADA-A).......

23. Analizar la puerta Nand de la Figura 6.

Figura 6

27. Complete la tabla de verdad.

A B F
0 0 1
0 1 1
1 0 1
1 1 0

Plantee la expresión booleana de esta compuerta NAND

F = .............. A*B(NEGADA).......

28. Analizar la función lógica NOR de la figura 7.

Figura 7

29. Complete la tabla de verdad

A B F
0 0 0
0 1 1
1 0 1
1 1 0

Plantee la expresión booleana de esta compuerta NOR

14
 F = ............ A+B/NEGADA....

30. Implemente el circuito de la figura 8 y complete la tabla de verdad.

15
 Electrónica

Figura 8

Complete la tabla de verdad y plantee la ecuación booleana.

A B F1 F2 F3
0 0 1 1 1
0 1 1 0 1
1 0 0 1 1
1 1 0 0 0

Plantee la expresión bóoleana de la función F3

F3 = ........ A/NEGADA+B..........

31. ¿De la tabla obtenida a que función es equivalente?

……………………………………………………………………………………..

32. Implementar la función mostrada en la figura 9

Figura 9

16
 Electrónica

Complete la tabla de verdad.

A B F1 F2 F3
0 0 1 1 0
0 1 1 0 1
1 0 0 1 1
1 1 0 0 0

Plantee la expresión bóoleana de la función F3

F3 = ................ A/NEGADA*B/NEGADA.....

33. Implementar la función mostrada en la figura 10

Figura 10

34. Complete la tabla de verdad.

A B C F1 F2
0 0 0 0 0
0 0 1 0 1
0 1 0 1 1
0 1 1 1 0
1 0 0 1 0
1 0 1 1 1
1 1 0 0 1
1 1 1 0 0

Plantee la expresión bóoleana de las funciones:

F1 = .......A+B......

F2= ……(A+B)+C……

17
 Electrónica

27. Implementar el circuito Digital Comparador de la figura 11

Figura 11

28. complete la tabla de verdad de la figura 11.

A B F1 F2 F3 F4 F5
0 0 1 1 1 0 1
0 1 1 0 0 1 0
1 0 1 0 1 1 0
1 1 0 1 1 0 1

18
 Electrónica

4. EVALUACIÓN
Para ver el funcionamiento de los circuitos digitales, ¿qué es lo más
resaltante a tener en cuenta? Fundamente su respuesta.
Lo más resaltante que debemos tener en cuenta es nuestra tabla de verdad ya que
al tener nuestra tabla de verdad podremos corroborar que nuestro circuito este
correctamente conectado.

5. OBSERVACIONES Y CONCLUSIONES

 La tabla de verdad nos ayuda a crear unos parámetros de activación deacuerdo a lo

que requiramos o queramos para la activación de una carga.
 El método de Karnaugh nos ayuda a reducir nuestra tabla de verdad.
 Con las compuertas lógicas podemos realizar ciertas configuraciones para realizar
acciones de activación o des-activación de acuerdo a la configuración que hallamos
echo en nuestra tabla de verdad

6. ANEXOS

AND:

OR:

OR,AND:

19
 Electrónica

NOT,AND,OR:

20
 Electrónica

21
 Electrónica

22
