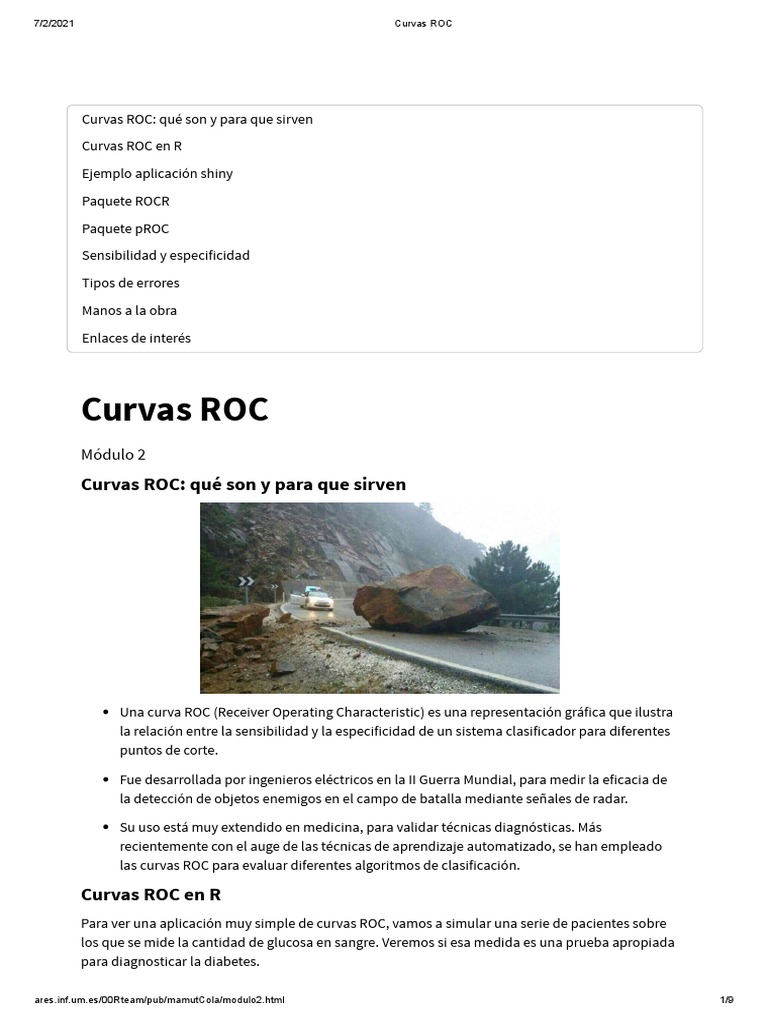

Curvas ROC
Módulo 2
Curvas ROC: qué son y para que sirven

Una curva ROC (Receiver Operating Characteristic) es una representación gráfica que ilustra
la relación entre la sensibilidad y la especificidad de un sistema clasificador para diferentes
puntos de corte.

Fue desarrollada por ingenieros eléctricos en la II Guerra Mundial, para medir la eficacia de
la detección de objetos enemigos en el campo de batalla mediante señales de radar.

Su uso está muy extendido en medicina, para validar técnicas diagnósticas. Más
recientemente con el auge de las técnicas de aprendizaje automatizado, se han empleado
las curvas ROC para evaluar diferentes algoritmos de clasificación.

Curvas ROC en R
Para ver una aplicación muy simple de curvas ROC, vamos a simular una serie de pacientes sobre
los que se mide la cantidad de glucosa en sangre. Veremos si esa medida es una prueba apropiada
para diagnosticar la diabetes.

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 1/9
7/2/2021 Curvas ROC

En el caso de que la prueba sea adecuada, deberíamos poder determinar también, cuál sería el
punto de corte óptimo, es decir, cuál sería el nivel de glucosa en sangre para el que determinamos
si un paciente es o no diabético.

Hay varios paquetes en R para calcular y dibujar curvas ROC, vamos a ver dos de ellos y
posteriormente veremos cómo se construye una curva ROC manualmente para comprender mejor
su funcionamiento.

Ejemplo aplicación shiny

En el siguiente enlace hay una aplicación shiny que muestra una curva ROC y permite modificar
algunos parámetros. Así podemos ver como se comporta la curva al modificar estos parámetros.

Aplicación shiny ROC (https://www.bioestadistica.uma.es/analisis/roc1/)

Paquete ROCR
El código R que hay a continuación sirve para generar un conjunto aleatorio de 100 pacientes
diabéticos y otro de 100 pacientes sanos.

enfms <- rnorm( 100, 173, 2 )

sanos <- rnorm( 100, 167, 2 )
datos <- data.frame( c( enfms, sanos ),
as.factor( rep( c("T", "F" ), times = 1, each = 100 ) ) )
colnames( datos ) <- c( "val", "attr" )

plot(NULL, xlim=c(160,185), ylim=c(0,0.25), type="n")

denEnf <- density(enfms)
lines(denEnf)
denSan <- density(sanos)
lines(denSan)
text(165, 0.18, "Sanos")
text(176,0.15, "Enfermos")

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 2/9
7/2/2021 Curvas ROC

Como podemos ver en el gráfico de las curvas de densidad generadas a partir de los datos, la
distribución de sanos solapa con la de enfermos. Es precisamente debido a ese solapamiento por
lo que se hace necesario recurrir a algún tipo de herramienta predictiva que ayude a decidir sobre
los casos dudosos.

La curva ROC que se genera tiene los siguientes elementos:

Eje de abscisas (x): Ratio de falsos positivos o 1 − especif icidad

Eje de ordenadas (y): Ratio de verdaderos positivos o sensibilidad

Diagonal del gráfico: Marca divide la cuadrícula en dos mitades. Indica el 50 del área del
gráfico

Área bajo la curva (AUC): Aunque no es un elemento gráfico, es importante ya que indica
cuánta área de la cuadrícula queda bajo la curva ROC (luego veremos qué significa)

El punto de color rojo sobre la curva es indica el punto de corte óptimo (valor óptimo de
corte) entre los grupos sanos y enfermos.

pred <- prediction( datos$val, datos$attr )

perf <- performance(pred, measure = "tpr", x.measure = "fpr" )

plot(perf, colorize = TRUE, type = "l" ) #out

abline(a = 0, b = 1 )

# Calcular el área bajo la curva

AUC <- performance( pred, measure = "auc")
AUCaltura <- AUC@y.values

# Calcular el punto de corte óptimo

cost.perf <- performance( pred, measure = "cost" )
opt.cut <- pred@cutoffs[[1]][which.min(cost.perf@y.values[[1]])]
#coordenadas del punto de corte óptimo
x<-perf@x.values[[1]][which.min( cost.perf@y.values[[1]] ) ]
y<-perf@y.values[[1]][which.min( cost.perf@y.values[[1]] ) ]
points(x,y, pch=20, col="red")

Obtener el AUC y el punto óptimo de corte

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 3/9
7/2/2021 Curvas ROC

cat( "AUC:", AUCaltura[[1]]) #out

AUC: 0.9841

cat("Punto de corte óptimo:", opt.cut) #out

Punto de corte óptimo: 170.0471

Paquete pROC
enfms <- rnorm( 100, 173, 2 )
sanos <- rnorm( 100, 167, 2 )
datos <- data.frame( c( enfms, sanos ), as.factor( rep( c("T", "F" ), times = 1
colnames( datos ) <- c( "val", "attr" )

rocobj <- roc( datos$attr, datos$val, auc = TRUE, ci = TRUE )

print( rocobj )

Call:
roc.default(response = datos$attr, predictor = datos$val, auc = TRUE, ci =

Data: datos$val in 100 controls (datos$attr F) < 100 cases (datos$attr T).
Area under the curve: 0.9942
95% CI: 0.9884-1 (DeLong)

plot.roc( rocobj, legacy.axes = TRUE, print.thres = "best", print.auc = TRUE,

auc.polygon = FALSE, max.auc.polygon = FALSE, auc.polygon.col = "gain
col = 2, grid = TRUE )

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 4/9
7/2/2021 Curvas ROC

Tanto el paquete ROCR como el paquete pROC nos dan de forma más o menos directa el punto de
corte óptimo, pero si quisiésemos determinarlo nosotros hay varios métodos.
Si lo que queremos es maximizar sensibilidad y especificidad se puede utilizar el índice de Youden,
donde para cada par sensibilidad-especificidad, el punto de corte sería aquel donde se cumpla:

Índice de Youden

M ax(sensibilidad + especif icidad − 1)

Con los datos de nuestro ejemplo, sería:

SensEspec <- rocobj$sensitivities + rocobj$specificities

maximo <- max( SensEspec )
numOrdenCutoff <- which( SensEspec == maximo )
rocobj$thresholds[numOrdenCutoff]

[1] 169.4157

El punto de corte óptimo es aquel que maximiza el ratio de verdaderos positivos (sensibilidad), al
mismo tiempo minimiza el ratio de falsos positivos (1 − especif icidad). Desde una perspectiva
gráfica y poco rigurosa, será el punto de la curva que quede lo más arriba y a la izquierda posible.
Es llegar a un compromiso de maximización de ambos parámetros, teniendo en cuenta que
aumentar uno significa disminuir el otro.

Anteriormente hemos comentado que es importante el valor del área que queda bajo la curva ROC
(AUC). Este valor puede interpretarse como la probabilidad de que ante dos individuos, uno sano y
otro enfermo, la prueba clasifique a los dos correctamente. Por lo tanto, cuanto mayor sea el valor
del AUC mejor será la prueba diagnóstica. Un valor cercano al 0.5 (50$% del área total) ya un valor
bastante malo. Según el campo en el que nos movamos, habrá que ser más o menos exigente con
el clasificador.

Sensibilidad y especificidad
La sensibilidad (Ratio de verdaderos positivos sobre el total de positivos) es importante cuando la
enfermedad no puede pasar desapercibida. Es decir, cuando es más grave diagnosticar a un
enfermo como sano que diagnosticar a un sano como enfermo.

TP
S ensibilidad =
FN + TP

La especificidad (Ratio de verdaderos negativos entre todos los negativos) es importante cuando
la enfermedad puede suponer una estigmatización del paciente o no se quiere preocupar a un
paciente o el tratamiento puede ser lesivo (amputaciones). Es decir cuando es más “grave”
diagnosticar a un sano como enfermo que pasar desapercibido a uno.

TN
Especif icidad =
FP + TN

Tipos de errores

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 5/9
7/2/2021 Curvas ROC

A tener en cuenta
En la mayoría de ámbitos es más grave cometer un error de tipo I, la medicina es una excepción,
generalmente será más grave no diagnosticar a un enfermo como tal que hacerlo a una persona sana.

Lo que interesa es aumentar la sensibilidad y la especificidad. Pero ¿es posible?

Supongamos que partimos de esta distribución de pacientes

Sensibilidad: 0.64

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 6/9
7/2/2021 Curvas ROC

Especificidad 0.8

¿Qué pasa si intentamos aumentar la sensibilidad?

Para ello necesitamos aumentar el número de TP (verdaderos positivos), y eso lo conseguimos

desplazando el punto de corte a la izquierda en este ejemplo.

Sensibilidad: 0.9

Especificidad: 0.6

Como podemos observar, al aumentar la sensibilidad, hemos perdido especificidad. Cada vez que
fijamos un punto de corte, podemos obtener un par de valores de sensibilidad y especificidad.

Si generamos muchos puntos de corte…

plot( dE$x, dE$y, type = "l", xlim = c( min( min( dE$x ), min( dS$x ) ),
max( max( dE$x ), max( dS$x ) ) ),
ylim=c( 0, 0.25 ) )

points( dE$x[muestra], y, pch = "+", col = 4 )

text( 175, 0.25, labels = "Enfermos" )
lines( dS$x, dS$y )
points( dS$x[muestra2], ym, pch = "-", col = 3 )
text(165, 0.25, labels = "Sanos" )

for (i in seq(-5,5,0.3)){
abline( v = 170+i, col = 1 )
}

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 7/9
7/2/2021 Curvas ROC

… y representamos todos los pares sesibilidad/especificidad obtenidos, lo que tenemos es una

curva ROC casera. Lógicamente esto no es necesario hacerlo, pues ya tenemos funciones que lo
hacen por nosotros. Pero nos sirve para ilustrar un poco cómo se construye una curva ROC.

x <- vector()
y <- vector()

for ( i in seq( -10, 10, 0.1 ) ){

incr <- i
FN <- length( which( dE$x[muestra] < dE$x[intersX] + incr ) )
TP <- length( which( dE$x[muestra] >= dE$x[intersX] + incr ) )
FP <- length( which( dS$x[muestra2] >= dS$x[intersX] + incr ) )
TN <- length( which( dS$x[muestra2] < dS$x[intersX] + incr ) )
sensi <- TP / ( FN + TP )
espec <- TN /( FP + TN )
x <- append( x, espec )
y <- append( y, sensi )

plot( seq(0, 1, 0.1 ) , seq(0, 1, 0.1 ), type = "n", xlab = "1-especificidad",

abline( a = 0, b = 1 )
lines( 1-x, y)
points(1-x, y, pch = "*" )

ares.inf.um.es/00Rteam/pub/mamutCola/modulo2.html 8/9
7/2/2021 Curvas ROC

Manos a la obra
Es el momento de dejar de leer y pasar a pensar, para ello vamos (mejor dicho váis) a hacer un
ejercicio para practicar lo visto hasta ahora (acceso
(http://ares.inf.um.es:3838/ares/mamutCola/modulo02/)).
