ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL

Curso: Mecánica de Fluidos I

Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término

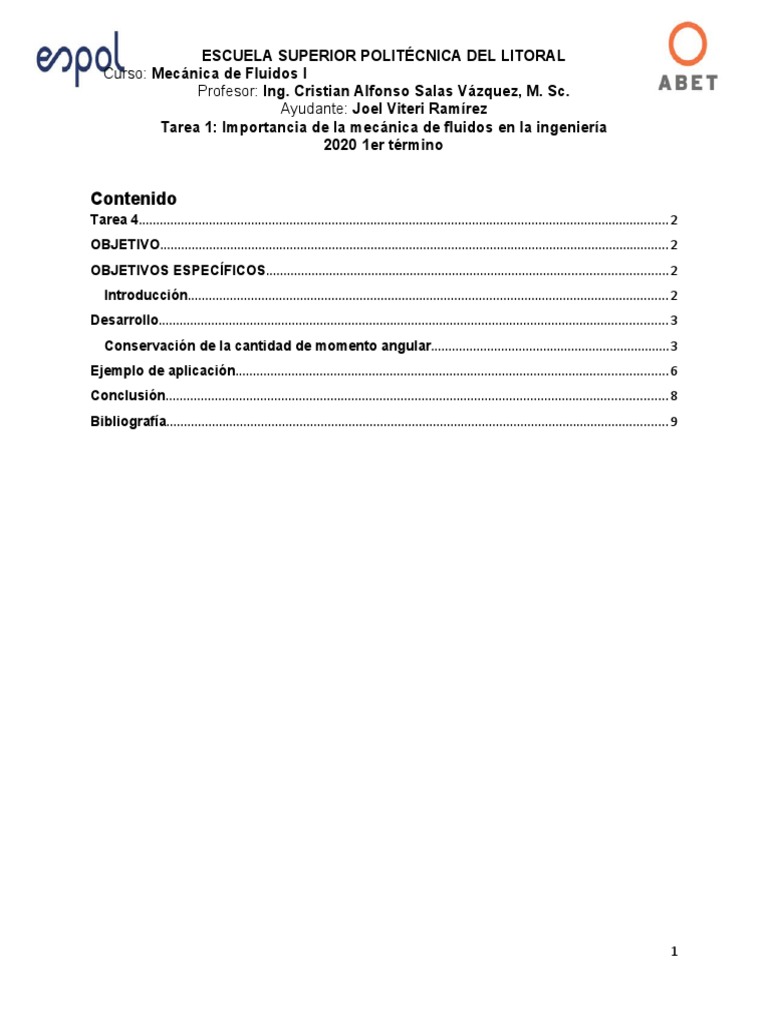

Contenido
Tarea 4.......................................................................................................................................................2
OBJETIVO.................................................................................................................................................2
OBJETIVOS ESPECÍFICOS..................................................................................................................2
Introducción.........................................................................................................................................2
Desarrollo.................................................................................................................................................3
Conservación de la cantidad de momento angular....................................................................3
Ejemplo de aplicación...........................................................................................................................6
Conclusión...............................................................................................................................................8
Bibliografía...............................................................................................................................................9

1
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término
Tarea 4
OBJETIVO
 El curso de Mecánica de Fluidos está basado en clases teórico-prácticas, en
lecturas complementarias y en la realización, por parte del estudiante, de una
serie de ejercicios. El propósito de estas tareas es el reforzar los conceptos
básicos presentados en clases de mecánica de fluidos I, todo esto para lograr el
completo entendimiento del curso, siendo necesario la consulta de textos
científicos que se manejan internacionalmente en idioma inglés.

OBJETIVOS ESPECÍFICOS

 Generar mayor destreza en el estudiante para aplicación de conocimientos de

matemáticas, ciencias e ingeniería.
 Reforzar la habilidad del estudiante para la resolución de ejercicios, así como
para analizar e interpretar dato.
 Propiciar y mejorar la capacidad de consulta y compresión de textos científicos
en inglés. Además, el incentivar en el estudiante la cultura de redacción bajo las
normativas APA.
 Fomentar el pensamiento crítico del estudiante al analizar sacar conclusiones
con base en los resultados obtenidos.

Introducción

El momento lineal es útil para determinar la relación que existe entre el momento lineal
de los flujos de un fluido y las fuerzas resultantes que en el actúan. Son varios los
problemas en los que el momento lineal interviene de manera repetida en los flujos de
un fluido, así como los efectos de rotación que estos causan.
Este tipo de problemas tienen una óptima solución con respecto a su análisis cuando
se los resuelve aplicando la ecuación de la cantidad de movimiento. Las turbomáquinas
son un importante dispositivo accionado por fluidos en las cuales incluyen las turbinas,

2
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término
ventiladores y bombas centrífugas, este tipo de máquinas se analizan mediante la
ecuación del momento angular. [ CITATION Cen06 \l 12298 ]

Desarrollo

Conservación de la cantidad de momento angular

El momento de una fuerza F entorno a un punto O es el producto vectorial (o cruz).

“donde r → es el vector de posición del punto O hacia

cualquier punto sobre la línea de acción de F . El
producto vectorial de dos vectores es un vector cuya
línea de acción es normal al plano que contiene a los
vectores que se multiplican (r y F en este caso) y cuya
El momento de una fuerza F alrededor de
magnitud es: “[ CITATION Cen06 \l 12298 ] un punto O, es el producto vectorial del
vector de posición r y F.

M = Frsenθ

“Donde θ es el ángulo entre las líneas de acción de los vectores r y F. Por lo tanto, la
magnitud del momento alrededor del punto O es igual a la magnitud de la fuerza
multiplicada por la distancia normal de la línea de acción de esa fuerza al punto O. El
sentido del vector de momento M se determina por la regla de la mano derecha:
cuando se enroscan los dedos de la mano derecha en la dirección hacia la que la
fuerza tiende a causar la rotación, el pulgar apunta en la dirección del vector momento.
Note que una fuerza cuya línea de acción pasa por el punto O produce un momento
cero alrededor de este punto. Cuando se reemplaza el vector F de la ecuación del
momento de una fuerza por el vector de cantidad de movimiento, mV da el momento de
la cantidad de movimiento, también conocido como momento angular, alrededor de un
punto O como:”[ CITATION Cen06 \l 12298 ]

Momento de la cantidad de movimiento:

3
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término
“Por lo tanto, r x V representa el momento angular por unidad de masa, y el momento
angular de una masa de diferencias dm= ρdV es dH = (r x V) ρdV Entonces el
momento angular de un sistema se determina por integración como:” [ CITATION Cen06 \l
12298 ]

La razón de cambio del momento de la cantidad de movimiento es:

Razón de cambio del momento de la cantidad de movimiento:

La ecuación del momento angular de un sistema se expresa como:

“donde ∑ M =∑ rxF es el momento neto de torsión que se aplica sobre el sistema, el

cual es la suma vectorial de los momentos de todas las fuerzas que actúan sobre ese
sistema y dHsist / dt es la razón de cambio del momento angular del mismo. La
ecuación del momento angular de un sistema enuncia como la razón de cambio del
momento angular de un sistema es igual al momento neto de torsión que actúa sobre
ese sistema. Esta ecuación es válida para una cantidad fija de masa y un marco
inercial de referencia; es decir, un marco de referencia que esté fijo o se mueva con
velocidad constante en una trayectoria recta.” [ CITATION Cen06 \l 12298 ]

Se obtiene la formulación general para el volumen de control de la ecuación del

momento angular al hacer b¿ rxV, de donde, B¿H en el teorema general del transporte
de Reynolds; esto da:

4
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término

“Por la ecuación del momento angular de un sistema, la parte izquierda de esta

ecuación es igual a ∑M . Cuando se sustituye, se obtiene que la ecuación del
momento angular para un volumen general de control (estacionario en reposo o en
movimiento, con forma fija o distorsionándose) es:” [ CITATION Cen06 \l 12298 ]

la cual puede enunciarse como:

La suma de todos los momentos externos que actúan sobre un VC ¿ La razón de

cambio respecto al tiempo del momento angular del contenido del VC + El flujo del
momento angular hacia fuera de la superficie de control por el flujo de masa

V r =⃗
“Una vez más, ⃗ V −⃗
V SC es la velocidad del fluido con relación a la superficie de
control (para usarse en los cálculos del flujo de masa en todos los lugares en donde el
V es la velocidad del fluido según se ve desde un
fluido cruza la superficie de control) y ⃗
V r . ⃗n)dA representa el flujo de masa a través de
marco fijo de referencia. El producto ρ(⃗
dA, hacia dentro o hacia fuera del volumen de control, lo cual depende del signo. Para
un volumen fijo de control (ningún movimiento o deformación del volumen de control),
V r =⃗
⃗ V y la ecuación del momento angular queda:” [ CITATION Cen06 \l 12298 ]

Para un volumen de control fijo

5
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término

Ejemplo de aplicación

Generación de potencia a partir de un sistema de rociador Se va a convertir un rociador

grande para césped que tiene cuatro brazos idénticos en una turbina para generar
potencia eléctrica cuando se una un generador a su eje rotatorio, como se muestra en
la figura 6-38. El agua entra al rociador desde la base, a lo largo del eje de rotación, a
razón de 20 L/s y sale por las boquillas en la dirección tangencial. El rociador gira a
razón de 300 rpm en un plano horizontal. El diámetro de cada chorro es de 1 cm y la
distancia normal entre el eje de rotación y el centro de cada boquilla es de 0.6 m.
Estime la potencia eléctrica producida.

SOLUCIÓN: Se usa un rociador de cuatro brazos para generar potencia eléctrica. Debe
determinarse la potencia producida para un flujo y una velocidad de rotación
especificada.

“Hipótesis 1 El flujo es cíclicamente estacionario en reposo (es decir, estacionario en

reposo desde un marco de referencia que gire con el rociador). 2 El agua se descarga
hacia la atmósfera y, por lo tanto, la presión manométrica en la salida de la boquilla es
cero. 3 Se desprecian las pérdidas en el generador y la resistencia al movimiento del
aire de los componentes giratorios. 4 El diámetro de la boquilla es pequeño comparado
con el brazo de palanca y por esta razón se usan valores promedio del radio y de la
velocidad a la salida. Propiedades Se toma la densidad del agua como 1 000 kg/m3 1
kg/L. Análisis Se toma el disco que encierra los brazos del rociador como el volumen de
control, el cual es estacionario en reposo. La ecuación de conservación de la masa
para este sistema de flujo estacionario en reposo es m1=m2=mtotal. Note que las
cuatro boquillas son idénticas, se tiene m boquilla =m total/4 o V . boquilla = V total/4
dado que la densidad del agua es constante. La velocidad promedio del chorro de agua
a la salida, en relación con la boquilla, es:” [ CITATION Cen06 \l 12298 ]
6
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término

Las velocidades angular y tangencial de las boquillas son:

“Es decir, el agua en la boquilla también se desplaza a una velocidad de 18.85 m/s en
la dirección opuesta cuando se descarga. Entonces la velocidad promedio del chorro
de agua en relación con el volumen de control (o en relación con un lugar fijo sobre la
Tierra) queda:”[ CITATION Cen06 \l 12298 ]

Vr =Vchorro - Vboquilla =63.66 - 18.85 =44.81 m/s

Cuando se observa que éste es un problema de flujo cíclicamente estacionario en

reposo y que todas las fuerzas y todos los flujos de cantidades de movimiento están en
el mismo plano, se puede dar una aproximación de la ecuación del momento angular

como ∑ M = ∑ rmV − ∑ rmV

salida entrada

“donde r es el brazo de palanca, todos los momentos en sentido contrario al

movimiento de las manecillas del reloj son positivos y todos aquellos en la dirección del

7
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término
giro de las manecillas son negativos. En la figura anterior se ilustra el diagrama de
cuerpo libre del disco que contiene los brazos del rociador. Note que los momentos de
todas las fuerzas y de todos los flujos de cantidad de movimiento que pasan por el eje
de rotación son cero. Los flujos de cantidad de movimiento de los chorros de agua que
salen por las boquillas crean un momento en el sentido del movimiento de las
manecillas del reloj y el efecto del generador sobre el volumen de control también es un
momento en ese mismo sentido (por lo tanto, ambos son negativos). Entonces la
ecuación del momento angular en torno al eje de rotación queda:” [ CITATION Cen06 \l
12298 ]

Conclusión

Se puede observar que mediante el teorema de transporte de Reynolds se puede

obtener la ecuación de conservación del momento angular, partiendo de algo básico
como que el momento es igual al producto cruz de un radio r con una fuerza F, luego
de realizar el proceso diferencial e integral adecuado se pudo llegar a la generalización
de la ecuación deseada a volumen de control fijo.

Es apreciable la relevancia en cuanto avances tecnológicos que presenta la mecánica

de fluidos en la sociedad, puesto que se puede aprovechar la energía que produce un

8
 ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
Curso: Mecánica de Fluidos I
Profesor: Ing. Cristian Alfonso Salas Vázquez, M. Sc.
Ayudante: Joel Viteri Ramírez
Tarea 1: Importancia de la mecánica de fluidos en la ingeniería
2020 1er término
fluido para facilitar la vida de las personas e incluso llevarlo a escalas industriales para
abaratar costos de producción y optimizar maquinarias.

Bibliografía

BARRERO RIPOLL, A., PÉREZ-SABORID SÁNCHEZ-PASTOR, M. ‘’Fundamentos y

aplicaciones de la Mecánica de Fluidos’’ Ed. McGraw Hill ( 2005 )
Cengel, Y., & Cimbala, J. (2006). Mecanica de fluidos: Fundamentos y Aplicaciones .
Mexico: McGRAW-HILL/INTERAMERICANA EDITORES, S.
