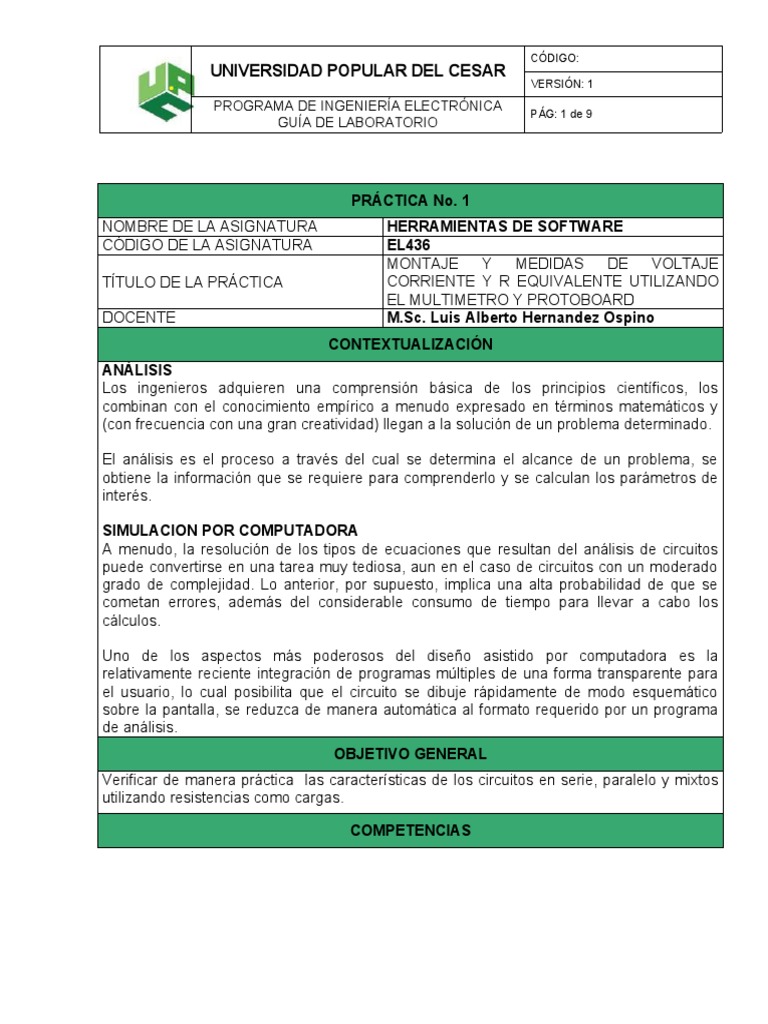

CÓDIGO:

UNIVERSIDAD POPULAR DEL CESAR

VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 1 de 9
GUÍA DE LABORATORIO

PRÁCTICA No. 1
NOMBRE DE LA ASIGNATURA HERRAMIENTAS DE SOFTWARE
CÓDIGO DE LA ASIGNATURA EL436
MONTAJE Y MEDIDAS DE VOLTAJE
TÍTULO DE LA PRÁCTICA CORRIENTE Y R EQUIVALENTE UTILIZANDO
EL MULTIMETRO Y PROTOBOARD
DOCENTE M.Sc. Luis Alberto Hernandez Ospino
CONTEXTUALIZACIÓN
ANÁLISIS
Los ingenieros adquieren una comprensión básica de los principios científicos, los
combinan con el conocimiento empírico a menudo expresado en términos matemáticos y
(con frecuencia con una gran creatividad) llegan a la solución de un problema determinado.

El análisis es el proceso a través del cual se determina el alcance de un problema, se

obtiene la información que se requiere para comprenderlo y se calculan los parámetros de
interés.

SIMULACION POR COMPUTADORA

A menudo, la resolución de los tipos de ecuaciones que resultan del análisis de circuitos
puede convertirse en una tarea muy tediosa, aun en el caso de circuitos con un moderado
grado de complejidad. Lo anterior, por supuesto, implica una alta probabilidad de que se
cometan errores, además del considerable consumo de tiempo para llevar a cabo los
cálculos.

Uno de los aspectos más poderosos del diseño asistido por computadora es la
relativamente reciente integración de programas múltiples de una forma transparente para
el usuario, lo cual posibilita que el circuito se dibuje rápidamente de modo esquemático
sobre la pantalla, se reduzca de manera automática al formato requerido por un programa
de análisis.
OBJETIVO GENERAL
Verificar de manera práctica las características de los circuitos en serie, paralelo y mixtos
utilizando resistencias como cargas.

COMPETENCIAS
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 2 de 9
GUÍA DE LABORATORIO

EQUIPOS Y MATERIALES
MATERIALES NECESARIOS
1. Tablero de conexiones sin soldadura (protoboard)
2. Cargador de celular de 5 voltios.
3. Resistencias de diferentes valores
4. cable rojo para protoboard (para puentes y conexiones)
5. cable negro para protoboard (para puentes y conexiones)
6. 1 multímetro digital
7. 1 calculadora
8. Hojas de calculo

Nota: Todas las resistencias son de composición de carbón y 5% de tolerancia (ultima

banda dorada). Pueden ser de ½ W o 1/4W.

Para cada parte debe hacer una tabla de valores (R-V-I-P) calculados teóricamente y
medidos en el laboratorio.
PROCEDIMIENTO
Primera parte Generalidades

1. Configure su multímetro digital como medidor de resistencia. Mida el valor real de

cada una de las resistencias utilizadas. Registre estos valores en una tabla.

2. Configure su multímetro como voltímetro para CC. Mida entonces el voltaje

entregado por el cargador sin conectar, registre este valor como (V).

3. Utilizando el cable para Protoboard corte unos 10 puentes de 12 mm de longitud.

Segunda parte. Conexión de resistencias en serie

4. Seleccione las resistencias R1, R2 Y R3. Conéctelas entonces en serie sobre el

Protoboard. Ver figura 1
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 3 de 9
GUÍA DE LABORATORIO

Figura 1.

5. Con su multímetro configurado como óhmetro, mida la resistencia total o equivalente

(RT o REQ). Ver figura 2. Anote el resultado obtenido ¿coincide razonablemente este
valor con el esperado teóricamente? Concluya su respuesta.

Figura 2.
6. Complete el circuito en serie alimentándolo mediante el cargador (fuente), como
indica la figura 3.

Figura 3.

7. Configure su multímetro digital como amperímetro para CC. Mida entonces la

corriente a través del circuito. Ver figura 4. Para ello abra el circuito y conecte en su
lugar el multímetro. Anote el valor medido y compárelo con el esperado teóricamente
una vez medido vuelva a dejar el circuito como antes.
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 4 de 9
GUÍA DE LABORATORIO

Figura 4.

8. Configure su multímetro como voltímetro para medir CC. Mida entonces la caída de
tensión a través de cada resistencia (V1 V2 V3) y compare su suma con el voltaje
entregado por el cargador, Ver figura 5. Anote los valores obtenidos y compárelos
con los esperados teóricamente.

Figura 5.
9. Calcule la potencia entregada por la fuente (PT) y compárela con la suma de las
potencias absorbidas por cada resistencia.

Tercera parte. Conexión de resistencia en paralelo

10. Seleccione otra vez las resistencias R1, R2 Y R3. Pero conéctelas ahora en paralelo
sobre el protoboard ver figura 6.

Figura 6.

11. Con su multímetro configurado como óhmetro, mida la resistencia equivalente (RT o
REQ) ver figura 7. Anote el resultado obtenido.
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 5 de 9
GUÍA DE LABORATORIO

Figura 7.

12. Complete el circuito en paralelo alimentándolo mediante el cargador, ver figura 8.

Figura 8.

13. Configure su multímetro digital como voltímetro para CC. Mida entonces el voltaje del
circuito. Ver figura 9. Anote el valor medido y compárelo con el esperado
teóricamente.

Figura 9.
14. Configure su multímetro como amperímetro para CC. Mida entonces la corriente
entregada por la fuente y la corriente a través de cada resistencia (I1-I2-I3). Ver
figura 10 y figura 11.

Figura 10. Figura 11.

15. Calcule la potencia entregada por la fuente (PT) y compárela con la suma de las
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 6 de 9
GUÍA DE LABORATORIO

potencias absorbidas por cada resistencia.

Cuarta parte. Conexión de resistencias en serie-paralelo (mixtas)

16. Seleccione las resistencias R1-R2-R3 Y R4. Conéctelas sobre la protoboard en

configuración mixta. Ver figura 12.

Figura 12.
17. Con su multímetro configurado como óhmetro, mida la resistencia total o equivalente
(RT o REQ). del circuito. Ver figura 13. Anote el resultado obtenido compárelo con el
esperado teóricamente. ¿Qué obtuvo? y ¿Por qué?

Figura 13.

18. Complete el circuito alimentándolo con la fuente de voltaje (cargador). Ver figura 14.

Figura 14.

19. Configure su multímetro como amperímetro para CC. Y mida las corrientes del
circuito ver figura 15. Anote los valores obtenidos, compárelos con los obtenidos
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 7 de 9
GUÍA DE LABORATORIO

teóricamente y concluya.

Figura 15.

20. Configure su multímetro como voltímetro para CC y mida los voltajes del circuito. Ver
figura 16. Anote los valores obtenidos compárelos con los teóricos y concluya.

Figura 16.

21. Calcule las potencias entregadas por la fuente y compárela con la suma de las
potencias absorbidas por las resistencias.

22. Derive sus propias conclusiones a partir de cada uno de los resultados de este
experimento. ¿coinciden con lo que esperaba obtener? ¿Por qué?

Tabla 1. Para medidas de elementos

Variables Valores teóricos Valores Tolerancia % Error T Vs P
medidos
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 8 de 9
GUÍA DE LABORATORIO

Cargador
Ohm R1
Ohm R2
Ohm R3
Ohm R4

Tabla 2. (Circuito serie)

Variables Valores teóricos Valores prácticos
VT(Bat)
RT(REQ)
VR1
VR2
VR3
V
IR1
IR2
IR3
IT
Pcargador
PR1
PR2
PR3
P
Tabla 3. (circuito paralelo)
Variables Valores teóricos Valores prácticos
VT(Bat)
RT(REQ)
VR1
VR2
VR3
V
IR1
IR2
IR3
IT
PBat
PR1
PR2
PR3
P

Tabla 4. Circuito Mixto

Variables Valores teóricos Valores prácticos
 CÓDIGO:
UNIVERSIDAD POPULAR DEL CESAR
VERSIÓN: 1

PROGRAMA DE INGENIERÍA ELECTRÓNICA

PÁG: 9 de 9
GUÍA DE LABORATORIO

Cargador
RT(REQ)
VR1
VR2
VR3
VR4
V
IR1
IR2
IR3
IR4
IT
PBat
PR1
PR2
PR3
IR4
P
RÚBRICAS O PARÁMETROS DE EVALUACIÓN
1. Se calificará informe, redacción, calidad de la información.
2. Envió de la información al drive a tiempo.

ENTREGABLES
1. Entregar un informe teórico a mano que describa el del análisis de los circuitos
2. Entregar un informe digital en el aula web, este debe contener aspectos como:
 Resumen
 Introducción
 Metodología
 Resultados
 Análisis de los resultados
 Conclusiones
 Referencias bibliográficas.

REFERENCIAS BIBLIOGRÁFICAS
1. William H. Hayt, Jr & Jack E. Kemmerly, Análisis de Circuitos en Ingeniería, séptima
edición- ISBN-13: 978-970-10-6107-7.
2. Richard C. Dorf, James A Svoboda, Circuitos Eléctricos, Sexta edición
