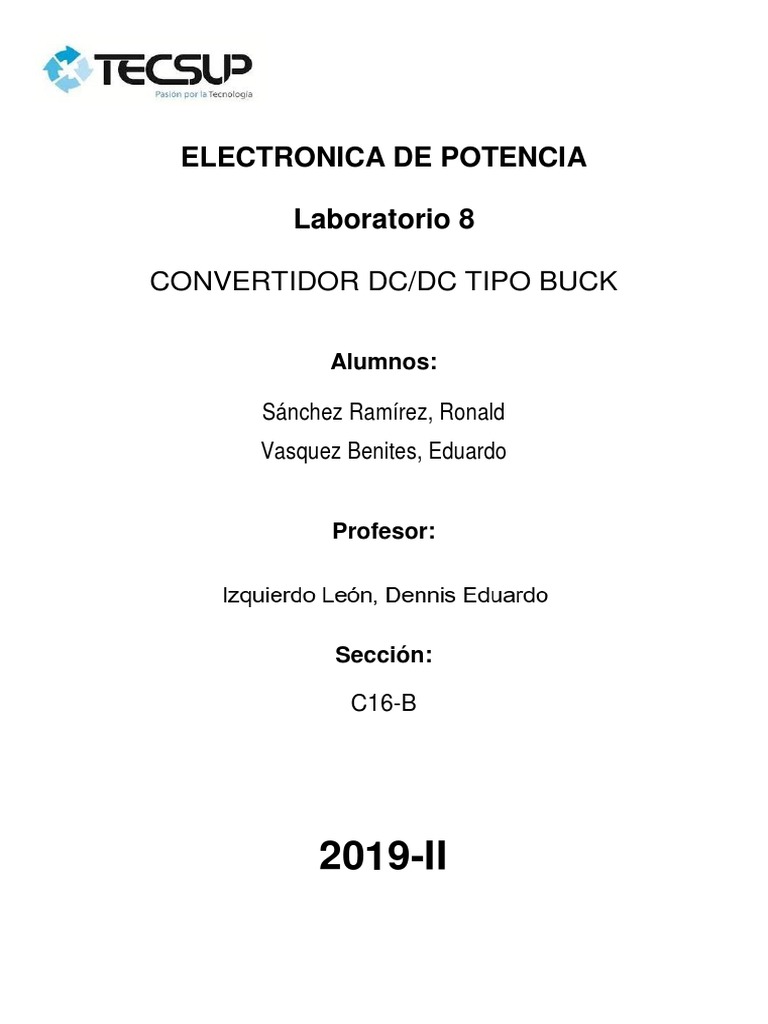

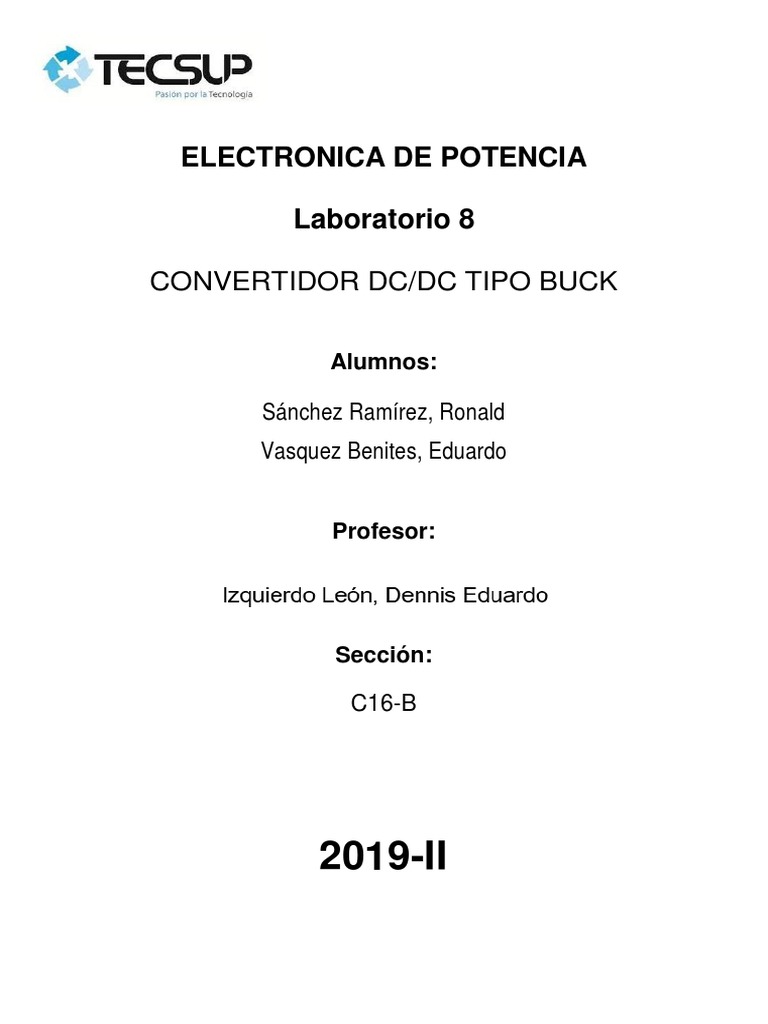

ELECTRONICA DE POTENCIA

Laboratorio 8

CONVERTIDOR DC/DC TIPO BUCK

Alumnos:

Sánchez Ramírez, Ronald

Vasquez Benites, Eduardo

Profesor:

Sección:

C16-B

2019-II
OBJETIVOS:

 Comprender el funcionamiento de la etapa de control de un convertidor

DC-DC.
 Probar el funcionamiento de la etapa de control y poder detectar fallas
en su funcionamiento en base a mediciones.

INTRODUCCION TEORICA
Equipos y Materiales

Osciloscopio
Generador de señales
Fuente de voltaje DC
Multímetro Digital
PC con software de simulación

PROCEDIMIENTO

1. Reconocimiento de la tarjeta

Figura1: Fuente TL494

Figura2: Estructura Interna TL494

 2. Realice la conexión de la fuente de alimentación DC de 12 voltios que
alimentará la tarjeta entre los terminales J1 y J2.

Fiugra3: Conexión 12 V/DC

Observación: Estar atentos durante se le introduce la carga debido a que es posible

que algunos componentes de nuestra placa se calienten y posteriormente se quemen,
esto afectaría los datos que nos muestra, es por eso que se debe revisar durante el
proceso.

3. Con la ayuda del osciloscopio (canal 1) visualice la señal en el punto

Tp2 a la tierra de entrada (J2 o Tp5). Diagrámelo y mida su amplitud y
frecuencia.

Figura4: Señal Diente de Sierra

4. Usando el multímetro mida el valor del voltaje de referencia entre el
punto Tp1 y Tp5:

V ref = 4.9 V

5. Usando el osciloscopio (Canal 1) conéctelo entre Tp3 y Tp5. Diagrame

la forma de la onda de salida y calcule el Ciclo de trabajo que presenta.

Figura5: Ciclo de Trabajo

Ciclo de Trabajo = 74.7%

6. Coloque el voltímetro entre los puntos Tp4 y Tp5 y mida indirectamente

el valor de la corriente promedio en la carga, la resistencia equivalente
entre estos puntos es de aproximadamente 0.25 Ohms.

7. Mida también el voltaje de salida entre J4 y J3.

8. Sin desconectar nada cambie la resistencia de carga, usando un rango
de 10 valores entre 5 Ω a 600 Ω en función a las resistencias dadas en
el laboratorio. Genere un cuadro de valores de medición con el mostrado
a continuación:

Tabla1: Tabla de Registro

9. Realice una gráfica tridimensional de Tensión Vs Corriente Vs Resistencia
de carga usando Matlab. (Si el programa no está comentado paso a paso
no tendrá validez).

Figura6: Algoritmo Matlab

Figura7: Grafica Tridimensional

REPORTE

1. Aplicación de lo aprendido

Usando Simulink desarrolle un modelo del modulador, he intégrele la etapa de potencia y

muestre y comente con detalle las gráficas correspondientes a el ciclo de trabajo, la corriente en
la inductancia, la corriente en la carga y la tensión en la carga. (Si el programa no está
comentado paso a paso no tendrá validez).

Figura8: Implementación de un modelo del modulador PWM
