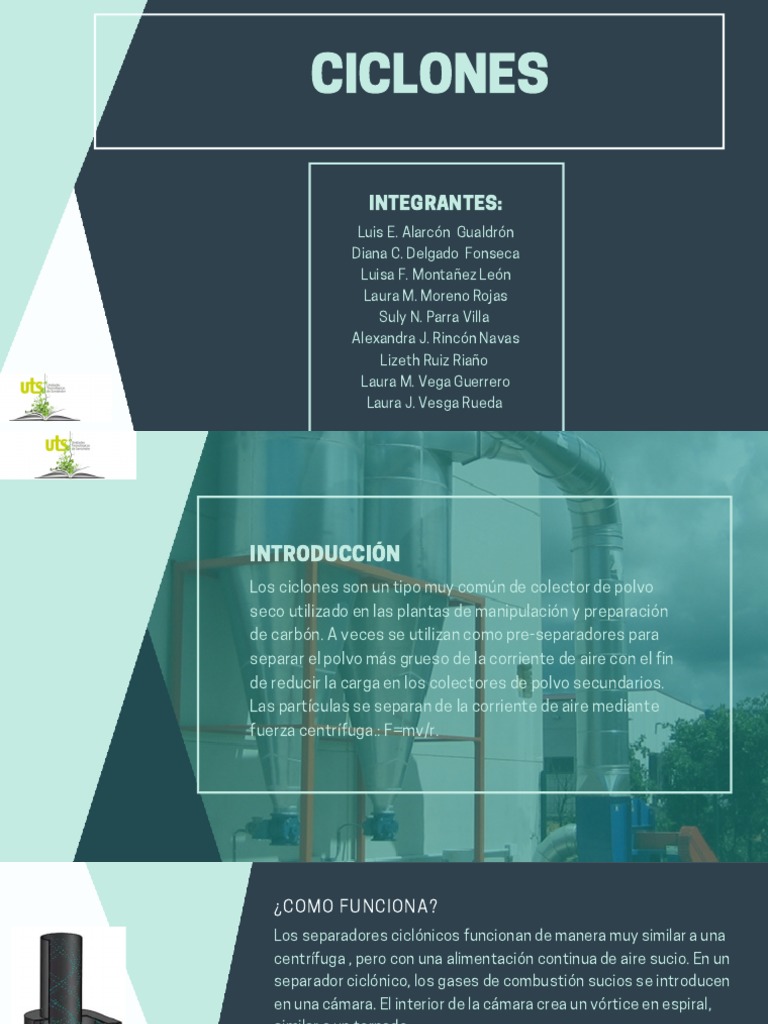

CICLONES
INTEGRANTES:
Luis E. Alarcón Gualdrón
Diana C. Delgado Fonseca
Luisa F. Montañez León
Laura M. Moreno Rojas
Suly N. Parra Villa
Alexandra J. Rincón Navas
Lizeth Ruiz Riaño
Laura M. Vega Guerrero
Laura J. Vesga Rueda
INTRODUCCIÓN
Los ciclones son un tipo muy común de colector de polvo
seco utilizado en las plantas de manipulación y preparación
de carbón. A veces se utilizan como pre-separadores para
separar el polvo más grueso de la corriente de aire con el fin
de reducir la carga en los colectores de polvo secundarios.
Las partículas se separan de la corriente de aire mediante
fuerza centrífuga.: F=mv/r.
¿COMO FUNCIONA?
Los separadores ciclónicos funcionan de manera muy similar a una
centrífuga , pero con una alimentación continua de aire sucio. En un
separador ciclónico, los gases de combustión sucios se introducen
en una cámara. El interior de la cámara crea un vórtice en espiral,
similar a un tornado.
¿PARA QUE SE UTILIZA?
A menudo se utilizan como tratamiento previo antes de que el gas
de combustión ingrese en dispositivos de control de la
contaminación más eficaces. Por lo tanto, los separadores
ciclónicos pueden verse como "separadores en bruto" antes de que
el gas de combustión alcance las etapas de filtración fina.
EFICIENCIA DE LOS
CICLONES
La eficiencia de recolección de los
ciclones varía en función del tamaño de
las partículas y el diseño del ciclón. La
eficiencia del ciclón generalmente
aumenta con el tamaño y / o densidad de
las partículas, la velocidad del conducto
de entrada, la longitud del cuerpo del
ciclón, el número de revoluciones del
gas en el ciclón, la relación entre el
diámetro del cuerpo del ciclón y el
diámetro de salida del gas, la carga de
polvo y la suavidad de la pared interior
del ciclón.
USOS INDUSTRIALES
Pre-limpiadores
Recuperación y reciclado de productos
alimenticios y materiales de proceso
Después de operaciones de procesos
industriales
Recuperación de productos de gran valor
Separación de una mezcla de gas y partículas
sólidas
Características de los ciclones de
alta eficiencia.
Son útiles para separar partículas sólidas pequeñas o polvo fino de
los gases.
Es un dispositivo de sedimentación.
Utiliza una fuerza centrífuga correspondiente al radio.
Tiene una caída de presión, así como una perdida por fricción.
Tiene una eficiencia del 98% para separar partículas cuyos
diámetros con entre 0.1 y 0.2 µm
Se puede operar a temperaturas elevadas como 1000°C.
CARACTERÍSTICAS DE LOS CICLONES DE ALTA
EFICIENCIA
PARTÍCULAS O GASES QUE SE TRATAN
CON LA TECNOLOGÍA
PRINCIPIOS DE FUNCIONAMIENTO
PRINCIPIOS DE FUNCIONAMIENTO
VENTAJAS DESVENTAJAS
a) Eficiencias de recolección de partículas
a) Bajos costos de capital.
b) Falta de partes móviles, por lo tanto, pocos suspendidas totales relativamente bajas,
requerimientos de mantenimiento y bajos costos particularmente para partículas menores
de operación. de 10 µm.
c) Caída de presión relativamente baja, b) No pueden manejar materiales
comparada con la cantidad de partículas pegajosos o aglomerantes.
removidas. c)Las unidades de alta eficiencia pueden
d) Las limitaciones de temperatura y presión tener altas caídas de presión.
dependen únicamente de los materiales de
construcción.
e) Colección y disposición en seco.
f) Requisitos espaciales relativamente pequeños.
CALCULOS DE DISEÑO
DATOS DE CÁLCULO DE EFICIENCIA
EFI-AIR
Es una empresa orientada a atender las problemáticas de
emisiones al ambiente que se presenta en su empresa, nos
responsabilizamos con el medio ambiente y mejoramos la
CALIDAD DE AIRE.
EMPRENDIMIENTO
EFI-AIR
Diseño de
REMOCIÓN
sistema de TIPO DE
control INDUSTRIA
material
(MP) Inferior a 2 PYMES
micras
MP Textil
(MP) inferior a Alimentos
10 micras
Caída de Diametro DISEÑO DE Velocidad velocidad
presión del ciclón PARÁMETRO de entrada
de salida
Turbo colector de polvo
de ciclón de la tercera
generación
de turbo ciclón colector
de polvo industrial
Valor comercial $ 72.530
Customers
De uso doméstico.
La eficiencia de eliminación
de polvo:90-99%
Peso:550g
Colector
de polvo del ciclón de
madera industrial
Valor comercial
Customers $ 364.611,98
Para Carpinterías o industrias
que manejen madera
3100 metros cúbicos/hora de
viento.
ciclón Industrial colector
de polvo motor
industrial de 2.2kw
Valor comercial
$ 1.622.523,32
Customers
Para Carpinterías o industrias
que manejen madera
Peso neto: 50kgs
impulsor de aluminio fundido
de alta resistencia.
Ciclón separador industrial
ciclón para colector de
polvo de fábrica
Valor comercial $ 3.646.119,80
Aplicable a industrias como Planta de
fabricación, Obras de construcción,
Energía y Minería
Eficiencia de eliminación de polvo que
supera el 99.9%.
Ciclón separador de alta
eficiencia Industrial
Valor Comercial $ 7.292.239,60
Aplicable a Industrias de Material de
construcción de tiendas, Planta de
fabricación, Reparación de maquinaria,
alimentos, bebidas, obras de
Construcción, Minería, Energía,
Material de construcción industrial.
Limpieza por Aire Reverso
Ciclón separador de alta
eficiencia Industrial
Valor comercial $ 612.548,13
Aplicable en hoteles, en tiendas, en
tiendas de material de construcción,
plantas de fabricación, reparación de
maquinaria, en industrias de alimentos,
en industrias de bebidas, en fábricas
textiles, en zapaterías, en granjas, en
restaurantes, usos para el hogar
CONCLUSIONES
Sin lugar a dudas los ciclones podrían ser de gran utilidad en
procesos industriales, como en los procesos químicos,
alimentación y control de la polución, así como en el hogar.
También se pueden usar estos ciclones en lo que se refiere a la
separación de aire y algún tipo de fluido.
Es importante destacar que si se desea una eficiencia alta en
la separación y control de material particulado microscópico,
sería recomendable usar un ciclón como pre-filtro, dada sus
características de diseño y bajo precio, para posteriormente
ser tratado por una tecnología de mayor costos con mejores
resultados cuya función presenta mayor delicadeza y
mantenimiento; de igual forma para obtener mejores
resultados se puede usar ciclones en secuencia los cuales
resultan económicos y bastante eficientes.
BIBLIOGRAFÍA
ENERGY EDUCATION. UNIVERSITY OF CALGARY (03 DE SEPTIEMBRE DEL 2018). CYCLONE
SEPARATOR. [EN LÍNEA]. DISPONIBLE:
HTTPS://ENERGYEDUCATION.CA/ENCYCLOPEDIA/CYCLONE_SEPAR
-ATOREPA DE EE. UU. (16 DE JULIO DE 2015). HOJA DE DATOS SOBRE LA TECNOLOGÍA DE
CONTROL DE LA CONTAMINACIÓN DEL AIRE [EN LÍNEA]. DISPONIBLE:
HTTP://WWW.EPA.GOV/TTNCATC1/DIR1/FCYCLON.PDF
FORKEL R, E. 2018. PROPUESTA DE DISEÑO PARA UN EXTRACTOR TIPO CICLÓN PARA LA
INDUSTRIA METALÚRGICA DE MATERIALES NO FERROSOS EN SERVICIO INDUSTRIAL AMÍREZ.
HTTP://WWW.REPOSITORIO.USAC.EDU.GT/8642/1/EWALD%20FERDINANDO%20FORKEL%20R
AMIREZ.PDF
CHAPARRO P, D & CEPEDA A, M. 2019. DISEÑO DE UN SISTEMA DE TRATAMIENTO PARA EL
CONTROL DE MATERIAL PARTICULADO AL ALCANCE DE PEQUEÑAS EMPRESAS TEXTILES DE LA
CIUDAD DE BOGOTÁ
HTTPS://REPOSITORY.UNAD.EDU.CO/BITSTREAM/HANDLE/10596/34033/DUCHAPARROP.PDF?
SEQUENCE=1&ISALLOWED=Y
BAHAMONDES SANTOS JOSE LUIS 2008 DISEÑO Y CONSTRUCCION DE UN SEPARADOR
CICLÓNICO PARA LA INDUSTRIA NAVAL TOMADO
DE:HTTP://CYBERTESIS.UACH.CL/TESIS/UACH/2008/BMFCIB151D/DOC/BMFCIB151D.PDF
