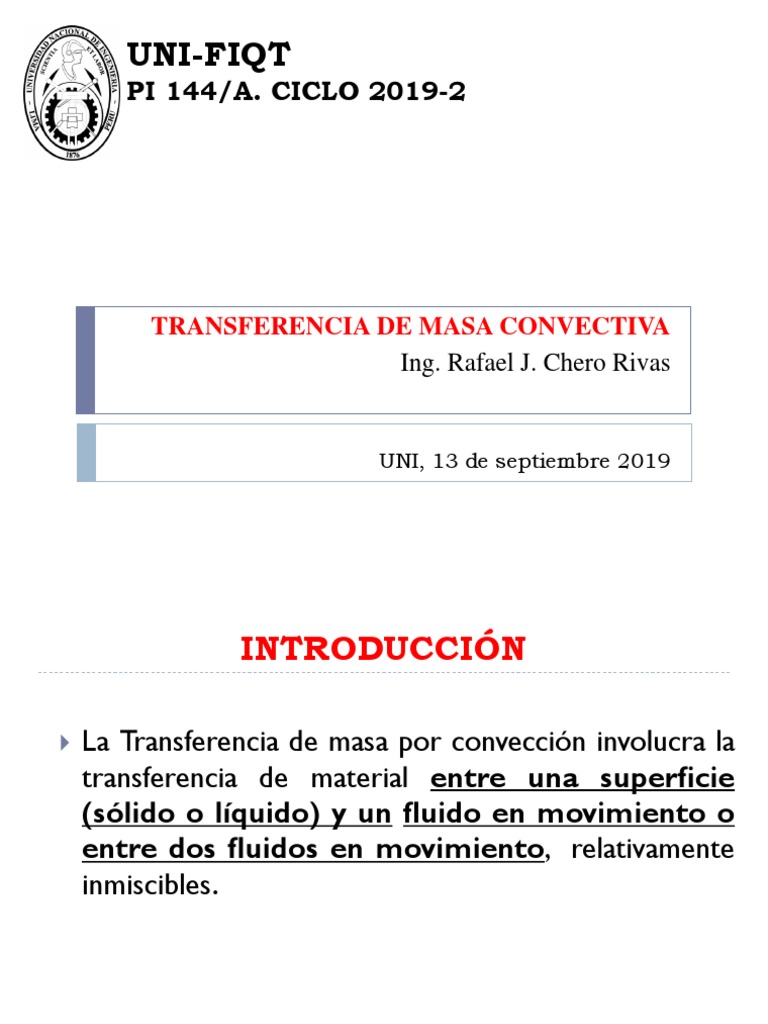

UNI-FIQT
PI 144/A. CICLO 2019-2
TRANSFERENCIA DE MASA CONVECTIVA
Ing. Rafael J. Chero Rivas
UNI, 13 de septiembre 2019
INTRODUCCIÓN
La Transferencia de masa por convección involucra la
transferencia de material entre una superficie
(sólido o líquido) y un fluido en movimiento o
entre dos fluidos en movimiento, relativamente
inmiscibles.
2 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
FLUX DE TRANSFERENCIA DE MASA
Flux = Coeficiente TM * Gradiente de concentraciones
1. Difusión de “A” a través de “B” estancado
Gases:
NA = kc (cA1-cA2) = kG (pA1-pA2) = ky(yA1-yA2)
Líquidos:
NA = kL (cA1-cA2) = kx(xA1-xA2)
3 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
2. Contradifusión Equimolar
Gases:
NA= k’c (cA1-cA2) = k’G (pA1-pA2) = k’y(yA1-yA2)
Líquidos:
NA= k’L (cA1-cA2) = k’x(xA1-xA2)
4 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
Relación entre los Coeficientes de
Transferencia de Masa
Gases:
P p
k 'c c = k 'c = kc BM = k 'G P = kG pBM
RT RT
= k y y BM = k ' y = kc y BM c = kG y B M P
Líquidos:
k 'L
k'c c = k'L c = k L x BM c = = k'x = k x x BM
M
5 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
Números Adimensionales
1. Número de Reynolds L
Re =
L: Diámetro para esferas y para tuberías; L: Largo para una placa plana
2. Número de Schmidt
Sc =
DAB
3. Número de Sherwood
k 'c L (kc y BM ) L k ' x L
Sh = = =
DAB DAB c DAB
6 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
4. Número de Stanton
k 'c k 'G P k ' y
St = = =
v GM GM
GM = vρ/MAv= vC
5.Factor JD
JD =
k 'c
v
(Sc) =
2
3
k 'G P
GM
2
3
(
(Sc) = Sh / Re* Sc 3
1
)
7 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
6. Número de Grashof
Transferencia g L T 2 3
de calor Gr =
2
Transferencia g A L 3
de masa GrAB =
2
El número de Grashof aparece en los casos en que existe
Convección natural.
8 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
Números adimensionales para analogías
de Transferencia de masa y calor
10 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
Valores del Número de Prandtl
11 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
Analogía de Reynolds
k c h f
= =
C p 2
Donde:
h: es el coeficiente de transferencia de calor
f: es el factor de fricción
: es la velocidad libre de la corriente
La analogía de Reynolds considera una relación muy simple
entre los diferentes Fenómenos de transporte.
Esta relación es aplicable cuando los Números de Prandtl
y Schmidt son iguales a 1.
12 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
Transferencia de Masa Convectiva
Analogía de Chilton-Colburn: Para estimar los
coeficientes de transferencia promedio para flujo
turbulento. Sc = [0,6 – 2500]
Pr = [0,6 – 100]
13/09/2019 Ing. RAFAEL J. CHERO RIVAS 13
CORRELACIONES PARA CALCULAR LOS
COEFICIENTES DE TRANSFERENCIA DE MASA
14 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
Correlaciones de T.M. (continuación)
1. Flujo por tuberías (Gases)
• Sh = 0,023 Re0,83 Sc0,44
• Re = [2000 – 35000]
• Sc = [0,6 – 2,5]
• Transferencia de Masa dentro de tuberías (Líquidos)
• Sh = 0,023 Re0,83 Sc0,33
• Re = [ 2000 – 70000]
• Sc = [1000 – 3000]
15 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
2. A través de placas planas:
Evaporación de un líquido o sublimación de un sólido:
(laminar ) Re L
Sh = 0,664 Re 1 2 Sc 1 3
L
3* 10 5
Donde: Sh, Sherwood promedio
Sh = 0,036 Re 0,8 Sc 1 3
L
(turbulento ) Re L 3*10 5
3. Cilindros (Flujo transversal a su eje)
kG P Sc0,56/G = 0,281 Re-0,4
Re = [400 – 25000] Calculado con el diámetro del cilindro.
Sc = [0,6 – 2,6]
G: Flujo molar del gas de gas
P: presión total
13/09/2019 Ing. RAFAEL J. CHERO RIVAS 16
4. Esferas, burbujas, gotas
Relación de Froessling:
Sh = 2 + 0,552 Re0,5 Sc1/3
Re = [2 – 800]
Sc = [0,6 – 2,7]
Para convección natural:
Sh = 2 + 0,59 (Gr Sc)1/4
Gr Sc = [2*108 – 1,5*1010]
17 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
5. Gases en lechos empacados de esferas:
10 < Re < 10 000:
0,458
JD = Re−0, 4069
• donde, Re es
d p '
Re =
• v’ = velocidad superficial
18 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
• Líquidos en lechos empacados; 0,0016 < Re < 55 ; 165 < Sc < 70 000
1,09
JD = Re−2 / 3
• Líquidos en lechos empacados; 55 < Re < 1 500 ; 165 < Sc < 10 690
0,250
JD = Re−0,31
• Gases o Líquidos en Lechos Fluidizados de esferas; 10 < Re < 4 000
0,458
JD = Re−0, 4069
• Líquidos en lechos Fluidizados; 1 < Re < 10
1,1068
JD = Re−0,72
19 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
5. Lechos empacados y Fluidizados
Absorbedores de relleno, con relleno
desordenado siendo pelicular el régimen.
Para la fase gaseosa:
Nu = 0,407 Re0,55 Pr0,33
Re = [10 – 10000]
Re = 4*v*ρ/(a*μ)
a: Superficie específica del relleno, m2/m3
20 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
5. Lechos empacados (continuación)
Para la fase líquida:
Nu = 0,0021 Re0,75 Pr0,5
Re = 4 L/(S*a*Fi*μ)
L: flujo másico del líquido
Fi: coeficiente de humectación del relleno.
A falta de datos, tomar Fi = 1
S: área de secc. transversal de la columna
Nu = k*δ/difusividad
Continúa
21 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
5. Lechos empacados (continuación)
Donde: δ, espesor de la película líquida
δ = (μ2/(ρ2*g))1/3
22 Ing. RAFAEL J. CHERO RIVAS 13/09/2019
