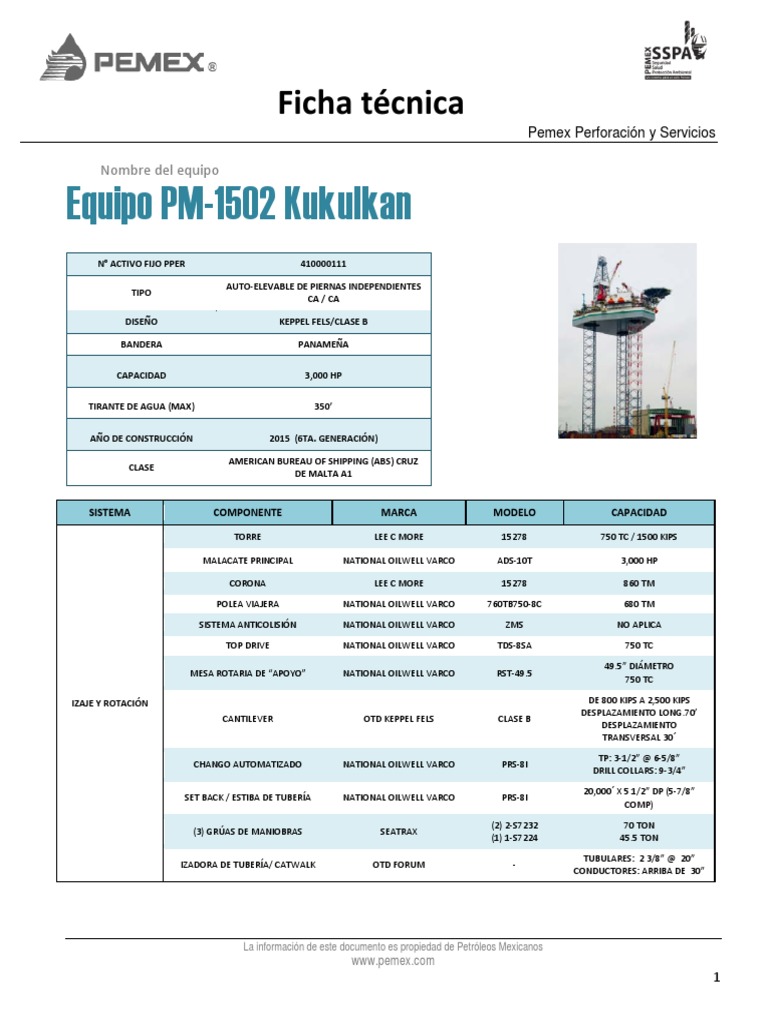

Ficha técnica

Pemex Perforación y Servicios

Nombre del equipo

Equipo PM-1502 Kukulkan

N° ACTIVO FIJO PPER 410000111

AUTO-ELEVABLE DE PIERNAS INDEPENDIENTES

TIPO
CA / CA

DISEÑO KEPPEL FELS/CLASE B

BANDERA PANAMEÑA

CAPACIDAD 3,000 HP

TIRANTE DE AGUA (MAX) 350’

AÑO DE CONSTRUCCIÓN 2015 (6TA. GENERACIÓN)

AMERICAN BUREAU OF SHIPPING (ABS) CRUZ

CLASE
DE MALTA A1

SISTEMA COMPONENTE MARCA MODELO CAPACIDAD

TORRE LEE C MORE 15278 750 TC / 1500 KIPS

MALACATE PRINCIPAL NATIONAL OILWELL VARCO ADS-10T 3,000 HP

CORONA LEE C MORE 15278 860 TM

POLEA VIAJERA NATIONAL OILWELL VARCO 760TB750-8C 680 TM
SISTEMA ANTICOLISIÓN NATIONAL OILWELL VARCO ZMS NO APLICA

TOP DRIVE NATIONAL OILWELL VARCO TDS-8SA 750 TC

49.5” DIÁMETRO
MESA ROTARIA DE “APOYO” NATIONAL OILWELL VARCO RST-49.5
750 TC

IZAJE Y ROTACIÓN DE 800 KIPS A 2,500 KIPS

DESPLAZAMIENTO LONG.70’
CANTILEVER OTD KEPPEL FELS CLASE B
DESPLAZAMIENTO
TRANSVERSAL 30´
TP: 3-1/2” @ 6-5/8”
CHANGO AUTOMATIZADO NATIONAL OILWELL VARCO PRS-8I
DRILL COLLARS: 9-3/4”
20,000´ X 5 1/2” DP (5-7/8”
SET BACK / ESTIBA DE TUBERÍA NATIONAL OILWELL VARCO PRS-8I
COMP)
(2) 2-S7232 70 TON
(3) GRÚAS DE MANIOBRAS SEATRAX
(1) 1-S7224 45.5 TON
TUBULARES: 2 3/8” @ 20”
IZADORA DE TUBERÍA/ CATWALK OTD FORUM -
CONDUCTORES: ARRIBA DE 30”

La información de este documento es propiedad de Petróleos Mexicanos

www.pemex.com
1
 Ficha técnica
Pemex Perforación y Servicios

SISTEMA COMPONENTE MARCA MODELO CAPACIDAD

LLAVE HIDRÁULICA PARA MANEJO TP.3 ½” Y DRILL COLLAR 9 ¾”
NATIONAL OILWELL VARCO ST-120
DE TUBERÍA TORQUE: HASTA 120,000 PIE- LB

IZAJE Y ROTACIÓN CUÑA HIDRÁULICA NATIONAL OILWELL VARCO PS21 500 TC

TUBULARES: 2-7/8” @ 9-1/2”

AGUJERO DE RATÓN ROTATORIO OTD FORUM I9000HPM
TORQUE : 1250 LB-PIE

2,200 HP / 7,500 PSI

BOMBEO Y FLUIDO
(3) BOMBAS PARA LODOS NATIONAL OILWELL VARCO 14-P220 CAMISAS DE 5 HASTA 9”
DE CONTROL
CARRERA: 14”

CUARTO DE CONTROL Y POTENCIA

ABB SG2364807-A NO APLICA
(PCR)

CUARTO DE CONTROL CON (VDF) ABB ACS800 NO APLICA

GENERACIÓN,
CONTROL Y CABINA INTEGRAL DEL PERFORADOR NATIONAL OILWELL VARCO IR3000 NO APLICA
DISTRIBUCIÓN DE
POTENCIA SISTEMA DE GENERACIÓN: CATERPILLAR 3516-CHD 2,150 HP/1,500 KW
(5) MOTOR DE CI PRINCIPAL BAYLOR S637/WUT 1875 KVA/600V/3F/60HZ
(5) GENERADORES DE CA CATERPILLAR 3516-B 2,150 HP
(1) MOTOR DE CI DE EMERGENCIA BAYLOR S637RUT 1,531 KVA/600V/3F/60HZ
(1) GENERADOR DE CA DE
EMERGENCIA

DIVERTER GE VETCO GREY 49-1/2 KFDJ- 500 500 PSI

18 3/4” 15K TL BOP

BOP CAMERON CIW 18- 3/4 TL BOP
CONTROL CON BOOSTER EN TANDEM
SUPERFICIAL
15K NOV
CHOKE & KILL MANIFOLD NOV TECHDRILL 15K 3-1/16”
TECHDRILL
QUEMADOR EXPRO SEA EMERALD 12,000 BBLS / DÍA

HABITACIONAL 120 PERSONAS

ESTIBA DE TUBULARES EN DECK 30,000’

CAPACIDAD DE ALMACENAMIENTO 3
DE LODO EN PRESAS 4,536 BBLS (721 M )
AUXILIAR
ÁREA DE MATERIAL QUÍMICO 5,000 SACOS
3
3800 BBLS (604 M ) + 1,6652
AGUA DE PERFORACIÓN 3
BBLS (2,647 M ) EN TANQUES
DE LASTRE

La información de este documento es propiedad de Petróleos Mexicanos

www.pemex.com
2
 Ficha técnica
Pemex Perforación y Servicios

SISTEMA COMPONENTE MARCA MODELO CAPACIDAD

3
AGUA POTABLE 2,050 BBLS (326 M )
3
SALMUERA 1,000 BBLS (159 M )
3
ACEITE BASE 1,270 BBLS (202 M )
3
COMBUSTIBLE DIESEL 2,515 BBLS (400 M )
HELICÓPTERO SIKORSKY-S61N Y
HELIPUERTO ALUMINIUM OFFSHORE OCTAGONAL S92. 73´DE DIÁMETRO,
CUMPLIMIENTO CAP437
AUXILIAR
3
4 SILOS DE 1,700 PIES C/U
3
SILOS OTD NO APLICA 4 SILOS DE 1,500 PIES
C/U
(2) PLANTA POTABILIZADORA DE 3
WATER MAKER 75M3D 75 M /DÍA
AGUA (OSMOSIS INVERSA)
HAMWORTHY SUPER 3
TRATADORA DE AGUAS RESIDUALES ST10-C 15.81 M /DÍA
TRIDENT

UNIDAD CEMENTADORA HALLIBURTON HT-400 15.6 BPM

(4) BOTE DE SALVAMENTO SURVIVAL SYSTEMS NO APLICA 60 PERSONAS C/U

SEGURIDAD Y
(6) BALSA DE SALVAMENTO ELLIOT NO APLICA 25 PERSONAS C/U
SALVAMENTO
(1) LANCHA RÁPIDA DE RESCATE VIKING FRSQ 600 G SID 15 PERSONAS
LARGO X ANCHO X ALTURA DEL CASCO 234 ´’X 208 ‘ X 25 ‘
CALADO DE TRANSITO 16.5 ‘
LONGITUD DE PIERNAS 477 ‘
MÁXIMO TIRANTE DE AGUA 350 ‘
DIMENSIONES 129 ‘ LONGITUDINAL
ESPACIAMIENTO DE PIERNAS
PRINCIPALES 142 ´ TRANSVERSAL
DIÁMETRO DE ZAPATA DE APOYO 53 ‘
TIRANTE DE AGUA 350 ‘
PROFUNDIDAD DE PERFORACIÓN 30,000 ‘
CARGA VARIABLE EN EL DECK 9,500 KIPS
