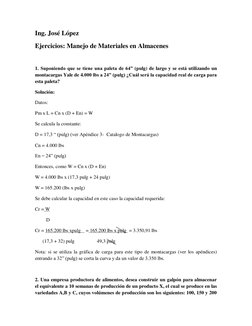

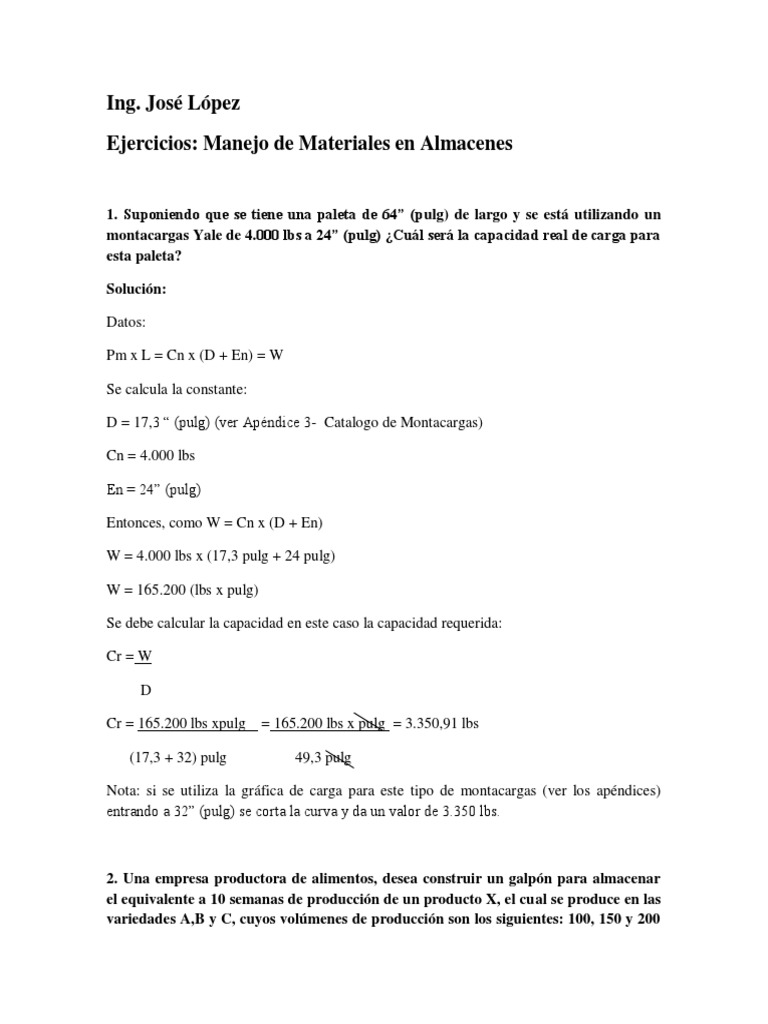

Ing.

José López
Ejercicios: Manejo de Materiales en Almacenes

1. Suponiendo que se tiene una paleta de 64” (pulg) de largo y se está utilizando un
montacargas Yale de 4.000 lbs a 24” (pulg) ¿Cuál será la capacidad real de carga para
esta paleta?

Solución:

Datos:

Pm x L = Cn x (D + En) = W

Se calcula la constante:

D = 17,3 “ (pulg) (ver Apéndice 3- Catalogo de Montacargas)

Cn = 4.000 lbs

En = 24” (pulg)

Entonces, como W = Cn x (D + En)

W = 4.000 lbs x (17,3 pulg + 24 pulg)

W = 165.200 (lbs x pulg)

Se debe calcular la capacidad en este caso la capacidad requerida:

Cr = W

Cr = 165.200 lbs xpulg = 165.200 lbs x pulg = 3.350,91 lbs

(17,3 + 32) pulg 49,3 pulg

Nota: si se utiliza la gráfica de carga para este tipo de montacargas (ver los apéndices)
entrando a 32” (pulg) se corta la curva y da un valor de 3.350 lbs.

2. Una empresa productora de alimentos, desea construir un galpón para almacenar

el equivalente a 10 semanas de producción de un producto X, el cual se produce en las
variedades A,B y C, cuyos volúmenes de producción son los siguientes: 100, 150 y 200

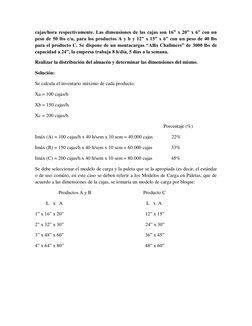

cajas/hora respectivamente. Las dimensiones de las cajas son 16” x 20” x 6” con un
peso de 50 lbs c/u, para los productos A y b y 12” x 15” x 6” con un peso de 40 lbs
para el producto C. Se dispone de un montacargas “Allis Challmers” de 3000 lbs de
capacidad a 24”, la empresa trabaja 8 h/día, 5 días a la semana.

Realizar la distribución del almacén y determinar las dimensiones del mismo.

Solución:

Se calcula el inventario máximo de cada producto:

Xa = 100 cajas/h

Xb = 150 cajas/h

Xc = 200 cajas/h

Porcentaje (%)

Imáx (A) = 100 cajas/h x 40 h/sem x 10 sem = 40.000 cajas 22%

Imáx (B) = 150 cajas/h x 40 h/sem x 10 sem = 60.000 cajas 33%

Imáx (C) = 200 cajas/h x 40 h/sem x 10 sem = 80.000 cajas 45%

Se debe seleccionar el modelo de carga y la paleta que se la apropiada (es decir, el estándar
o de uso común), en este caso se deben referir a los Modelos de Carga en Paletas, que de
acuerdo a las dimensiones de la cajas, se tomaría un modelo de carga por bloque:

Productos A y B Producto C

L x A L x A

1” x 16” x 20” 12” x 15”

2” x 32” x 30” 24” x 30”

3” x 48” x 60” 36” x 45”

4” x 64” x 80” 48” x 60”

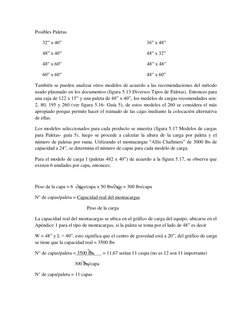

Posibles Paletas

32” x 40” 36” x 48”

48” x 40” 48” x 32”

48” x 60” 48” x 48”

60” x 60” 48” x 60”

También se pueden analizar otros modelos de acuerdo a las recomendaciones del método
usado plasmado en los documentos (figura 5.13 Diversos Tipos de Paletas). Entonces para
una caja de 122 x 15” y una paleta de 48” x 40”, los modelos de cargas recomendados son:
2, 80, 195 y 260 (ver figura 5.16- Guía 5), de estos modelos el 260 se considera el más
apropiado porque permite hacer el tramado de las cajas mediante la colocación alternativa
de ellas.

Los modelos seleccionados para cada producto se muestra (figura 5.17 Modelos de cargas
para Paletas- guía 5), luego se procede a calcular la altura de la carga por paleta y el
número de paletas por ruma. Utilizando el montacargas “Allis Challmers” de 3000 lbs de
capacidad a 24”, se determina el número de capas para cada modelo de carga.

Para el modelo de carga I (paletas 482 x 40”) de acuerdo a la figura 5.17, se observa que
existen 6 unidades por capa, entonces;

Peso de la capa = 6 cajas/capa x 50 lbs/caja = 300 lbs/capa

N° de capas/paleta = Capacidad real del montacargas

Peso de la carga

La capacidad real del montacargas se ubica en el gráfico de carga del equipo, ubicarse en el
Apéndice 1 para el tipo de montacargas, si la paleta se toma por el lado de 48” es decir

W = 48” y L = 40”, esto significa que el centro de gravedad está a 20”, del gráfico de carga
se tiene que la capacidad real = 3500 lbs

N° de capas/paleta = 3500 lbs = 11,67 serían 11 caspa (no es 12 son 11 importante)

300 lbs/capa

N° de capa/paleta = 11 capas

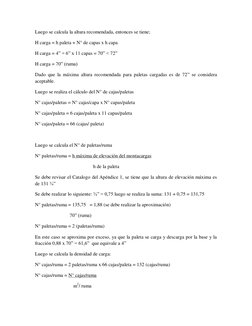

Luego se calcula la altura recomendada, entonces se tiene;

H carga = h paleta + N° de capas x h capa

H carga = 4” + 6” x 11 capas = 70” ˂ 72”

H carga = 70” (ruma)

Dado que la máxima altura recomendada para paletas cargadas es de 72” se considera
aceptable.

Luego se realiza el cálculo del N° de cajas/paletas

N° cajas/paletas = N° cajas/capa x N° capas/paleta

N° cajas/paleta = 6 cajas/paleta x 11 capas/paleta

N° cajas/paleta = 66 (cajas/ paleta)

Luego se calcula el N° de paletas/ruma

N° paletas/ruma = h máxima de elevación del montacargas

h de la paleta

Se debe revisar el Catalogo del Apéndice 1, se tiene que la altura de elevación máxima es
de 131 ¾”

Se debe realizar lo siguiente: ¾” = 0,75 luego se realiza la suma: 131 + 0,75 = 131,75

N° paletas/ruma = 135,75 = 1,88 (se debe realizar la aproximación)

70” (ruma)

N° paletas/ruma = 2 (paletas/ruma)

En este caso se aproxima por exceso, ya que la paleta se carga y descarga por la base y la
fracción 0,88 x 70” = 61,6” que equivale a 4”

Luego se calcula la densidad de carga:

N° cajas/ruma = 2 paletas/ruma x 66 cajas/paleta = 132 (cajas/ruma)

N° cajas/ruma = N° cajas/ruma

m2/ ruma

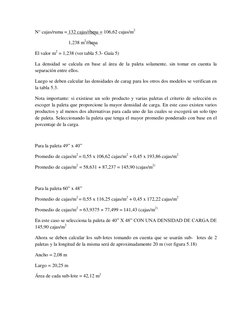

N° cajas/ruma = 132 cajas/ruma = 106,62 cajas/m2

1,238 m2/ruma

El valor m2 = 1,238 (ver tabla 5.3- Guía 5)

La densidad se calcula en base al área de la paleta solamente, sin tomar en cuenta la

separación entre ellos.

Luego se deben calcular las densidades de carag para los otros dos modelos se verifican en
la tabla 5.3.

Nota importante: si existiese un solo producto y varias paletas el criterio de selección es

escoger la paleta que proporcione la mayor densidad de carga. En este caso existen varios
productos y al menos dos alternativas para cada uno de las cuales se escogerá un solo tipo
de paleta. Seleccionando la paleta que tenga el mayor promedio ponderado con base en el
porcentaje de la carga.

Para la paleta 49” x 40”

Promedio de cajas/m2 = 0,55 x 106,62 cajas/m2 + 0,45 x 193,86 cajas/m2

Promedio de cajas/m2 = 58,631 + 87,237 = 145,90 (cajas/m2)

Para la paleta 60” x 48”

Promedio de cajas/m2 = 0,55 x 116,25 cajas/m2 + 0,45 x 172,22 cajas/m2

Promedio de cajas/m2 = 63,9375 + 77,499 = 141,43 (cajas/m2)

En este caso se selecciona la paleta de 40” X 48” CON UNA DENSIDAD DE CARGA DE
145,90 cajas/m2

Ahora se deben calcular los sub-lotes tomando en cuenta que se usarán sub- lotes de 2
paletas y la longitud de la misma será de aproximadamente 20 m (ver figura 5.18)

Ancho = 2,08 m

Largo = 20,25 m

Área de cada sub-lote = 42,12 m2

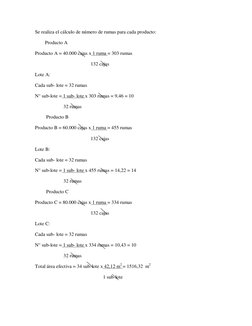

Se realiza el cálculo de número de rumas para cada producto:

Producto A

Producto A = 40.000 cajas x 1 ruma = 303 rumas

132 cajas

Lote A:

Cada sub- lote = 32 rumas

N° sub-lote = 1 sub- lote x 303 rumas = 9,46 = 10

32 rumas

Producto B

Producto B = 60.000 cajas x 1 ruma = 455 rumas

132 cajas

Lote B:

Cada sub- lote = 32 rumas

N° sub-lote = 1 sub- lote x 455 rumas = 14,22 = 14

32 rumas

Producto C

Producto C = 80.000 cajas x 1 ruma = 334 rumas

132 cajas

Lote C:

Cada sub- lote = 32 rumas

N° sub-lote = 1 sub- lote x 334 rumas = 10,43 = 10

32 rumas

Total área efectiva = 34 sub-lote x 42,12 m2 = 1516,32 m2

1 sub-lote

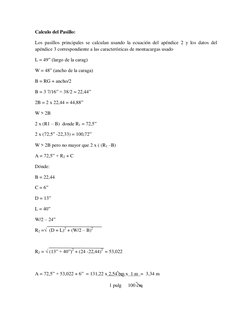

Calculo del Pasillo:

Los pasillos principales se calculan usando la ecuación del apéndice 2 y los datos del
apéndice 3 correspondiente a las características de montacargas usado

L = 49” (largo de la carag)

W = 48” (ancho de la caraga)

B = RG + ancho/2

B = 3 7/16” + 38/2 = 22,44”

2B = 2 x 22,44 = 44,88”

W > 2B

2 x (R1 – B) donde R1 = 72,5”

2 x (72,5” -22,33) = 100,72”

W > 2B pero no mayor que 2 x ( (R1 –B)

A = 72,5” + R2 + C

Dónde:

B = 22,44

C = 6”

D = 13”

L = 40”

W/2 – 24”

R2 =√ (D + L)2 + (W/2 – B)2

R2 = √ (13” + 40”)2 + (24 -22,44)2 = 53,022

A = 72,5” + 53,022 + 6” = 131,22 x 2,54 cm x 1 m = 3,34 m

1 pulg 100 cm

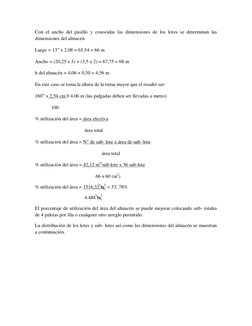

Con el ancho del pasillo y conocidas las dimensiones de los lotes se determinan las
dimensiones del almacén

Largo = 13” x 2,08 = 65,54 = 66 m

Ancho = (20,25 x 3) + (3,5 x 2) = 67,75 = 68 m

h del almacén = 4,06 + 0,50 = 4,56 m

En este caso se toma la altura de la ruma mayor que el resultó ser:

160” x 2,54 cm 0 4.06 m (las pulgadas deben ser llevadas a metro)

100

% utilización del área = área efectiva

área total

% utilización del área = N° de sub- lote x área de sub- lote

área total

% utilización del área = 42,12 m2/sub-lote x 36 sub-lote

66 x 60 (m2)

% utilización del área = 1516,32 m2 = 33, 78%

4.488 m2

El porcentaje de utilización del área del almacén se puede mejorar colocando sub- totales
de 4 paletas por fila o cualquier otro arreglo permitido.

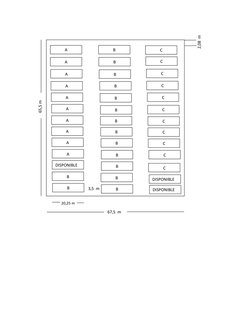

La distribución de los lotes y sub- lotes así como las dimensiones del almacén se muestran
a continuación.
 2,08 m
A B C

A B C

A B C

A B C

A B C
65,5 m

A B C

A B C

A B C

A B C

A B C

DISPONIBLE B C
B B DISPONIBLE
B 3,5 m B DISPONIBLE

20,25 m

67,5 m
