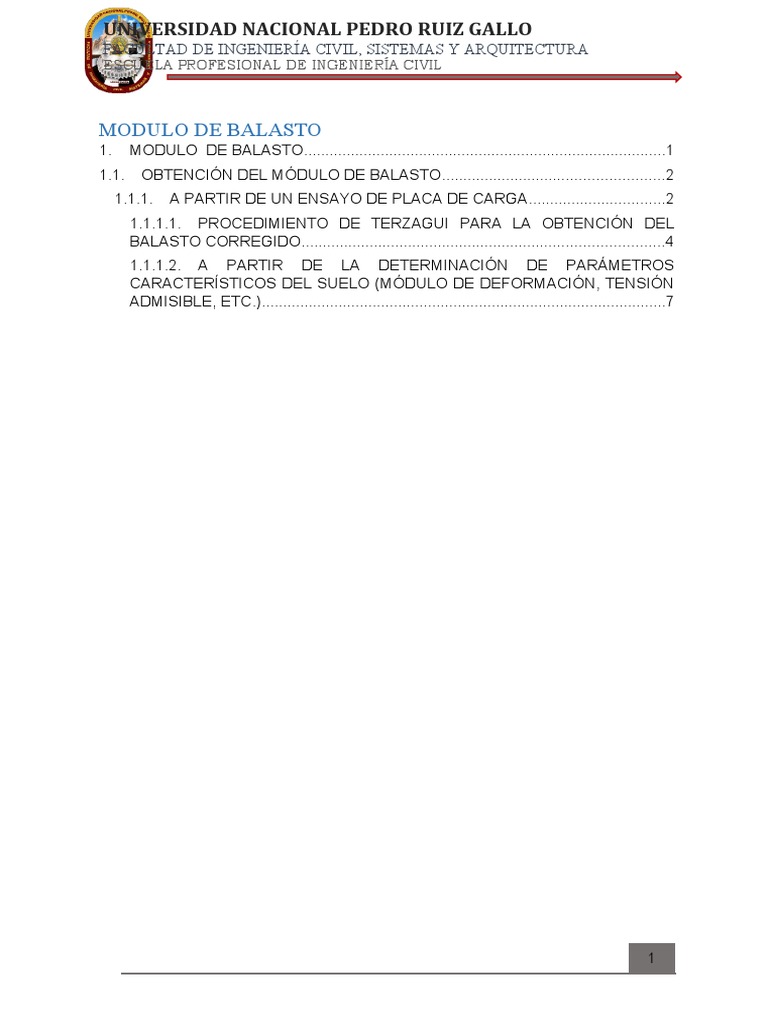

MODULO DE BALASTO
1. MODULO DE BALASTO.....................................................................................1
1.1. OBTENCIÓN DEL MÓDULO DE BALASTO....................................................2
1.1.1. A PARTIR DE UN ENSAYO DE PLACA DE CARGA................................2
[Link]. PROCEDIMIENTO DE TERZAGUI PARA LA OBTENCIÓN DEL
BALASTO CORREGIDO.....................................................................................4
[Link]. A PARTIR DE LA DETERMINACIÓN DE PARÁMETROS
CARACTERÍSTICOS DEL SUELO (MÓDULO DE DEFORMACIÓN, TENSIÓN
ADMISIBLE, ETC.)...............................................................................................7
[NOMBRE DEL AUTOR] 1
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
1. MODULO DE BALASTO
En general, el método de Winkler se puede aplicar al cálculo de cimentaciones
rígidas y flexibles, si bien en el caso de cimentaciones rígidas las normas suelen
permitir la utilización de leyes de tensiones lineales del terreno más simplificadas,
dejándose la obligatoriedad del método del balasto para el cálculo de elementos
flexibles en los que la distribución de tensiones es irregular. (El criterio de
clasificación de la rigidez de los elementos de cimentación es complicado y
trataremos de ampliarlo en un futuro. Se pueden consultar las referencias [2]). Sin
embargo, existen varias objeciones al modelo que le hacen poco fiable:
¡El valor del módulo de balasto no es función exclusiva del terreno! sino que
depende también de las características geométricas de la cimentación e incluso de
la estructura que ésta sostiene, lo cual hace compleja la extrapolación de los
resultados de los ensayos, pensemos por ejemplo en el de placa de carga, a las
cimentaciones reales. - La precisión del modelo dependerá de la rigidez relativa del
conjunto estructura-cimentación respecto a la del suelo [2]. - Supone que cada
punto del suelo se comporta independientemente de las cargas existentes en sus
alrededores, lo cual no ocurre en la realidad (ver figura inferior, a la izquierda
comportamiento según el método de Winkler, a la derecha una aproximación más
cercana a la realidad -en terrenos reales el suelo en los bordes también se
deforma-).
1.1. OBTENCIÓN DEL MÓDULO DE BALASTO
El módulo de balasto vertical para una zapata o una losa se puede definir
de tres maneras:
1.1.1. A PARTIR DE UN ENSAYO DE PLACA DE CARGA
Realizado sobre el terreno, siendo habitual que dicha placa sea
cuadrada de 30x30 cm (1 pie x 1 pie), o bien circular de diámetros 30,
60 y 76,2 cm. Así el coeficiente que aparece referenciado en el estudio
geotécnico viene generalmente representado por una k -letra adoptada
en la bibliografía para el módulo- y el correspondiente subíndice que
identifica a la placa con que se realizó el ensayo -k30, k60, etc.- En la
siguiente figura se puede observar un ejemplo de ensayo de placa de
[NOMBRE DEL AUTOR] 2
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
carga y el resultado de módulo de balasto, k30 en este caso al tratarse
de una placa de 30 cm, que se obtiene:
El tamaño de la placa influye en la profundidad afectada y de la que
se podrán extraer conclusiones. A menor tamaño de placa menor bulbo
de presiones y con ello menor profundidad de los estratos estudiados.
En el caso de losas la profundidad de influencia de la placa es mucho
menor que la de la losa real (bulbo de presiones en función del ancho
de la cimentación), con lo que se puede inducir a errores debidos a
bajadas de rigidez de estratos inferiores pero activos. En el caso de
rocas las pruebas realizadas con una placa grande estarán más
afectadas por la fisuración que las hechas con placa pequeña.
[NOMBRE DEL AUTOR] 3
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
A partir del ensayo de Placa de Carga y mediante formulación que
contempla las dimensiones de la zapata (el caso de losas es más
complejo y se debe estudiar la rigidez de la estructura-cimentación) se
puede obtener el módulo de balasto siguiendo el procedimiento
siguiente debido a Terzaghi:
[Link]. PROCEDIMIENTO DE TERZAGUI PARA LA
OBTENCIÓN DEL BALASTO CORREGIDO
Se define a continuación un: Método simplificado para el cálculo del
módulo de balasto de una losa de cimentación rectangular a partir del
ensayo de placa de carga de 30x30cm.
a) Dada una losa rectangular y un coeficiente de balasto obtenido
mediante ensayo de placa de carga de 30x30cm definimos:
b: ancho equivalente de la zapata (m). Es un parámetro que
depende de la rigidez de la estructura, y de la rigidez de la
cimentación. En el caso de losas un valor aproximado para b
puede ser la luz media entre pilares. Una referencia para
profundizar en el valor del ancho equivalente es la [4], en ella
se pueden consultar los apartados de losas semiflexibles, con
grandes luces entre pilares y con pequeñas luces entre pilares
(es precisamente para este caso cuando es adecuado tomar
como ancho equivalente la luz media entre pilares). El tomar b
como ancho de la losa conduce a módulos de balasto
excesivamente bajos.
l: lado mayor o longitud de la losa (m)
ks,30: coeficiente de balasto obtenido en placa de 30x30cm
(kN/m3).
ks,cuadrada: coeficiente de balasto de la zapata cuadrada
(kN/m3).
ks,rectangular: coeficiente de balasto de la zapata rectangular
(kN/m3)
b) Para el cálculo del coeficiente o módulo de balasto de la zapata
rectangular será necesario primero calcular el de la cuadrada.
El módulo de balasto de la zapata rectangular (l y b en m) en
función del de la losa cuadrada se define por (Terzaghi 1955):
[NOMBRE DEL AUTOR] 4
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
Donde ks,cuadrada se determina en función del tipo de suelo
y del ensayo de placa de carga de 30x30:
-Suelos cohesivos (arcillas):
Suelos arenosos o granulares:
Aclaración 1:
En el caso de tener una mezcla de suelos, una solución puede
ser el hacer una interpolación a partir de los valores anteriores
(ks, cuadrada cohesivo y ks, cuadrada arenoso) y la proporción
existente de dichos suelos. No deja de ser una aproximación
algo burda, ya que es difícil conocer con exactitud dicha
proporción así como que el reparto sea homogé[Link]- Para un
suelo con una composición en una proporción estimada del
70% de arcillas y del 30% de arenas tendríamos:
Aclaración 2:
En el caso de trabajar en cm, basta con cambiar el coeficiente
0,30 por 30 para que sean válidas las fórmulas.
c) Simplemente a título orientativo, dada las frecuentes consultas
que recibo al respecto, damos aquí los valores estimados del
módulo de balasto para Placa de Carga de 30x30 (k30)
tomados como referencia de “Curso aplicado de
cimentaciones. José María Rodríguez Ortiz, Jesus Serra Gesta
y Carlos Oteo Mazo. COAM” , recordamos que lo correcto sería
obtener estos datos a partir del terreno en cuestión:
[NOMBRE DEL AUTOR] 5
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
VALORES DE K30 PROPUESTOS POR TERZAGUI
SUELO K30 ( Kg/cm3)
Arena Seca o Húmeda
Suelta 0.64 -1.92 (1.3)*
Media 1.92 – 9.60(4.0)*
Compacta 9.6 – 32 ( 16)*
Arena Sumergida:
Suelta (0.8)
Media (2.5)
Compacta (10.0)
Arcilla:
qu= 1 - 2 kg/cm2 1.6 – 3.2 (2.5)
qu= 2 - 4 kg/cm2 3.2 – 6.4 (5.0)
qu= >4 kg/cm2 >6.4 (10)
Entre paréntesis los valores medios propuestos
[NOMBRE DEL AUTOR] 6
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
[Link]. A PARTIR DE LA DETERMINACIÓN DE PARÁMETROS
CARACTERÍSTICOS DEL SUELO (MÓDULO DE
DEFORMACIÓN, TENSIÓN ADMISIBLE, ETC.)
Que se relacionan con el módulo de balasto mediante fórmulas dadas por varios
autores.
[Link].1. FÓRMULA DE VESIC
Es conocida, por ejemplo, la fórmula de Vesic en función del módulo
de deformación o elasticidad (Es) y coeficiente de Poisson (νs) el
terreno, que en su forma reducida tiene la siguiente expresión:
Donde B es el ancho de la cimentación.
[Link].2. LA FÓRMULA DE KLEPIKOV
[obtenido de Edward Tsudik, Ph. D., PE. «Analysis of Beams and
Frames on Elastic Foundation». Trafford Publishing]:
con (A) el área de la base de la cimentación y (ω) un coeficiente de
forma de la cimentación que para zapatas o losas se puede obtener
de la tabla en función del largo (L) y del ancho (b) de la cimentación:
[Link].3. LA FÓRMULA DE BOWLES
[BOWLES, JOSEPH E. - "Foundation Analisis and Design". Mc
Graw-Hill, 1997], basada en la tensión admisible de la cimentación:
Donde el factor de seguridad es el empleado para minorar la tensión
admisible (2-3). 2.4 Tablas, como esta [G. WINTER, A. H. NILSON.
"Proyectos de Estructuras de Hormigón". Ed. Reverté, 1986] que
relaciona el módulo de balasto en placa circular de 30'' y el índice
CBR para diferentes tipos de suelo:
[NOMBRE DEL AUTOR] 7
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
A partir del cálculo del problema en un programa que contemple la
posibilidad de modelizar el terreno (usualmente mediante elementos
finitos). De esta manera se introducirán sobre el terreno las acciones
consideradas y se analizaran los desplazamientos (asientos) que
resultan. El módulo de balasto se hallará directamente de su
formulación teórica: ks=q/s.
Todo lo anterior está referido a módulos de balasto verticales.
Para módulos de balasto horizontales de aplicación, por ejemplo, en
pantallas, se puede utilizar el siguiente ábaco, debido
a Chadeisson [8], que obtiene el módulo de balasto horizontal (kh), a
partir del ángulo de rozamiento interno y la cohesión del terreno. Es
interesante al respecto hacer notar la relación entre estos
parámetros, fácilmente visible en la gráfica: cuanto mayor es el
ángulo de rozamiento o mayor la cohesión mayor es el balasto.
[NOMBRE DEL AUTOR] 8
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
1.2. DATOS A UTILIZAR
Profundidad de cimentación de 1.20 m.
Esfuerzo del terreno debe ser de 1.5 kg/cm2, de una manera
conservadora, teniendo en cuenta que, aun cuando el suelo bajo la
cimentación será de gran resistencia al corte
Coeficiente de balasto, para un suelo CL (arcillo limosa) de baja a
mediana plasticidad
K0= 3.5-6 kg/cm3 Arcilla Limosa de baja a media plasticidad
(SEGÚN CALAVERA J.)
[NOMBRE DEL AUTOR] 9
UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
K0= 1.3-4 kg/cm3 Arcilla media de 0.5 a 2 Kg/ cm2 (SEGÚN
JIMENEZ SALAS)
K0= 1.6-3.2 kg/cm3 Arcilla qu=1-2 Kg/ cm2 (SEGÚN TERZAGHI)
Según los datos de los diferentes autores optamos por elegir un valor
coeficiente de balasto promedio entre estos autores
K0= 3.2 kg/cm3 (Coeficiente de Balasto a usar)
