Teoria Zapatas Combinadas

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

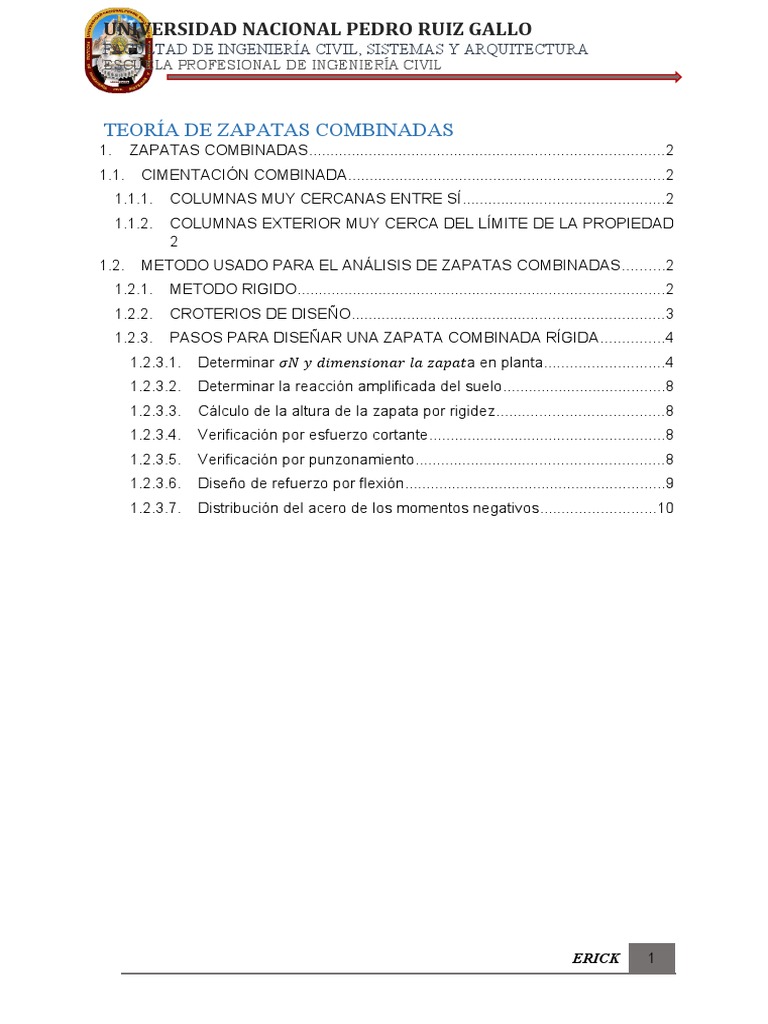

TEORÍA DE ZAPATAS COMBINADAS

1. ZAPATAS COMBINADAS...................................................................................2
1.1. CIMENTACIÓN COMBINADA..........................................................................2
1.1.1. COLUMNAS MUY CERCANAS ENTRE SÍ...............................................2
1.1.2. COLUMNAS EXTERIOR MUY CERCA DEL LÍMITE DE LA PROPIEDAD
2
1.2. METODO USADO PARA EL ANÁLISIS DE ZAPATAS COMBINADAS..........2
1.2.1. METODO RIGIDO......................................................................................2
1.2.2. CROTERIOS DE DISEÑO.........................................................................3
1.2.3. PASOS PARA DISEÑAR UNA ZAPATA COMBINADA RÍGIDA...............4
1.2.3.1. Determinar 𝜎𝑁 𝑦 𝑑𝑖𝑚𝑒𝑛𝑠𝑖𝑜𝑛𝑎𝑟 𝑙𝑎 𝑧𝑎𝑝𝑎𝑡a en planta............................4
1.2.3.2. Determinar la reacción amplificada del suelo......................................8
1.2.3.3. Cálculo de la altura de la zapata por rigidez.......................................8
1.2.3.4. Verificación por esfuerzo cortante.......................................................8
1.2.3.5. Verificación por punzonamiento..........................................................8
1.2.3.6. Diseño de refuerzo por flexión.............................................................9
1.2.3.7. Distribución del acero de los momentos negativos...........................10
ERICK 1
1. ZAPATAS COMBINADAS
1.1. CIMENTACIÓN COMBINADA
1.1.1. COLUMNAS MUY CERCANAS ENTRE SÍ

Para esta condición si se usarán zapatas aisladas, podrían traslaparse o bien
podrían resultar de proporciones poco económicas.
1.1.2. COLUMNAS EXTERIOR MUY CERCA DEL

LÍMITE DE LA PROPIEDAD
El punto G fija la longitud de la zapata para una reacción uniforme repartida
del terreno.
1.2. METODO USADO PARA EL ANÁLISIS DE

ZAPATAS COMBINADAS
1.2.1. METODO RIGIDO

Se considera como método de análisis el método rígido de acuerdo a
las siguientes hipótesis
a) La cimentación es infinitamente rígida, por lo tanto la deflexión de la
cimentación no influye en la distribución de las presiones.
b) La presión del terreno está distribuida en una línea recta o en una
superficie plana.
Cimentación infinitamente rígida (en teoría) Wn.
ERICK 2
PROCEDIMIENTO:
a) Determinación de las resultantes de las cargas actuantes (R) y la
ubicación de la resultante.
R= SQ= Q1 +Q2 + Q3 +………
b) Si cualquier columna está sujeto a momento flexionante, el efecto del
momento deberá ser tomado en consideración.
c) Determinación de la distribución de presiones.
d) Determine el ancho de la cimentación.
e) Determinar el diagrama de fuerza cortante.
f) Determinar el diagrama de momentos flectores.
g) Diseñar la cimentación como una viga continua.
h) Diseñar la cimentación en dirección transversal en forma equivalente al de
zapatas aisladas.
El método de diseño presentado en esta sección considera que la zapata

es rígida y que el suelo es homogéneo y elástico. y por lo tanto, la reacción
del suelo es uniforme. Existen otros procedimientos más laboriosos que
consideran la flexibilidad de la estructura que también pueden ser
utilizados. En esta sección sólo se analizarán zapatas combinadas
rectangulares con dos columnas.
1.2.2. CRITERIOS DE DISEÑO

Dependiendo de la separación entre columnas, el acero de flexión tendrá
distribuciones diferentes. En las secciones donde no se requiera refuerzo
por flexión, se recomienda colocar acero adicional en la parte inferior igual
a la mitad o la tercera parte del requerido en la parte superior. Finalmente,
se verifica la longitud de anclaje de refuerzo.
ERICK 3
Distintas distribuciones del refuerzo longitudinal en zapatas combinadas

El siguiente paso del diseño es la verificación del cortante por flexión. Por
lo general, para zapatas combinadas se utilizan estribos múltiples y de
diámetros grandes.
El refuerzo longitudinal paralelo a la menor dimensión de la cimentación se

calcula considerando que a cada columna le corresponde una porción de
la zapata.
Estas dimensiones también pueden hallarse la siguiente manera

B1= S+0.75d
B2= S+1.5d
1.2.3. PASOS PARA DISEÑAR UNA ZAPATA

COMBINADA RÍGIDA
1.2.3.1. Determinar 𝜎𝑁 𝑦 𝑑𝑖𝑚𝑒𝑛𝑠𝑖𝑜𝑛𝑎𝑟 𝑙𝑎 𝑧𝑎𝑝𝑎𝑡a en planta
El esfuerzo neto del suelo 𝜎𝑁 viene dado por:
Al tener dos columnas, una primera evaluación del dimensionamiento de la

zapata se hace tratando de obtener el centro de gravedad de la zapata
coincidente con el punto de aplicación de las cargas actuantes (resultante);
esto es posible hacer siempre que haya la posibilidad de tener volados
ERICK 4
hacia los extremos y tiene validez relativa solo para el caso de cargas y
momentos estáticos (carga muerta y carga viva).
Conocidos P1, P2, se obtiene un centro de gravedad de cargas y se

dimensiona un área centrada coincidente con el centro de gravedad de las
cargas.
El dimensionamiento considerará:
P= peso que soporta la zapata.

Evaluada esta primera área tentativa, se obtienen las dimensiones de la
zapata (B y L) considerando L/2 a cada lado del centro de gravedad de las
cargas, de tal manera que se eliminen las excentricidades de las cargas de
gravedad.
1. Zapata combinada rectangular
Se realizará el análisis de manera que la resultante este en el centro de
la zapata, es decir cuando la excentricidad es igual a cero.
En el caso de una zapata combinada, la geometría será calculada con la

resultante, es decir con la sumatoria de las cargas de las dos columnas:
Donde:
𝐴𝑛𝑒𝑐= Área necesaria.
𝜎𝑁= resistencia neta del suelo.
ERICK 5
𝑅= Σ𝑃𝑖
Posteriormente se realiza la sumatoria de momentos: Σ𝑀0=𝑅∗𝑥
Dónde:
x= distancia del punto donde se empieza la sumatoria de momentos al
punto donde actúa la resultante.
Entonces la longitud total de la zapata L será:
𝐿=2𝑥
𝐿=2(𝑚+𝑛)
Con la ecuación mencionada anteriormente se calcula el ancho de la
zapata:
𝐵= 𝑅/(𝐿∗𝜎𝑁)
2. Zapata Combinada Trapezoidal
El tamaño de la fundación que va a distribuir la presión uniformemente
sobre el suelo puede obtenerse de la siguiente manera:
Conociendo la resistencia admisible del suelo, se podrá determinar el
área de la fundación:
El tamaño de la fundación que va a distribuir la presión uniformemente

sobre el suelo puede obtenerse de la siguiente manera:
Conociendo la resistencia admisible del suelo, se podrá determinar el
área de la fundación:
R
Anec =
σN
b2 3 ( n+ m ) −L
=
b1 2 L−3 ( n+ m )
b1 +b2 R
=
2 σ N∗L
ERICK 6
( b 1+ 2b 2 )∗L
C 1=
( b1 +b 2 )∗3
( b 2+ 2b 1 )∗L
C 1=
( b1 +b 2 )∗3
Con estas ecuaciones se determina la geometría en planta de la zapata.
3. Zapata Combinada en forma de T
Las siguientes ecuaciones determinan la geometría en planta de una

zapata combinada en forma de T.
Luego se verificarán las presiones reales teniendo en cuenta las cargas

de sismo, analizando el 100% del sismo longitudinal y el sismo
transversal por separado, es decir:
Cargas sin
𝐶𝑎𝑟𝑔𝑎𝑠 𝑑𝑒 𝑠𝑒𝑔𝑢𝑟𝑖𝑑𝑎𝑑 amplificar
Verificar que:
𝐶𝑎𝑟𝑔.𝑆𝑒𝑔.+𝑆𝑖𝑠.𝐿𝑜𝑛𝑔.𝐻𝑜𝑟𝑎𝑟𝑖𝑜
𝜎𝑠<𝜎𝑁 𝐶𝑎𝑟𝑔.𝑆𝑒𝑔.−𝑆𝑖𝑠.𝐿𝑜𝑛𝑔.𝐻𝑜𝑟𝑎𝑟𝑖𝑜 Cargas
𝐶𝑎𝑟𝑔.𝑆𝑒𝑔.+𝑆𝑖𝑠.𝑇𝑟𝑎𝑛𝑠𝑣.𝐻𝑜𝑟𝑎𝑟𝑖𝑜 amplificadas
𝐶𝑎𝑟𝑔.𝑆𝑒𝑔.−𝑆𝑖𝑠.𝑇𝑟𝑎𝑛𝑠𝑣.𝐻𝑜𝑟𝑎𝑟𝑖𝑜
ERICK 7
Siendo:
1.2.3.2. Determinar la reacción amplificada del suelo

Se modifican todas las cargas por sus respectivos coeficientes de
amplificación, para de esta forma poder hallar la reacción amplificada del
suelo.
1.2.3.3. Cálculo de la altura de la zapata por rigidez
Se calcula la altura mínima para la cual la zapata se comporta como un

elemento rígido, dejando el momento de inercia de la sección transversal
en función de la altura por hallar.
1.2.3.4. Verificación por esfuerzo cortante.

Primeramente se calcula el peralte de la sección (d), y luego se calcula la
fuerza cortante a una distancia
Siendo B la dimensión restante en planta de la zapata.

Se calcula la fuerza cortante que resiste el concreto
Se tiene que verificar que: 𝑉𝑢<∅𝑉𝑐

a) En caso de no cumplirse lo anterior, una recomendación
seria incrementar la altura de la zapata.
ERICK 8
b) La verificación por fuerza cortante se realiza tanto

longitudinal como transversalmente.
1.2.3.5. Verificación por punzonamiento
Para calcular la fuerza actuante por punzonamiento, necesitamos el

perímetro y área punzonada, siendo estas:
(Columna 2)
𝑏0=2[(𝑏+𝑑)+ (ℎ+𝑑)] y 𝐴0= (𝑏+𝑑) ∗ (ℎ+𝑑)
(Columna 1)
𝑏0=2[(𝑏+𝑑/2)]+ (ℎ+𝑑) y 𝐴0= (𝑏+𝑑/2) ∗ (ℎ+𝑑)
Siendo la fuerza cortante por punzonamiento:
𝑉𝑢𝑝=𝑃𝑢−𝜎𝑢* 𝐴0
La fuerza resistente actuantes es:
Eligiéndose el menor valor de ambos.

Finalmente tiene que cumplirse que: 𝑉𝑢𝑝<∅𝑉𝑐𝑝
a) En caso de no cumplirse lo anterior, una recomendación seria
incrementar la altura de la zapata.
b) Cabe mencionar que las áreas y perímetros punzonantes serán
evaluados de acuerdo al posicionamiento de la columna.
ERICK 9
1.2.3.6. Diseño de refuerzo por flexión

Se utilizaran las siguientes fórmulas para calcular el área de acero:
a) El diseño es tanto longitudinal como transversal.

b) Se considera cuantías mínimas, el área de acero calculada tiene
que ser mayor que la por cuantía mínima; en caso contrario
incrementar la altura de la zapata sería una opción recomendable
𝐴𝑠𝑚𝑖𝑛=0.018∗𝐵∗𝑑
1.2.3.7. Distribución del acero de los momentos negativos
ERICK 10
ERICK 11
