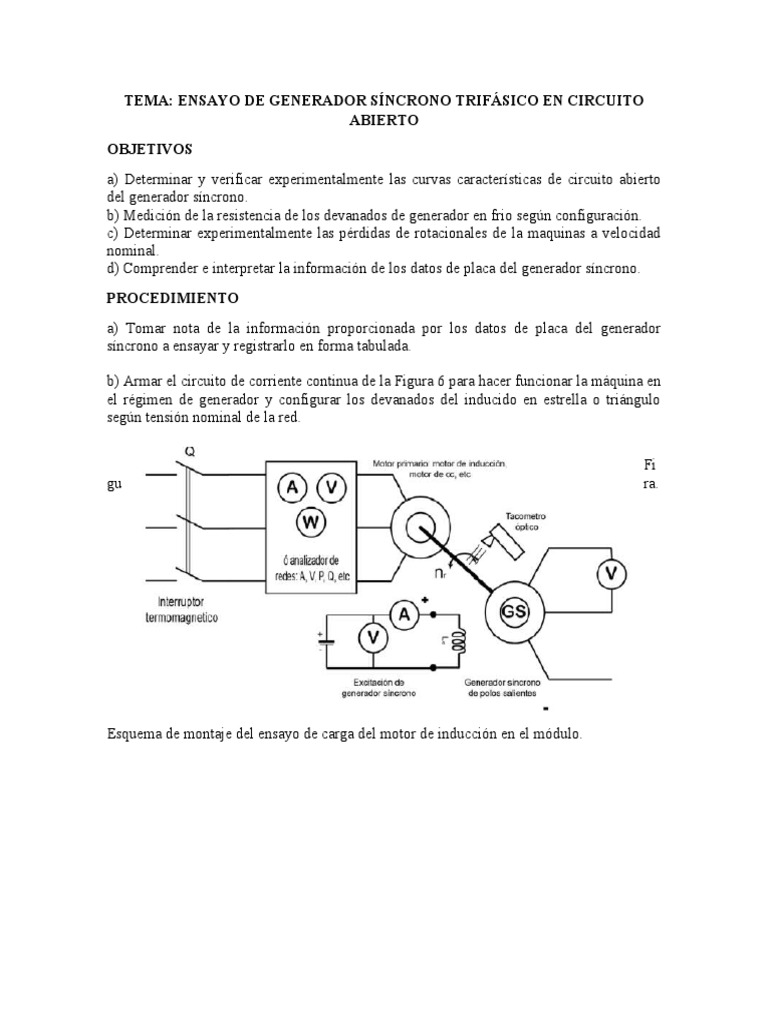

TEMA: ENSAYO DE GENERADOR SÍNCRONO TRIFÁSICO EN CIRCUITO

ABIERTO
OBJETIVOS
a) Determinar y verificar experimentalmente las curvas características de circuito abierto
del generador síncrono.
b) Medición de la resistencia de los devanados de generador en frio según configuración.
c) Determinar experimentalmente las pérdidas de rotacionales de la maquinas a velocidad
nominal.
d) Comprender e interpretar la información de los datos de placa del generador síncrono.
PROCEDIMIENTO
a) Tomar nota de la información proporcionada por los datos de placa del generador
síncrono a ensayar y registrarlo en forma tabulada.

b) Armar el circuito de corriente continua de la Figura 6 para hacer funcionar la máquina en

el régimen de generador y configurar los devanados del inducido en estrella o triángulo
según tensión nominal de la red.

Fi
gu ra.

Esquema de montaje del ensayo de carga del motor de inducción en el módulo.

CUESTIONARIO
1.- Dar la relación de los valores promedios o totales para procesar las lecturas en la
experiencia del generador síncrono en circuito abierto en forma tabulada para trazar las
curvas características

ITE Vca I
M generador excitación
# (V) (A)
1 20 0.26
2 30 0.44
3 40 0.69
4 50 0.87
5 74.8 2.00
6 80 2.39
7 90 2.53
8 100 4.40
9 110 6.80
10

2.- En forma tabulada dar los valores de los datos de placa y hacer una descripción e
interpretación de cada uno de los datos de las maquinas utilizadas.
MOTOR
GENERADOR

3.- Con la ayuda de los cálculos necesarios trazar las curvas características de circuito
abierto experimental del generador síncrono en función de la corriente de excitación
120

100

80

60

40

20

0
0 1 2 3 4 5 6 7 8
4.- Trazar el diagrama vectorial de tensiones y flujo magnético del ensayo de vacio
En el ensayo no existe flujo de reacción de armadura

Øe ØR

Vt

INVESTIGACION COMPLEMENTARIA
1.- Describir y esquematizar en que consiste el sistema excitación de los devanados del
rotor sin contacto electrico por inducción. ¿Y que es un AVR?
2.- Que es una planta de generación eléctrica de ciclo combinado

Los ciclos combinados son centrales de generación de energía eléctrica en las que se
transforma la energía térmica del gas natural en electricidad mediante dos ciclos
consecutivos: el que corresponde a una turbina de gas convencional y el de una turbina de
vapor.

Este
tipo
de

centrales se caracterizan por el uso que se realiza del calor generado en la combustión de la
turbina de gas, que se lleva a un elemento recuperador del calor y se emplea para mover
una o varias turbinas de vapor. Estas dos turbinas, de gas y vapor, están acopladas a un
alternador común que convierte la energía mecánica generada por las turbinas en energía
eléctrica.

La combinación de estos dos procesos permite alcanzar rendimientos, en torno al 60%, muy
superiores a los de una central térmica convencional con un solo ciclo, ya que obtiene la
energía eléctrica en dos etapas, logrando así un mayor aprovechamiento de la energía del
combustible.

Beneficios medioambientales del ciclo combinado

 El rendimiento en las centrales de ciclo combinado es muy superior (un 58% frente
a un 36% de una central convencional). Es decir, con un menor consumo de energía
primaria se logra una mayor producción de energía eléctrica. Ello supone ventajas
tanto medioambientales como económicas.
 Producen menor contaminación atmosférica, ya que el gas natural es un combustible
más limpio que el carbón, el petróleo o sus derivados, usados en muchos casos para
producir electricidad.
 Una central de ciclo combinado sólo requiere, para la condensación del vapor, un
tercio del agua de refrigeración necesaria en las centrales térmicas convencionales.
 El transporte y suministro de la energía primaria (el gas natural) se hace a través de
un gasoducto enterrado, por lo que se evita el impacto derivado de la circulación de
camiones o trenes de aprovisionamiento de carbón o fueloil.
 Las centrales de ciclo combinado pueden construirse cerca de los lugares donde se
consumirá la electricidad. De este modo se acortan las líneas de tendido eléctrico,
con lo que se reducen las inevitables pérdidas de electricidad y se disminuye el
impacto visual.
 CONCLUSIONES
 El generador síncrono consta de una igualdad entre la frecuencia eléctrica y la
frecuencia angular, es decir, el generador girara a la velocidad del campo magnético a esta
igualdad de frecuencias se le denomina sincronismo.
 El diseño de polos salientes en el estator, tiene la condición que cuenta con el
inducido en el rotor, es decir en la parte que se mueve, de aquí que es necesario la
utilización de anillos, y estos van a depender del número de fases.
 El diseño de polos salientes en el estator, es utilizada para generadores de gran
potencia, el inducido se encuentra en el estator, y no necesitamos sacar la tensión generada,
únicamente ingresar un voltaje mínimo para la excitación del campo.

OBSERVACIONES

 Se observa que la velocidad se mantiene constante, las pérdidas de fricción con el

aire y la fricción son constantes.
 Observamos que debemos abrir el circuito de los terminales del generador
 Observamos que debemos llevar la máquina a la velocidad síncrona mediante un
sistema mecánico externo
 Observamos que poco a poco aumentamos la intensidad de campo y con eso
podemos medir la tensión abierta en los bornes

BIBLIOGRAFÍA
[1] stephen chapman. Máquinas eléctricas. editorial mc- graw hill. 3ra edición. 2003
[2] téllez ramírez eugenio. Maquinas síncronas.
[3] murillo huber. Diapositivas de clase de máquinas eléctricas ii. unac – fiee. 2010.
[4] http://www.mcgraw-hill.es/bcv/guide/ capitulo/8448141784.pdf
[5]http://www.geindustrial.com.br/download/manuais/motores/espanol
