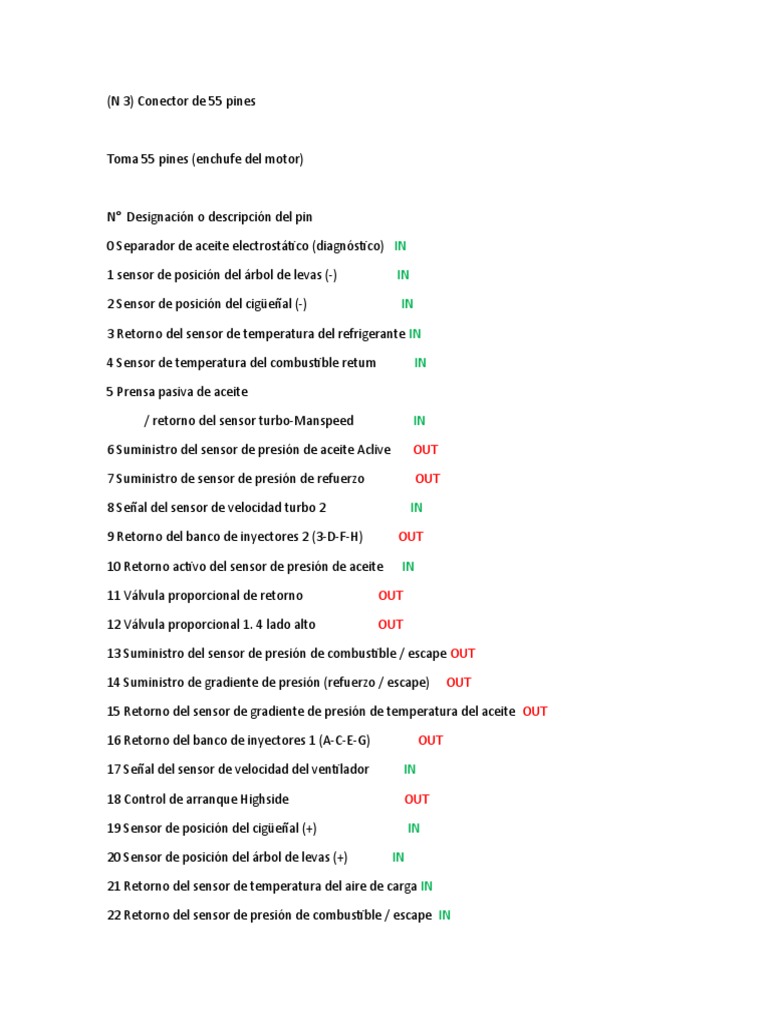

(N 3) Conector de 55 pines

Toma 55 pines (enchufe del motor)

N° Designación o descripción del pin

0 Separador de aceite electrostático (diagnóstico) IN

1 sensor de posición del árbol de levas (-) IN

2 Sensor de posición del cigüeñal (-) IN

3 Retorno del sensor de temperatura del refrigerante IN

4 Sensor de temperatura del combustible retum IN

5 Prensa pasiva de aceite

/ retorno del sensor turbo-Manspeed IN

6 Suministro del sensor de presión de aceite Aclive OUT

7 Suministro de sensor de presión de refuerzo OUT

8 Señal del sensor de velocidad turbo 2 IN

9 Retorno del banco de inyectores 2 (3-D-F-H) OUT

10 Retorno activo del sensor de presión de aceite IN

11 Válvula proporcional de retorno OUT

12 Válvula proporcional 1. 4 lado alto OUT

13 Suministro del sensor de presión de combustible / escape OUT

14 Suministro de gradiente de presión (refuerzo / escape) OUT

15 Retorno del sensor de gradiente de presión de temperatura del aceite OUT

16 Retorno del banco de inyectores 1 (A-C-E-G) OUT

17 Señal del sensor de velocidad del ventilador IN

18 Control de arranque Highside OUT

19 Sensor de posición del cigüeñal (+) IN

20 Sensor de posición del árbol de levas (+) IN

21 Retorno del sensor de temperatura del aire de carga IN

22 Retorno del sensor de presión de combustible / escape IN

23 Retorno del sensor de presión de refuerzo IN

24 Sensor de velocidad del turbo 1 señal IN

25 Interruptor de servicio del motor – Arranque IN

26 Señal pasiva del sensor de presión de aceite IN

27 Válvula proporcional 5 lado alto OUT

28 Señal del sensor de presión de combustible / escape IN

29 Señal del sensor de presión de refuerzo IN

30 Servicio de suministro del interruptor del motor OUT

31 Señal de gradiente de presión (refuerzo / escape) IN

32 Señal activa del sensor de presión de aceite IN

33 Señal del sensor de nivel de aceite IN

34 Señal de temperatura del refrigerante IN

35 Servicio motor interruptor-Stop IN

36 Señal del sensor de temperatura del combustible IN

37 Inyector H (Banco 2) OUT

38 Inyector F (Banco 2) OUT

39 Señal del sensor de temperatura del aceite IN

40 Válvula proporcional 6 control de lado bajo OUT

41 Válvula proporcional 3 * control del lado bajo OUT

42 Válvula proporcional 6 suministro de lado alto OUT

43 Válvula proporcional 4 * control de lado bajo OUT

44 Inyector D (Banco 2) OUT

45 Inyector B (Banco 2) OUT

46 Inyector G (Banco 1) OUT

47 Inyector E (Banco 1) OUT

48 Señal del sensor de temperatura del aire de carga IN

49 Retorno del sensor de nivel de aceite IN

50 Válvula proporcional 2 control de lado bajo OUT

51 Válvula proporcional 1 control de lado bajo OUT

52 Válvula proporcional 2 suministro de lado alto OUT

53 Inyector C (Banco 1) OUT

54 Inyector A (Banco 1) OUT
