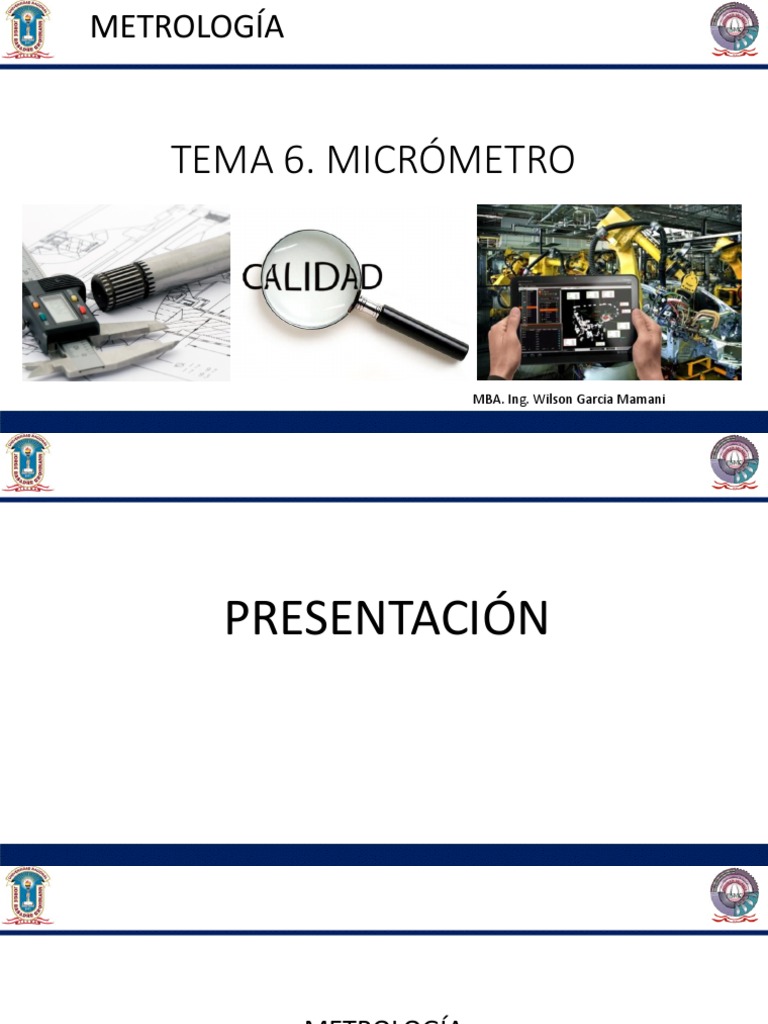

METROLOGÍA

TEMA 6. MICRÓMETRO

MBA. Ing. Wilson Garcia Mamani

PRESENTACIÓN
 METROLOGÍA
INSTRUMENTOS DE MEDICION LINEAL Y ANGULAR
MICRÓMETRO
MICRÓMETRO

Jean Louis Palmer presento, por primera vez el Micrómetro para

ser patentado. Este instrumento permitía la lectura de
centésimos de milímetro de manera simple.
Con el recorrer del tiempo el micrómetro fue perfeccionado
hasta convertirse en un instrumento de mayor grado de
precisión que el Pie de Metro.
PRINCIPIO DE FUNCIONAMIENTO

El principio de funcionamiento de un Micrómetro se asemeja

al de una tuerca y tornillo. Así existe una tuerca fija y un
tornillo móvil, el cual al dar una vuelta completa provocara un
desplazamiento igual al paso de este.

Este principio es utilizado por todos los tipos de micrómetros

que existen o cualquier sistema que utilice como principio el
sistema de tornillo y tuerca.
PRINCIPIO DE FUNCIONAMIENTO

Cómo se logra, dividiendo la cabeza del tornillo podremos obtener

fracciones menores las cuales estarán dadas por la medida del paso
dividida por la cantidad de marcas de la cabeza del tornillo.
 PARTES DE UN MICRÓMETRO

1. Cuerpo: constituye el armazón del micrómetro; suele tener unas plaquitas

de aislante térmico para evitar la variación de medida por dilatación.
2. Tope: determina el punto cero de la medida; suele ser de algún material
duro para evitar el desgaste así como optimizar la medida.
3. Espiga: elemento móvil que determina la lectura del micrómetro; la punta
suele también tener la superficie en metal duro para evitar desgaste..
 PARTES DE UN MICRÓMETRO

4. Palanca de fijación: que permite bloquear el desplazamiento de la

espiga.
5. Trinquete: limita la fuerza ejercida al realizar la medición.
6. Tambor móvil: solidario a la espiga, en la que está grabada la escala
móvil de 50 divisiones.
7. Tambor fijo: solidario al cuerpo, donde está grabada la escala fija de 0
a 25 mm.
TIPOS DE MICRÓMETROS

Según la tecnología de fabricación

Mecánicos
Digitales
TIPOS DE MICRÓMETROS

Por la unidad de medida

Sistema decimal
Sistema Inglés
TIPOS DE MICRÓMETROS

Por la Normalización

Estándar: Para un uso general, en cuanto

a la apreciación y amplitud de medidas.

Especiales: de amplitud de medida o

apreciación especiales, destinados a
mediciones especificas y en procesos de
fabricación.
TIPOS DE MICRÓMETROS

Por la horquilla de medición:

En los micrómetros estándar métricos todos los tornillos micrométricos

miden 25mm, pudiendo presentarse horquillas de medida de 0 a 25mm, 25
a 50mm, de 50 a 75 etc, hasta medidas que superan el metro.

En el sistema ingles de unidades la longitud del tornillo suele ser de una

pulgada, y las distintas horquillas de medición suelen ir de una en una
pulgada.
TIPOS DE MICRÓMETROS

Por la forma de los topes:

Paralelos planos: los más normales para medir entre superficies planas
paralelas.
De puntas cónicas para roscas: para medir entre los filos de una
superficie roscada.
De platillos para engranajes: con platillos para medir entre dientes de
engranajes.
De topes radiales: para medir diámetros de agujeros pequeños.
TIPOS DE MICRÓMETROS

Otros
TIPOS DE MICRÓMETROS

Otros
TIPOS DE MICRÓMETROS

Micrómetros de Interiores
TIPOS DE MICRÓMETROS

Micrómetros con extensiones

TIPOS DE MICRÓMETROS

Otros
CARACTERÍSTICAS DE LOS MICRÓMETROS

Las tres características principales de los micrómetros son:

1. Capacidad
2. Grado de Precisión (Resolución)
3. Aplicación

La capacidad de medición de los Micrómetros normalmente es de 25mm

en los métricos y de 1” pulgada en los micrómetros de sistema ingles los
rangos mayores llegan a 2000mm y 80” en sistema ingles.

La resolución de los micrómetros puede ser de 0,01 mm; 0,001mm;

0,001”
MICRÓMETROS

En los micrómetros cuando el instrumento se encuentra completamente

cerrado el cero que se encuentra en el tambor debe coincidir con la línea
central de la escala fija como muestra la siguiente figura.
MICRÓMETROS

Micrómetro con grado de precisión de 0,01mm

Como ya sabemos por cada vuelta del tambor el tornillo micrométrico que
se encuentra fijo a el gira y a su vez avanza en forma lineal una medida a
esta medida se le conoce como paso del tornillo, para saber cuál es la
grado de precisión del instrumento se debe dividir el paso del tornillo
micrométrico por el número de divisiones del tambor

Grado de Precisión = Paso Del Tornillo Micrométrico

Número De Divisiones Del Tambor
MICRÓMETROS

El paso de un tornillo micrométrico en el sistema métrico es de 0,5mm esto

quiere decir que por cada vuelta del tambor el tornillo se desplaza 0,5mm
en forma lineal, por otro lado el tambor posee 50 divisiones en su perímetro,
así al grado de precisión de éste instrumento estará dada por:

0,5 mm/50 divisiones = 0,01 mm

Así girando el tambor cada división provocara un avance del tornillo de

0,01mm lineal.
NONIO EN MICRÓMETROS

El nonio: Es una segunda escala auxiliar que tienen algunos instrumentos

de medición, que permite apreciar una medición con mayor precisión al
complementarlas divisiones de la regla o escala principal del instrumento de
medida.
TRINQUETE

Es muy importante que ajustemos la pieza a medir entre el yunque y el

husillo con la perilla de trinquete, porque esta tiene un sistema de ajuste
automatico
LECTURA DE MICRÓMETROS

Lectura de un micrómetro con grado de precisión de 0,01mm

1º paso - Lectura de los milímetros en la escala fija.
2º paso - Lectura de los medios milímetros en la escala fija.
3º paso - Lectura de los centésimos de milímetro en el tambor.
.
LECTURA DE MICRÓMETROS

Lectura de un micrómetro con grado de precisión de 0,01mm

17,00 mm (milímetros en la escala fija)

0,50 mm (medios milímetros en la escala fija)
0,32 mm (centésimas en el tambor)
17,82 mm Lectura final
.
MEDICIÓN CON MICRÓMETROS

Calibrado
✓ Limpiar topes de medición cuidadosamente.
✓Cerrar instrumento y verificar ajuste a cero.
✓En caso de que esto no ocurra:
✓Aplicar freno.
✓Girar cilindro con llave para ajuste, si el descalibrado es sobre 0.01 mm.
✓Girar trinquete con llave para ajuste, si el descalibrado es menor 0.01 mm.
✓Cerrar instrumento y verificar calibrado.
MEDICIÓN CON MICRÓMETROS

Precauciones al medir
Verificar la limpieza del micrómetro:
El mantenimiento adecuado del micrómetro es esencial, antes de guardarlo,
no deje de limpiar las superficies del husillo, yunque, y otras partes,
removiendo el sudor, polvo y manchas de aceite, después aplique aceite
anticorrosivo.
MEDICIÓN CON MICRÓMETROS

Precauciones al medir
No olvide limpiar perfectamente las caras de medición del husillo y el yunque,
o no obtendrá mediciones exactas. Para efectuar las mediciones
correctamente, es esencial que el objeto a medir se limpie perfectamente del
aceite y polvo acumulados.
MEDICIÓN CON MICRÓMETROS

Precauciones al medir
Utilice el micrómetro adecuadamente:
Para el manejo adecuado del micrómetro, sostenga la mitad del cuerpo en la
mano izquierda, y el manguito o trinquete (también conocido como
embrague) en la mano derecha, mantenga la mano fuera del borde del
yunque. .
MEDICIÓN CON MICRÓMETROS

El trinquete es para asegurar que se aplica una presión de medición

apropiada al objeto que se está midiendo mientras se toma la lectura.
Inmediatamente antes de que el husillo entre en contacto con el objeto, gire
el trinquete suavemente, con los dedos. Cuando el husillo haya tocado el
objeto de tres a cuatro vueltas ligeras al trinquete a una velocidad uniforme
(el husillo puede dar 1.5 o 2 vueltas libres). Hecho esto, se ha aplicado una
presión adecuada al objeto que se está midiendo.
 ERRORES DE MEDICIÓN EN MICRÓMETROS

Incertidumbre
En una serie de lecturas sobre una misma dimensión constante, la inexactitud o
incertidumbre es la diferencia entre los valores máximo y mínimo obtenidos.
Incertidumbre = valor máximo - valor mínimo

Error Absoluto
El error absoluto es la diferencia entre el valor leído y el valor convencionalmente verdadero
correspondiente.
Error absoluto = valor leído - valor convencionalmente verdadero

Error Relativo
El error relativo es la razón del error absoluto y el valor convencionalmente verdadero
Error relativo = Error absoluto / valor convencionalmente verdadero

Como el error absoluto es igual a la lectura menos el valor convencionalmente verdadero,

entonces:
Error relativo = (valor leído - valor real) / valor real
ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

Sea por ejemplo, un remache cuya longitud es 5.4 mm y se mide cinco veces
sucesivas, obteniéndose las siguientes lecturas:
5.5 mm; 5.6 mm; 5.5 mm; 5.6 mm; 5.3 mm

Incertidumbre = 5.6 -5.3 = 0.3 mm (valor máximo - valor mínimo )

Los errores absolutos (valor leído - valor convencionalmente verdadero ) de

cada lectura serían:
5.5 - 5.4 = 0.1 mm
5.6 - 5.4 = 0.2 mm
5.5 - 5.4 = 0.1 mm
5.6 - 5.4 = 0.2 mm
5.3 - 5.4 = -0.1 mm
ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

Sea por ejemplo, un remache cuya longitud es 5.4 mm y se mide cinco veces
sucesivas, obteniéndose las siguientes lecturas:
5.5 mm; 5.6 mm; 5.5 mm; 5.6 mm; 5.3 mm

El signo nos indica si la lectura es mayor (signo +) o si es menor (signo -)

que el valor convencionalmente verdadero. El error absoluto tiene las mismas
unidades de la lectura.

El error relativo [(valor leído - valor real) / valor real)] y el porcentaje de error
para cada lectura serían:

0.1 / 5.4 = 0.0185 = 1.85 %

0.2 / 5.4 = 0.037 = 3.7 %
0.1 / 5.4 = 0.0185 = 1.85 %
0.2 / 5.4 = 0.037 = 3.7 %
-0.1 / 5.4 = 0.0185 = -1.85 %
ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

Medida 1 5,55 mm.

Medida 2 5,52 mm.
Medida 3 5,49 mm.
Medida 4 5,56 mm.

La medida esperada es de 5,50 mm.

Incertidumbre (valor máximo - valor mínimo )

Incertidumbre = 5.56 - 5.49 = 0.07 mm

ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

La medida esperada es de 5,50 mm.
Errores absolutos absolutos (valor leído – valor verdadero )

5,55 – 5,50 0,05 mm.

5,52 – 5,50 0,02 mm.
5,49 – 5,50 - 0,01 mm.
5,56 – 5,50 0,06 mm.
ERRORES DE MEDICIÓN EN MICRÓMETROS

Ejemplo de la medida de un error

La medida esperada es de 5,50 mm.
El error relativo [(valor leído - valor real) / valor real)] y el porcentaje de error
para cada lectura serían:

0,05 / 5,5 = 0,00909 0.90 %

0.02/ 5.5 = 0.00363 0.36 %
- 0.01 / 5.5 = - 0.00181 - 0,18 %
0.06 / 5.5 = 0.01090 1.09 %
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS

2.12 mm.
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS

4.77 mm.
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS

12.82 mm.
OTROS TIPOS DE MEDICIONES

En algunos micrómetros se pueden obtener el resultado por medios de

cuatro escalas(A, B, C e D).Cuando no hubiera escala D los valores
pueden ser estimados

Escala A de cilindro: 20,000mm

Escala B de cilindro: 0,500mm
Escala C de tambor: 0,110mm
Escala D del nonio:0,008 mm
Lectura final:20,618 mm
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS
MEDICIÓN EN MICRÓMETROS SISTEMA ANGLO-SAJON

El Micrómetro en Sistema Anglo - Sajón presenta las siguientes

características:

• Una escala fija que comprende el rango de una pulgada, divida en 40

partes iguales de este modo cada división equivale a 1” : 40 = 0.025”

• Un tambor con una grado de precisión 0.001”, y posee 25 divisiones.

MEDICIÓN EN MICRÓMETROS SISTEMA ANGLO-SAJON
 MEDICIÓN EN MICRÓMETROS SISTEMA ANGLO-SAJON

Para medir con un micrómetro de grado de precisión 0,001”, se

deben considerar los siguientes pasos.
1º paso - leer las milésimas de pulgada en la escala fija.
2º paso - Leer las milésimas que indique el tambor.

La lectura de un micrómetro en milésimas de pulgada es idéntica a la del pie de metro en la misma

unidad.
EJEMPLOS DE MEDICIÓN EN MICRÓMETROS ANGLO-SAJON

http://www.youtube.com/watch?v=Mtn8I
PM4dBw
RECOMENDACIONES

• Seleccionar el micrómetro mas adecuado para

atender plenamente la necesidad de medición
(tipo, exactitud y topes de medición)

• Evitar choques y golpes.

• Ejecutar las mediciones aproximando las caras de

medición del micrómetro con el trinquete o con el
dispositivo de fricción.
RECOMENDACIONES

• Al guardar el micrómetro, en su respectivo estuche no trabe y

mantenga las caras ligeramente separadas.
RECOMENDACIONES

• La medición debe ser hecha en una posición que evite el error de

paralaje

•Limpiar cuidadosamente las partes móviles

antes y después de la utilización.
Gracias
