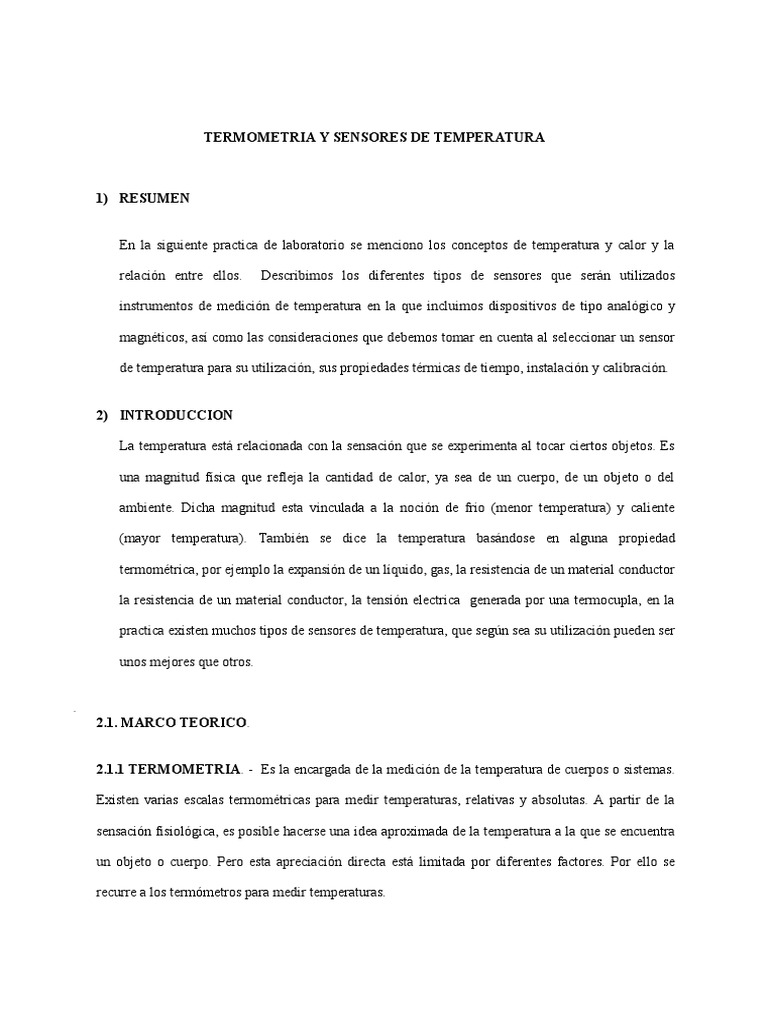

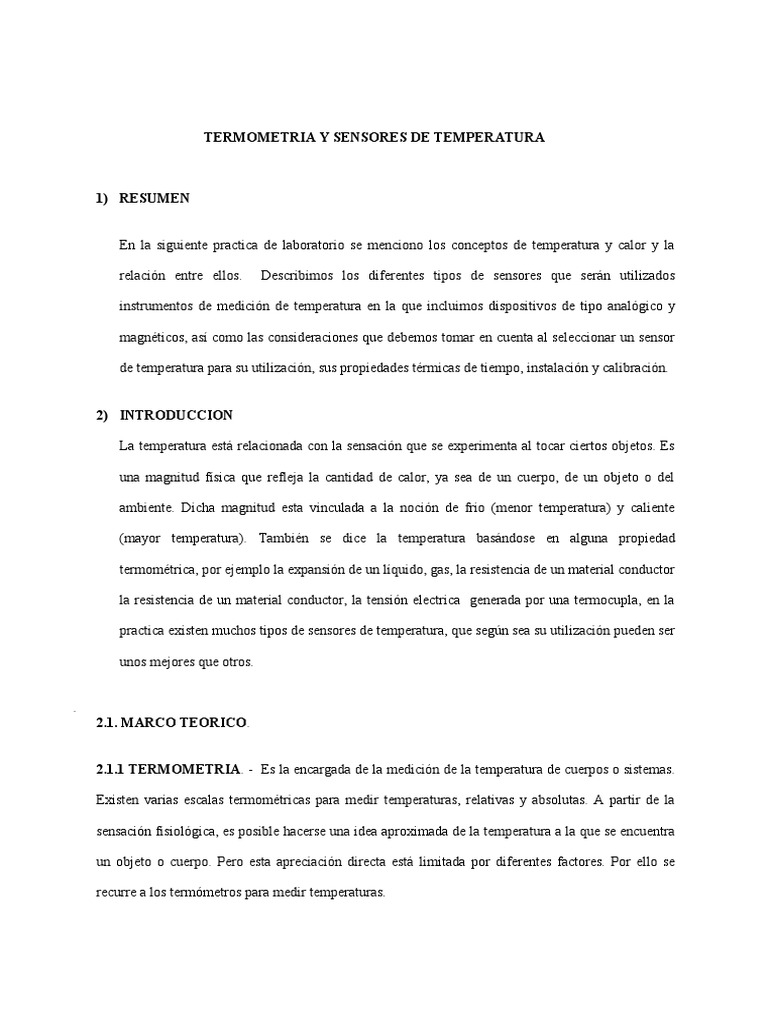

TERMOMETRIA Y SENSORES DE TEMPERATURA

1) RESUMEN

En la siguiente practica de laboratorio se menciono los conceptos de temperatura y calor y la

relación entre ellos. Describimos los diferentes tipos de sensores que serán utilizados

instrumentos de medición de temperatura en la que incluimos dispositivos de tipo analógico y

magnéticos, así como las consideraciones que debemos tomar en cuenta al seleccionar un sensor

de temperatura para su utilización, sus propiedades térmicas de tiempo, instalación y calibración.

2) INTRODUCCION

La temperatura está relacionada con la sensación que se experimenta al tocar ciertos objetos. Es

una magnitud física que refleja la cantidad de calor, ya sea de un cuerpo, de un objeto o del

ambiente. Dicha magnitud esta vinculada a la noción de frio (menor temperatura) y caliente

(mayor temperatura). También se dice la temperatura basándose en alguna propiedad

termométrica, por ejemplo la expansión de un líquido, gas, la resistencia de un material conductor

la resistencia de un material conductor, la tensión electrica generada por una termocupla, en la

practica existen muchos tipos de sensores de temperatura, que según sea su utilización pueden ser

unos mejores que otros.

.
2.1. MARCO TEORICO.

2.1.1 TERMOMETRIA. - Es la encargada de la medición de la temperatura de cuerpos o sistemas.

Existen varias escalas termométricas para medir temperaturas, relativas y absolutas. A partir de la

sensación fisiológica, es posible hacerse una idea aproximada de la temperatura a la que se encuentra

un objeto o cuerpo. Pero esta apreciación directa está limitada por diferentes factores. Por ello se

recurre a los termómetros para medir temperaturas.

2.1.2. CALOR. - El calor es la cantidad de energía, es expresión del movimiento de las moléculas

que tiene un cuerpo. Cuando el calor entra en un cuerpo se produce un calentamiento y cuando sale se

produce un enfriamiento, los objetos que están frio poseen algo de calor porque los átomos se

encuentran en movimiento.

Fuente; (Física Universitaria Novena Edición, Sears, Zemansky, Freedman y Young. Editorial Addison-Wessley Longman.

Volumen 2.)

2.1.3. DIFERENCIA ENTRE TEMPERATURA Y CALOR. - Cuando calentamos un cuerpo, la

temperatura se incrementa, por eso, es común pensar que Temperatura y Calor es lo mismo.

Pero en realidad no es así, el calor y la temperatura en realidad se relacionan, pero son dos cosas

diferentes.

El calor es la energía de desplazamiento de moléculas de un elemento.

La temperatura en tanto, es una medida de energía molecular.

Es decir, si nosotros le agregamos calor a un cuerpo, la temperatura aumentara, pero si disminuye el

calor de ese cuerpo, la temperatura también bajara. Cuando las temperaturas son muy altas, es debido

a que las moléculas están desplazándose y rotando con mucha más energía. Podemos mencionar un

ejemplo: Si tenemos dos cuerpos con igual temperatura y se les pone en contacto, no existirá

transferencia de energía entre ellos puesto que, la energía media de las partículas será igual. En

cambio, si la temperatura de uno de los cuerpos es más alta que la del otro cuerpo, entonces existirá

una transferencia de energía del cuerpo más caliente al cuerpo más frio, hasta que la temperatura de

ambos se nivele. Por ello decimos que la temperatura no es energía en si, sino es una medición de

ella, mientras que el calor si es energía.

Fuente; (Física Universitaria Novena Edición, Sears, Zemansky, Freedman y Young. Editorial Addison-Wessley Longman.

Volumen 2.)

2.1.4. SENSORES. Un sensor es un dispositivo para detectar y señalar una condición de cambio.

Frecuentemente una condición de cambio, se trata de la presencia o ausencia de un objeto o material

(detección discreta). También puede ser una cantidad capa de medirse, como un cambio de distancia,

tamaño o color (detección analógica). Los sensores posibilitan la comunicación entre el mundo físico

y los sistemas de medición y/o control, tanto eléctricos como electrónicos, utilizándose

extensivamente en todo tipo de procesos industriales y no industriales para propósitos de monitoreo,

medición, control y procesamiento.

Fuente: (Instrumentación electrónica. Sensores (I) / José María Ferrero Corral SPUPV)

2.1.5. PRINCIPIO BASICO QUE FUNCIONA UN SENSOR. Los sensores en su mayoría tienen

una salida cuya señal es electrica, y la obtención de esta última implica generalmente el uso de un

transductor primario y opcionalmente, uno o más transductores secundarios. La señal electrica

producida se acondiciona, modifica o procesa mediante circuitos electrónicos adecuados con el fin de

obtener la respuesta y las características finales deseadas.

Fuente; (Instrumentación electrónica. Sensores (I) / José María Ferrero Corral SPUPV)

3) MATERIALES.

3.1. DISPOSITIVOS DE MEDICIÓN DE TEMPERATURA. Hay varios métodos de medición de

temperatura que se pueden clasificar de la siguiente manera:

a) Expansión térmica de un material con un indicador visual. - Es el incremento en el volumen

de un material a medida que aumenta su temperatura, por lo general, se expresa como un cambio

fraccionario en las medidas por unidad de cambio de temperatura. Cuando un material es sólido,

la expansión térmica se describe en términos de cambio de longitud, altura o grosor. Si el material

es líquido, por lo general se describe como un cambio de volumen. Debido a que las fuerzas de

unión entre átomos y moléculas varían de material a material, los coeficientes de expansión son

característicos de los elementos y compuestos. Existen dos tipos de expansión térmica:

 EXPANSION TERMICA LINEAL. -La expansión térmica lineal es el cambio de las

dimensiones de un material debido a los cambios de temperatura. El cambio en las

 dimensiones de un material se debe a su coeficiente de expansión térmica que se expresa

como el cambio en la dimensión lineal por cambio de temperatura de grado.

Fuente: (Instrumentación electrónica. Sensores (I) / José María Ferrero Corral SPUPV)

 EXPANSION TERMICA VOLUMETRICA. - La expansión térmica del volumen es el

cambio en el volumen por cambio de temperatura de grado debido al coeficiente de

expansión lineal.

Fuente: (Instrumentación electrónica. Sensores (I) / José María Ferrero Corral SPUPV)

b) Cambio de la resistencia eléctrica

c) Cambio de característica semiconductor

d) Generador de voltaje por metales diferentes

e) Cambio del magnetismo de un cuerpo

f) Efecto termoeléctrico

g) Cambio de color

3.2. TIPOS DE DISPOSITIVOS SENSORES.

3.2.1. TERMOMETROS.- El mercurio en vidrio era, de lejos, el termómetro de lectura visual

más común (si no el único). El dispositivo consistía en un pequeño tubo de vidrio

graduado con un pequeño bulbo que contenía un deposito de mercurio. El coeficiente de

expansión del mercurio es varias veces mayor que el coeficiente de dilatación del vidrio,

de modo que a medida que aumenta la temperatura el mercurio sube el tubo dando un

coste relativamente bajo y un método preciso de medición de la temperatura. El mercurio

también tiene la ventaja de no humedecer el vidrio y, por lo tanto, atraviesa limpiamente

el tubo de vidrio sin romperse en glóbulos o recubrir el tubo. El rango de operación del

termómetro de mercurio es de -35 a 450 ° C (punto de congelación de -38 ° F [-38 ° C]).

La toxicidad del mercurio, la facilidad de rotura, la introducción de termómetros digitales

rentables, precisos y de fácil lectura han provocado la desaparición del termómetro de

 mercurio. Los líquidos en dispositivos de vidrio funcionan con el mismo principio que el

termómetro de mercurio. Los líquidos utilizados tienen propiedades similares al

mercurio, es decir, alto coeficiente de dilatación lineal, claramente visible, no mojante,

pero no tóxicos. El líquido en termómetros de vidrio se utiliza para reemplazar el

termómetro de mercurio y ampliar su rango de funcionamiento. Estos termómetros son

precisos y con líquidos diferentes (cada tipo de líquido tiene un rango de operación

limitado) puede tener un rango de operación de -70 a 330 ° C (-300 a 600 ° F).

Fuente: (Dunn, W. C. (2005). Temperatura and Heat. En Fundamentals of Industrial Instrumentation and

Process Control (págs. 119-138). USA: The McGraw-Hill Companies, Inc.)

3.2.2. DISPOSITIVOS DE TEMPERATURA RESISTIVA RTD.- Los dispositivos de

temperatura de resistencia (RTD) son o bien una película de metal depositada en un

formador o bien resistencias bobinadas. Los dispositivos se sellan a continuación en un

material compuesto vitrocerámico. La resistencia eléctrica de los metales puros es

positiva, aumentando linealmente con la temperatura. La resistencia electrica de los

metales puros es positiva, aumentando linealmente con la Temperatura. Estos

dispositivos son precisos y pueden usarse para medir temperaturas de -300 a 1400 ° F (-

170 a 780 ° C).

El RTD comercial más conocido y manufacturado es el Pt100, el elemento platino con

una resistencia estándar de 100Ώ (Ro) a una temperatura estándar de 0°C (To).

Fuente: (Dunn, W. C. (2005). Temperatura and Heat. En Fundamentals of Industrial Instrumentation and

Process Control (págs. 119-138). USA: The McGraw-Hill Companies, Inc.)

3.2.3. TERMISTORES.- Los termistores son una clase de óxido metálico (material

semiconductor) que típicamente tiene un alto coeficiente de resistencia a la temperatura

negativo, pero también puede ser positivo. Los termistores tienen una alta sensibilidad
 que puede ser hasta un 10 por ciento de cambio por grado Celsius, convirtiéndolos en los

elementos de temperatura más sensibles disponibles, pero con características muy no

lineales. Los tiempos de respuesta típicos son de 0,5 a 5 s con un margen de

funcionamiento de -50ºC a 300ºC típicamente. Los dispositivos están disponibles con el

rango de temperatura extendido a 500 ° C. Los termistores son de bajo costo y fabricados

en una amplia gama de formas, tamaños y valores. Cuando esté en uso, hay que tener

cuidado para minimizar los efectos de la calefacción interna.

Las características no lineales hace que el dispositivo sea difícil de usar como un

dispositivo de medición preciso sin compensación, pero su sensibilidad y bajo coste lo

hace útil en muchas aplicaciones. El dispositivo se utiliza normalmente en un circuito

puente y se rellena con una resistencia para reducir su no linealidad.

Fuente: (Dunn, W. C. (2005). Temperatura and Heat. En Fundamentals of Industrial Instrumentation and

Process Control (págs. 119-138). USA: The McGraw-Hill Companies, Inc.)

3.2.4. TERMOCUPLAS. - Las termocuplas se forman cuando dos metales disímiles se unen

para formar una unión. Se completa un circuito eléctrico uniendo los otros extremos de

los metales disímiles para formar una segunda unión. Una corriente fluirá en el circuito si

las dos uniones están a diferentes temperaturas. El flujo de corriente es el resultado de la

diferencia en la fuerza electromotriz desarrollada en las dos uniones debido a su

diferencia de temperatura. En la práctica, se mide la diferencia de tensión entre las dos

uniones; La diferencia en la tensión es proporcional a la diferencia de temperatura entre

las dos uniones. Tenga en cuenta que una termocupla sólo se puede utilizar para medir las

diferencias de temperatura. Sin embargo, si una unión se mantiene a una temperatura de

referencia, la tensión entre los termopares da una medida de la temperatura de la segunda

unión. Tres efectos están asociados con los termopares. Son los siguientes:
 a) EFECTO SEEBECK. Indica que el voltaje producido en un termopar es

proporcional a la temperatura entre las dos uniones.

b) . EFECTO PELTIER. Indica que, si una corriente fluye a través de un termopar,

una unión se calienta (saca energía) y la otra unión se enfría (absorbe energía).

c) EFECTO DE THOMPSON. Indica que cuando una corriente fluye en un conductor

a lo largo del cual hay una diferencia de temperatura, se produce o se absorbe calor,

dependiendo de la dirección de la corriente y de la variación de temperatura.

En la práctica, la tensión de Seebeck es la suma de las fuerzas electromotrices generadas

por los efectos de Peltier y Thompson. Los dispositivos utilizados son pirómetros que

utilizan termopares o dispositivos de comparación de colores. Los pirómetros son

dispositivos que miden la temperatura mediante la detección del calor irradiado desde un

cuerpo caliente a través de una lente fija que enfoca la energía térmica en una termopila;

Este es un dispositivo sin contacto. Las temperaturas del horno, por ejemplo, se miden

normalmente a través de un pequeño agujero en la pared del horno. La distancia desde la

fuente hasta el pirómetro puede fijarse y la radiación debe llenar el campo de visión del

sensor.

3.2.5. SEMICONDUCTORES.- Los semiconductores tienen una serie de parámetros que

varían linealmente con la temperatura. Normalmente, la tensión de referencia de un diodo

zener o las variaciones de la tensión de unión se utilizan para la detección de temperatura.

Los sensores de temperatura semiconductores tienen un rango de funcionamiento

limitado de -50 a 150 ° C, pero son muy lineales con precisiones de ± 1 ° C o superiores.

Otras ventajas son que la electrónica se puede integrar en el mismo dado que el sensor

que proporciona una alta sensibilidad, una fácil interconexión con los sistemas de control

y hacer posibles diferentes configuraciones de salida digital. La constante de tiempo

térmico varía de 1 a 5 s, la disipación interna también puede causar una compensación de

 hasta 0,5 ° C. Los dispositivos semiconductores también son robustos con buena

longevidad y son baratos. Por estas razones, el sensor semiconductor se utiliza

ampliamente en muchas aplicaciones, incluyendo la sustitución del mercurio en el

termómetro de vidrio.

3.2.6. RESUMEN DE LAS CARACTERÍSTICAS DE LOS SENSORES DE

TEMPERATURA

En la Tabla 1 da a conocer las características mas resaltantes de los sensores de

temperatura mostrados en el laboratorio.

Tabla 1. Características de los Sensores de Temperatura

Fuente: Tipo Linealidad Ventajas Desventajas

Traduccion de
Tabla 8.8 Bimetálico Buena Bajo costo, robusto y Medida local o
(Dunn, W. C. rango amplio.
(2005).
como interruptor
Temperatura On/Off.
and Heat. En
Resistencia Muy Buena Estable, rango Respuesta lenta,
Fundamentals
of Industrial amplio, y preciso. baja sensibilidad,
Instrumentation caro, auto
and Process
Control
calentamiento y
rango limitado.
Termistor Pobre Bajo costo, pequeño, Rango no lineal y
alta sensibilidad y auto calentamiento.
respuesta rápida
Termocupla Buena Bajo costo, robusto y Baja sensibilidad y
con un muy amplio necesita referencia.
rango.
Semiconductor Excelente Bajo costo, sensible Auto
y fácil de calentamiento, bajo
interconectar rango de respuesta
y fuente de
alimentación

4) CONCLUSIONES
 - Los sensores de tipo eléctrico son sin duda los que mas extensión tienen hoy en la

medición de la temperatura, siendo su utilización en diferentes campos de la industria,

refrigeración y control ambiental.

- Los termistores del tipo RTD son mucho más económicos y son más sensibles. Esta

sensibilidad a variaciones de temperatura hace que el termistor resulte muy adecuado

para mediciones precisas de temperatura, utilizándose ampliamente en las aplicaciones de

control de procesos.

- Las termocuplas son los sensores de temperatura eléctricos más utilizados en la industria

por su bajo costo, tiene la capacidad para medir temperaturas ligeramente mas altas, así

también tiene mejor estabilidad y resistencia.

5) CUESTIONARIO.

5.1. Principio Básico de Funcionamiento de un Sensor. - La mayoría de los sensores de

temperatura funcionan al aprovechar una característica física de algunos materiales

conductores y semiconductores, estos materiales son capaces de hacer variar la resistencia

electrica en función con la temperatura ambiental, es por este principio que se describe el

funcionamiento de un sensor de temperatura de cualquier tipo.

5.2. Cuanto mercurio existe en un termómetro. – Un termómetro de mercurio es un tipo de

termómetro que generalmente es utilizado para medir temperaturas del material del cual

queremos saber a que temperatura se encuentra, la cantidad de mercurio existente en un

termómetro clínico es de 1 gramo.

5.3. Propiedad del mercurio para construir un termómetro. – Para la construcción de los

termómetros de mercurio se basa en la dilatación de los líquidos con la temperatura

 (dilatación térmica volumétrica) que hace que ocupe longitudes diferentes del tubo de vidrio

en el que esta encerrado.

5.4. Efecto Seebek.- Es la produccion de electricidad a partir del contacto entre dos metales

diferentes, dos semiconductors, o un metal y un semiconductor, que se hallen en un mismo

circuito, debido ala diferencia de temperatura entre ellos. Si conectamos dos conductores

diferentes entre si, la diferencia de temperatura entre ellos genera una diferencia de potencial

en el punto de contacto, lo que origina una corriente electrica en los conductors que forman el

circuito.

5.5. ¿Cuándo el comportamiento de los electrones es idéntico al comportamiento de un gas?

Los electrones de un cuerpo siempre están en movimiento colisionando con rapidez y

rellenando todo el espacio. Cuanto más caliente esta este cuerpo más rápido se mueve y por

ende tiene más energía. Es así que los electrones de un gas también se encuentran en

movimiento constante, cuanto más caliente está el gas, más rápido se mueve y también tendrá

más energía.

6) BIBLIOGRAFIA.

- Dunn, W. C. (2005). Temperatura and Heat. En Fundamentals of Industrial

Instrumentation and Process Control (págs. 119-138). USA: The McGraw-Hill

Companies, Inc.

- Sear, Zemansky, Freedman y Young (29). Física Universitaria Novena Edición, Editorial

Addison-Wessley Longman. Volumen 2.

- Instrumentación electrónica. Sensores (I) / José María Ferrero Corral SPUPV

7) ANEXOS.

Figura 1. Sensor del Termómetro analógico

Fuente: ( Instrumentación electrónica. Sensores (I) / José María Ferrero Corral

SPUPV)
 Figura 2. Termómetro Digital
Fuente: ( Instrumentación electrónica. Sensores (I) / José María Ferrero Corral

SPUPV)

Figura 3. Sensor Termopar (Termocupla)

Fuente: ( Instrumentación electrónica. Sensores (I) / José María Ferrero Corral

SPUPV)
 Figura 4. Termistores NTC
Fuente: ( Instrumentación electrónica. Sensores (I) / José María Ferrero Corral

SPUPV)

Figura 5. Termistores NTC
