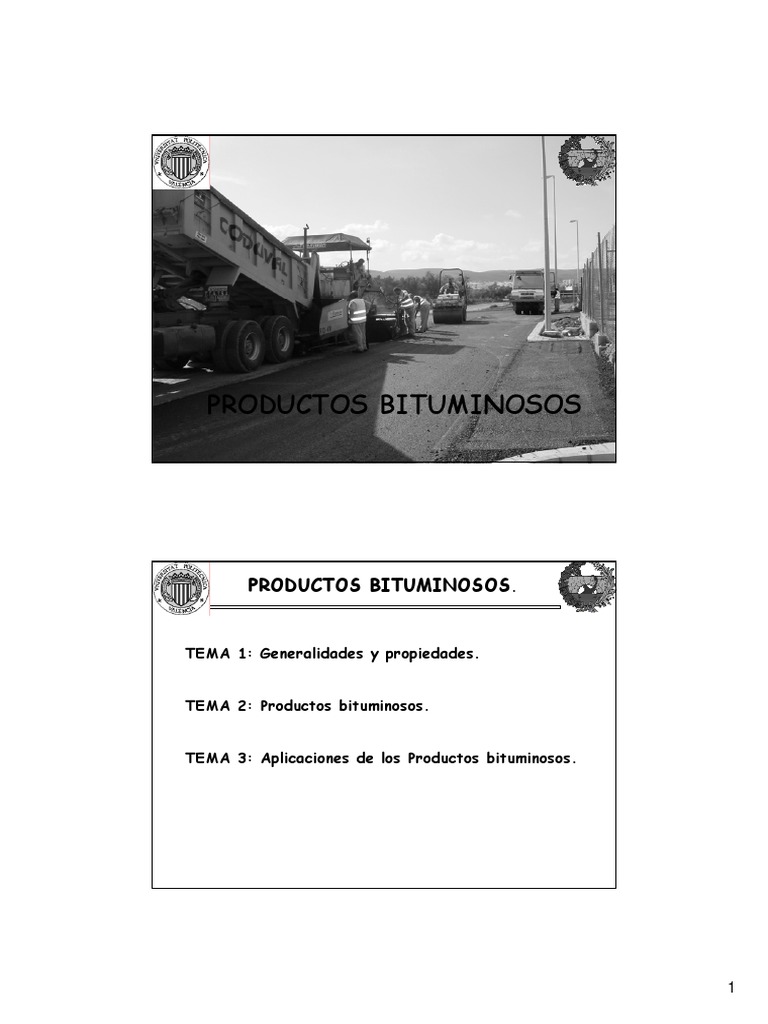

PRODUCTOS BITUMINOSOS.
1
PRODUCTOS BITUMINOSOS
ÍNDICE
1. Generalidades y Propiedades
1.1 Productos básicos
1.2. Propiedades y ensayos
1.3. Adhesividad ligante-árido
2. Productos Bituminosos
2.1. Betún
2.2. Productos derivados
2.3. Especificaciones
Generalidades y Propiedades
PRODUCTOS BÁSICOS
BETÚN ALQUITRÁN
2
Generalidades y Propiedades
PRODUCTOS BÁSICOS
BETUNES
Se obtienen como subproducto del petróleo
• Deshidratación.
• Destilación: se obtienen betunes para carreteras.
Naturaleza físico-química:
Sistema coloidal tipo “gel” (“líquido” disperso en un “sólido”):
Generalidades y Propiedades
PRODUCTOS BÁSICOS
ALQUITRÁN EN BRUTO
Naturaleza físico-química
Sistema coloidal tipo “sol” (“sólido” disperso en un “líquido”)
3
Generalidades y Propiedades
PRODUCTOS BÁSICOS
- Alquitrán:
- Brea: residuo de la destilación del alquitrán
Generalidades y Propiedades
PRODUCTOS BÁSICOS
1.2. Propiedades
4
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
VISCOSIDAD (Fluido en la colocación)
Formas de estudiarla
- Viscosidad relativa (Saybolt-Furolt): Betunes
- EQUIVISCOSIDAD: Alquitranes
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
Relación viscosidad-temperatura (ν=a·logT+b)
Viscosidad Saybolt-Furol, seg
Temperatura en ºC
5
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
CONSISTENCIA-PENETRACIÓN (Consistente)
“Resistencia a la Penetración”
A mayor penetración, menor viscosidad (mayor deformabilidad).
Formas de estudiarla
Ensayo de Penetración
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
SUSCEPTIBILIDAD TÉRMICA (Viscoso a temperaturas altas)
6
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
RELACIÓN PENETRACIÓN-TEMPERATURA
∆log Pen 1 20 − I.P.
CONSTANTE = =
∆Temp 50 10 + I.P.
I.P.<-2 Comportamiento viscoso puro
-2<I.P.<2 Comportamiento viscoelástico
I.P.>2 Poco sensible a la temperatura
En productos para a carreteras -1<I.P.<1
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
DUCTILIDAD (Flexible)
7
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
FRAGILIDAD (No frágil a T bajas)
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
• Factores físicos:
8
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
Factores químicos
Generalidades y Propiedades
PROPIEDADES Y ENSAYOS
Adhesividad NO sólo en el momento de la puesta en obra
sino también durante la vida de la mezcla bituminosa
Forma de estudiarla
Ensayo de adhesividad a los áridos en presencia de agua
9
PRODUCTOS BITUMINOSOS.
ÍNDICE
1. Generalidades y Propiedades
1.1 Productos básicos
1.2. Propiedades y ensayos
1.3. Adhesividad ligante-árido
2. Productos Bituminosos
2.1. Betún
2.2. Productos derivados
2.3. Especificaciones
PRODUCTOS BITUMINOSOS.
BETUNES
BETÚN
10
PRODUCTOS BITUMINOSOS.
BETUNES
ESPECIFICACIONES DE LOS BETUNES ASFÁLTICOS
Norma B 13/22 B 40/50 B 60/70 B 80/100 B 150/200 B 200/300
Caracteristicas Unidad
NLT Mín. Máx. Mín. Máx. Mín. Máx. Mín. Máx. Mín. Máx. Mín. Máx.
Betún_original
Penetracion_25ºC_ 100g_5s 0,1 mm 124 13 22 40 50 60 70 80 100 150 200 200 300
Indice_de_penetración 181 -1 +1 -1 +1 -1 +1 -1 +1 -1 +1 -1 +1
Punto_de_reblandecimiento
ºC 125 60 72 52 61 48 57 45 53 38 45 34 41
Anillo_y_Bola
Punto_de_fragilidad_frass ºC 182 +1 -5 -8 -10 -15 -20
a_15ºC 100
Ductilidad_5cm/min cm
a_25ºC 126 10 70 90 100 100
Solubilidad_en_ tolueno % 130 99,5 99,5 99,5 99,5 99,5 99,5
Contenido_en_agua_(en_ vol) % 123 0,2 0,2 0,2 0,2 0,2 0,2
Punto_de_inflacion ºC 127 235 235 235 235 220 175
(*) Densidad_relativa
122 1,0 1,0 1,0 1,0 1,0 0,99
25ºC/25ºC*
Residuo_después_de_pelicula_fina
Variacioh_de_masa % 185 0,5 0,8 0,8 1,0 1,4 1,5
Penetracion_25ºC_100g_5s %_p.o. 124 60 55 50 45 40 35
Variación_punto_de
ºC 125 7 8 9 10 11 12
reblandecimiento_A_y_B*
a_15ºC 100
Ductilidad_5cm/min cm 126
a_25ºC 5 40 50 75 100
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
PRODUCTOS DERIVADOS
Aplicación en carreteras:
- Betunes modificados con polímeros
Aplicación en impermeabilización:
- Pinturas, masillas, láminas bituminosas,…..
11
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
ESPECIFICACIONES DE BETUNES ASFÁLTICOS
MODIFICADOS CON POLÍMEROS
NORMA BM-1 BM-2 BM-3a BM-3b BM-3c BM-4 BM-5
CARACTERISTICA UNIDAD
NLT mín. máx. mín. máx. mín. máx. mín. máx. mín. máx. mín. máx. mín. máx.
BETUN ORIGINAL
PENETRACION (25ºC; 100g; 5S) 0,1 mm 124 15 30 35 50 55 70 55 70 55 70 80 130 150 200
PUNTO_DE_REBLANDECIMIENTO
(Anillo y Bola )
ºC 125 70 65 58 60 65 60 55
PUNTO_DE_FRAGILIDAD_FRAASS ºC 182 -4 -8 -10 -12 -15 -15 -20
a 5ºC 2 4 25 30 40 50
DUCTILIDAD (5 cm/min) cm 126
a 25ºC 10
CONSISTENCIA (Flotador a 60ºC) s 183 3000 2000 700 1200 2000 1200 1200
ESTABILIDAD_AL_ALMACENAMIENTO* ºC 5 5 5 5 5 5 5
diferencia Punto Reblandecimiento 328
diferencia Penetración (25ºC) 0,1 mm 5 8 10 10 10 12 20
25ºC 10 15 40 70 60 60
RECUPERACION ELASTICA % 329
40ºC 15
CONTENIDO EN AGUA (en volumen) % 123 0,2 0,2 0,2 0,2 0,2 0,2 0,2
PUNTO DE INFLAMACION ºC 127 235 235 235 235 235 220 200
DENSIDAD RELATIVA (25ºC/25ºC) 122 1,0 1,0 1,0 1,0 1,0 1,0 1,0
RESIDUO DESPUES DE PELICULA FINA
VARIACION DE MASA % 185 0,8 0,8 1,0 1,0 1,0 1,4 1,5
PENETRACION (25ºC; 100g; 5s) % p.o. 124 70 70 65 65 65 60 55
VARIACION DEL PUNTO DE
REBLANDECIMIENTO ANILLO Y BOLA
ºC 125 -4 +8 -4 +8 -5 +10 -5 +10 -5 +10 -6 +10 -6 +10
a 5ºC 1 2 12 15 20 25
DUCTILIDAD (5cm/min) cm 126
a 25ºC 5
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
12
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
13
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
EMULSIONES
Las emulsiones bituminosas se obtienen provocando
la dispersión del betún en agua mediante un agente
emulsionante.
Fase continua: agua.
Fase dispersa: betún de penetración o fluidificado.
Agente emulsionante: Rodea a las partículas de betún e impide
su unión, facilita dispersión, mejora adhesividad al árido.
FENÓMENO DE ROTURA
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
14
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
ESPECIFICACIONES DE LAS EMULSIONES BITUMINOSAS
ANIÓNICAS
Norma EAR -1 EAR-2 EAM EAL-1 EAL-2 EAI(1)
Caracteristicas Unidad
NLT Mín. Máx. Mín. Máx. Mín. Máx. Mín. Máx. Mín. Máx. Mín. Máx.
EMULSION ORIGINAL
Viscosidad Saybolt
s 138 50 50 40 100 50 50
Furol a 25ºC
Carga de las partículas 194 negativa negativa negativa negativa negativa negativa
Contenido_de_agua
% 137 40 35 40 45 40 50
(en volumen)
Betún asfáltico residual % 139 60 65 57 55 60 40
Fluídificante por
destilación % 139 0 0 10 8 1 5 15
(en_volumen)
Sedimentación a los 7
% 140 5 5 5 5 5 10
dias
Tamizado % 142 0,10 0,10 0,10 0,10 0,10 0,10
Estabilidad: ensayo de
demulsibilidad % 141 60 60
(35 cm3 Cl2Ca 0,0,2N)
Estabilidad: ensayo de
mezcla % 144/85 2
con cemento
RESIDUO POR DESTILACION (NLT-139)
130 200
Penetración 0,1 130 200 130 200 130 200 *
124 * 130 250 * 60 *100 y 300
(25ºC,100g,5s) mm 60 *100 *60 *100 60 *100 **
220 **330
Ductilidad
cm 126 40 40 40 40 40 40
(25ºC,5cm/min)
Solubilidad en tolueno % 130 97,5 97,5 97,5 97,5 97,5 97,5
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
15
PRODUCTOS BITUMINOSOS.
PRODUCTOS DERIVADOS
PRODUCTOS BITUMINOSOS.
ESPECIFICACIONES
ESPECIFICACIONES
Carreteras: PG-3 (Orden 27/12/19 -BOE 22/01/2000)
• Artículo 211: Betunes asfálticos.
• Artículo 212: Betunes fluidificados para riegos de
imprimación.
• Artículo 213: Emulsiones bituminosas.
• Artículo 214: Betunes fluxados.
• Artículo 215: Betunes asfálticos modificados con
polímeros.
• Artículo 216: Emulsiones bituminosas modificadas
con polímeros.
16
PRODUCTOS BITUMINOSOS.
1. Generalidades y Propiedades
1.1 Productos básicos
1.2. Propiedades y ensayos
1.3. Adhesividad ligante-árido
2. Productos Bituminosos
2.1. Betún
2.2. Productos derivados
2.3. Especificaciones
PRODUCTOS BITUMINOSOS.
17
PRODUCTOS BITUMINOSOS.
Grava-emulsión
PRODUCTOS BITUMINOSOS.
Tratamientos superficiales
18
PRODUCTOS BITUMINOSOS.
• En negro
• Antipolvo
Sin gravilla • De imprimación
• De adherencia
Tratamientos • De curado
superficiales
con riegos • Monocapa
• Bicapa
Con gravilla
• Monocapa doble
engravillado
Tratamientos
superficiales • Lechadas bituminosas,
con mezclas • Microaglomerados en frío
bituminosas en
• Microaglomerados en caliente
capas finas
Riegos en negro:
19
Riegos antipolvo:
• Objetivo: antipolvo en capas sin pavimentar, protege de
humedad y erosión.
Riegos de curado:
• Para curado de capas de firme que llevan cemento:
grava - cemento, suelo cemento, hormigón compactado...
Riegos de imprimación:
♠Objetivos: 1º) Preparar la superficie de una capa de material
granular para recibir un T.S. posterior o
20
PRODUCTOS BITUMINOSOS.
Riegos de adherencia:
♠Objetivo: Preparar la superficie de una capa
bituminosa para recibir y adherirse a otra
capa bituminosa.
21
PRODUCTOS BITUMINOSOS.
PRODUCTOS BITUMINOSOS.
22
PRODUCTOS BITUMINOSOS.
PRODUCTOS BITUMINOSOS.
Mezclas bituminosas
Las más usadas en firmes de carreteras.
♥ Combinación de áridos y ligante bituminoso
fabricada en central fija o móvil:
♥ MB EN CALIENTE:
• Se fabrican en caliente y se extienden y compactan en
caliente.
• Las más usadas en todo tipo de pavimentaciones.
• LIGANTE: Betunes de penetración B40/50, B60/70,
B80/100.
23
PRODUCTOS BITUMINOSOS.
♥ MB en frío:
- A veces se fabrican en caliente pero siempre se
extienden y compactan a temperatura ambiente.
- No es necesaria maquinaria especial para poner en
obra.
- Usadas en carreteras secundarias y reparaciones poco
importantes.
LIGANTE:
Emulsiones bituminosas: EAM, ECM,EAL1, ECL1.
