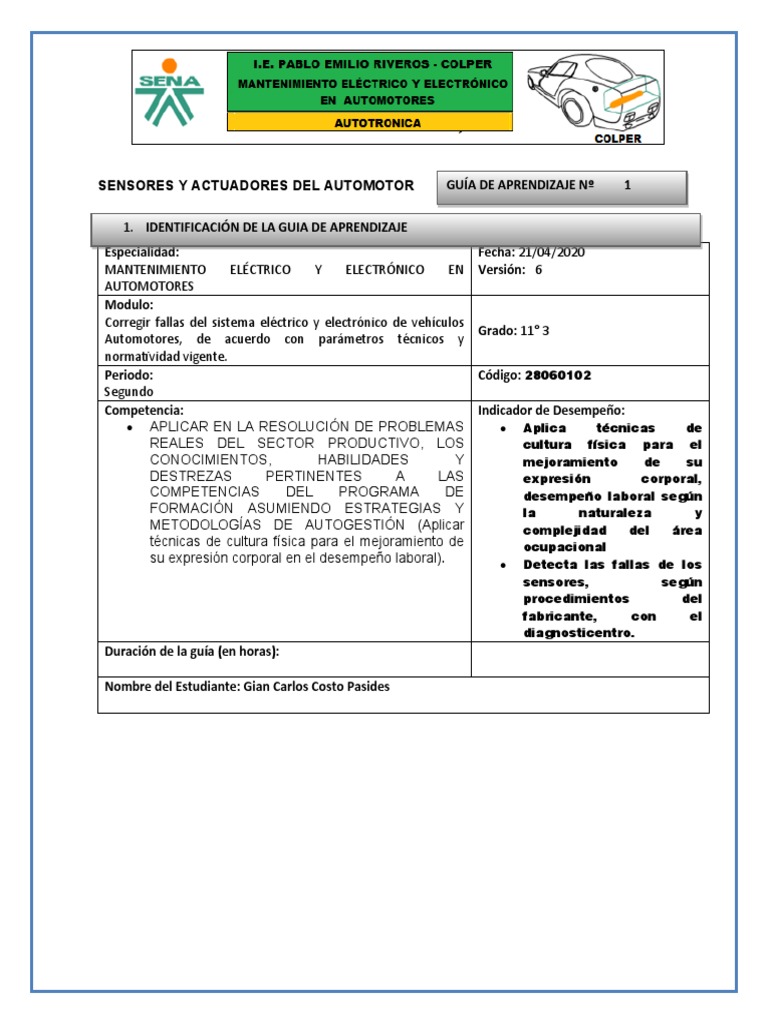

SENSORES Y ACTUADORES DEL AUTOMOTOR GUÍA DE APRENDIZAJE Nº 1
1. IDENTIFICACIÓN DE LA GUIA DE APRENDIZAJE
Especialidad: Fecha: 21/04/2020
MANTENIMIENTO ELÉCTRICO Y ELECTRÓNICO EN Versión: 6
AUTOMOTORES
Modulo:
Corregir fallas del sistema eléctrico y electrónico de vehículos
Grado: 11° 3
Automotores, de acuerdo con parámetros técnicos y
normatividad vigente.
Periodo: Código: 28060102
Segundo
Competencia: Indicador de Desempeño:
APLICAR EN LA RESOLUCIÓN DE PROBLEMAS Aplica técnicas de
REALES DEL SECTOR PRODUCTIVO, LOS cultura física para el
CONOCIMIENTOS, HABILIDADES Y mejoramiento de su
DESTREZAS PERTINENTES A LAS expresión corporal,
COMPETENCIAS DEL PROGRAMA DE desempeño laboral según
FORMACIÓN ASUMIENDO ESTRATEGIAS Y la naturaleza y
METODOLOGÍAS DE AUTOGESTIÓN (Aplicar complejidad del área
técnicas de cultura física para el mejoramiento de ocupacional
su expresión corporal en el desempeño laboral). Detecta las fallas de los
sensores, según
procedimientos del
fabricante, con el
diagnosticentro.
Duración de la guía (en horas):
Nombre del Estudiante: Gian Carlos Costo Pasides
Guía de Aprendizaje
Los automóviles actuales tienen una cantidad importante de sensores. Estos sensores son necesarios
para la gestión electrónica del automóvil y son utilizados por las unidades de control (centralitas) que
gestionan el funcionamiento del motor, así como la seguridad y el confort del vehículo, para hacer mejor
la estancia tanto del conductor como la del pasajero.
2. INTRODUCCIÓN
3. ESTRUCTURACION DIDACTICA DE LAS ACTIVIDADES DE APRENDIZAJE
3.1 Actividades de Reflexión inicial.
Queridos Estudiantes, presten atención sobre los siguientes videos, por grupos de Computador
escriban una opinión sobre cada video.
SENSORES, ACTUADORES Y MÓDULOS DE CONTROL ELECTRÓNICO
3.2 Actividades de Concienciación
Observar el archivo Sensores Automotrices; realizar una breve descripción de cada uno de los
siguientes conceptos:
1. ¿Cuáles son los tres tipos de elementos que depende la Arquitectura de la Autotrónica?
Sensores funcionales, Sensores para fines de seguridad y aseguramiento, Sensores para la
vigilancia del vehículo.
2. ¿Qué son los Sensores del Automotor?
Son componentes eléctricos que informan un determinado trabajo del vehículo mediante una
magnitud eléctrica. De esta manera gestionan el funcionamiento de diversas partes del vehículo
como el funcionamiento del motor, la presión, flujo, temperatura, detonación, entre otros
3. ¿Cuál es la función de los Sensores en el Automotor?
Su función es monitorear todas las condiciones operativas del vehículo y transmitir esta
información a las unidades de control o centralitas.
4. Escriba las Partes que puede medir un Sensor y convertir su magnitud en una señal Eléctrica.
Página 2 de 11
Guía de Aprendizaje
Hidráulica (combustible, aceites,
etc.)
Neumática (vacío del motor,
Flujo de aire
sobre presión)
Flujo de combustible
Contenido de oxígeno en Presión física (detonación o
el escape autoencendido)
Lineal (línea recta)
Angular (rotació n)
Aire
RPM del motor Liquido (refrigerante, aceite,
Velocidad del vehículo (lineal) etc.)
Las clases de fenó menos que pueden medir un sensor y
Velocidad de la transmisió n y
convertir en señ al elé ctrica son de diversos tipos.
lineal de mando (angular)
Velocidad de cambio (aceleració n Solo para efectos grá ficos tomamos este sensor como
– desaceleració n) referencia general.
3.3 Actividades de Conceptualización e identificación de conocimientos necesarios para el aprendizaje.
Los Sensores se clasifican según su función y Aplicación en (Consultar el archivo Sensores en el
Automóvil):
1. Sensores funcionales, destinados principalmente a las áreas de mando de dirección
2. Sensor para fines de seguridad y aseguramiento, es decir, sensores antirrobo
3. Sensores para vigilancia que puede ser revisada e interpretada por el conductor (los gases, la
presión del aire, etc)
Los Sensores se Clasifican también su Señal de Salida en:
1. Los que proporcionan una señal analógica. Ejemplo la que proporciona el caudal metro o
medidor de caudal de aire aspirado, la presión del turbo, la temperatura del motor, etc.
2. Los que proporcionan una señal digital. Ejemplo señales de conmutación como la
conexión/desconexión de un elemento de señales de sensores digitales como impulsos de
revoluciones de un sensor Hall.
3. Los que proporcionan señales pulsatorias. Ejemplo sensores inductivos con información sobre el
numero de revoluciones y la marca de referencia.
Escriba las partes del Diagrama de funcionamiento de un Sensor en el Automotor
Página 3 de 11
Guía de Aprendizaje
Magnitud
física/química Señal de salida
(no eléctrica) (eléctrica)
Factores perturbadores
(temperatura, vibraciones,
Angulo posición Árbol levas
variación de tensión de
alimentación.)
Escriba los diferentes Sensores colocados en el Automotor (consultar el archivo Sensores
funciones
Sensoryde
ubicación):
masa de aire Transmisor de posición
Sensor de presión
Sensor de presión
S. alta presión S. calidad aire s. ultras sonido
Sonda lambda
s. velocidad
S. presión s. presión
s. lluvia
S. viraje
Angulo volante dirección
s. Aceleración transversal
s. velocidad de ruedas giro
s. Aceleración
Radar telemétricos. alta presión
s. inclinación S. Inclinación
s. Par
s. Vuelco
Los Sensores del Motor y Transmisión son:
1. Sensor de presión (mando de cambio Motronic)
2. Sensor de presión de sobrealimentación (regulación electrónica Diesel)
3. Sensor de masa de aire, sensor de picado, sensor de presión de ambiente
(Motronic)
4. Sensor de alta presión (inyección directa de gasolina, common rail)
5. Sonda lambda
6. Sensor de velocidad de rotación (mando de cambio Motronic)
Página 4 de 11
Guía de Aprendizaje
7. Sensor de presión del depósito (diagnosis de a bordo)
8. Transmisor de posición del pedal (acelerador electrónico, freno hidraulico)
9. Sensor de ángulo de posición árbol de levas ( Motronic)
Los Sensores de Seguridad son:
1. Radar telemático (ACC, prevención de colisión)
2. Sensor de inclinación (regulación de los faros)
3. Sensor de alta presión (ESP)
4. Sensor de par (servodirección)
5. Sensor de aceleración, ocupación (airbag), sensor magnitud de giro o viraje (ESP)
6. Sensor de aceleración transversal (ESP)
7. Sensor de inclinación
8. Sensor de vuelco
9. Sensor de velocidad de giro rueda (ABS)
Los Sensores de Confort son:
1. Sensor de viraje (navegación)
2. Sensor de calidad de aire (regulación calefacción y climatización)
3. Sensor de lluvia
4. Sensor telemétrico de ultrasonido (vigilancia zona trasera, aparcamiento)
Complete el Diagrama de Control del Sistema de Inyección Electrónica con sus Sensores
y Actuadores (consultar el archivo 46890913-diagnóstico y reparación)
Página 5 de 11
Guía de Aprendizaje
ECU OUTPUT
INPUT
MAF (sensor de FP (BOMBA DE
flujo aire) COMBUSTIBLE)
Solenoide de purga del
CKP (sensor de posición cigüeñal)
canister (gases de tanque de
CTS, ECT (sensor temperatura del motor) combustible)
IAC, ISC (solenoide de paso de
Sensor de flujo de gases de escape aire de marcha mínima)
HO2S (sensor de oxígeno) Solenoide inyector de
combustible (electro
IAT (sensor de temperatura del aire de inyectores)
admisión)
EGR (solenoide de la válvula de
MAP (sensor de presión absoluta)
recirculación de gases de escape)
VSS (sensor Módulo de encendido
TPS (sensor de la posición de la
de velocidad KS (sensor de (bobinas)
mariposa de aceleración)
del vehículo) detonación)
SENSORES ACTUADORES
Escriba el nombre de los siguientes ejemplos de Sensores del Automotor:
Sensores de oxigeno Sensor de temperatura Sensor de detonación Sensor de flujo de aire
El funcionamiento de la Unidad de Control Eléctrica (ECU o Computadora del Automotor) es:
La ECU suministra un voltaje de referencia y tierra al sensor y recibe información de los sensores
Página 6 de 11
Guía de Aprendizaje
Los Actuadores del Automotor son:
______________________________________________________________________________________
__
1. Actuadores Electromagnéticos
2. Actuadores Calefactorios
3. Actuadores Electromotores.
4. Actuadores electromotores, motor paso a paso
5. Actuadores pantalla de cristal liquido
El fenómeno de transducción en un Sensor se puede dar de dos formas que se analizan a
continuación (consultar el archivo pdf Apunte Sensores y Actuadores):
1. Activo:
La magnitud física a detectar, proporciona la energía necesaria para la generación de la señal
eléctrica. Por ejemplo, piezoeléctricos o magnéticos.
2. Pasivo:
Cuando la magnitud a detectar se limita a modificar algunos de los parámetros eléctricos
característicos del elemento sensor, como ser resistencia o reluctancia
Los Sensores se Clasifican de la siguiente manera:
1. Magnético
2. Efecto Hall
3. Conductividad eléctrica
4. Termoeléctricos
5. Fotoeléctricos
6. Piezoeléctricos
7. Por ultrasonido
8. Por radiofrecuencia
9. Interruptores y conmutadores
Defina Sensores de Magnetismo:
Basa su funcionamiento en el fenómeno electromagnético, es decir, la relación que existe entre el
magnetismo y la electricidad.
¿Dónde se pueden encontrar este tipo de Sensores en él Automotor?
Se pueden encontrar en el volante de inercia en el bloque del motor
1. ¿Cuál es la función del Sensor MAP (Sensor Presión en el Múltiple de Admisión)
Determinar la densidad del aire
Medir la temperatura del aire
Trabaja en función de la temperatura, ósea que, si el aire está en expansión o en compresión,
Página 7 de 11
Guía de Aprendizaje
esto debido a su temperatura
Provee una indicación directa de la carga del motor
2. Identifique en la siguiente imagen el Sensor MAP
SENSOR MAP
3. ¿Cuáles son los Síntomas o fallas del Vehículo cuando el Sensor MAP es defectuoso?
Altas emisiones contaminantes de monóxido de carbono
Consumo elevado de combustible
Problemas para arranque en frio
Aceleración ligeramente elevada o alta
4. ¿Cuáles son las pruebas que se deben realizar al Sensor MAP, en caso de que falle?
Se conecta el multímetro a la punta izquierda del sensor, que es la de corriente y se prueba en
volts que debe dar un valor de 4.61 V
Se conecta el multímetro en ohm Ω y se checa resonancia con el interruptor del carro apagado
5. Escriba las Partes más importantes del Sensor MAP
Página 8 de 11
Guía de Aprendizaje
CHIP DE SILICON
CAMARA
DE VACIO
FILTRO
PRESION DEL MULTIPLE DE ADMISION
6. Escriba los Voltajes de Salida del MAP
ALIMENTACION
TIERRA
5.16 V 5 V 0.01 v
7. ¿Cuáles son los Códigos de Avería que muestra el Scanner cuando este Sensor presenta algún
Problema?
P0110 INTAKE A1B TEMP.SENSOR
P0105 MAP/BARO.PRESSURE-ABNORMAL
3.4 Actividades de Contextualización o aplicación del conocimiento.
Verifique la ubicación del Sensor MAP
Verifique el Estado de Funcionamiento del Sensor MAP
3.5 Actividades de evaluación.
Presenta las evidencias de manera oportuna y de acuerdo con lo concertado.
Asocia cada uno de los Sensores y su importancia en el Automotor a cada resultado de
aprendizaje.
Identifica la ubicación de cada Sensor en el Sistema de Inyección Electrónica del Automotor.
Identifica las características y Voltajes de cada Sensor y las tiene en cuenta a la hora de realizar
una prueba.
Desarrolla las pruebas de los diferentes Sensores del Automotor
Página 9 de 11
Guía de Aprendizaje
Evidencias de Aprendizaje Criterios de Evaluación Técnicas e Instrumentos de
Evaluación
Evidencias de Conocimiento:
Guía de Aprendizaje Técnica de Conocimientos
Desarrollada (Prueba de Conocimientos)
Comprobación de los diferentes
Evidencias de Desempeño: Sensores del Automotor con Técnica de resolución de
respecto a la guía de problemas (Pruebas Reales)
Pruebas de los diferentes aprendizaje
Sensores del Automotor Técnica de solicitud de producto
(Informe)
Evidencias de Producto:
Informe del Taller de Pruebas
4. RECURSOS PARA EL APRENDIZAJE
Ambientes de aprendizaje
PC personal
Internet, Intranet
Entorno social
Orientación del Docente
5. BIBLIOGRAFÍA/ WEBGRAFÍA
Video de sobre Sensores del Sistema de Inyección Electrónica
6. CONTROL DEL DOCUMENTO (ELABORADA POR)
HEBERT BACCA PARRA
Coordinador de la Especialidad de Mantenimiento Eléctrico y Electrónico en Automotores
Ingeniero de Sistemas
7. REFLEXIÓN
“Porque de tal manera amó DIOS al mundo, que ha dado a su Hijo Unigénito, para que
Página 10 de 11
Guía de Aprendizaje
todo aquel que en él cree, no se pierda, más tenga vida eterna”
Juan 3:16
Página 11 de 11
