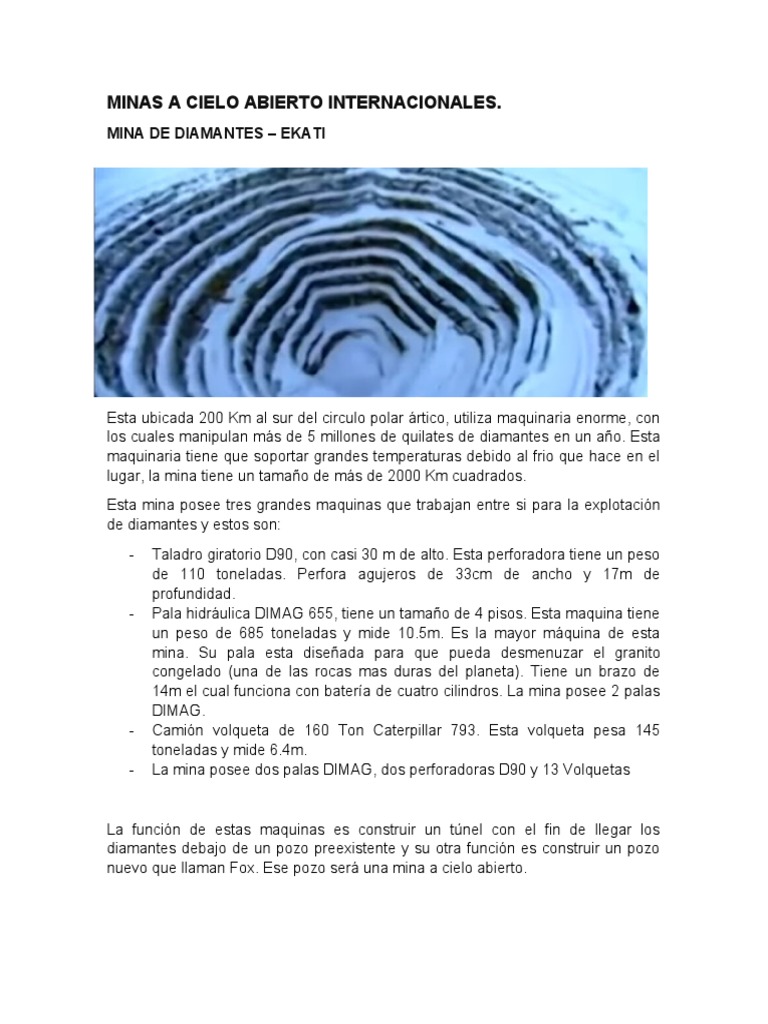

MINAS A CIELO ABIERTO INTERNACIONALES.

MINA DE DIAMANTES – EKATI

Esta ubicada 200 Km al sur del circulo polar ártico, utiliza maquinaria enorme, con
los cuales manipulan más de 5 millones de quilates de diamantes en un año. Esta
maquinaria tiene que soportar grandes temperaturas debido al frio que hace en el
lugar, la mina tiene un tamaño de más de 2000 Km cuadrados.
Esta mina posee tres grandes maquinas que trabajan entre si para la explotación
de diamantes y estos son:
- Taladro giratorio D90, con casi 30 m de alto. Esta perforadora tiene un peso
de 110 toneladas. Perfora agujeros de 33cm de ancho y 17m de
profundidad.
- Pala hidráulica DIMAG 655, tiene un tamaño de 4 pisos. Esta maquina tiene
un peso de 685 toneladas y mide 10.5m. Es la mayor máquina de esta
mina. Su pala esta diseñada para que pueda desmenuzar el granito
congelado (una de las rocas mas duras del planeta). Tiene un brazo de
14m el cual funciona con batería de cuatro cilindros. La mina posee 2 palas
DIMAG.
- Camión volqueta de 160 Ton Caterpillar 793. Esta volqueta pesa 145
toneladas y mide 6.4m.
- La mina posee dos palas DIMAG, dos perforadoras D90 y 13 Volquetas

La función de estas maquinas es construir un túnel con el fin de llegar los

diamantes debajo de un pozo preexistente y su otra función es construir un pozo
nuevo que llaman Fox. Ese pozo será una mina a cielo abierto.
La rentabilidad de la mina, por decirlo así, es extraer 1kilate de diamante por cada
tonelada de tierra.
La mina explota un mineral llamado kimberlita que son filones de roca y contienen
diamante.
Fuente: https://www.youtube.com/watch?v=oRCbqAcAz5A

SUPER PIT

Esta mina está ubicada en el oeste de Australia a 600km al noreste de Perth y se

dedica a la extracción y beneficio del oro. Esta mina esta asentada sobre una veta
de oro de 1km.
Para extraer ese oro se debe retirar 150mil toneladas de roca. Para este trabajo la
mina emplea un sistema de perforación y voladura donde utilizan una perforadora
que denomina torre de perforación de gran alcance con un brazo de hasta 12m de
alcance para perforar sobre antiguos túneles. Esta perforadora tarda 30 minutos
en perforar barrenos de 10m de longitud. Además, poseen 4 perforadoras de
producción D44. También manejan Excavadoras hidráulicas Komatsu que
levantan hasta 60 toneladas de roca para cargar las volquetas. Debido a las altas
temperaturas del lugar, los ingenieros les adaptaron ventiladores internos a estas
excavadoras como sistema de ventilación. Ya para el transporte del mineral
cuentan con 40 volquetas y cada una de ellas transporta aproximadamente 230
toneladas.
Además de esto, la mina cuenta con su propia planta de beneficio donde tratan
todo el mineral extraído de la mina, convirtiéndolo en lingotes de oro. Y hay que
dejar claro que tienen un sistema para que el agua contaminada de cianuro para la
refinación del oro que se trata de unos embalses donde llega esa agua
contaminada y se deja evaporar sin peligro alguno para el ambiente.
MINA REY

Esta ubicada en Kearny, Arizona. Tiene 4000 hectáreas y es una de las minas
mas grandes a cielo abierto de cobre del mundo. Explotan calcopirita que posee
35% de cobre con pureza del 5%
Tienen 3 palas mecánicas PIH 4100 y levantan100 toneladas de mineral. Pero
cuando fallan entra en acción LeTourneau L-2350. Esta maquina pesa 258
toneladas levanta hasta 40 metros cúbicos de mineral es la pala más grande del
planeta.
La mina Tienen una producción de 250 mil toneladas diarias. Utilizan volquetas
282.
PIH 4100
MINAS A CIELO ABIERTO NACIONALES.

CERREJON
La empresa se encuentra ubicada en el departamento de la Guajira. Es la mina de
carbón a cielo abierto más grande del mundo la cual cuenta con sistema de
ferrocarril de 150km de longitud aproximadamente y puerto privado para el
transporte y exportación de Carbón con capacidad para recibir buques de hasta
180mil toneladas de capacidad, siendo uno de los mayores exportadores del país.
Esta mina cuenta con 69MIL hectáreas dentro de las que se encuentran los
siguientes tajos: Zona norte, Patilla, Oreganal, Zona sur con el Estado Colombiano
y Zona central con la comunidad del Cerrejón.
En el cerrejón cuentan con varios tipos de maquinaria a las que ellos denominan
maquinaria amarilla y maquinaria de tipo industrial y son las siguientes.

MAQUINARIA AMARILLA:

Tractor Cat D9T

Subpartida: 84.29.11.00.00
Fuente: Relianzcat.com

Tractor Cat 834H

Subpartida: 84.29.19.00.00
Fuente: cat.com
 Minicargador Cat 242B
Subpartida: 84.29.51.00.00
Fuente: cat.com

Retroexcavadora Liebherr 984C

Subpartida: 84.29.52.00.00
Fuente: Liebherr.com

Cargador Letourneau L-1350

Subpartida: 84.29.59.00.00
Fuente: constructionequipment.com
MAQUINARIA INDUSTRIAL

Camión Cat 789D

Fuente: Cat.com

Mototraílla Cat 657G

Fuente: Cat.com

Taladro Atlas Copco DML-SP

Fuente: atlascopco.com

Motoniveladora Cat 140M

Fuente: Cat.com
 Montacargas Cat GC25K
Fuente: Cat.com

Grúa Liebherr LTM 1055

Fuente: Liebherr.com

Cambiadora de riel
Fuente: Swingmastercorp.com

Esta mina además cuenta con reservas estimadas de 4.800 millones de toneladas
del mineral, todo está perfectamente controlado y tiene su tiempo: la hora para
minar un manto, los minutos de los viajes de las volquetas, las horas de salida de
los trenes, el tiempo para cargar y descargar los vagones, las horas en llenar uno
de los silos de 10.000 toneladas, la hora del almuerzo, las voladuras para aflojar el
mineral.

Y así tiene que ser para producir entre 96.000 y 100.000 toneladas diarias de
carbón, 24 horas diarias, durante 364 días al año, pues solo suspenden
operaciones el 31 de diciembre en la noche y el día de Año Nuevo.

La flota de volquetas está compuesta de 290 camiones, cada una de más de cinco
metros de alto, con seis llantas de 3,8 metros de diámetro cada una, llenas de
nitrógeno para evitar el recalentamiento e incendios, con una vida útil de 6 a 10
meses y cuyo valor oscila entre los 45.000 y 60.000 dólares por unidad.

Por la mina no solo transitan las pesadas volquetas con rocas, tierra y carbón, sino
que también están las palas, los tractores, motoniveladoras, orugas y carro
tanques, todos gigantescos, los mayores de cualquier industria, como la operación
misma para extraer 33 millones de toneladas de carbón anuales.

La operación férrea no es menor: 150 kilómetros al puerto, 40 kilómetros internos,

18 locomotoras, 730 vagones cada uno con capacidad para 110 toneladas, que se
cargan por encima y se descargan por debajo mediante una compuerta en una
operación que apenas dura horas, hasta completar las 10.500 toneladas en
promedio en cada viaje.

Son nueve trenes que se despachan diariamente -cinco en el día y cuatro en la

noche- desde la mina a Puerto Bolívar y que demoran 13,5 horas entre el cargue y
el descargue.

Cerrejón se pierde en la distancia, son 69.00 hectáreas en concesión hasta el año

2034, de las cuales solo se han trabajado 13.000 en 30 años de actividad.

Fuente: http://www.portafolio.co/negocios/empresas/cerrejon-gigante-deja-155162
Fuente: http://repository.usta.edu.co/bitstream/handle/11634/1630/2016-
%20Maria%20Teresa%20Rueda%20Navarro%20-trabajo%20de%20grado.pdf?
sequence=1&isAllowed=y

CERRO MATOSO
Es una empresa cuya principal función es la producción de Ferroníquel. Para su
obtención, la materia prima es extraída del yacimiento de mineral ubicado en el
municipio de Montelíbano en el departamento de Córdoba.

El proceso de producción de ferroníquel comprende las siguientes etapas:

1. El mineral se explota a cielo abierto con palas hidráulicas y se acarrea en

camiones de 35 o 50 toneladas.
2. Posteriormente se tritura y se homogeniza en pilas de 150000 toneladas
cada una, en promedio.
3. El mineral ya mezclado y homogeneizado se seca parcialmente en dos
hornos secadores rotatorios.
4. Los pasos siguientes incluyen una adición precisa de carbón según
requerimientos metalúrgicos definidos, para luego proceder a su pre-
reducción y calcinación en dos hornos calcinadores rotatorios.
5. El mineral calcinado es transferido a dos hornos eléctricos de 67 MVA y 50
MVA, de potencia en los cuales se completa la reducción y se hace la
separación entre escoria liquida y metal fluido.
6. Finalmente, el metal fundido se refina para reducir los niveles de impurezas
y obtener así el producto terminado dentro de los requerimientos acordados
con los clientes.
7. El producto terminado es transportado vía terrestre al centro de acopio en el
puerto de Cartagena, donde se trasporta vía marítima a Europa, Japón,
Asia y Norte América o se despacha a los clientes nacionales.

El 99.91% del producto terminado es exportado y solo el 0.09% es consumido por

la industria metalúrgica colombiana.
COLCONCRETOS
MAQUINARIA

 Perforadoras

- IR 750

- IR 18

 Excavadoras

- CAT 345 BME

- CAT 330 BL

Tren de rodaje

Tamaño de la zapata 600 mm

Velocidad máxima de
4.6 km/h
transporte

Fuerza de tracción del

268 kN
gancho

Ancho de vía 2590 mm

Motor

Fabricante Caterpillar

Modelo 3306TA
Potencia total 176 kW

Potencia efectiva 165.5 kW

Potencia medida en 1800 RPM.

Cilindrada 10.5 l.

Turboalimentación con enfriamiento posterior del aire (radiador

Aspiración
de refrigeración)

Número de cilindros 6
KOMATSU PC 300

Tren de rodaje

Tamaño de la zapata 610 mm

Presión especifica sobre el

57.8 kPa
suelo

Velocidad máxima de
3 km/h
transporte

Ancho de vía 2390 mm

Motor

Fabricante Komatsu

Modelo -Cummins N855C

Potencia total 134.2 kW

Cilindrada 14 l.
CAT 320 C

Tren de rodaje

Tamaño de la zapata 600 mm

Velocidad máxima de
5.5 km/h
transporte

Fuerza de tracción del

196 kN
gancho

Ancho de vía 2200 mm

Pala
 Volumen inicial de la pala 0.8 m3

Motor

Fabricante Caterpillar

Modelo ATAAC motor 2066

Potencia total 102.9 kW

CARGADORES

CAT 950 F

Transmisión

Número de marchas atrás 4

Velocidad máxima hacia

39.3 km/h
adelante

Velocidad máxima marcha

43 km/h
atrás

Tipo de transmisión transmisión planetaria con cambio de fuerza de velocidades

Número de marchas
4
adelante

Sistema hidráulico

Presión de la válvula de
20684.3 kPa
regulación

Capacidad de la bomba 237 l/min

Tiempo de elevación 6.6 seg.

Tiempo de descarga 2.2 seg.

Tiempo de bajada 3 seg.

Pala
 Fuerza de arranque 159.3 kN

Despeje sobre el suelo de

descargas a máxima 2941 mm
elevación

Ancho de la pala 2811 mm

Capacidad de pala
2.9 m3
colmada

Capacidad de la pala al
2.5 m3
ras

Motor

Fabricante Caterpillar

Modelo 3116

Potencia efectiva 126.8 kW

Potencia total 134.2 kW

Potencia medida en 2200 RPM.

Cilindrada 6.6 l.

Número de cilindros 6
 Aspiración Turboalimentación

CAT 950 G

Transmisión

Número de marchas
4
adelante

Número de marchas atrás 4

Velocidad máxima hacia

37 km/h
adelante

Velocidad máxima marcha

40.5 km/h
atrás

Sistema hidráulico

Tiempo de elevación 6.3 seg.

 Tiempo de descarga 2.2 seg.

Tiempo de bajada 2.2 seg.

Pala

Fuerza de arranque 32810 libra.

Despeje sobre el suelo de

descargas a máxima 2890 mm
elevación

Ancho de la pala 2930 mm

Capacidad de pala
2.7 m3
colmada

Motor

Modelo 3126DITA

Potencia efectiva 146.9 kW

Potencia total 134.2 kW

Cilindrada 7.2 l.
CAT 930

 Transmisión

Número de marchas
4
adelante

Número de marchas atrás 3

Velocidad máxima hacia

44.2 km/h
adelante

Velocidad máxima marcha

23.3 km/h
atrás

Sistema hidráulico
 Tiempo de bajada 3.7 seg.

Tiempo de elevación 6.4 seg.

Tiempo de descarga 1.8 seg.

Pala

Fuerza de arranque 19190 libra.

Despeje sobre el suelo de

descargas a máxima 2840 mm
elevación

Ancho de la pala 2440 mm

Capacidad de pala
1.3 m3
colmada

Motor

Fabricante Caterpillar

Modelo 3304

Potencia efectiva 74.6 kW

Cilindrada 7 l.
MINA EL VOLADOR

Las minas de caliza de Acerías paz del rio están ubicadas en Belencito. Boyacá
210Km al NE de Bogotá. Esta mina se dedica a la extracción de roca caliza que
aflora de la formación belencito debido a esto su método de explotación se
constituye en la clasificación de una cantera de rocas ornamentales asociada a
extracción de agregados pétreos producto del banqueo descendente, ejecutando
labores de una cantera de ladera con laboreo de terrazas descendentes.
