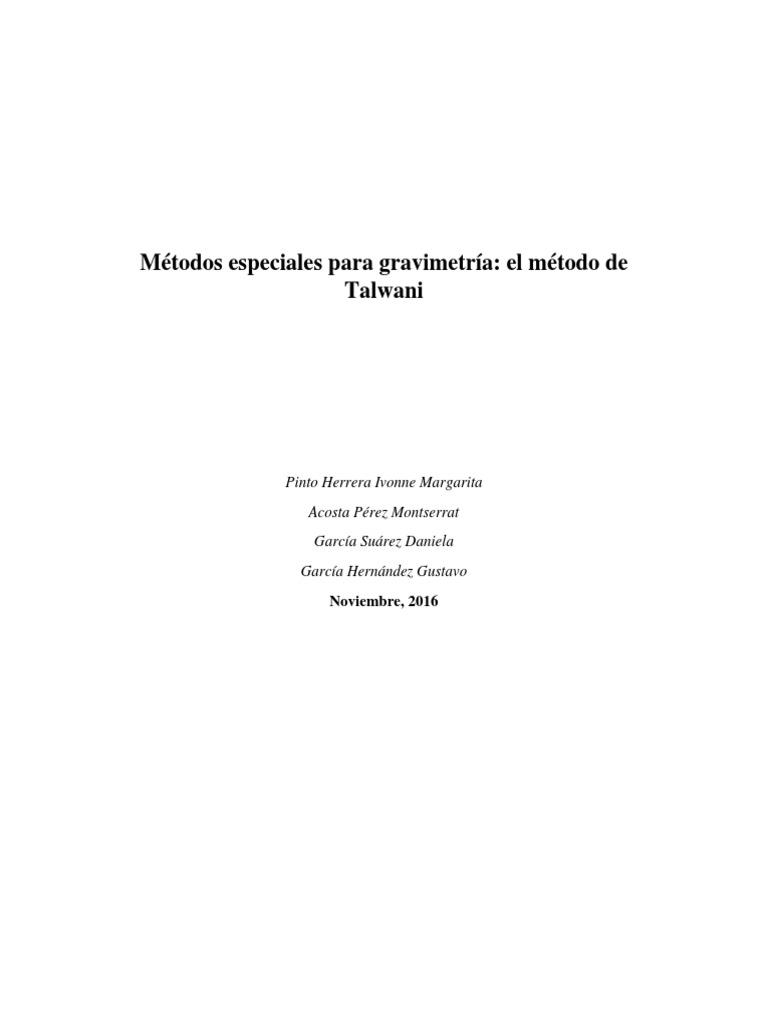

Métodos especiales para gravimetría: el método de

Talwani

Pinto Herrera Ivonne Margarita

Acosta Pérez Montserrat
García Suárez Daniela
García Hernández Gustavo
Noviembre, 2016
Introducción
Existen diversos métodos para localizar anomalías gravimétricas, todos ellos conllevan una
serie de pasos y estrategias para poder encontrar la gravedad específica que posee un cuerpo.
La solución de forma analítica para encontrar el efecto gravimétrico es sencillo cuando nos
encontramos con cuerpos de geometría simple, tales como una esfera, o una línea infinita;
estos ejemplos han sido estudiados durante el curso, y la forma compacta de encontrar estos
comportamientos se reduce a las siguientes ecuaciones:
𝑑𝑚′
ɸ = −𝐺 ∫
𝑅(𝑟, 𝑟 ′ )
𝑑𝑚′
𝑔̅ (𝑟) = 𝐺 ∫ 𝑟𝑢
̂
𝑟2
Donde ɸ representa el potencial y según Helmotz, dado que la gravedad es un campo
conservativo se cumple que:

𝑔̅ (𝑟) = −∇ɸ
Estas integrales pueden ir desde lineales hasta volumétricas, dependiendo del tipo de figura
que estemos representando.
Entonces, este método es simple cuando nos encontramos ante figuras de simplicidad
geométrica, como hemos mencionado, simples esferas o cilindros, de los cuales podemos
obtener el potencial y el campo con las fórmulas mencionadas, por el hecho de que sus
integrales no se vuelven tan complejas; es decir, estos métodos pueden presentar algún tipo
de inconveniente cuando nos encontramos ante figuras irregulares, tales como algunos
prismas.
Para el estudio gravimétrico se tiene que tomar en consideración dos aspectos importantes
que influyen en la variación de la gravedad; la masa y la distancia que separa a los cuerpos;
y dado que la masa está directamente relacionada con la densidad de los objetos, tomaremos
a esta última como punto clave para el cálculo de las anomalías gravimétricas en un suelo
estudiado; esto con la finalidad de relacionarlos en el área geofísica, debido a que uno de las
propiedades físicas que caracterizan los cuerpos rocosos es la densidad que posee cada uno
de ellos.
De acuerdo a lo mencionado cabe preguntarse, ¿realmente las anomalías gravimétricas
encontradas en el subsuelo poseen una geometría simple?
La respuesta es clara; la mayoría de los cuerpos de prospección se encuentran con una forma
irregular, por lo cual no es tan simple realizar los cálculos mediante los métodos analíticos
mencionados, es decir, no existirá una expresión analítica que nos facilite el modelamiento
de datos gravimétricos referente a un cuerpo irregular encontrado en el subsuelo. Por tal
motivo en el siguiente ensayo nos enfocaremos a un método especial para estas anomalías.
Método de Talwani
Debido a la estructura que posee la tierra, esta se encuentra organizada en niveles a los que
llamamos “estratos”, los cuales poseen cuerpos rocosos de distinto índole, caracterizando así
distintas épocas.
Los métodos de prospección gravimétricas proporcionan información acerca de los
materiales rocosos que encontramos en el subsuelo, basándose primordialmente en los
contrastes de densidad, el cual afecta directamente el valor de la gravedad obtenida.
Aunque originalmente encontramos el subsuelo con estratos horizontales, existen muchos
factores que lo alteran, tales como las fallas, las discontinuidades, plegamientos, entre otros.
Estos tipos de estructuras forman en el subsuelo anomalías que muchas veces pueden ser
interpretadas como “zonas de interés”, pero, como hemos mencionado antes, estas no se
encuentran con una geometría simple de interpretar, es decir, no encontramos una esfera
perfectamente redondeada o un cilindro con simetría perfecta; la mayoría de los cuerpos se
encuentran de forma irregular.
El método de Talwani se utiliza principalmente para determinar cuerpos tridimensionales
usando una de las caras del prisma, es decir, usando un polígono de n-lados para aproximarse
al contorno de la sección vertical de un cuerpo. Para usar ese método cabe recalcar que debe
existir una extensión lateral al menos de 20 veces la anchura del prisma.
Talwani diseño este método con la idea de que teniendo la cara del prisma al obtener el efecto
gravimétrico de este podía encontrase la anomalía total multiplicándolo por su altura,
tomando en consideración los signos “negativos” cuando el cuerpo aumenta en profundidad
al recorrer la cara del cuerpo en sentido horario y “positivos” cuando disminuía la
profundidad. La suma de la cara puede dar el efecto total del prisma.
Esto quiere decir que, la anomalía gravitacional encontrada en un cuerpo de forma
bidimensional puede determinar la anomalía completa del prisma, sumando n-veces las caras
que conforman el cuerpo.
Para la ubicación de estos cuerpos partimos de la idea de tener un cuerpo poliédrico de
simetría axial; el cual es indispensable conocer la ubicación de dicho prisma.
Es decir; teniendo en cuenta el siguiente cuerpo:

Figura 1
La anomalía gravimétrica puede ser vista de la siguiente forma:

Figura 2
En la Figura 1 el problema analítico se vuelve complicado dada la asimetría del prisma, pero
en la Figura 2 obtenemos una figura más simple, ya que el cuerpo que en primera estancia
se encontraba de forma tridimensional ahora se vuelve de forma bidimensional, lo cual
facilita el procedimiento cambiando de una triple integral (volumétrica) a una doble
(superficial). Cabera sumar la superficie n-veces para obtener la anomalía completa del
cuerpo.
Como podemos observar este método simplifica la manera de ver los cuerpos irregulares
dentro del subsuelo, obteniendo de esta forma las anomalías gravimétricas producidas por
los cuerpos, y dependiendo de la densidad que se encuentre podremos identificar qué tipo de
estructura tenemos.
Uso de softwares especiales para determinar anomalías gravimétricas
El método de Tawani puede ser utilizado de manera analítica sin ninguna complicación, al
menos que se encuentre con algún tipo de integral complicada, más sin embargo el objetivo
de este método es reducir la complejidad que presentan algunos cuerpos al realizar cálculos
del campo gravitacional o potencial gravitacional.
Sin embargo, hoy en día existen muchos programas que facilitan aún más los procedimientos
para llegar a anomalías gravimétricas, los cuales han sido de mucha utilidad para representar
mediante gráficas valores anómalos.
En el siguiente apartado utilizaremos el programa Grav2, el cual determina anomalías
gravimétricas en forma de curvas. Haremos uso de Tablas de densidades de los materiales
rocosos (Tabla 1).
Propondremos situaciones donde podamos involucrar las diferentes densidades de los
cuerpos rocosos así como estructuras geológicas que contengan distintos materiales rocosos
de diferente densidad.
 Tabla de densidades de los materiales rocosos
Material Densidad Material Densidad
Petróleo 0.600-0.900 Carbón 1.500
Cuarzo 2.654 Agua 1.000
Caliza 2.710 Sal 1.146
Dolomita 2.870 Aceite 0.850
Anhidrita 2.960 Arena 2.650
Silvita 1.984 Arena Calcárea 2.680
Halita 2.165 Arcillas 2.200-2.850
Yeso 2.320 Agua salada 1.100
Antracita 1.400 Petróleo 0.600-0.900
Arenisca 2.600 Arenisca Porosa 2.400
Basalto 3.000

Ejemplo 1
Encontramos una estructura geológica con presencia de una falla normal con intercalaciones
de arenisca, caliza y arenisca porosa.
Haciendo referencia a la “falla” obtenemos el siguiente resultado:

Donde la falla se extiende hasta por debajo de los 70 km, encontrando una curva que puede
determinarnos que tan alto o bajo se encuentran los bloques.
Los bloques más altos presentan una curvatura más alta contrario con los más bajos.
Ejemplo 2
Se encuentra un cuerpo de cuarzo, de forma irregular, el cual se encuentra a
aproximadamente 50 km bajo tierra.

El cuerpo enterrado posee una estructura irregular, y su curvatura se deforma en los bordes
izquierdos, los cuales están “inclinados”, se aprecia de igual forma que el borde derecho, que
se encuentra casi vertical, en la gráfica la línea llega casi a cero.
Ejemplo 3
Se encuentran estratos horizontales de densidades diferentes (ver Tabla 1), observar el
comportamiento de la gráfica.
Ejemplo 4
Se encuentra un prisma de forma vertical con una densidad de 2.71, observar el
comportamiento de la gráfica.

El comportamiento de la densidad en cuanto a la gravedad depende de que tan cerca este el

prisma del suelo, de este modo observamos que llega a un valor de 3250 cmGal.
Ejemplo 5
Se encuentra un canal de agua subterránea, con una densidad de 1, a una profundidad de
25km.

El comportamiento refleja una variación en la gravedad de 500kmGal.

Ejemplo 6
Se presentan un cuerpo de basalto, de forma irregular. Observar el comportamiento de la
gráfica si se encuentra a 25 km de profundidad.

El comportamiento tiene relación con la distancia del suelo hacia el prisma.

Ejemplo 7
Se presenta un cuerpo de basalto, de forma irregular. Observar el comportamiento de la
gráfica si se encuentra a 75km de profundidad. Comprar los resultados con el ejemplo 6.

El comportamiento varía con la profundidad, en la gráfica del ejemplo 6 el comportamiento

es positivo debido a que el prisma se encuentra considerablemente más cerca del límite. En
este caso la profundidad es grande por lo tanto la gráfica se comporta de manera negativa.
Ejemplo 8
Cuerpo enterrado de forma vertical a 75km de profundidad, posee la densidad del basalto.
Compara los resultados con el ejercicio 7.

El comportamiento del prisma, a pesar de estar enterrado a una profundidad similar al del
problema 7, este presenta una gráfica positiva, la cual hace creer que el efecto gravimétrico
no solo está en función de la profundidad, sino también del tamaño del cuerpo estudiado.
Ejemplo 9
Cuerpo enterrado con una densidad de 2.71, a una profundidad aproximada de 25 km.

Con esta imagen podemos comprobar que el efecto gravimétrico no solo está en función de
la profundidad sino también del tamaño del cuerpo rocoso.
Ejemplo 10
Cuerpo pequeño enterrado a menos de 25km con una densidad del basalto, observar la gráfica
obtenida y compararlas con los ejemplos donde se emplearon la misma densidad.

Podemos observar que usando la misma densidad, el resultado de la gráfica cambia por un
factor que no habíamos considerado: la masa del elemento.
Ejemplo 11
Cuerpo grande enterrado a más de 75km con una densidad del basalto, observar la gráfica
obtenida y compararla con la del ejercicio 10.

El tamaño del cuerpo enterrado tiene una gran influencia en cuanto al comportamiento de la
gráfica ya que aunque este se encuentre a una gran profundidad su comportamiento es
positivo debido al gran tamaño que posee.
Conclusiones
El objetivo principal de la interpretación de los métodos gravimétricos consiste en una mejor
comprensión de la configuración y composición de los cuerpos rocosos encontrados en el
subsuelo, esto con ayuda de los contrastes de densidad encontrados en los distintos cuerpos.
Los métodos para la obtención de datos acerca del subsuelo relacionados a la densidad son
los métodos gravimétricos, gracias a ellos encontramos anomalías, las cuales con distintos
métodos y programas podremos asignarle a cada una de ellas una profundidad, un tamaño y
una extensión que sirvan de indicadores para determinar zonas de interés.
Es importante tener en cuenta que este tipo de procedimientos en el área geofísica requiere
de conocimiento geológico, el cual nos podrá ayudar a interpretar el tipo de material que
tengamos en el subsuelo.
Con los ejercicios realizados con el Software, deducimos el comportamiento de los cuerpos
a una distancia dada.
En resumen, este tipo de ejemplos nos ayuda a determinar cómo se comportan los materiales
rocosos en el subsuelo y como la densidad de estos varía. Existen dos piezas muy importantes
en la interpretación de estos datos:
- La masa del objeto enterado hace variar el efecto gravimétrico encontrado.
- La distancia a la que se encuentre el objeto hace que se modifiquen las gráficas, dando
paso a una gráfica negativa cuando estaba muy alejada y a una gráfica positiva cuando
está cerca del suelo.
Estas conclusiones acerca de los ejemplos mostrados tienen lógica ya que como bien sabemos
la gravedad es dependiente tanto de la masa como de la distancia que separa dos cuerpos.
Bibliografía y Referencias Web
 Ing. Luis A. Estrada. (2012). Prospección Gravimétrica. Consultado el 10 de
Noviembre de 2016, de Universidad Nacional de Tucumán. Sitio web:
file:///C:/Users/7/Downloads/Gravimetria%20para%20Geologos.pdf.
 Modelamiento de las anomalías gravimétricas y magnéticas.Consultado el 10 de
Noviembre de 2016. Sitio web:
http://www.bdigital.unal.edu.co/8848/6/194358.2012.Parte_6.pdf.
 Método gravimétrico. Consultado el 10 de Noviembre de 2016. Sitio web:
http://tesis.uson.mx/digital/tesis/docs/21220/Capitulo3.pdf.
 -. (2012). Método gravimetría. 30 de Octubre de 2016. , de Engineer&EarthSciences
Sitio web:
http://www.trxconsulting.com/downloads/TRX_Metodo%20Gravimetria.pdf

