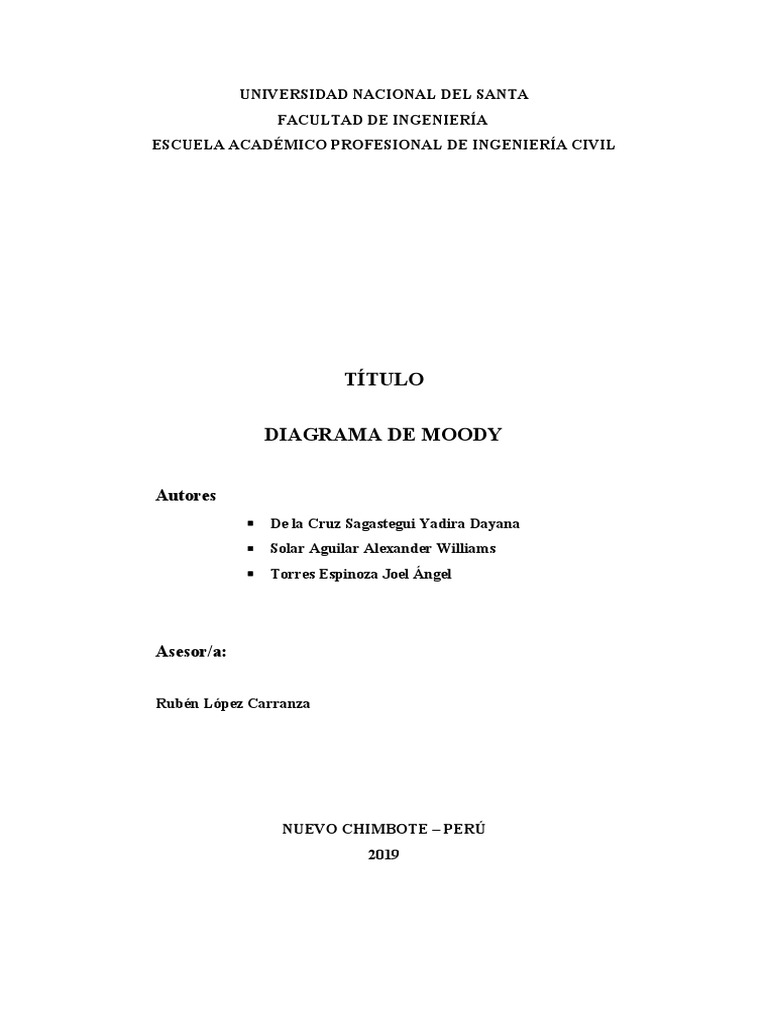

FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA CIVIL
TÍTULO
DIAGRAMA DE MOODY
Autores
De la Cruz Sagastegui Yadira Dayana
Solar Aguilar Alexander Williams
Torres Espinoza Joel Ángel
Asesor/a:
MARCO TEÓRICO:
Se pueden distinguir dos situaciones diferentes, el caso en que el flujo sea laminar y el
caso en que el flujo sea turbulento. En el caso de flujo laminar se usa una de las
expresiones de la ecuación de Poiseuille; en el caso de flujo turbulento se puede usar
la ecuación de Colebrook-White además de algunas otras cómo ecuación de
Barr, ecuación de Miller, ecuación de Haaland.
k
mediante una familia de curvas, una para cada valor del parámetro , donde k es el
D
valor de la rugosidad absoluta, es decir la longitud (habitualmente en milímetros) de la
rugosidad directamente medible en la tubería.
Para conocer la energía en el flujo de un fluido es necesario conocer las ganancias y las
pérdidas debido a factores como la velocidad, la altura, la presencia de dispositivos
(bombas y motores), los efectos de la viscosidad del fluido y los rozamientos entre este
y las paredes de la tubería
Ecuaciones para la energía de un fluido en movimiento.
P1 V 12 P2 V 22
+ Z1 + +h −h −h = + Z 2+
γ 2g A R L γ 2g
Donde:
Donde:
- L es la longitud de la tubería
- D es su diámetro inferior
- V es la velocidad del fluido
- (g) es la aceleración de la gravedad
- Las dimensiones de h L son de longitud, y usualmente las unidades en que se
representa son metros o pies.
Numero de Reynolds.
El concepto fue introducido por George Gabriel Stokes en 1851, pero en numero de
Reynolds fue nombrado por Osborne Reynolds (1842-1912), quien popularizó su uso en
1883.
El numero de Reynolds depende de la velocidad del fluido, del diámetro de tubería, o
diámetro equivalente si la conducción no es circular, y de la viscosidad cinemática o en
su defecto densidad y viscosidad dinámica.
ρV S D VS D
ℜ= o también ℜ=
μ V
Donde:
- Re = Número de Reynolds
- ρ=¿Densidad del fluido
- Vs =Velocidad característica del fluido
- D = Diámetro de la tubería
- μ=¿Viscosidad dinámica del fluido
μ
- V = Viscosidad cinemática del fluido (m2/s) V =
ρ
Para calcular f se pueden usar ecuaciones empíricas obtenidas a partir de datos
experimentales. Es necesario distinguir si se trata de un fluido en régimen laminar o en
régimen turbulento. Para el régimen laminar f se evalúa fácilmente:
64
f=
NR
Flujo laminar: NR < 2000 el flujo es laminar; Flujo turbulento N R > 4000; Régimen de
transición: 2000 < NR < 4000
El número de Reynolds (adimensional) a su vez depende de la velocidad del fluido v, el
diámetro interno de la tubería D y la viscosidad cinemática n del fluido, cuyo valor se
obtiene mediante tablas:
NR = v.D /n
Ecuación de Colebrook.
1 e 2.51
√f
=−2 log
[
3.7 D N R √ f ]
En esta ecuación el cociente e/D es la rugosidad relativa de la tubería y NR es el número
de Reynolds. Al observarla cuidadosamente se advierte que no es sencillo dejar a f al
lado izquierdo de la igualdad, por lo que no es conveniente para cálculos inmediatos.
1 NR
√f
=1.8 log
6.9[ ]
¿Para qué sirve el diagrama de Moody?
Estas curvas han sido creadas a partir de datos experimentales con diversos materiales
de uso común en la fabricación de tuberías. El uso de una escala logarítmica tanto
para f como para NR es necesario, puesto que abarcan un muy amplio rango de valores.
De esta forma se facilita la graficación de valores de distintos órdenes de magnitud.
La primera gráfica de la ecuación de Colebrook la obtuvo el ingeniero Hunter Rouse
(1906-1996) y poco después fue modificada por Lewis F. Moody (1880-1953) en la
forma en que se usa actualmente.
Se utiliza tanto para tuberías circulares como para las no circulares, bastando con
sustituir para estas el diámetro hidráulico.
correspondiente al er obtenido.
EJEMPLO N°01:
Solución:
PASO 01:
PASO 02:
PASO 03:
PASO 04:
Proyectar hacia la izquierda siguiendo la línea punteada azul y llegar hasta el punto
naranja. Ahora estimar el valor de f, teniendo en cuenta que las divisiones no tienen el
mismo tamaño al tratarse de una escala logarítmica tanto en el eje horizontal como el
vertical.
El diagrama de Moody se puede aplicar para resolver tres tipos de problemas, siempre
que se conozca el fluido y la rugosidad absoluta de la tubería:
Los problemas del primer tipo se resuelven directamente mediante el uso del diagrama,
mientras que los del segundo y tercer tipo requieren el uso de un paquete
computacional. Por ejemplo, en los del tercer tipo si no se conoce el diámetro de la
tubería no se puede evaluar el número de Reynolds directamente, ni tampoco la
rugosidad relativa.
Una forma para resolverlos es suponer un diámetro interno inicial y de allí ajustar
sucesivamente los valores para obtener la caída de presión especificada en el problema.
EJEMPLO 02:
Solución:
L V2 200 222
h L −f ( )( )
D 2g
−0.0024 (
0.0833 )( )
2 x 32
pies−43.6 pie s
p1 v 21 p2 V 22
+ z 1+ + h A −hR −h L = + z 2+
y 2g y 2g
En este balance
W = v. A. (p1 – p2)
W = 22 pies /s. 2659.6 lb-fuerza / pie2. 0.00545 pie2= 318.9 lb-fuerza. pie/s
La potencia se expresa mejor en Watts, para lo cual se requiere del factor de
conversión:
El diagrama de Moody se puede aplicar para resolver tres tipos de problemas, siempre
que se conozca el fluido y la rugosidad absoluta de la tubería:
Los problemas del primer tipo se resuelven directamente mediante el uso del diagrama,
mientras que los del segundo y tercer tipo requieren el uso de un paquete
computacional. Por ejemplo, en los del tercer tipo si no se conoce el diámetro de la
tubería no se puede evaluar el número de Reynolds directamente, ni tampoco la
rugosidad relativa.
Una forma para resolverlos es suponer un diámetro interno inicial y de allí ajustar
sucesivamente los valores para obtener la caída de presión especificada en el problema.
