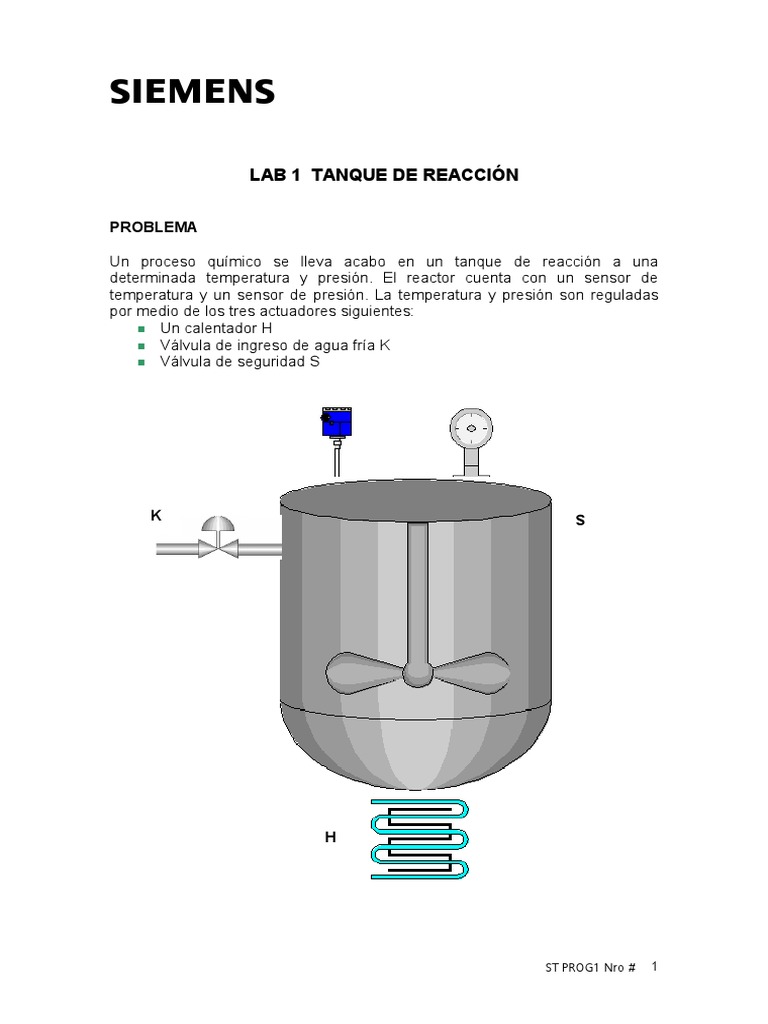

LAB 1 TANQUE DE REACCIÓN

PROBLEMA

Un proceso químico se lleva acabo en un tanque de reacción a una


determinada temperatura y presión. El reactor cuenta con un sensor de
temperatura y un sensor de presión. La temperatura y presión son reguladas
por medio de los tres actuadores siguientes:
 Un calentador H
 Válvula de ingreso de agua fría K
 Válvula de seguridad S

K S

ST PROG1 Nro # 1
s
Condiciones para activar los actuadores:
La válvula de seguridad S se activa cuando:
La presión P es demasiado alta Y la temperatura es muy alta O normal

El ingreso de agua fría K ocurre cuando:


La temperatura es alta Y la presión es demasiado alta O normal

El calentador H se activa cuando:


La temperatura es muy baja Y la presión no es muy alta
O
La presión es muy baja Y la temperatura es normal

Si está ingresando agua fría o el calentador está encendido, el agitador debe


estar activado

Datos adicionales sobre los sensores


Sensor de temperatura, entrega dos señales discretas: temperatura muy alta
y temperatura muy baja. Si ninguna de estas señales es detectada se asume
que la temperatura es normal.
Sensor de presión, entrega dos señales discretas: presión muy alta y presión
muy baja. Si ninguna de estas señales es detectada se asume que la presión
es normal.

PROCEDIMIENTO:

1ra Parte – Crear el proyecto y la tabla de símbolos

1. Primero tenemos que haber creado un proyecto con un equipo SIMATIC.


Utilizaremos el ASISTENTE STEP7. Nuestro proyecto lo llamaremos
tanque_reacción.

ST PROG1 Nro # 2
s
Ahora, creemos nuestra tabla de símbolos. Conforme al programa solicitado
tendremos la siguiente tabla.

Guardamos y cerramos.

2da Parte – Programar el bloque de programa FC1

1. Con el botón derecho del mouse, hacer click sobre bloques e insertar una
función (bloque de programa).

2. Crear el bloque de programa FC1. Para finalizar y empezar a trabajar con el


bloque damos click sobre ACEPTAR.

ST PROG1 Nro # 3
s

3. Doble click sobre FC1 y empezamos a programar la secuencia solicitada.

ST PROG1 Nro # 4
s

3era Parte – Programar el bloque principal OB1

1. En el OB1, hacemos el llamado del bloque de programa FC1:

2. Grabamos y cerramos.

3. Listo para transferir el FC1 y OB1 creados. Probamos el programa.

ST PROG1 Nro # 5
